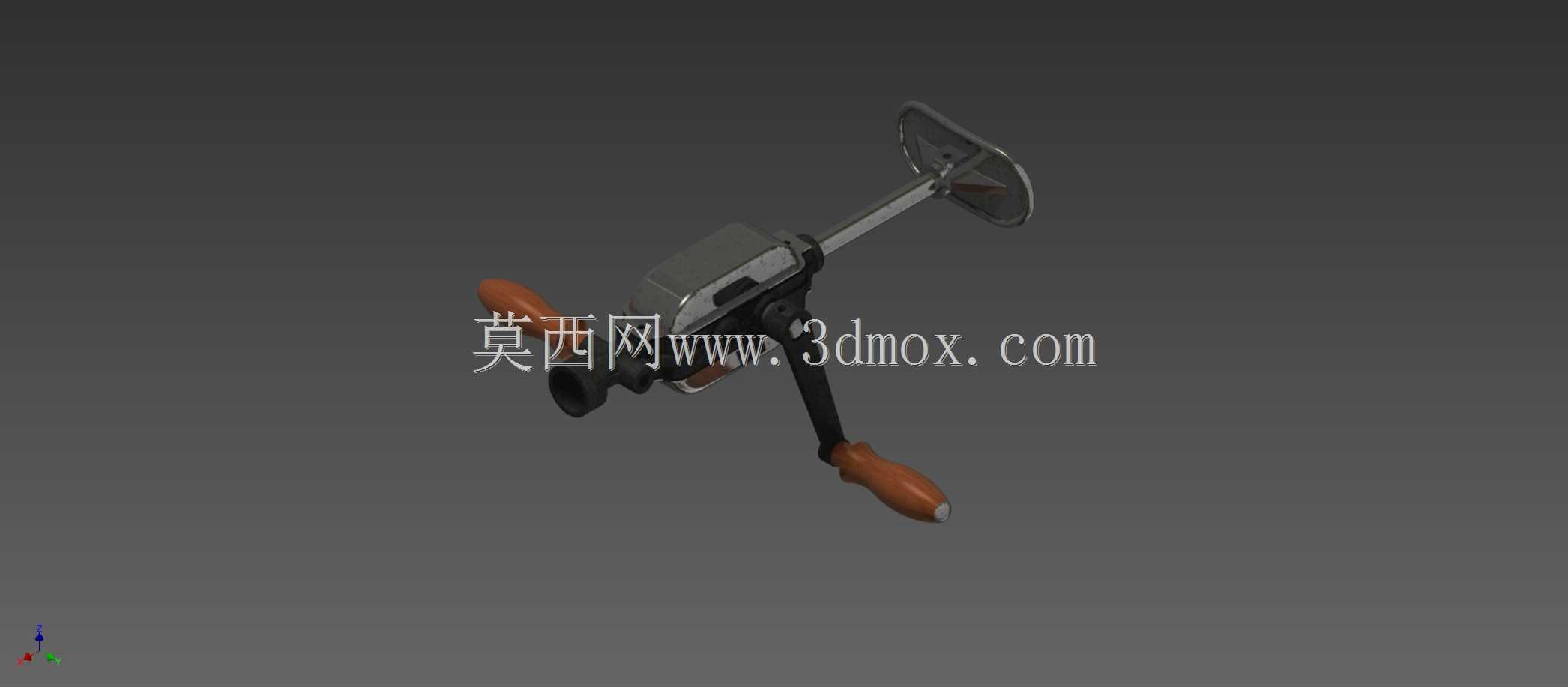

老式手摇胸压式手动钻孔工具结构设计

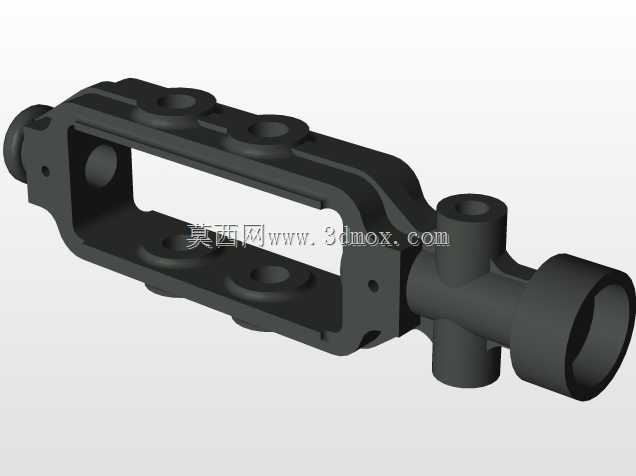

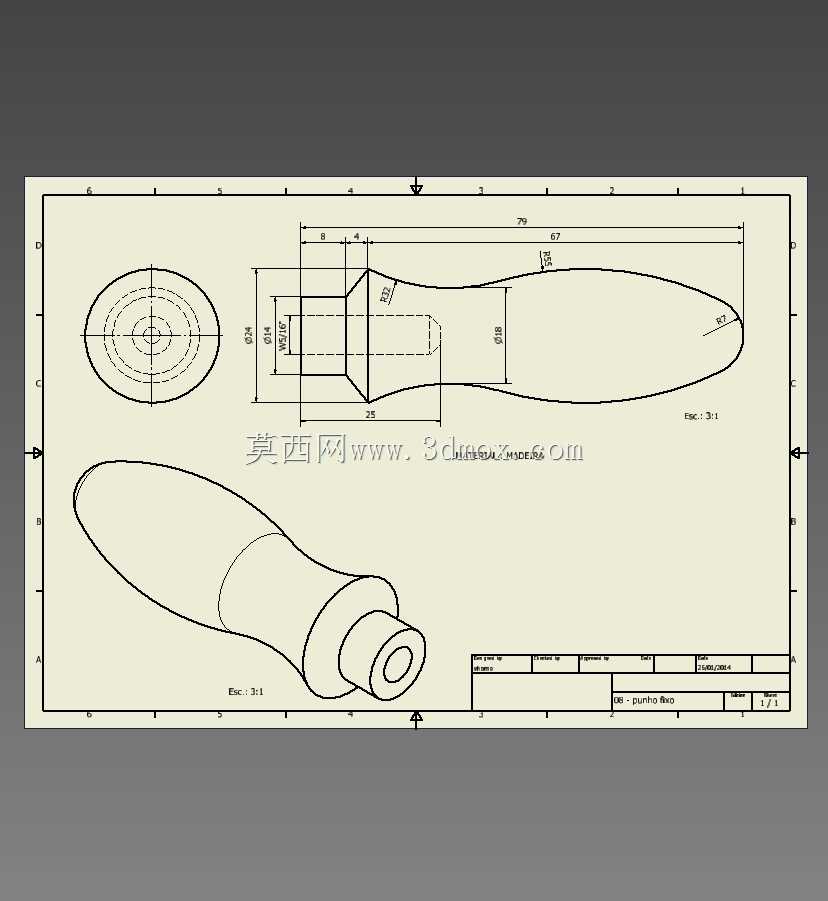

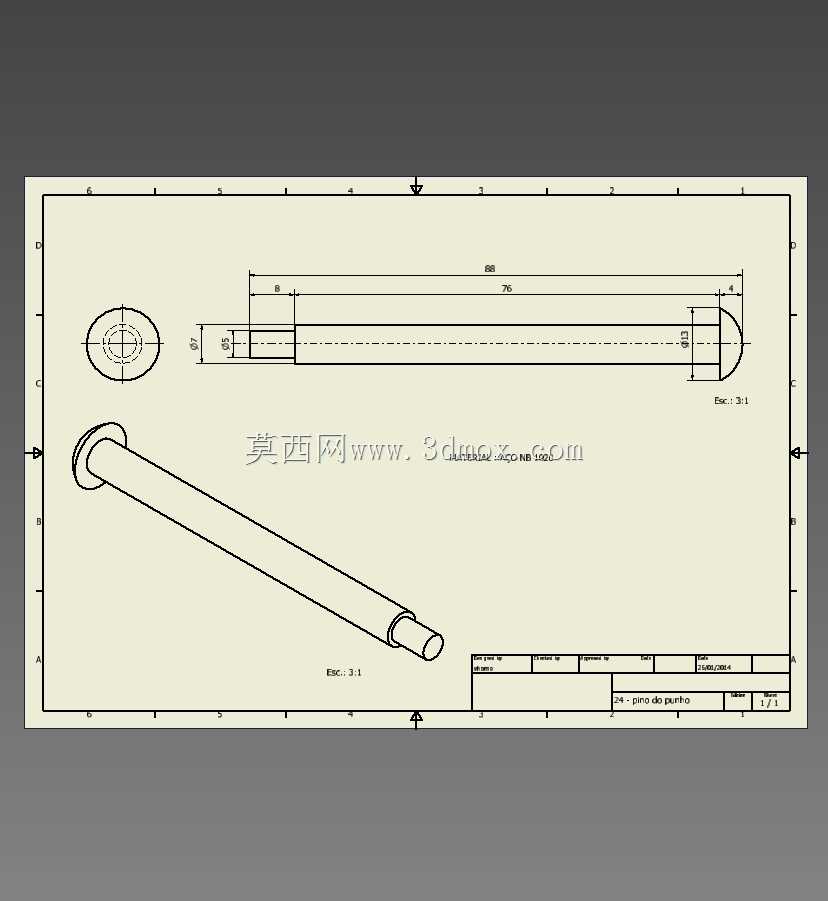

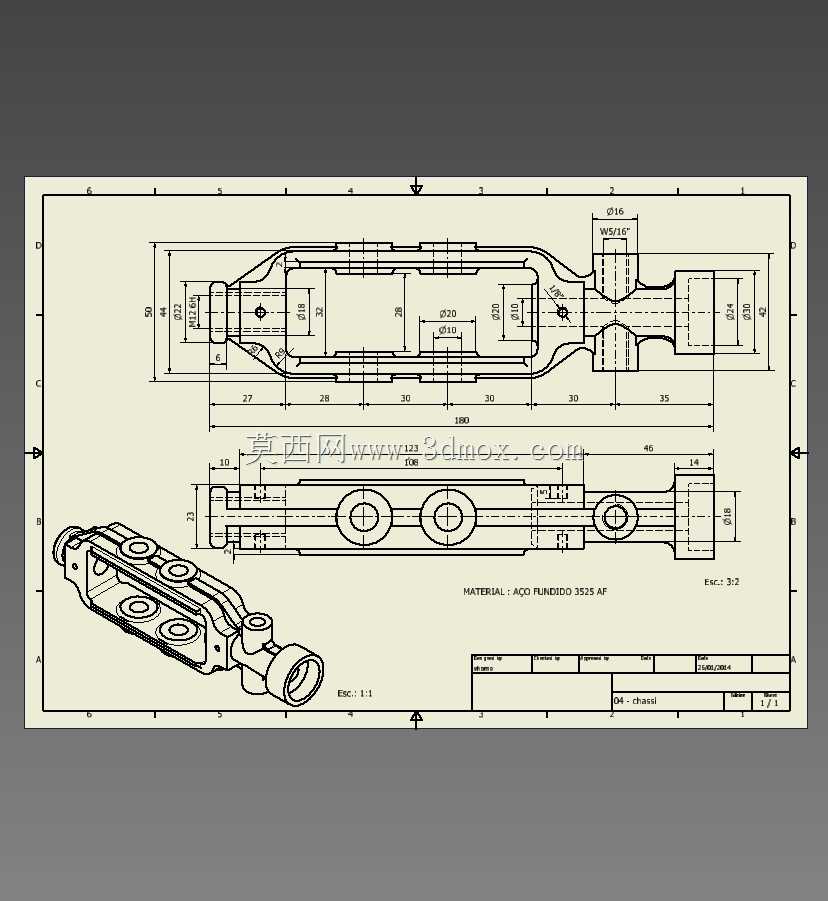

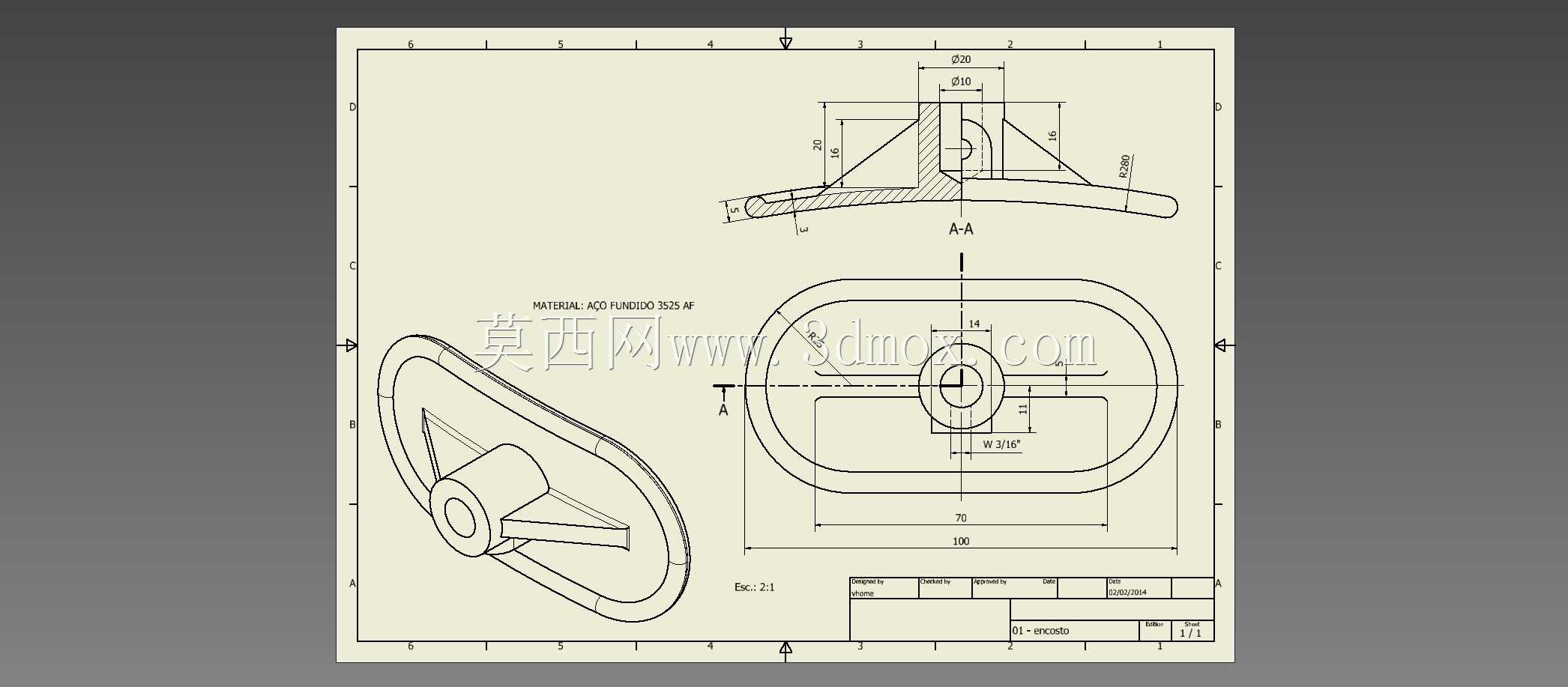

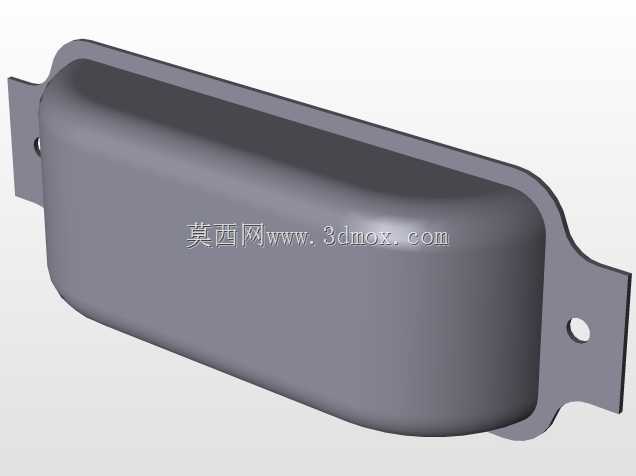

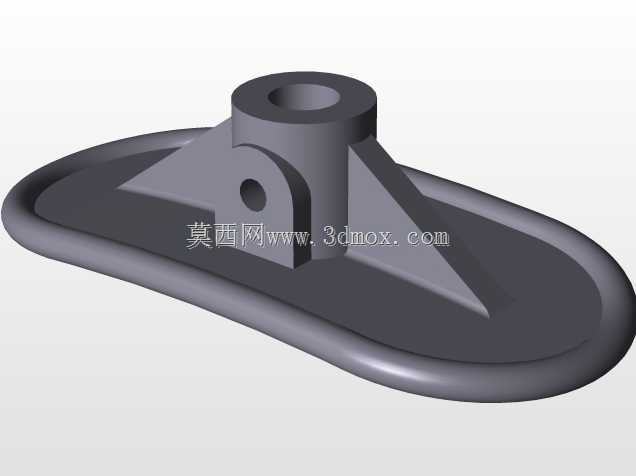

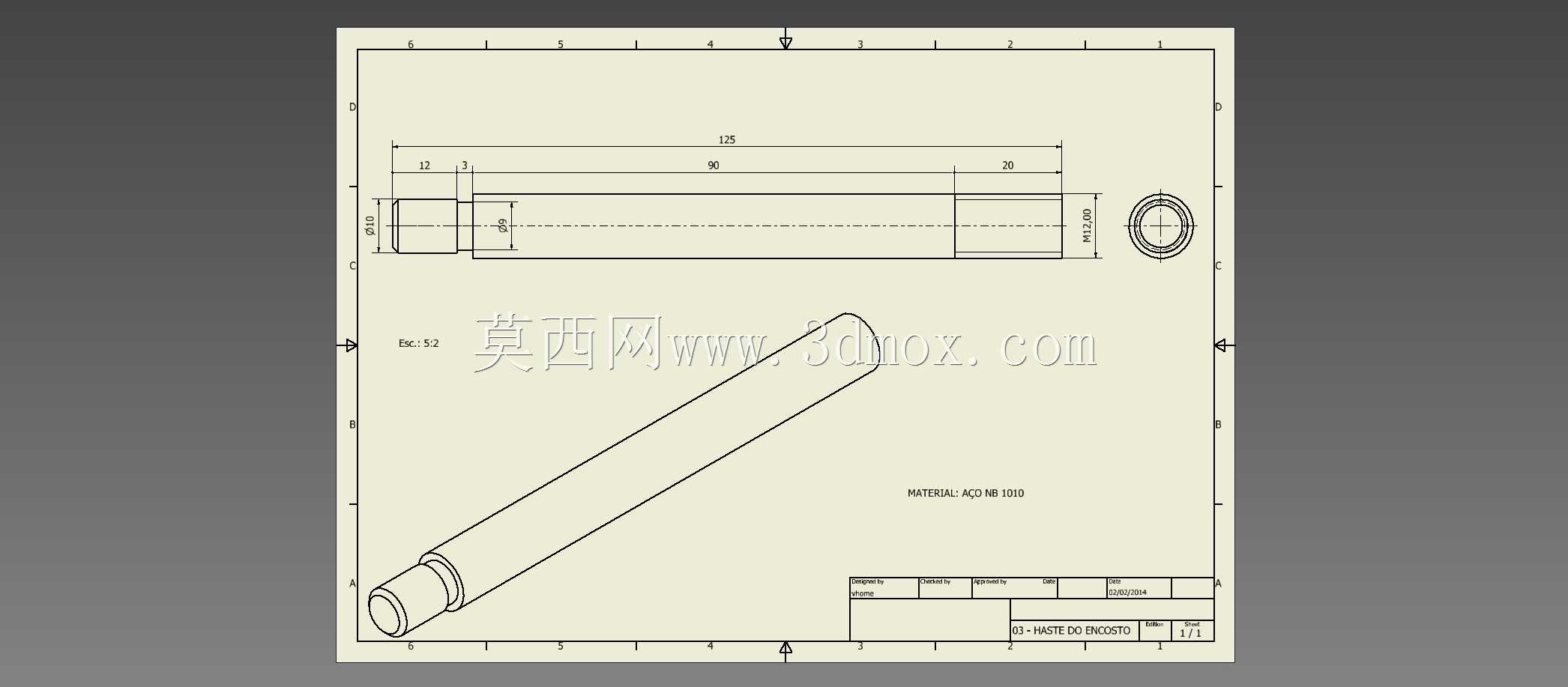

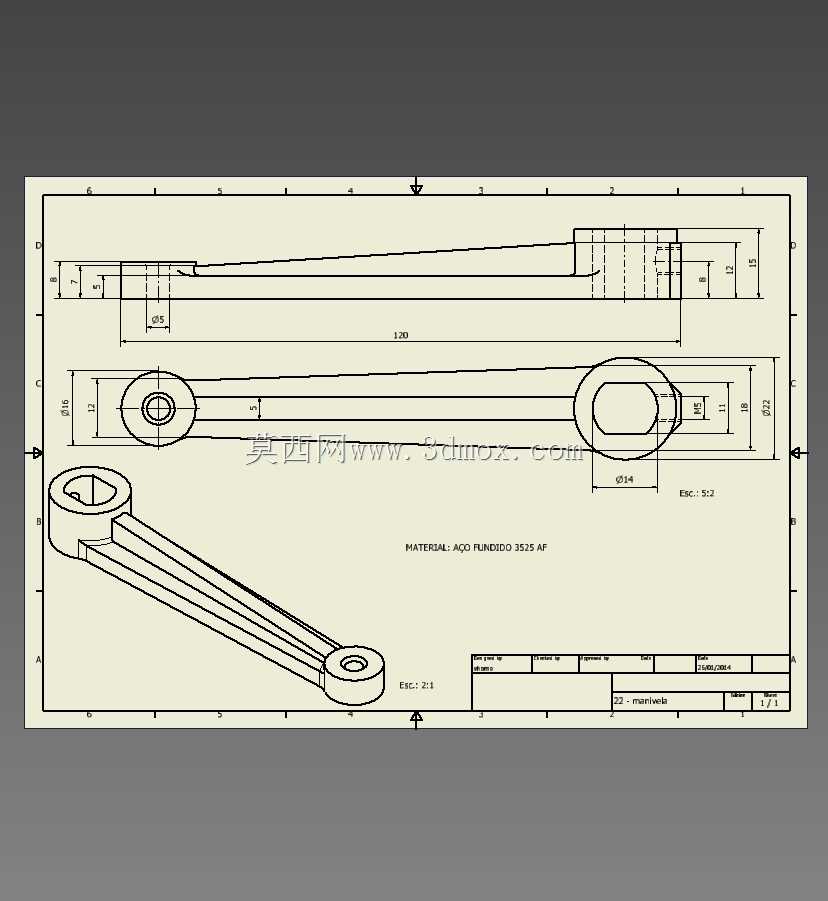

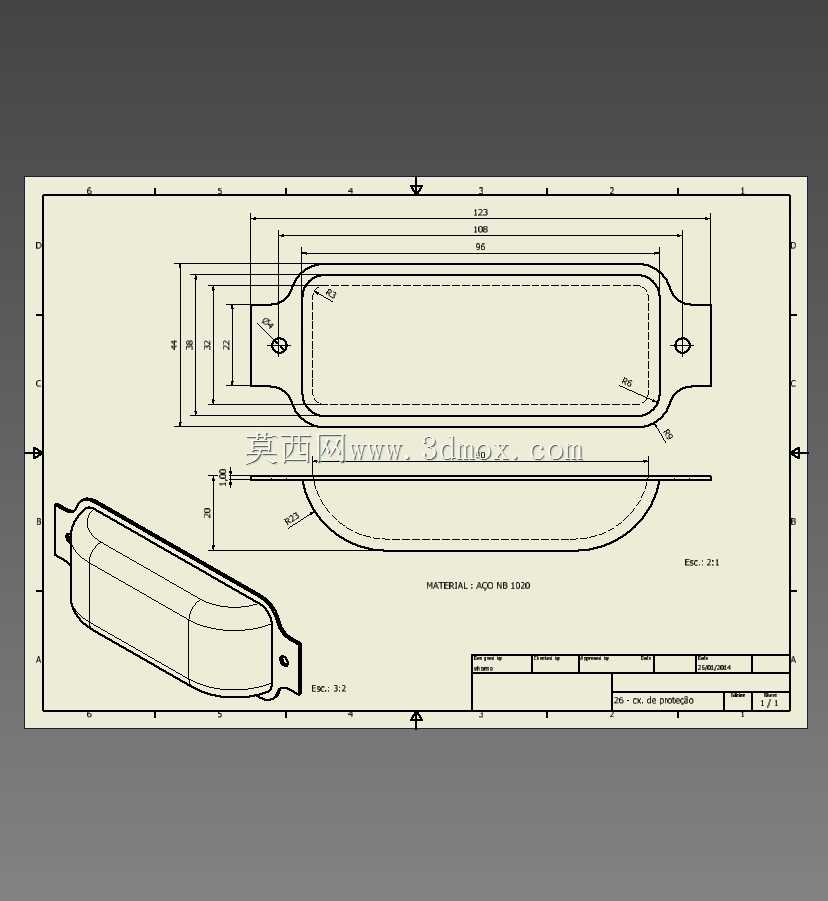

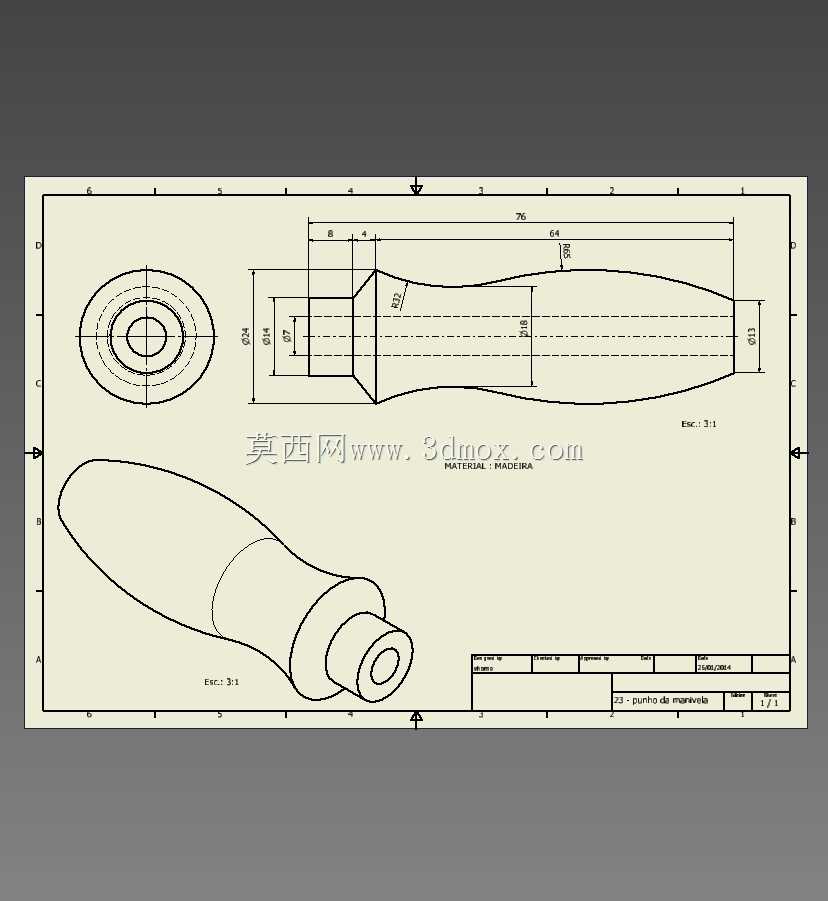

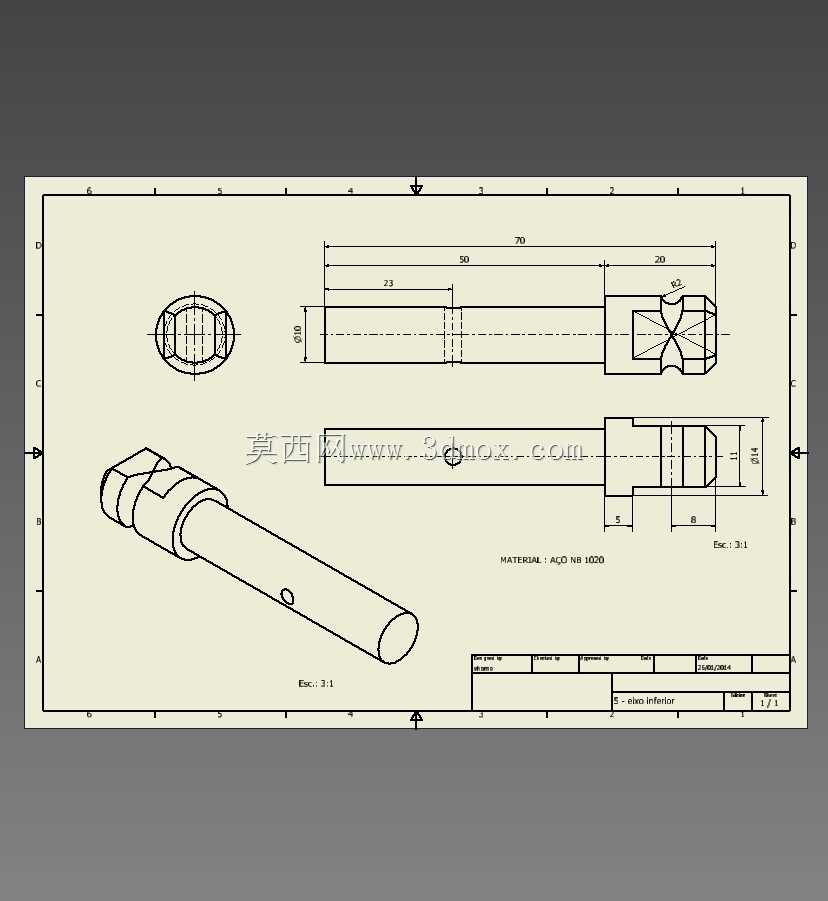

做手动工具结构建模的时候，最先要理清楚这类手摇钻孔工具的实际使用场景，它多用于无供电场景下的薄金属、软木、塑料件钻孔作业，早年是维修、家装、手工制作场景里的常用钻孔机具，靠人力驱动完成进给与旋转动作，不需要外接动力源，适配野外作业、临时检修、狭小空间操作的需求。建模前先拆解整机的运动逻辑，整机分为握持支撑结构、旋转传动结构、进给施压结构、钻夹装夹结构四个核心部分，支撑胸板靠在操作者胸口提供轴向进给力，侧握手柄用来稳定机身，摇柄输入旋转扭矩，内部的齿轮组把摇柄的圆周运动转化为钻轴的高速旋转，末端的钻夹头用来装夹不同直径的直柄钻头。建模的时候先从核心传动件开始画，先确定钻轴的中心轴线，作为整机的装配基准，先绘制钻轴的阶梯轴结构，预留钻夹头的安装锥面、轴承配合轴段、从动齿轮的安装键槽位置，再根据传动比匹配主动齿轮、中间惰轮的参数，确定齿轮的模数、齿数、齿宽，保证摇柄转动一圈时钻轴能达到合适的转速比，避免操作时摇臂转动圈数过多费力。之后处理握持结构，两个木质握柄要做符合人体工学的弧面，握柄直径控制在30mm左右，表面做滚花或者防滑纹理的结构示意，握柄和金属支架的连接位置要做沉头安装孔，保证连接后没有突出的棱角，避免操作时硌手。胸压支撑板要做圆弧过渡的边缘，贴合人体胸口的受力面做轻微的弧度，避免施压时局部压强过大造成不适，支撑板和主支架的连接要做可转动的铰接结构，方便不同操作角度下调整支撑角度。画外壳结构的时候，要把内部齿轮腔的壁厚控制在2.5mm左右，预留轴承的安装孔位、端盖的固定螺丝孔，外壳的分型面要沿着齿轮腔的中分面设置，方便后期装配时放入齿轮组和轴承。摇柄的结构要做偏心设计，摇臂长度控制在120mm左右，保证人力摇动时的力臂足够，降低操作力度，摇柄末端的活动握套要和摇臂做间隙配合，保证摇动时握套可以自由转动不磨手。建模过程中要反复核对各运动部件的干涉情况，摇柄转动全行程内不能和支架、握柄、胸板发生碰撞，钻轴的轴向进给行程要预留40mm的钻孔深度空间，钻夹头的转动范围不能和机身外壳剐蹭。所有金属结构件的边角都要做R1-R2的倒角处理，既符合实际五金工具的加工工艺，也避免使用时划伤操作者。最后做装配校验的时候，要模拟实际操作的姿态，确认胸板施压方向和钻轴进给方向同轴，侧握手柄的位置能让操作者稳定持握，摇柄的转动范围在手臂的舒适操作区间内，保证模型的结构完全符合实际手动钻的使用逻辑。
