小型润滑油输送泵剖面结构设计

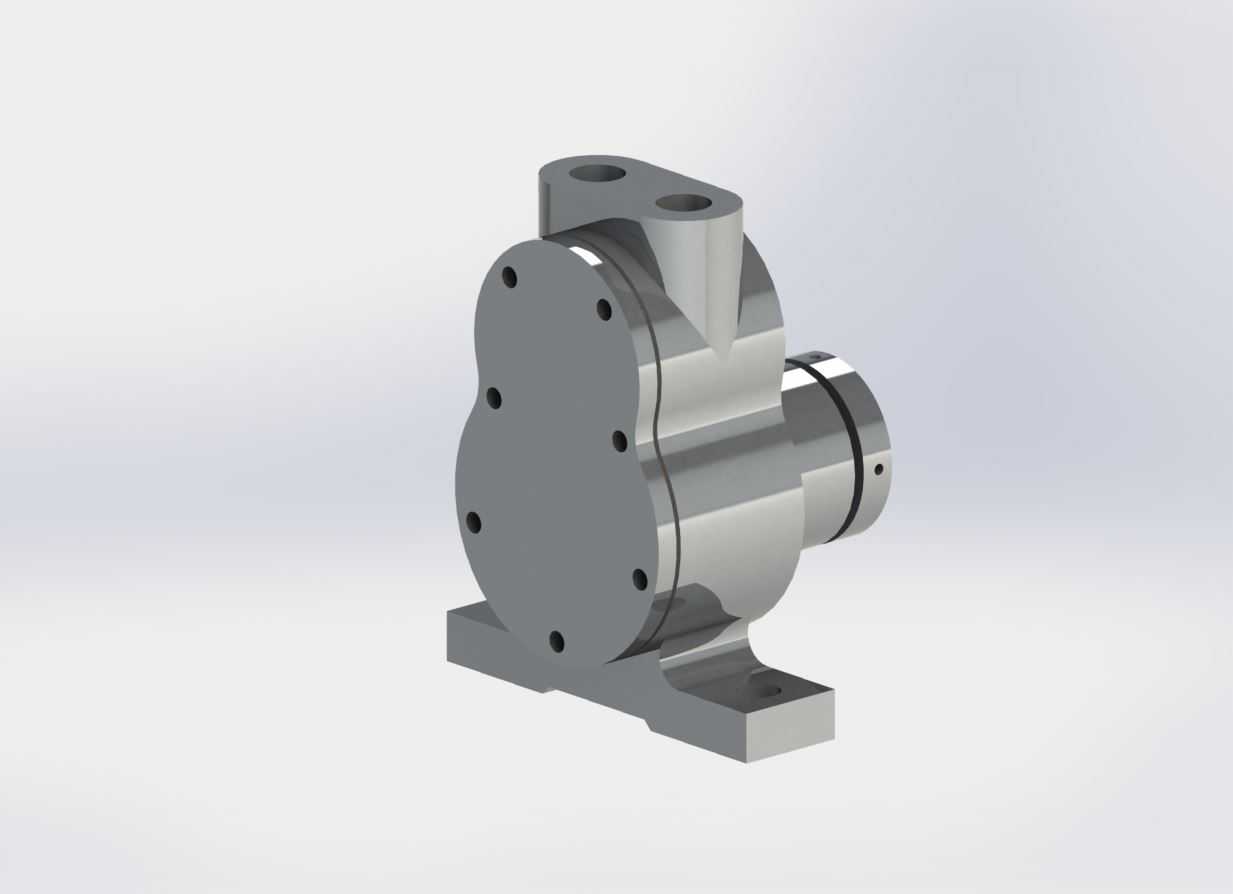

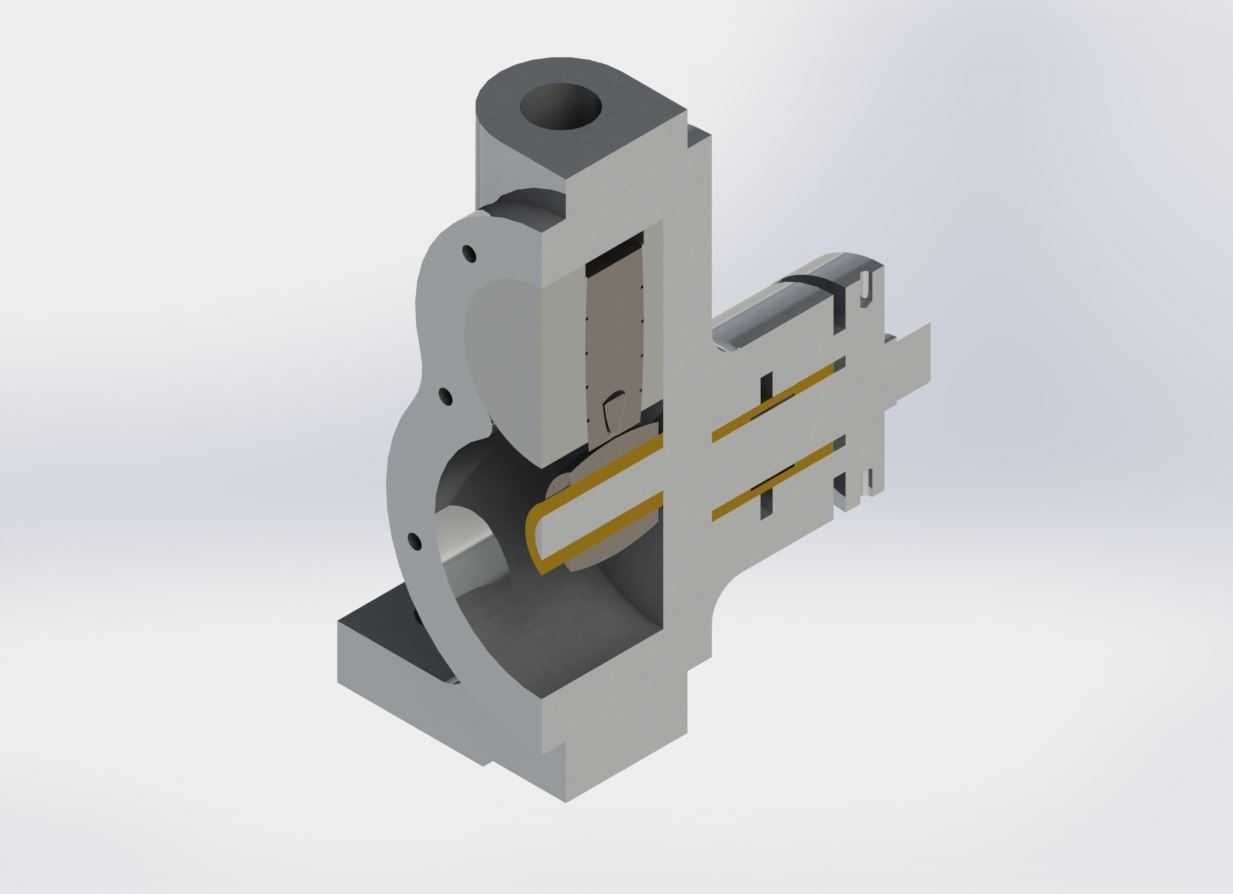

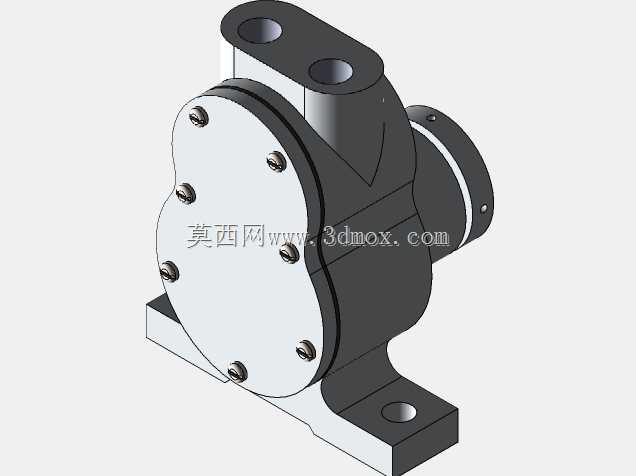

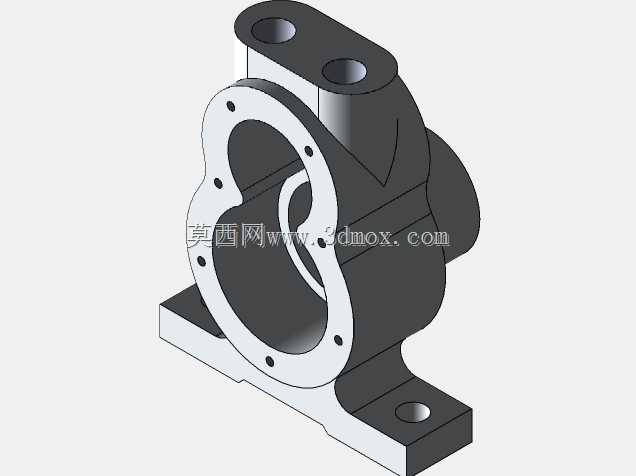

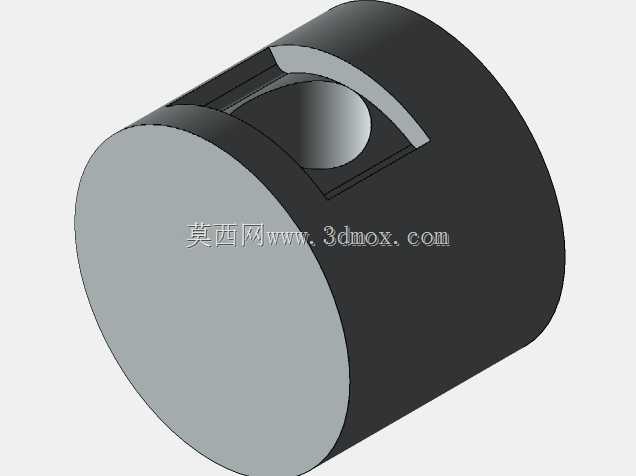

　　从剖面结构能清晰看到这款小型流体输送部件的内部流道走向，进油口设置在下部弧形腔体侧方，出油口位于顶部垂直通孔位置，进出油口的通径匹配小流量润滑场景的管路对接需求，安装底座预留的螺栓孔位可直接固定在设备侧壁或支架平面，整体外轮廓的突出结构均做了圆角过渡，避免安装过程中磕碰损伤密封件。内部的活塞组件与缸筒配合间隙控制在微米级，缸筒内壁的粗糙度要求直接影响容积效率，设计时特意在活塞密封槽位置预留了密封圈压缩量，既能保证往复运动时的油液密封效果，又不会产生过大的运动阻力，侧面的阀组结构集成了进油单向阀与出油单向阀，阀片的开启压力匹配低压润滑系统的工作压力范围，避免停机状态下油液倒流。这类小型泵主要应用在小型内燃机、工业设备集中润滑系统、

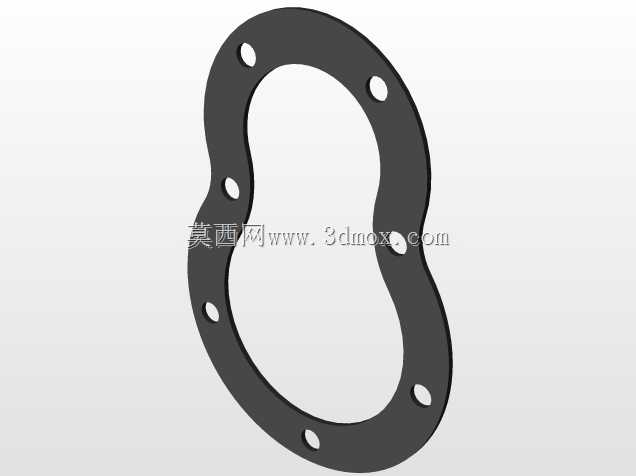

　　小型液压站的补油回路中，负责将润滑油从储油腔输送到各个需要润滑的摩擦副位置，相比大流量输油泵，它的流量输出更稳定，脉动更小，适合对供油连续性要求较高的精密设备润滑场景。设计过程中优先考虑了易加工性，泵体主体采用分体式结构，上下腔体通过止口定位后用螺栓紧固，结合面位置预留了密封胶槽或者密封圈安装槽，不需要复杂的加工工艺就能实现腔体密封，内部的流道没有采用复杂的异形曲面，大部分流道可以通过钻削加工完成，降低了加工成本与废品率。从安装边界来看，整体的横向与纵向尺寸都控制在紧凑范围内，侧面阀组的突出长度不会超出安装底座的投影范围，在狭小的设备舱内部也能完成安装固定，顶部出油口的连接螺纹采用标准管螺纹，

　　不需要额外制作转换接头就能对接标准润滑管路，下部进油口可以直接插入储油腔内部，也可以通过软管连接外置油箱。内部的复位弹簧刚度经过匹配，在额定工作转速下能保证活塞及时复位，不会出现吸油不足的情况，弹簧两端的支撑面做了磨平处理，避免工作过程中弹簧偏磨导致的弹力不均，活塞与连杆的连接采用铰接结构，能抵消一部分传动过程中的径向力，减少活塞与缸筒之间的偏磨，延长部件的使用寿命。在实际选型应用中，这类泵的输出压力不需要太高，只要能克服管路阻力与润滑点的背压即可，所以结构设计上没有采用高压泵的复杂密封结构，整体零件数量少，后期维护时只需要更换磨损的密封圈与阀片就能恢复性能，不需要整体更换部件，降低了设备的运维成本。

　　剖面展示的内部结构还能看到油液的流动路径：活塞下行时，进油单向阀打开，出油单向阀关闭，油液从下部进油口进入泵腔；活塞上行时，进油单向阀关闭，出油单向阀打开，油液从泵腔经过侧面阀组通道流向顶部出油口，整个流道的转折位置都做了圆弧过渡，减少油液流动时的阻力损失，避免在流道内部产生涡流导致的噪音与气蚀问题。泵体外部的加强筋设置在受力较大的连接位置，既保证了整体结构强度，又不会过多增加部件重量，安装孔的位置精度要求控制在合理范围内，既保证安装时的对接精度，又不会因为过高的公差要求增加加工难度。
