翘板式墙面电气中断开关结构设计

　　在民用建筑电气布线、小型设备工位配电的场景里，这类翘板结构的中断控件是最常见的通断执行部件，日常使用中需要承受高频次的手动扳动操作，同时要适配标准86型底盒的安装尺寸，兼顾墙面安装后的平整度与操作手感。从实际使用需求出发，这款中断控件的核心功能是实现单回路低压供电的通断切换，扳动翘板到不同位置时，内部的动触点会与对应静触点完成接触或分离，实现回路的导通与切断，操作时的扳动角度控制在15度左右，既不会因为角度过小导致误触发，也不会因为角度过大造成操作费力，日常使用时单指即可完成切换，符合民用电气控件的人机交互要求。设计过程中首先考虑的是安装适配性，底座的安装孔位完全匹配常规墙面暗装底盒的孔距，

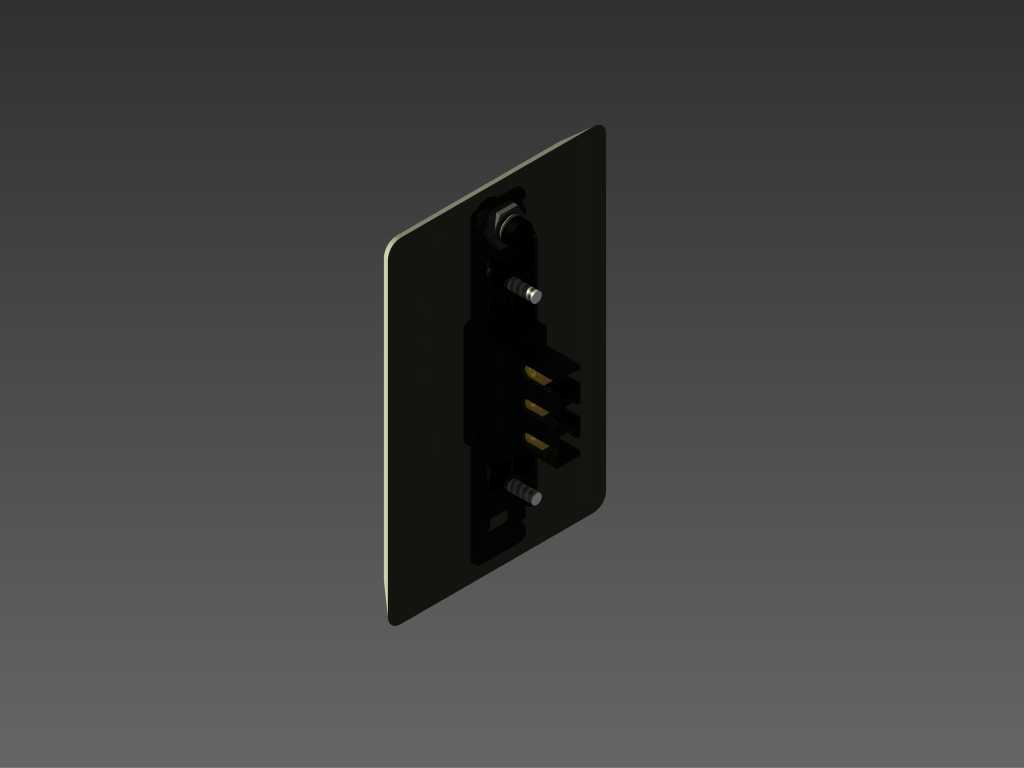

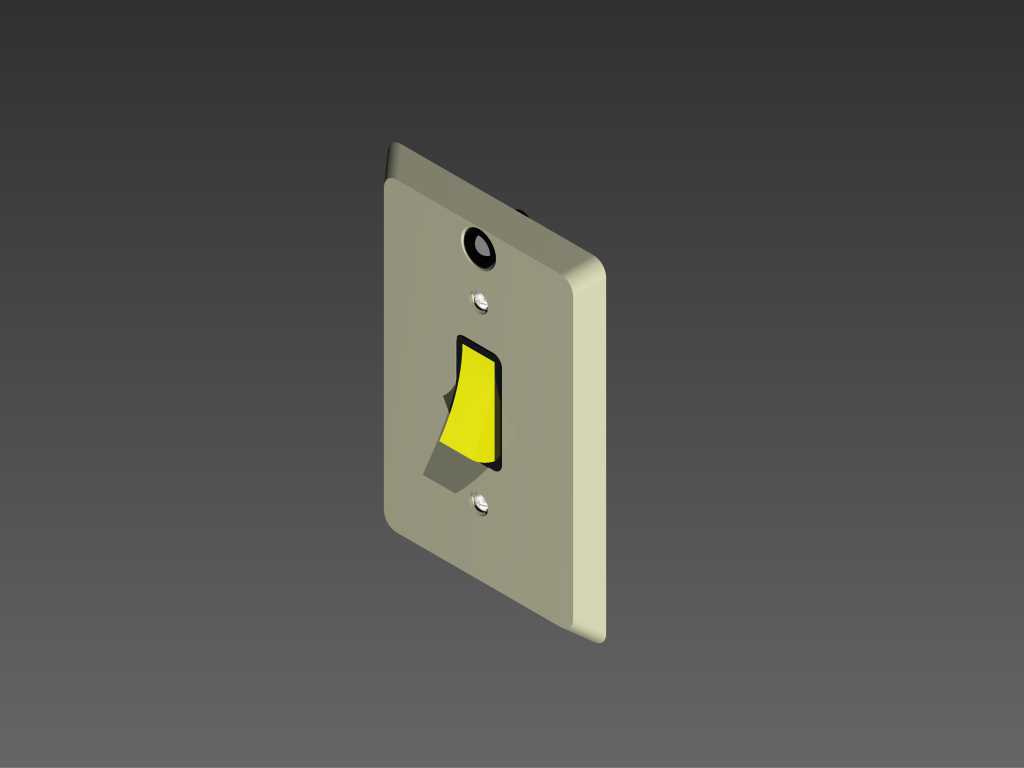

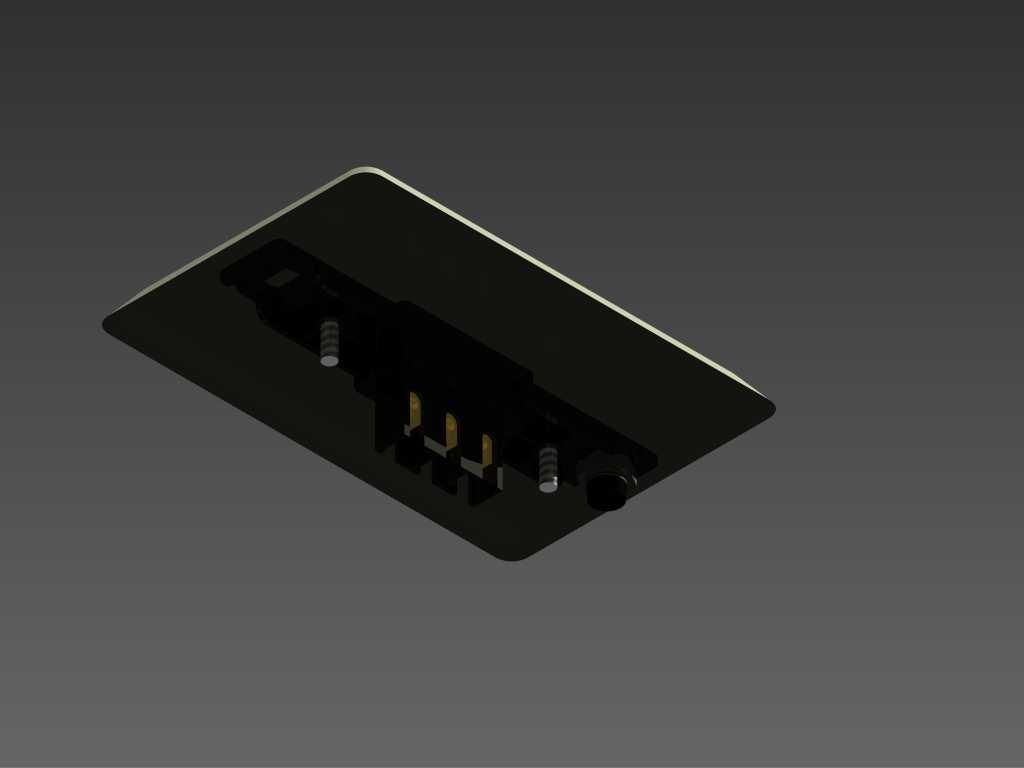

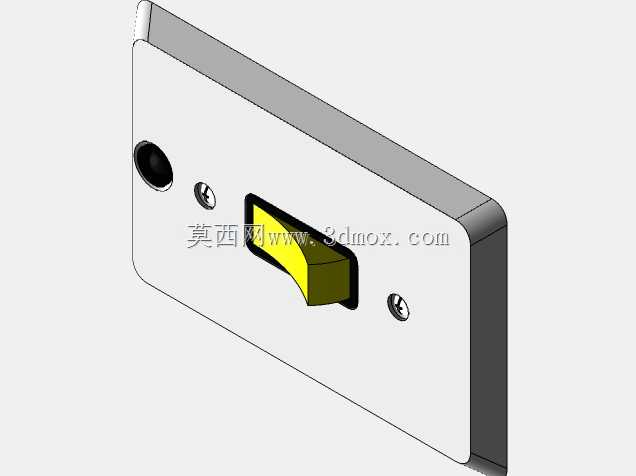

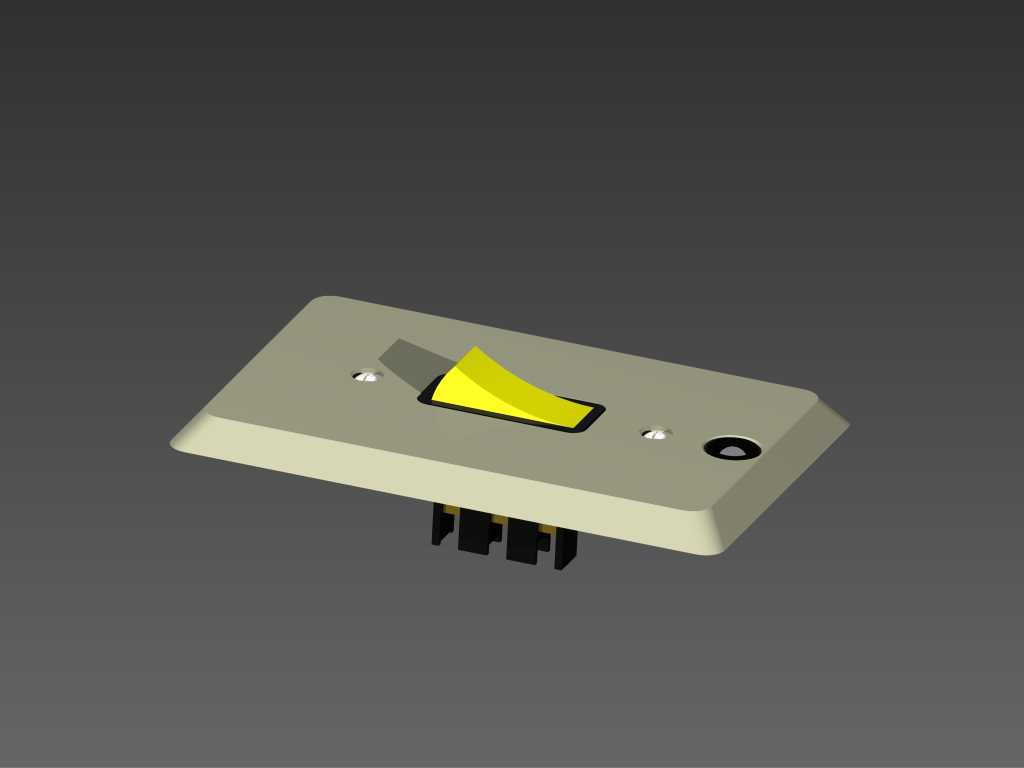

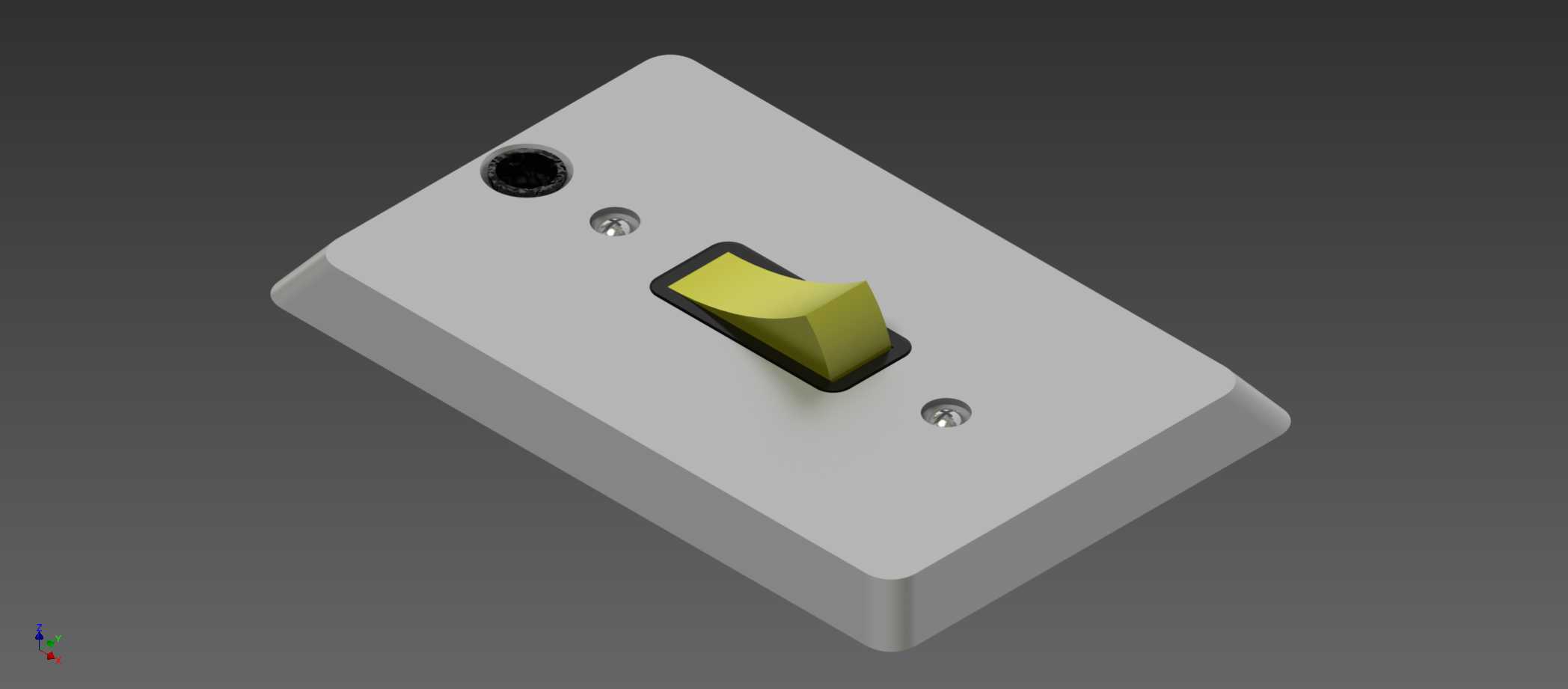

　　两个固定孔的中心距保持在60mm的标准尺寸，安装时可以直接通过自攻螺丝将底座固定在预埋底盒上，面板与底座采用卡扣式连接，安装完成后卡扣完全隐藏在面板内侧，墙面外露部分没有可见的固定螺丝，保证外观的整洁性。外形尺寸上，整体面板采用圆角矩形设计，边缘做了1.5mm的圆角过渡，避免安装和使用过程中锐边划伤，面板整体厚度控制在8mm，安装后突出墙面的距离不会过大，减少日常活动中误碰的概率。翘板操作件的表面做了微弧形的凹陷处理，贴合手指指腹的接触弧度，按压扳动时的受力更均匀，不会出现局部硌手的问题，翘板与面板之间预留了0.3mm的均匀间隙，既保证扳动时没有卡滞，也避免间隙过大进入灰尘影响内部触点寿命。结构设计上，

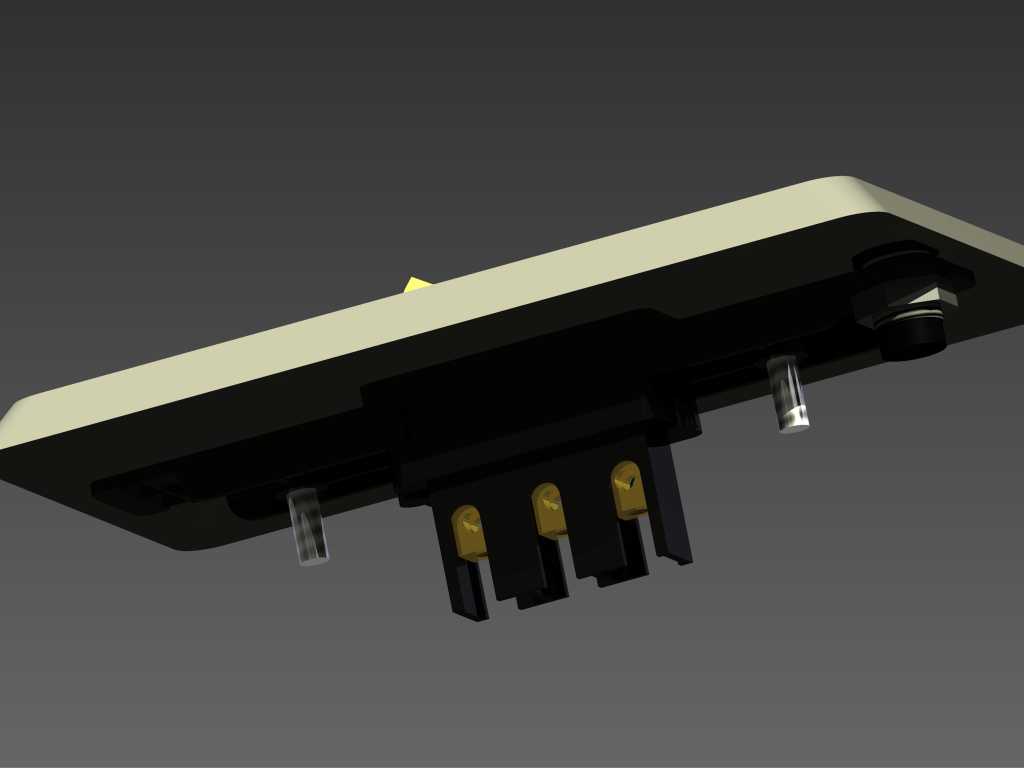

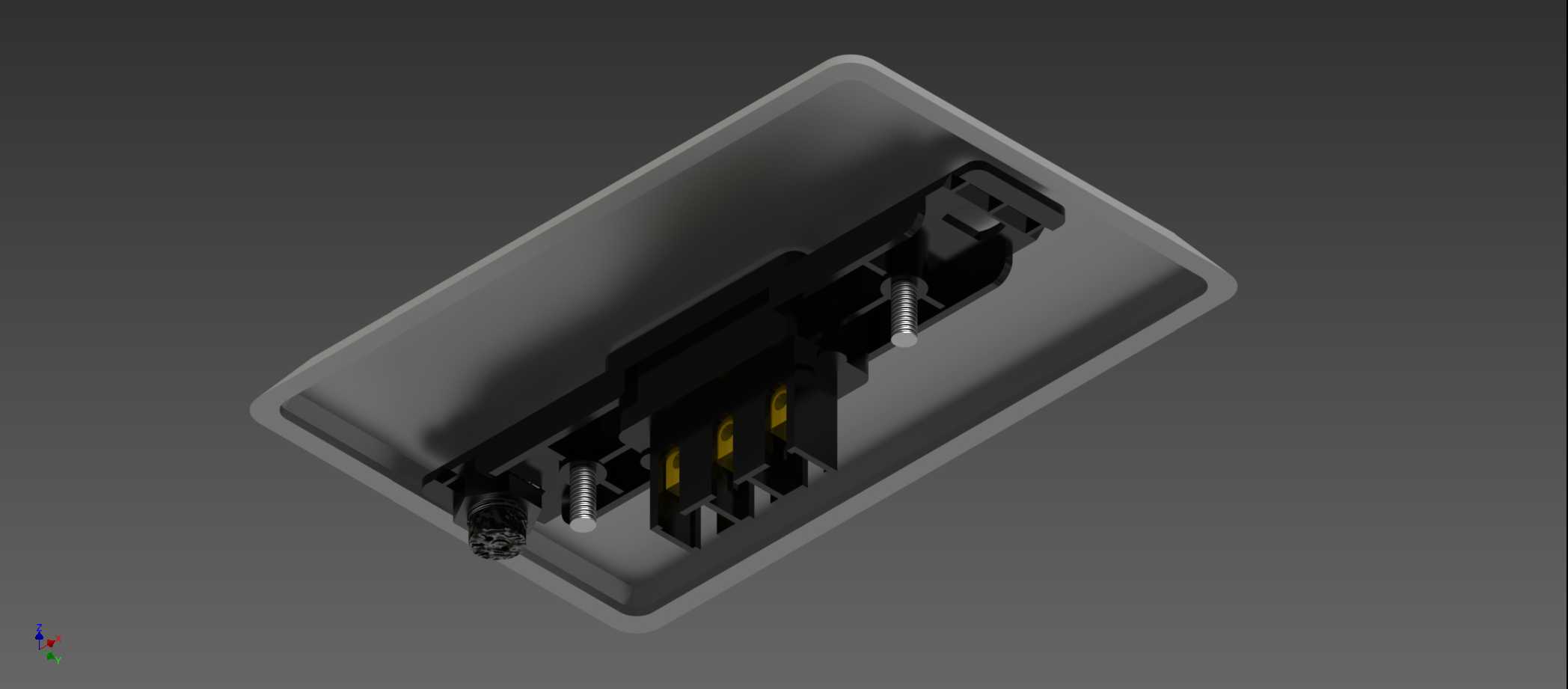

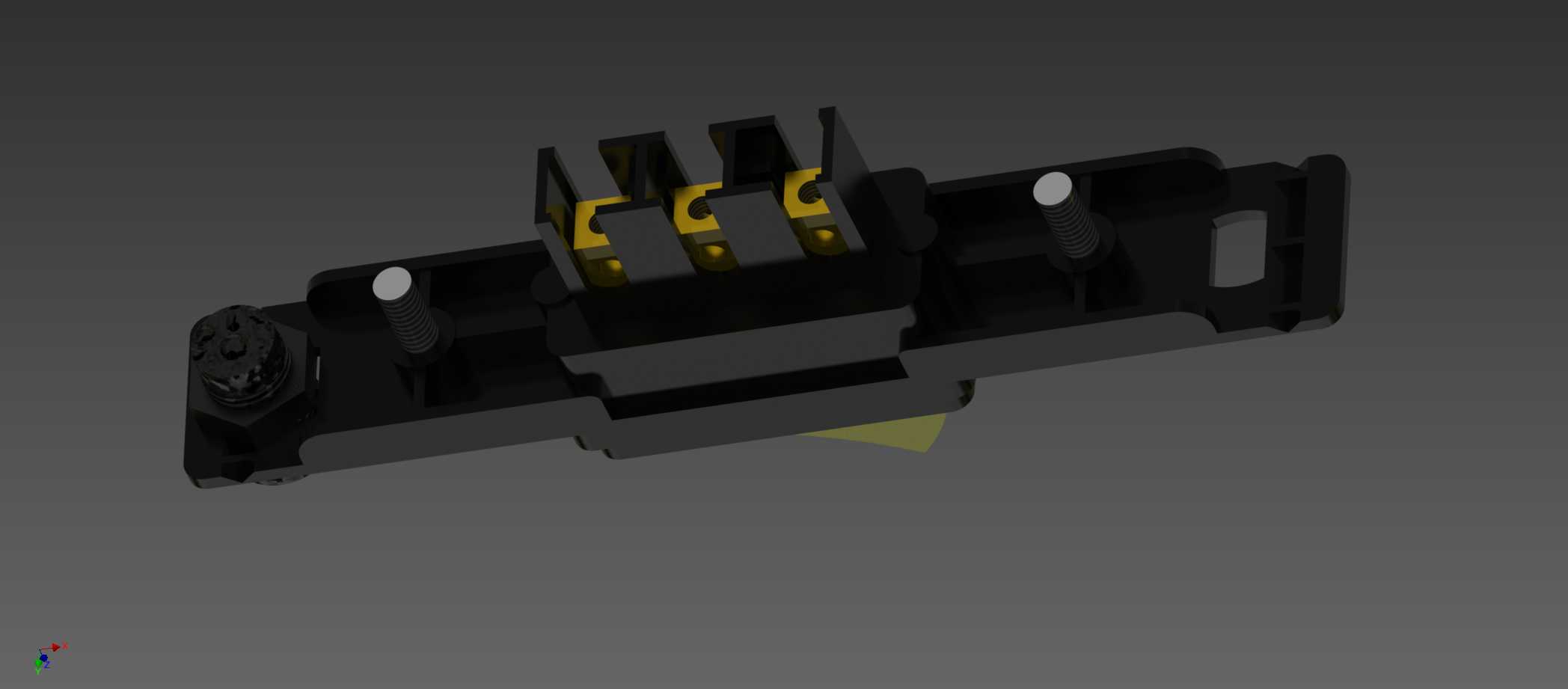

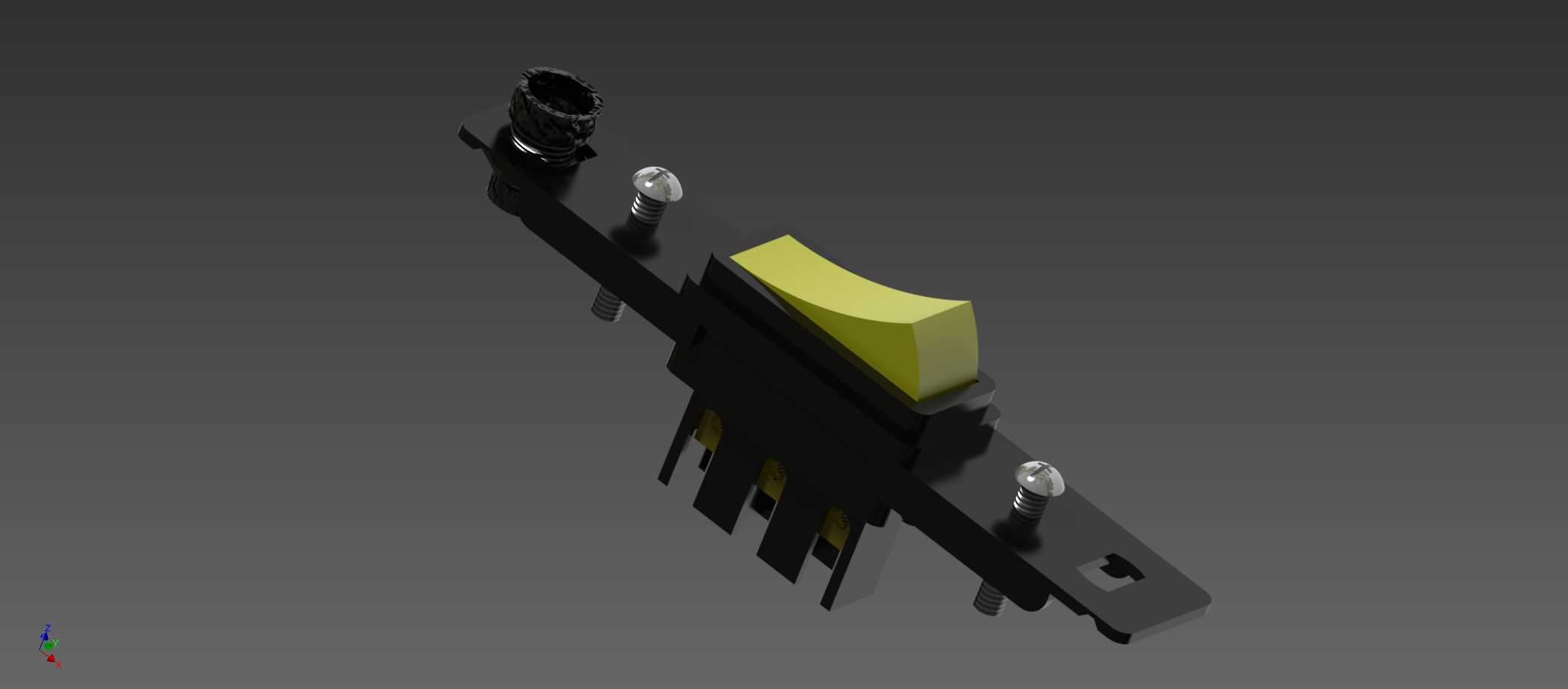

　　内部的触点支撑件采用弹性铜材作为基材，保证多次扳动后依然有足够的接触压力，避免触点接触不良导致的发热问题，底座的绝缘部分采用阻燃工程塑料材质，满足低压电气控件的阻燃要求，即使内部出现短时过载发热，也不会引燃外壳造成安全隐患。实际选型应用时，这类中断控件可以适配10A以内的交流供电回路，满足普通照明回路、小功率工位设备的通断控制需求，安装时不需要额外的定制支架，直接适配通用的墙面底盒即可完成部署，后期维护时只需要撬开面板就能检查内部触点状态，不需要整体拆卸底座，维护操作十分便捷。建模过程中对各个配合面的公差做了合理预留，卡扣连接的过盈量控制在0.2mm，既保证面板安装后不会松动脱落，也能在需要拆卸时用普通一字螺丝刀就能撬开，

　　不会损坏卡扣结构。翘板的转动轴位置做了限位结构，扳动到两个极限位置时会有清晰的到位反馈，操作者不需要观察开关状态，仅凭手感就能确认回路是否完成切换，这种反馈设计在昏暗环境下操作时尤为实用。考虑到墙面安装后的美观性，面板的外表面做了细磨砂处理，不容易残留指纹和污渍，日常清洁时用干布擦拭即可，不会因为长期使用出现表面光泽不均的问题。底座的进线孔位置做了倒角引导，穿线时导线的绝缘层不会被孔边的锐边割破，降低接线过程中的绝缘破损风险，接线端子采用螺丝压紧式结构，可以适配1.5平方到2.5平方的铜芯导线，满足常规民用布线的线径要求。
