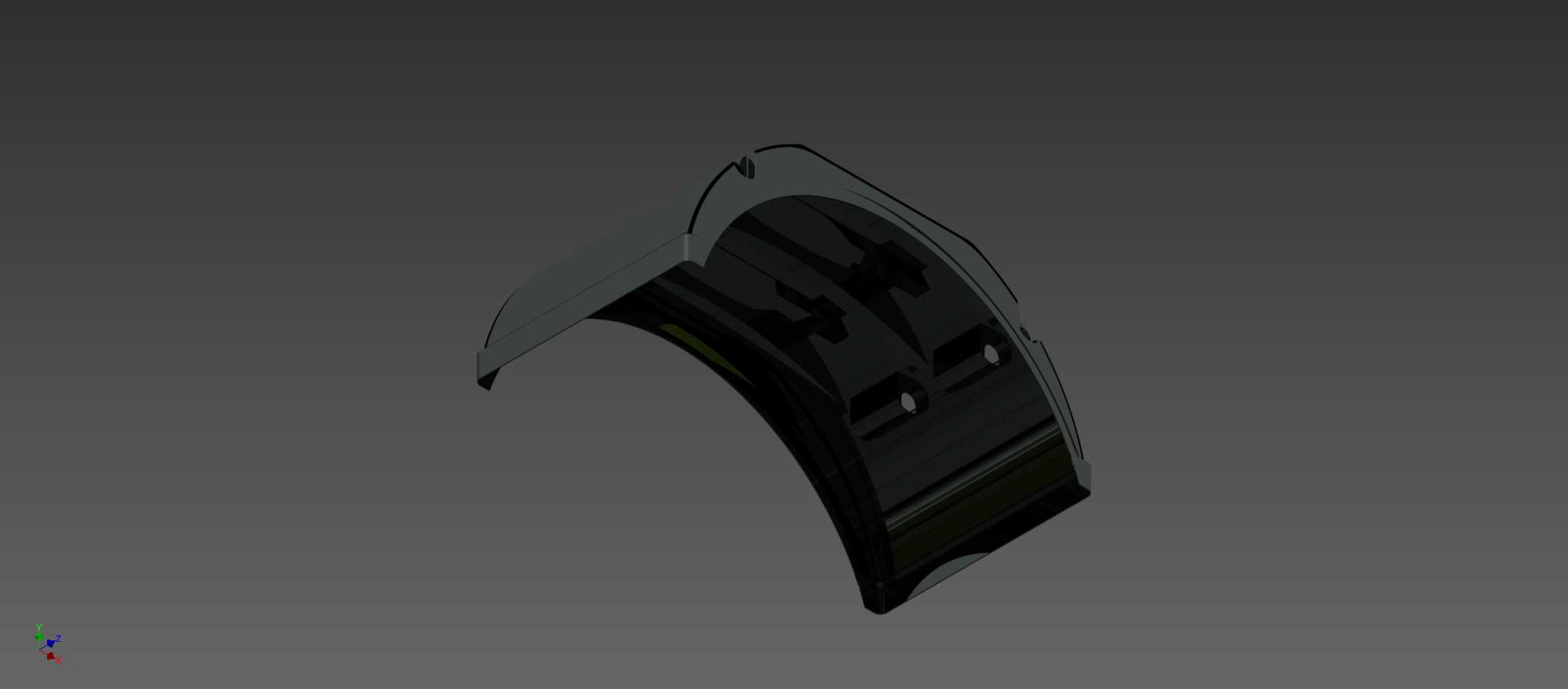

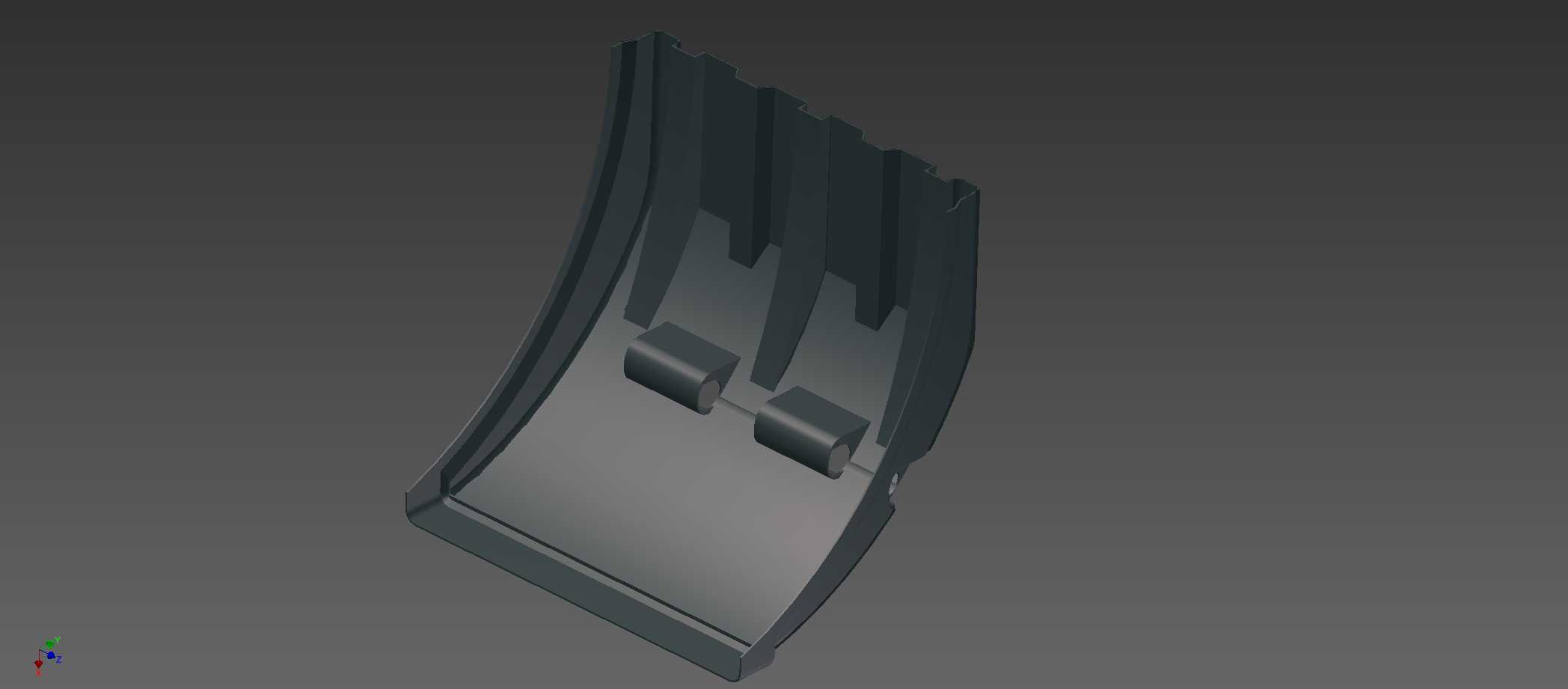

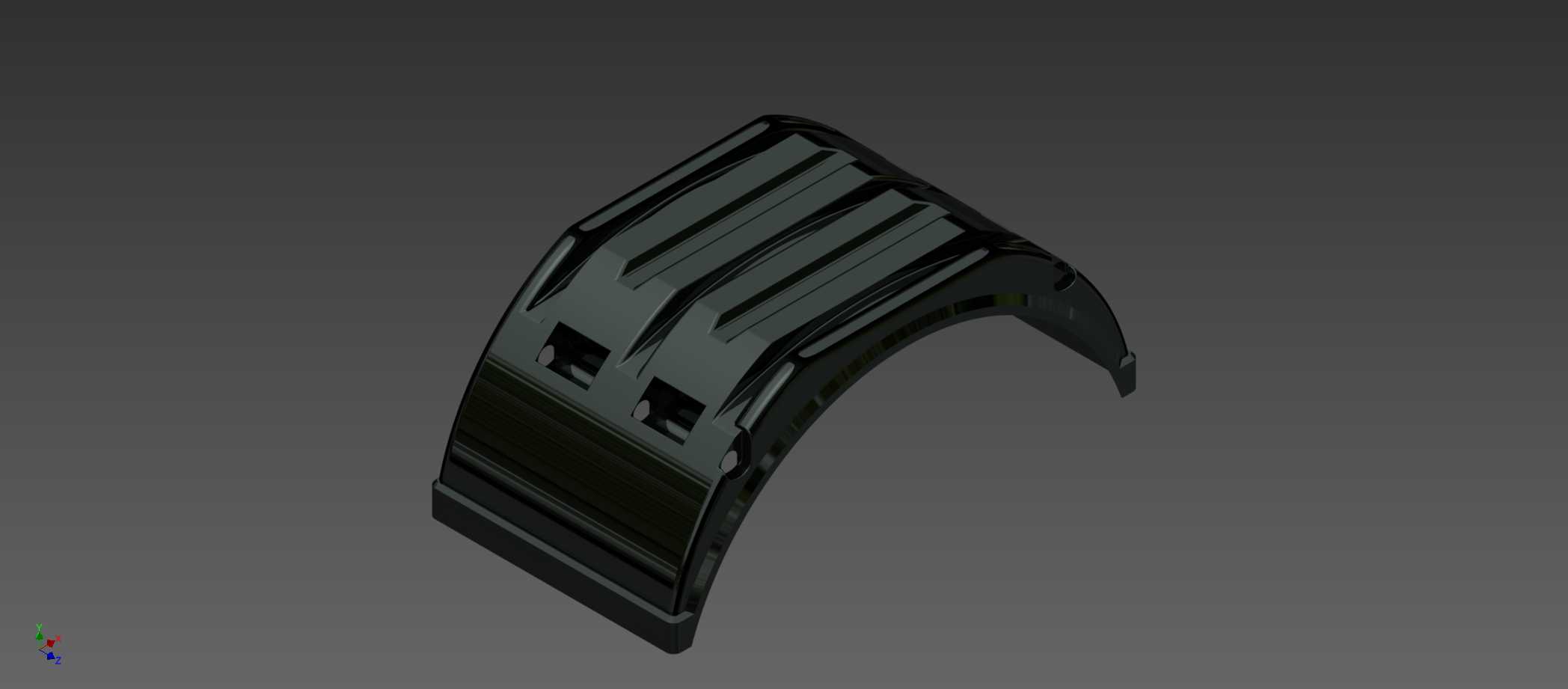

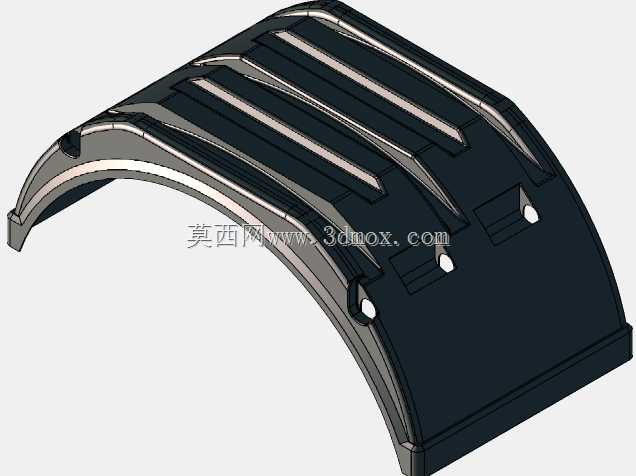

弧形带筋挡泥防护构件三维结构

　　该弧形防护构件主要适配轮式行走设备的轮组上方安装场景，核心作用是阻挡轮组行进过程中带起的泥水、碎石、路面杂物飞溅，避免杂物侵入设备核心传动区域、车身覆盖件或是周边作业人员，在非铺装路面作业场景、多雨泥泞区域的行走设备上，这类构件的防护作用尤为突出，能有效降低杂物对设备外露管线、铰接部位的冲刷磨损，减少日常运维的清理频次。从结构设计来看，构件整体采用大曲率弧形轮廓，曲率完全匹配对应轮组的转动包络边界，安装后与轮组外周保持均匀的安全间隙，既不会在轮组跳动、转向过程中发生运动干涉，也能最大化覆盖轮组的上部及侧部飞溅区域，避免出现防护盲区。构件外表面设置有多道沿弧形走向分布的纵向加强筋，筋条与主体壳体采用一体化结构设计，

　　在不额外增加整体壁厚的前提下，大幅提升了构件的整体抗弯、抗冲击性能，即便行驶过程中被轮组带起的碎石高速冲击，也不会出现局部凹陷、开裂的问题，同时筋条的走向顺着气流方向排布，设备行进过程中气流可沿筋条导向快速流过构件表面，减少泥水在构件表面的附着残留。构件两侧设置有内收的安装折边，折边上预留有对应规格的安装孔位，孔位的位置度公差控制在合理范围内，可直接与设备轮组上方的安装支架对位装配，不需要现场二次打孔修配，安装边界充分考虑了不同支架的公差累积，折边与主体的过渡位置做了圆弧过渡处理，避免应力集中导致的安装部位断裂。构件下部设置有平直的加厚唇边，唇边部位的壁厚略大于主体区域，主要用于阻挡沿构件表面流下的泥水向内侧倒灌，

　　同时唇边的平直度经过校准，不会出现局部翘曲导致的缝隙漏泥问题。从建模逻辑来看，该构件的曲面构建先通过多组截面线拟合出基础弧形面，再在曲面上投影加强筋的轮廓线做凸起特征，安装折边通过曲面延伸后加厚成型，所有转角位置都做了适配注塑或冲压成型的工艺圆角，避免出现锐角导致的成型缺陷，整体壁厚保持均匀，不会出现局部壁厚差过大导致的成型缩痕、变形问题。在实际选型适配过程中，需要重点核对构件的弧形曲率半径与对应轮组的直径匹配度，同时确认安装孔位的中心距与设备原有支架的孔位一致，还要预留出轮组在最大跳动行程下的安全间隙，避免重载工况下轮组与构件发生碰撞。这类防护构件除了基础的挡泥防护作用，外表面的加强筋结构也在一定程度上提升了构件的外观辨识度，

　　流畅的筋条走向可以让设备外覆盖件的整体视觉风格更具力量感，同时筋条形成的凹凸结构也能减少构件大面积平面带来的反光问题，在户外作业场景下不会因为强光反射影响操作人员的视线。构件的材质适配范围较广，既可以采用耐候性工程塑料做注塑成型，适配轻量化的小型行走设备，也可以采用薄钢板做冲压成型后做表面防腐处理，适配重载作业的工程类设备，不同材质选型下的结构壁厚可以根据实际载荷需求做对应调整，核心的弧形轮廓、加强筋布局、安装点位的相对位置不需要做大幅改动，具备一定的通用适配基础。
