5公斤规格线盘式绕线承载轮结构

　　日常做线材加工、线缆收放类设备的结构设计时，这类5公斤承载规格的线盘是绕线工位最常用的基础承载部件，很多刚入行的工程师容易忽略这类基础件的结构细节，总觉得就是个带轴孔的圆盘，实际落地到生产现场，线盘的结构合理性直接影响换料效率、线材防护效果甚至设备运行的稳定性。先从实际应用场景说，这类线盘不光用在常规的电线电缆收卷工位，在焊丝收纳、柔性包装带卷装、3D打印耗材承载、纺织纤维线卷固定这类场景里也大量使用，只要是需要把长条形柔性物料规整成卷、方便转运和上机放卷的场景，都能见到这类结构的身影。

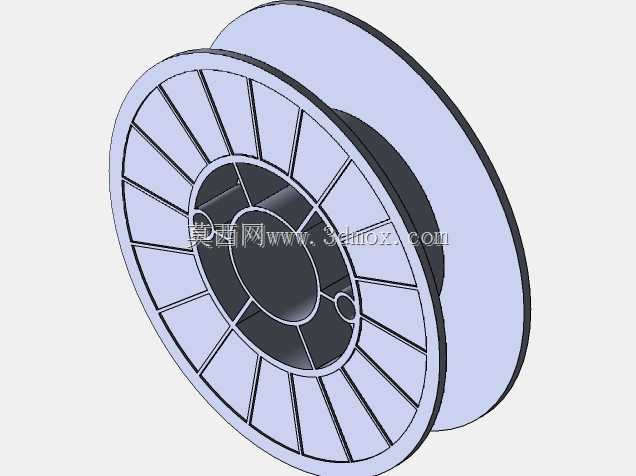

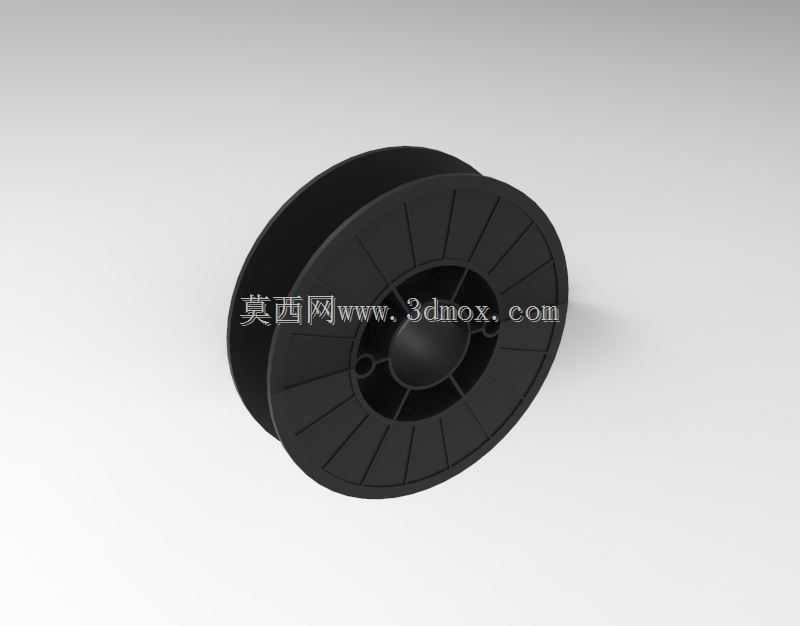

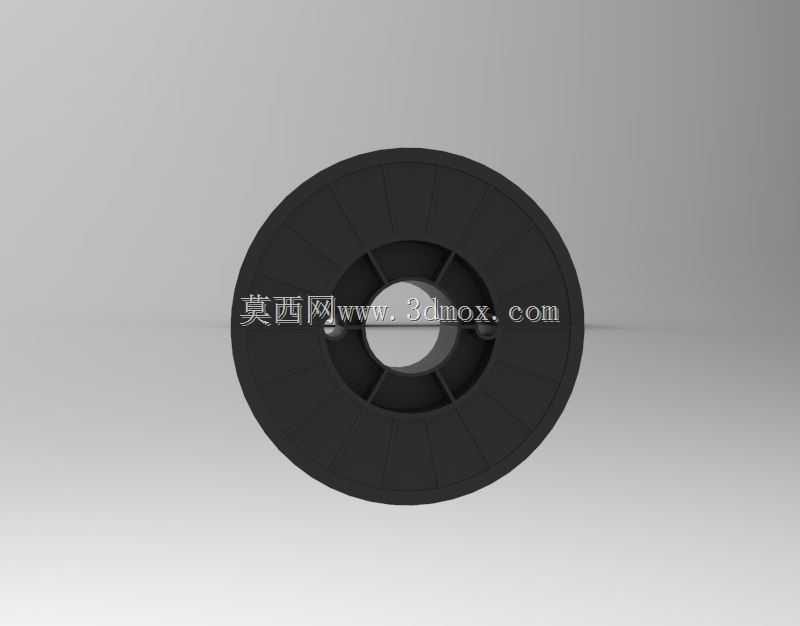

　　从结构设计思路来看，这个线盘采用中心通孔加周向辐条的结构，没有做整面实心腹板，核心是在保证整体结构强度的前提下尽可能降低自身重量，毕竟5公斤的额定承载是指卷装物料的重量，要是线盘自身过重，不仅会增加放卷时的转动惯量，导致启停阶段线材拉扯张力波动过大，还会增加工人换料时的搬运负担。中心的安装轴孔做了适配常规放卷轴的公差设计，孔壁没有做多余的键槽结构，实际使用时可以配合胀紧套或者顶丝实现周向固定，适配不同直径的放卷轴，不用针对不同设备的轴径单独开模，通用性更强。周向的辐条做了等角度均匀分布，每根辐条的截面都做了圆角过渡，没有尖锐的直角棱边，一方面是避免注塑或者机加工过程中出现应力集中导致辐条断裂，另一方面也能防止辐条边缘刮伤卷装的线材外层，尤其是带绝缘层的电线或者表面有涂层的焊丝，一旦被刮破就会直接报废。

　　再说到外形尺寸和安装边界，这个线盘的外径是按照5公斤物料卷装的常规卷绕直径设计的，卷装槽的宽度适配常规线材的排布宽度，不会因为槽宽过窄导致线材叠层乱卷，也不会因为槽宽过宽导致线卷在盘上窜动。两侧的挡边做了略高于卷装最大半径的高度设计，挡边的边缘做了卷边加厚处理，一方面是防止线卷在转运过程中从侧边滑脱，另一方面也能提升挡边的抗挤压能力，毕竟仓储堆叠的时候线盘往往是摞放的，要是挡边强度不够，很容易被上方的重量压变形，导致整卷线材散架。安装的时候要注意，中心轴孔的配合公差建议选H7/g6的间隙配合，既不会因为间隙过大导致线盘转动时出现径向跳动，也不会因为间隙过小导致拆装困难，尤其是需要频繁换料的工位，拆装顺畅度直接影响工位的作业效率。

　　实际使用中还要考虑线盘的动平衡问题，因为放卷时线盘是持续转动的，要是周向的重量分布不均，转速稍高就会出现明显的振动，不仅会产生噪音，还会导致线材的放卷张力忽大忽小，严重的时候甚至会把线材拉断。这个结构的辐条等角度分布，本身就为动平衡调校提供了很好的基础，要是用于高速放卷的工位，只需要在辐条上做少量的去重处理就能达到动平衡要求，不用额外增加配重块。另外线盘的工作表面都做了哑光磨砂处理，没有做高光镜面，一是避免车间灯光反射影响操作人员观察线卷余量，二是磨砂表面的摩擦力适中，不会带动最外层线材出现不必要的滑动，也不会因为摩擦力过大导致放卷时线材被卡滞。很多人设计这类线盘的时候会忽略挡边和卷绕筒体的过渡圆角，其实这个位置的圆角非常关键，要是直角过渡，最内层的线材弯折半径过小，很容易出现死折，尤其是带屏蔽层的通讯线或者硬度较高的焊丝，死折会直接导致物料报废，这个结构在筒体和挡边的连接位置做了足够大的过渡圆角，保证最内层线材的弯折半径符合物料的最小弯曲半径要求，从结构上避免了物料损伤的问题。
