移动式液压胶管压接设备结构设计

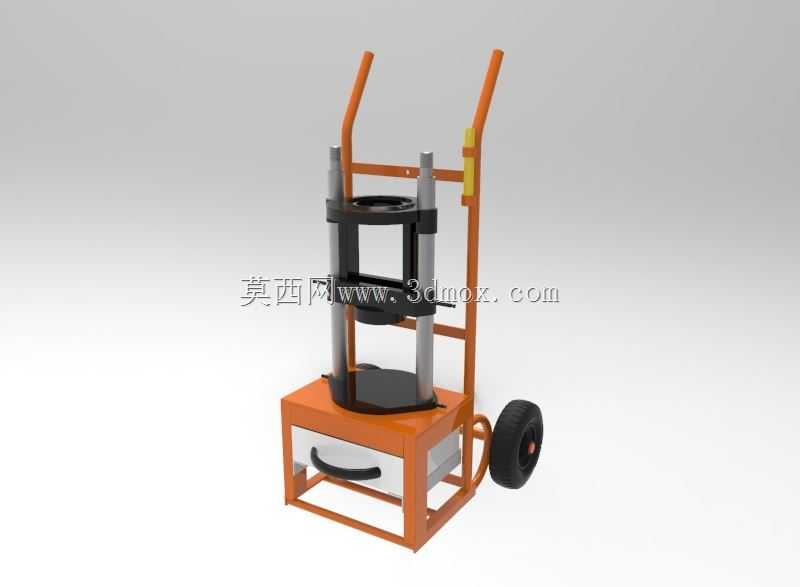

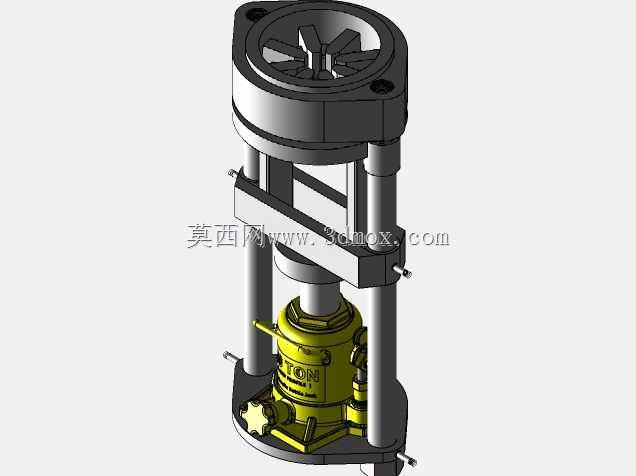

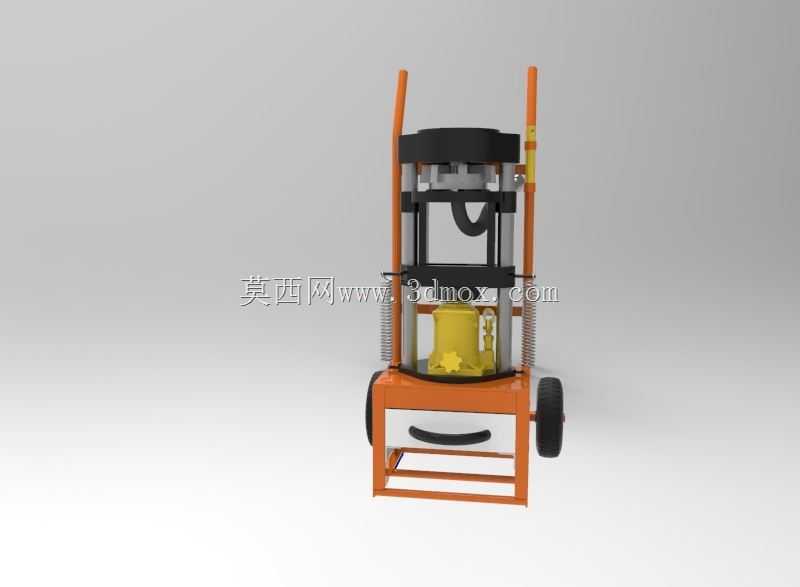

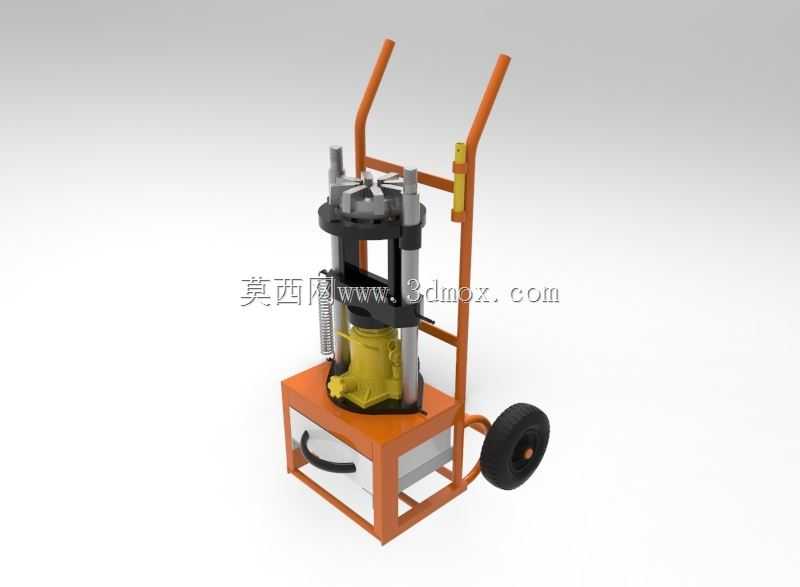

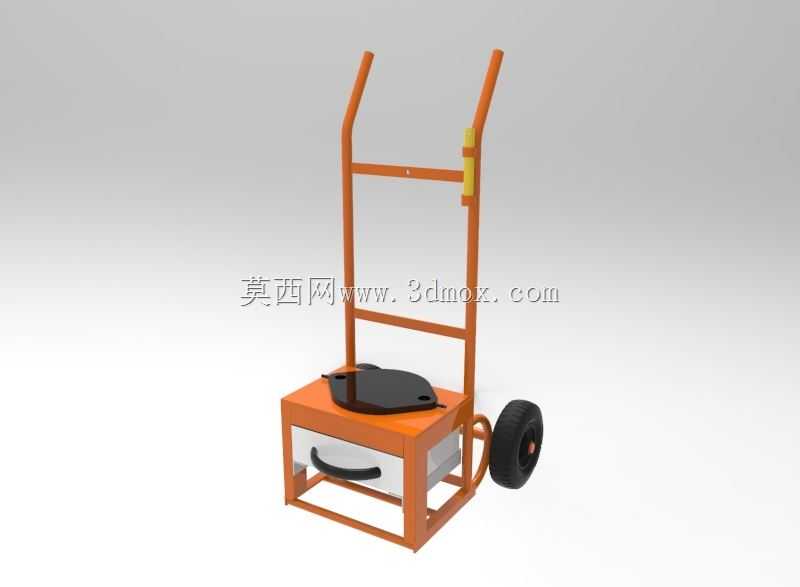

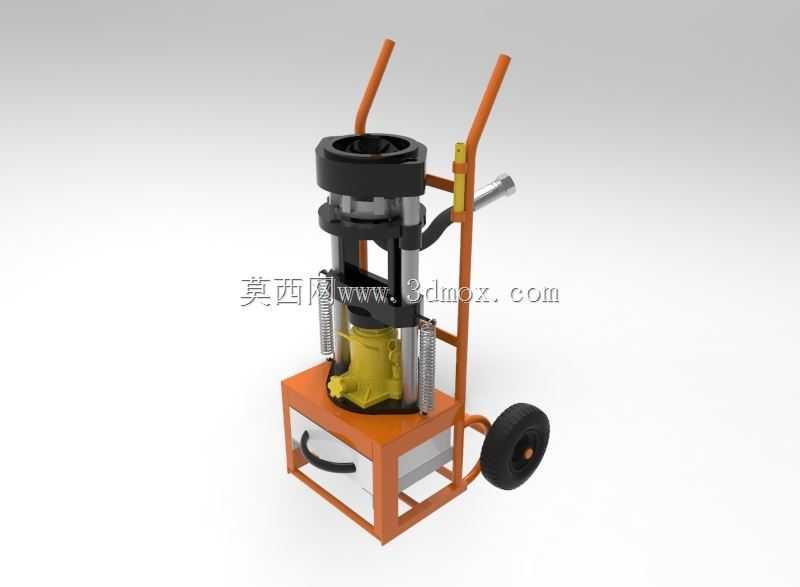

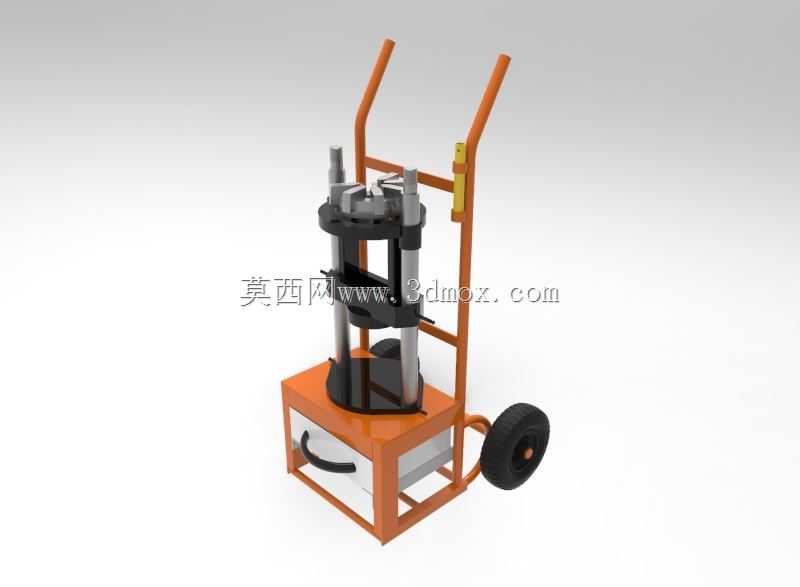

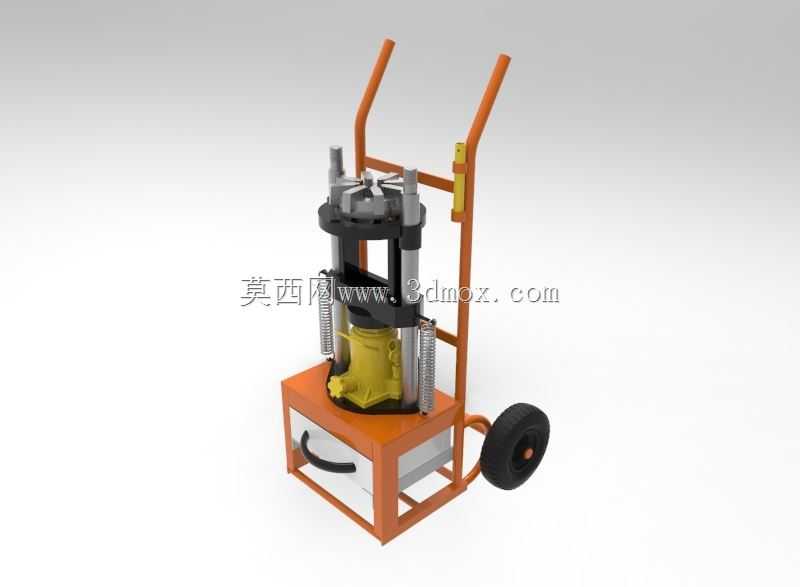

　　在工程机械维保、液压管路现场抢修、小型液压设备组装的作业场景里，固定式扣压设备往往受限于场地无法抵达作业点，这款手推移动式的液压胶管压接装置，就是针对户外、流动作业场景开发的专用压接机具。整套设备集成在单轮手推式车架上，车架采用矩形钢管焊接成型，底部预留液压动力单元的安装腔体，侧面设置抽拉式工具抽屉，可存放不同规格的扣压模具、接头定位辅件，推把高度适配成年人站立操作的施力角度，单轮加底部支撑脚的结构，在移动时可依靠单轮承载推行，作业时放下支撑脚即可形成稳定的三点支撑，避免压接过程中设备晃动偏移。核心压接机头位于车架上部居中位置，采用立式筒状结构，内部集成多瓣式扣压模具座，通过液压驱动的锥面套推动模具同步径向收缩，

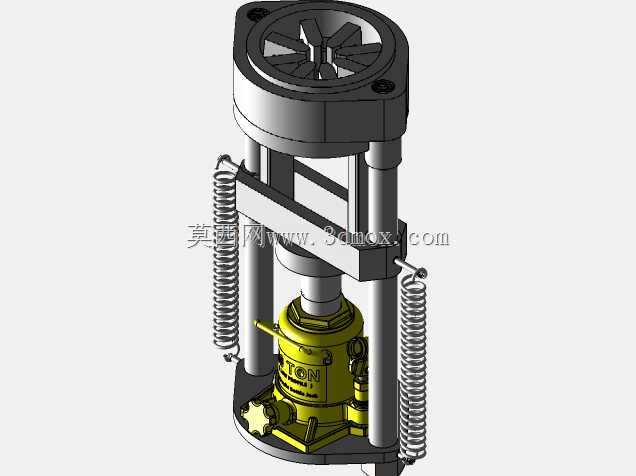

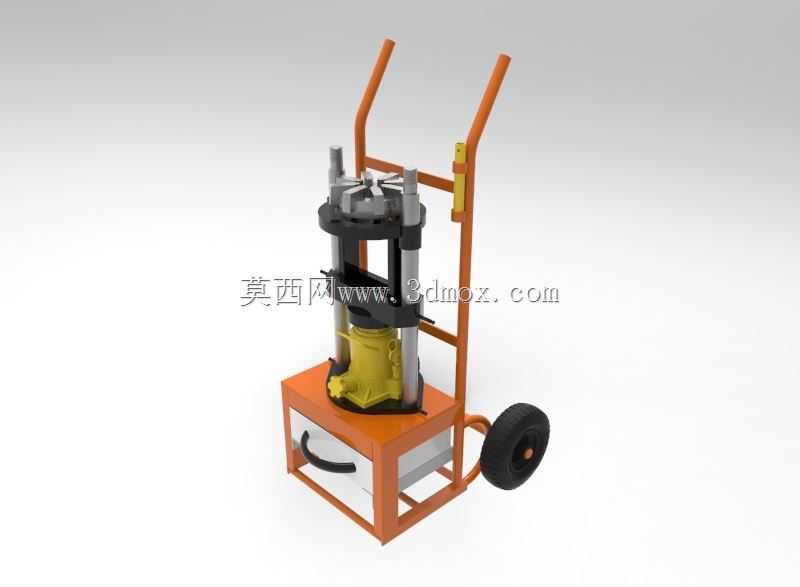

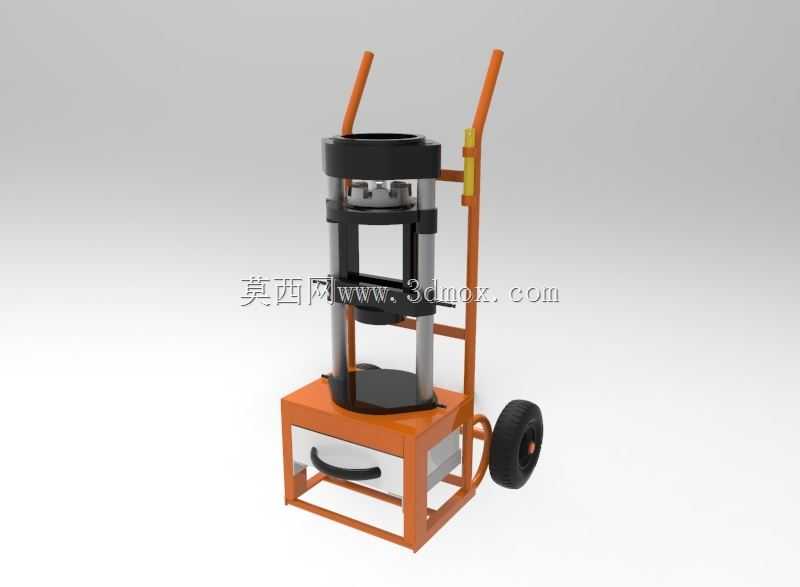

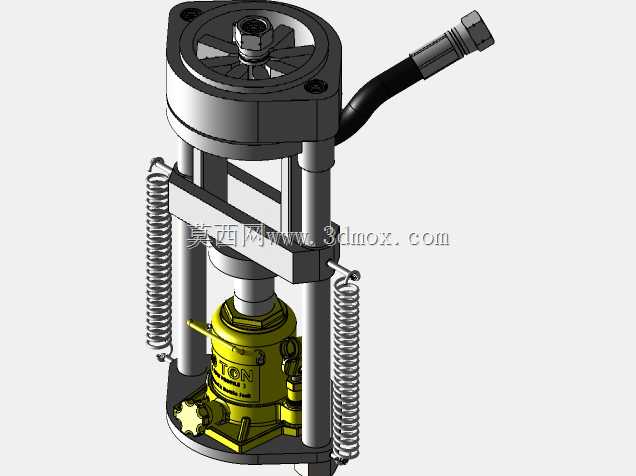

　　实现胶管与金属接头的均匀压合，机头侧面预留模具快换插槽，可根据胶管通径、接头规格快速更换对应模具，无需额外拆卸紧固部件。手动液压操作手柄布置在推把侧方，操作时人员站在设备侧方即可完成压接行程的控制，手柄行程与液压系统的溢流压力匹配，当压接力达到设定阈值时溢流阀自动开启卸压，避免过压损坏胶管内层或接头结构。设备的液压动力单元集成在车架下部腔体内，包含手动液压泵、储油腔、高压油管与回程弹簧，压接完成后依靠机头两侧的复位弹簧带动锥面套回退，模具自动张开，即可取出压接完成的胶管总成。从安装边界来看，整套设备的占地宽度控制在0.6米以内，长度不超过1.2米，推行状态下总高度约1.1米，可轻松通过常规车间通道、工程车辆的侧门，

　　适配流动维保车辆的货箱搭载需求。设计过程中重点考量了现场作业的容错性，机头的定位台设置了环形定位槽，放置接头时可自动对中，避免压接偏斜导致的接头拔脱、渗油问题；车架表面采用喷塑处理，可抵御户外作业时的油污、水渍腐蚀，所有液压管路的接头均采用硬密封连接，减少长期颠簸后的渗漏风险。不同于车间内的大型电动扣压机，这款设备无需外接电源，依靠手动液压即可完成从6mm到25mm通径高压胶管的压接作业，压接后的胶管扣压量控制在行业标准要求的范围内，可满足液压系统工作压力35MPa以内的管路连接需求。在结构细节上，推把位置设置了橡胶防滑套，移动握持时不易打滑，行走轮采用实心橡胶轮，可适应工地、车间的粗糙地面，避免充气轮在尖锐杂物环境下爆胎的问题；

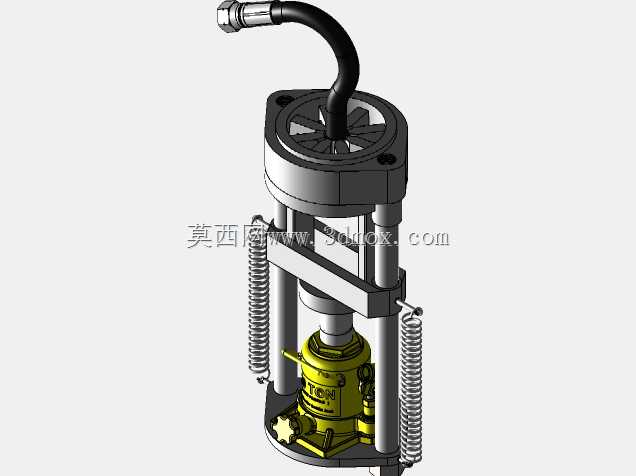

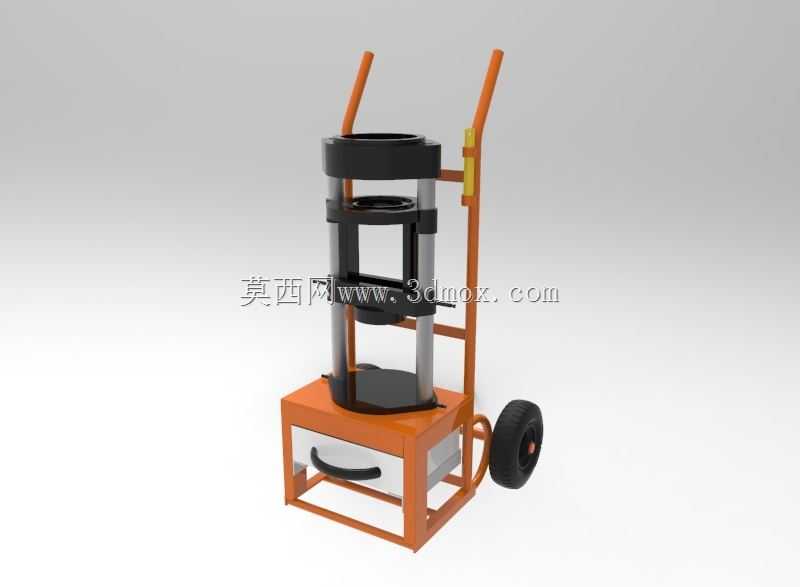

　　机头上部设置了防尘护圈，可减少压接过程中胶管表面的橡胶碎屑、灰尘落入机头内部的滑动配合面，延长模具与锥面套的使用寿命。设备的重心经过配平设计，满载液压油、配齐模具的状态下，重心落在行走轮与支撑脚之间的区域，推行时不会出现前倾、后翘的问题，单人即可完成转场、就位、压接的全流程作业，无需额外辅助人员。针对现场作业常见的胶管规格错配问题，模具座上预留了规格标识位，更换模具时可快速识别对应通径，减少选型错误导致的返工。压接作业时，胶管从机头上方垂直放入，接头抵靠在定位台面上，操作液压手柄逐步加压，整个压接行程的反馈清晰，操作人员可通过手柄的受力变化判断压接进度，配合溢流阀的压力保护，即使是经验不足的操作人员也能完成合格的压接作业。
