矿业用联轴器滑轮拆卸支撑工装结构

　　在露天矿山选矿、输送产线的日常运维场景里，重型传动部件的更换一直是一线检修的痛点，尤其是输送辊组、破碎机传动端的联轴器与滑轮，这类部件过盈配合安装在轴端，长期受矿尘侵蚀、重载交变载荷作用后，配合面极易产生锈死、咬合，传统拆卸作业多采用撬棍配合锤击，不仅作业效率低，还容易损伤轴颈、造成部件报废，甚至会因为受力滑脱引发安全事故。这套支撑冲头滑轮结构，正是针对巴西布鲁库图矿山这类重型矿业输送场景的检修需求开发的专用拆卸工装，核心解决传动端联轴器、滑轮拆卸时的受力支撑与平稳施力问题。

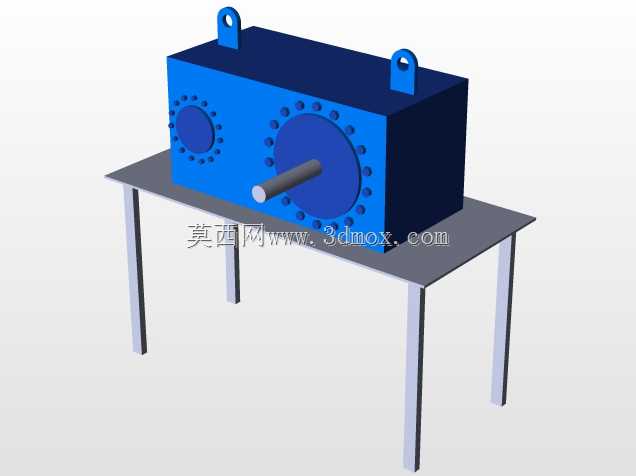

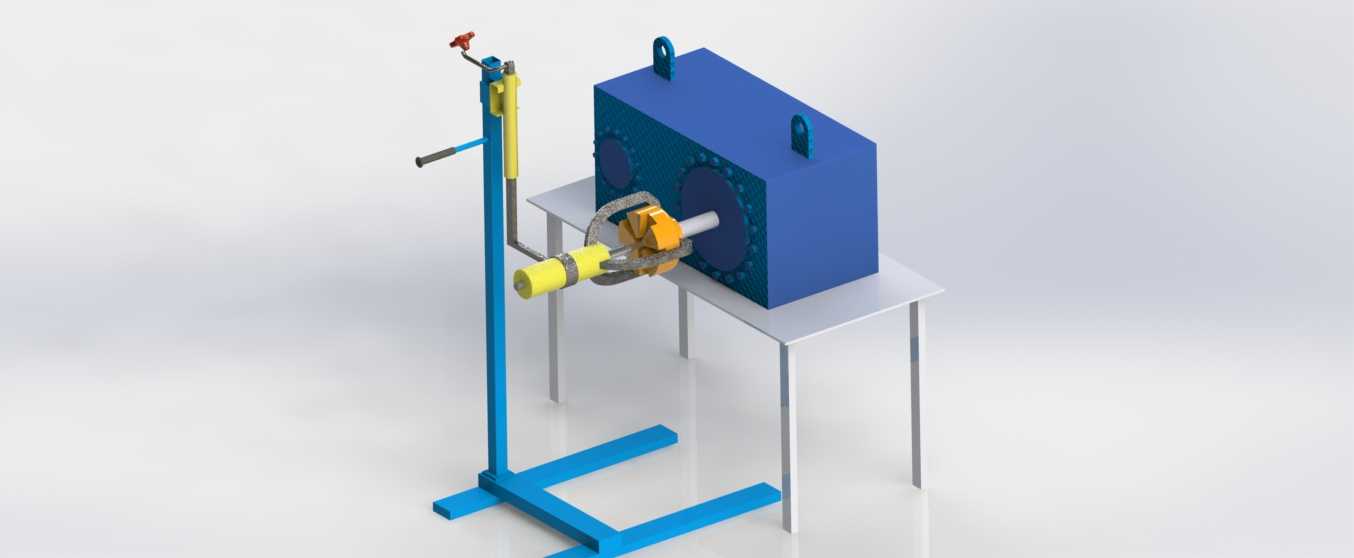

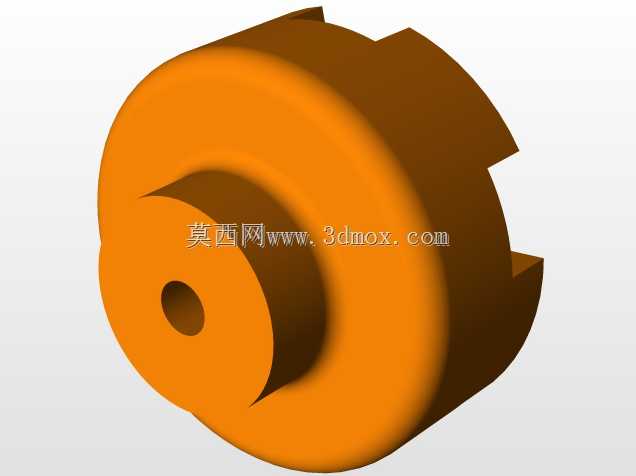

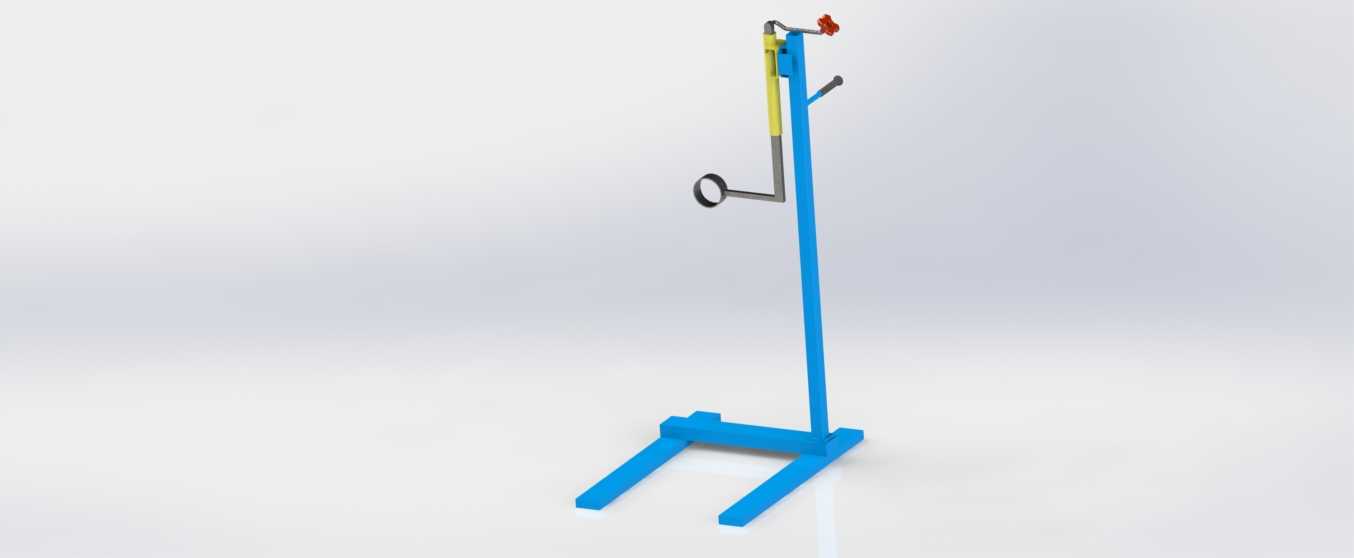

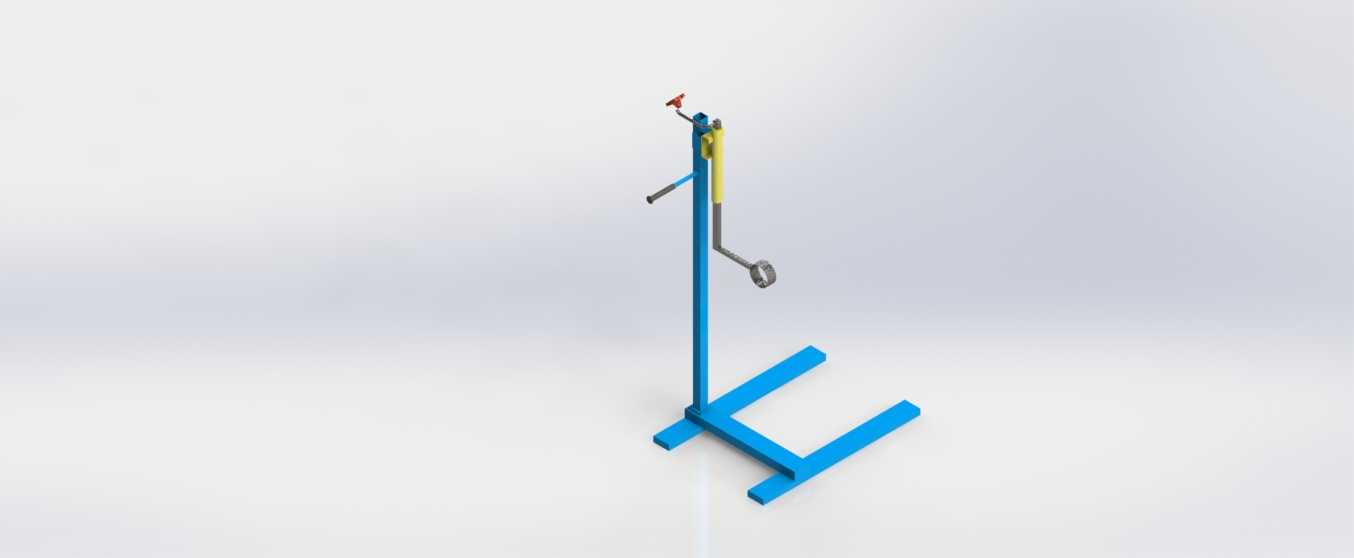

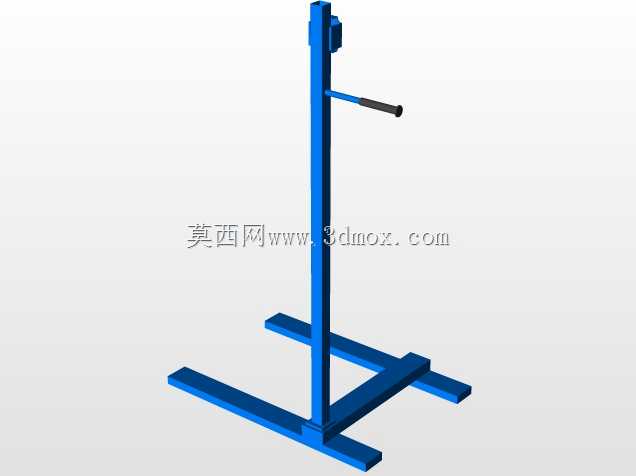

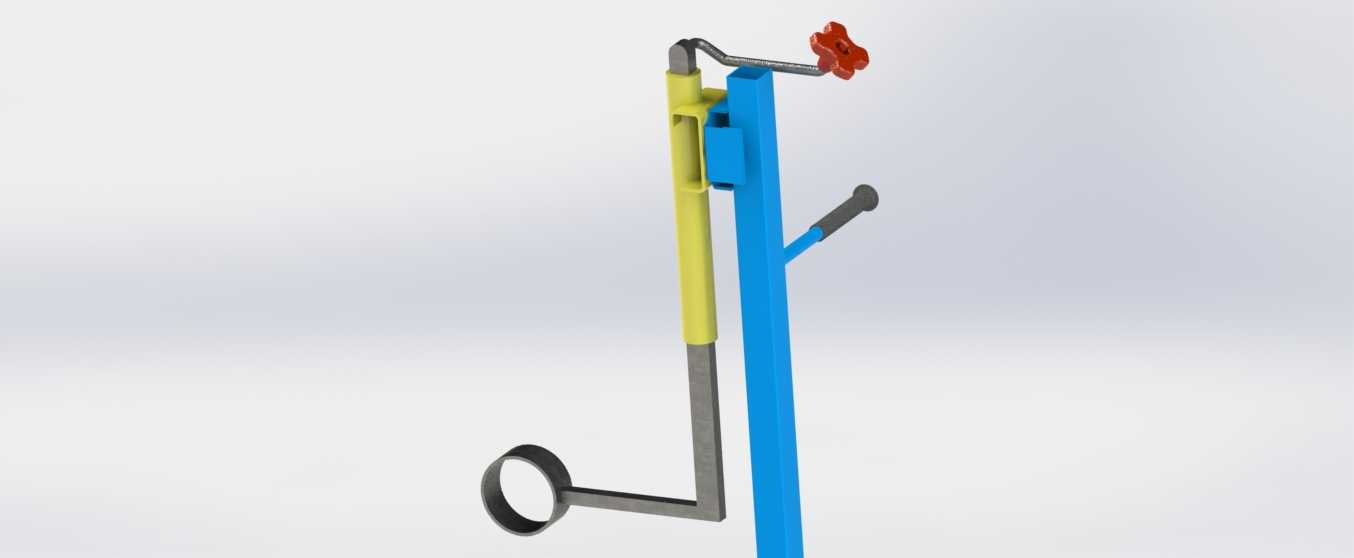

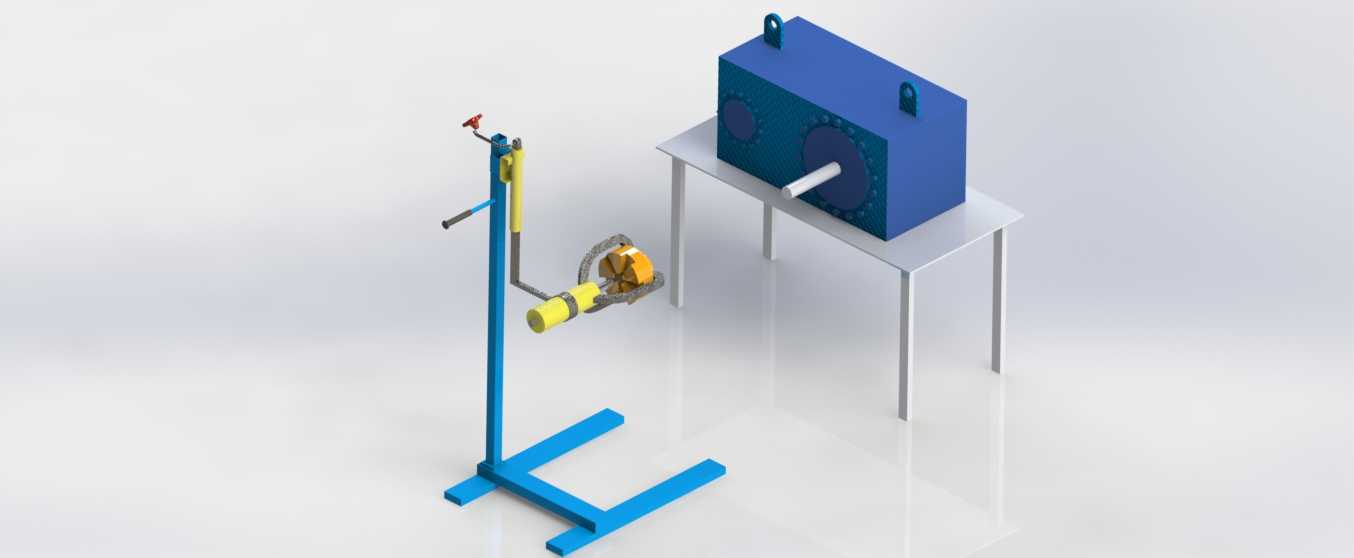

　　从实际作业逻辑来看，这套工装的设计完全贴合现场检修的操作习惯，整体采用落地式C型支撑框架，底部为双支脚平行支撑结构，可直接跨立在待检修设备的安装台架边缘，不需要额外打地基固定，适配矿山现场设备台架高低不一、作业空间受限的工况。支撑立柱采用矩形空心型钢焊接成型，立柱上设置有可调节高度的滑动夹持座，夹持座配套快锁式锁紧手柄，可根据待拆部件的轴端中心高快速调整作业高度，调整范围覆盖矿山常用的120mm至480mm轴端中心高，适配绝大多数输送辊组、小型破碎机传动端的安装尺寸。

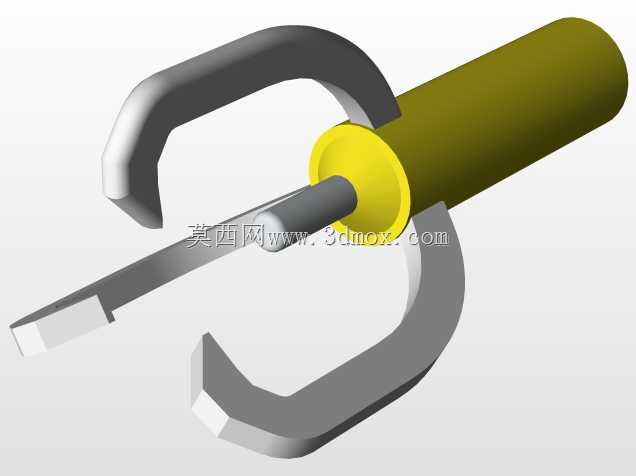

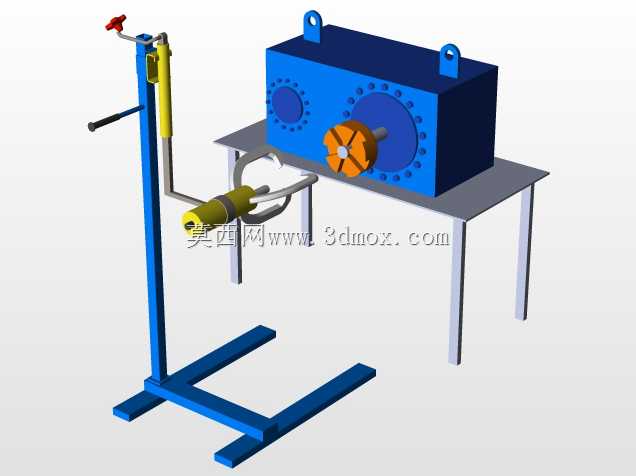

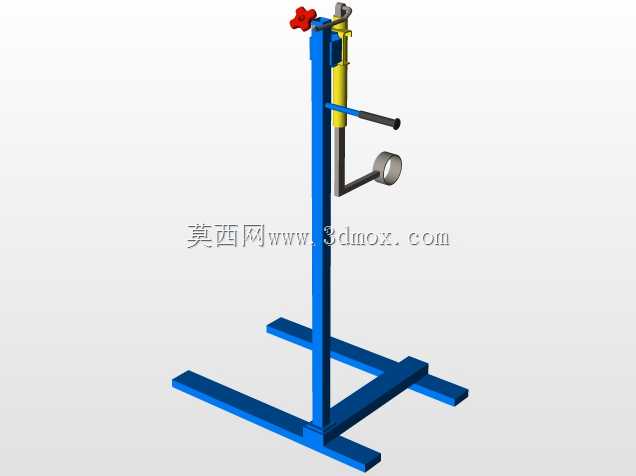

　　施力端的结构设计充分考虑了拆卸作业的受力特性，冲头组件采用同轴导向结构，前端设置可更换的卡爪接头，可根据待拆联轴器、滑轮的端面螺栓孔距更换对应规格的卡爪，卡爪勾住部件端面后，冲头中心顶杆对准轴端中心，作业时通过顶部的手动液压施力杆平稳施加轴向推力，整个过程中支撑框架承担全部反作用力，不需要人力扶持扶正，避免了传统锤击作业的受力偏移问题。冲头的行程设置为150mm，足够覆盖绝大多数过盈配合部件的拆卸行程，不需要多次垫铁调整，单次加压即可完成部件脱出。

　　工装的侧面设置有辅助操作手柄，底部支脚预留有地脚螺栓孔，在地面平整的检修车间内可通过螺栓固定作为固定拆卸工位使用，在野外现场作业时可直接放置在硬质地面，依靠自身重量与支脚摩擦力保持稳定，整体重量控制在单人可短距离挪移的范围，不需要额外吊装设备配合转场。夹持座与支撑立柱的配合面设置有耐磨铜衬垫，长期调整高度也不会出现立柱表面拉伤、锁紧打滑的问题，适配矿山现场高粉尘、少润滑的恶劣使用环境。

　　从安装边界来看，这套工装作业时的最小占地宽度为620mm，最小纵深为480mm，支脚的跨距可适配台架边缘宽度不超过500mm的设备安装台，作业时冲头中心与支撑立柱的中心距为320mm，可容纳最大直径450mm以内的联轴器、滑轮类部件拆卸，不会因为部件直径过大与支撑框架产生干涉。施力杆的操作力设计符合人体工程学，手动施加20kgf的操作力即可在冲头端产生最大8吨的轴向顶出力，足够应对矿业设备上常见的过盈配合传动部件拆卸需求，不需要外接电源、液压源，完全适配矿山现场无动力供应的应急检修场景。

　　不同于通用拆卸工具的泛用性设计，这套结构在细节上充分考虑了矿业检修的特殊需求，所有外露的锁紧件都采用防尘密封结构，避免矿尘进入螺纹配合面造成调节卡滞，整体表面采用喷塑防锈处理，可适应矿山高湿度、高腐蚀的作业环境。作业过程中，被拆卸的部件脱出后会直接落在支撑框架中部的承接空间内，不会直接坠落砸伤作业人员或损伤地面，相比传统拆卸方式，作业效率可提升60%以上，同时完全避免了锤击作业对轴端、部件配合面的损伤，降低了检修过程中的部件损耗率。
