轮式传感探测小车传动行走结构

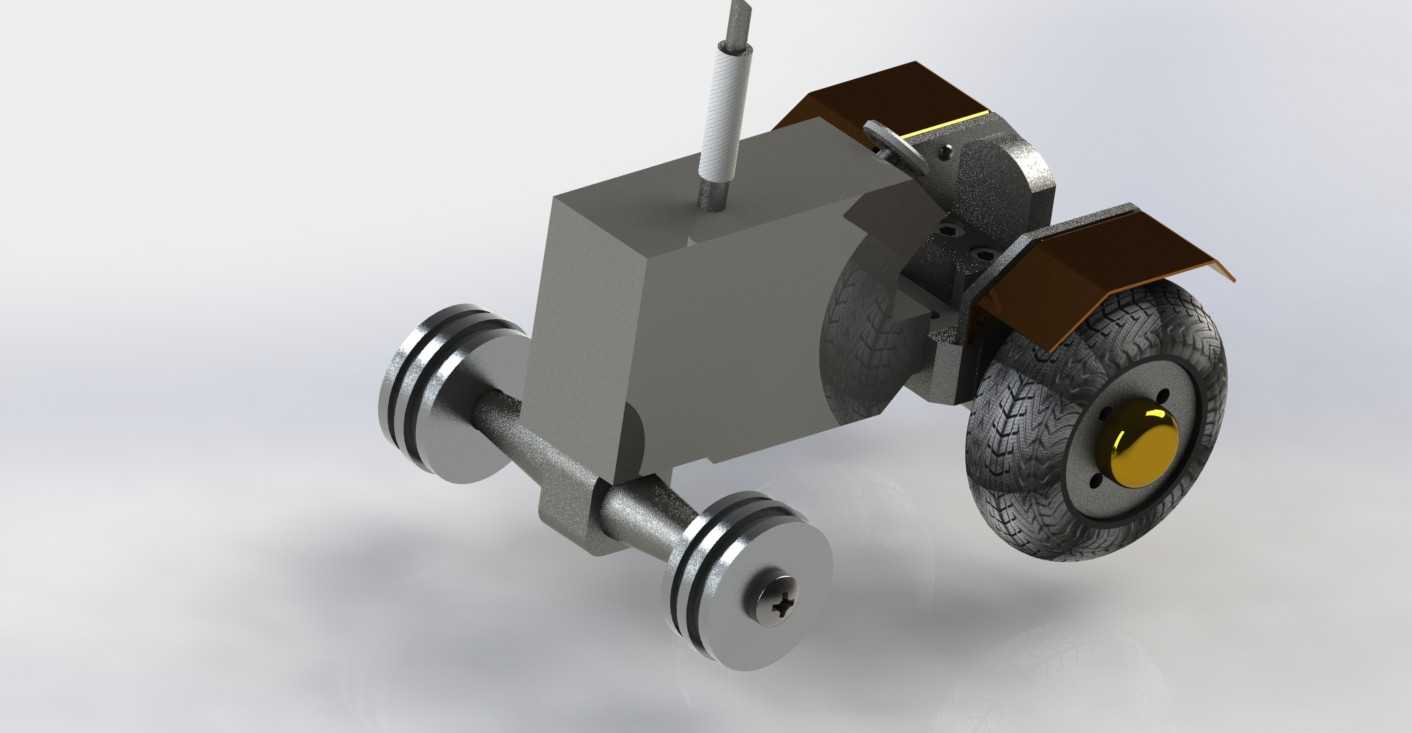

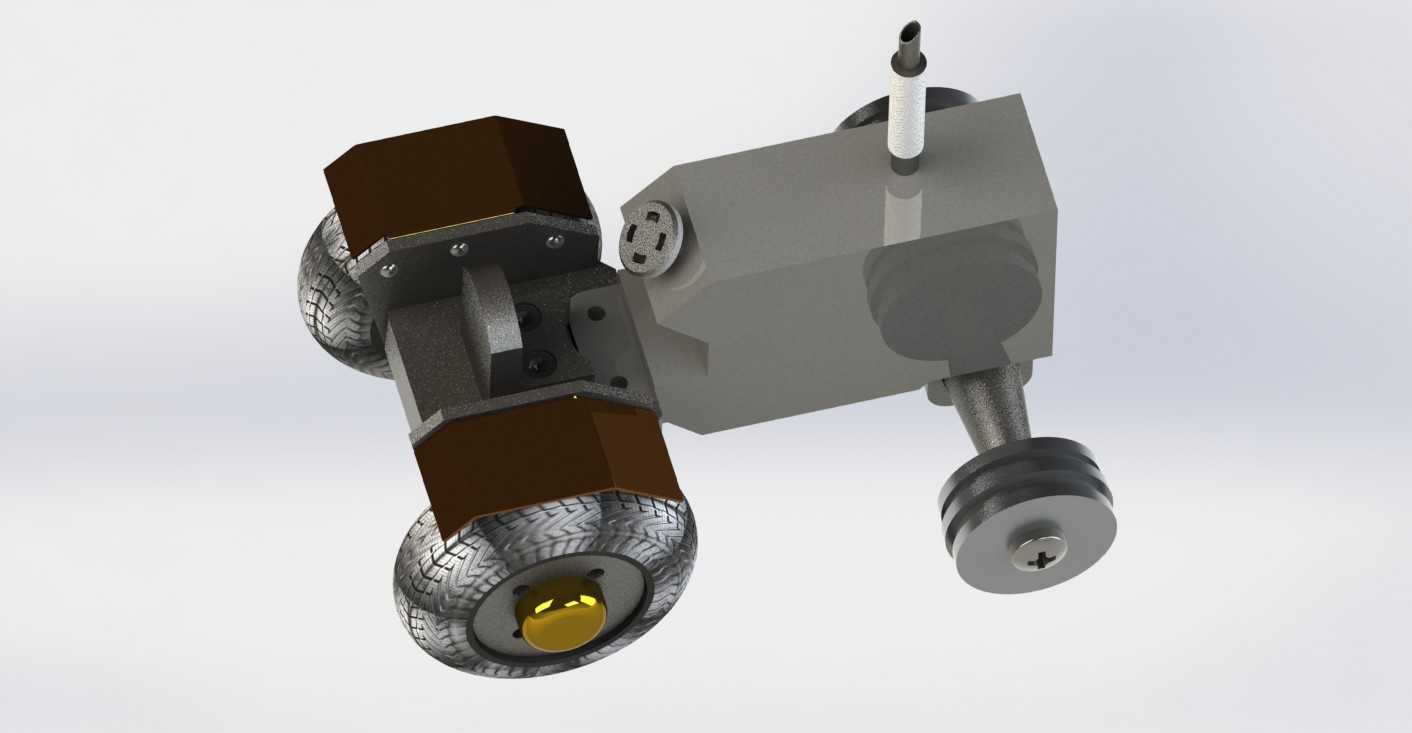

　　这套轮式传感探测行走结构，主要面向狭小空间巡检、管线内部探测、特殊环境数据采集类场景设计，作为传感元件的移动承载载体，其结构设计完全围绕小空间通过性、行走稳定性、传感元件安装适配性三个核心需求展开。从结构布局来看，主体承载块采用一体式方块构型，预留了顶部传感元件的竖直安装孔位，可直接插入杆式传感探头，安装孔与主体块采用过渡配合设计，无需额外紧固件即可实现探头的固定，同时预留了走线槽位，可将传感线缆从主体块内部空腔引出至后端信号处理模块，避免线缆外露在行走过程中被剐蹭拉扯。行走系统采用非对称轮组布局，单侧为大直径橡胶驱动轮，轮面带有仿轮胎的防滑纹路，轮毂中心采用金属嵌件设计，与驱动输出轴通过D型截面配合传递扭矩，轮侧设置弧形挡泥护板，

　　护板通过两个内六角螺钉固定在主体块侧面，可阻挡行走过程中带起的碎屑、水渍溅入主体内部的传动腔；另一侧为两组小直径金属从动轮，从动轮采用双轮片夹装轴承的结构，轮轴直接固定在主体块延伸出的支耳上，支耳与主体块为一体化加工结构，无需额外装配支架，既减少了装配累积误差，也提升了侧方支撑的结构强度，这种三轮非对称布局可在极小的转弯半径下实现原地转向，适配狭窄管道、设备夹层这类转向空间受限的探测场景。传动部分采用内置式齿轮传动结构，所有传动齿轮均封装在主体块的封闭空腔内，空腔结合面设置密封槽，可加装密封胶条实现IP54级别的防护，避免外界粉尘、水汽进入传动副造成磨损；驱动输入轴从主体块侧方伸出，可直接适配微型直流减速电机的输出轴，

　　轴端采用扁位配合防松，无需额外联轴器即可实现动力传递，减少了整体结构的轴向尺寸。设计过程中针对安装边界做了严格的尺寸约束，主体块的长宽尺寸控制在80mm*60mm以内，大驱动轮的直径不超过50mm，顶部传感探头的安装孔直径适配常规6mm直径的杆式传感器，整体结构的最低离地间隙为8mm，可顺利通过高度5mm以内的地面凸起障碍，不会出现卡滞。从动轮的轮距设置为40mm，在侧倾15度的情况下仍可保持稳定不倾覆，满足倾斜壁面、不平整地面的行走需求。结构上所有外露的棱边均做了R1.5的圆角处理，避免在狭窄空间内移动时剐蹭管壁或周边设备，同时减少结构应力集中点，提升整体抗冲击性能。顶部的传感安装位除了竖直杆式探头的安装孔，

　　还在主体块上平面预留了两个M2的螺纹孔，可扩展安装平面式传感模块，比如红外测温探头、气体检测模组等，拓展不同的探测功能。轮组的选型上，大驱动轮采用橡胶材质是为了增加与接触面的摩擦力，避免在光滑金属管壁、瓷砖地面出现打滑空转，小从动轮采用金属材质是为了降低侧方移动的滚动阻力，同时提升从动轮的耐磨性能，长时间在粗糙地面行走也不会出现过度磨损。整个结构的装配逻辑采用分层装配，先将传动齿轮组装入主体块空腔，扣合侧盖完成传动腔密封，再依次安装驱动轮、从动轮、顶部护板和传感探头，所有紧固件均采用标准内六角圆柱头螺钉，规格统一为M2和M2.5，减少装配时的工具更换频次，也方便后期维护拆解。在实际应用中，这套结构可搭载不同类型的传感元件，用于暖通空调管线内部的积尘检测、工业设备夹层的温度巡检、狭小空间的气体泄漏排查等场景，其紧凑的结构尺寸可以进入人工无法抵达的狭小区域，稳定的行走结构可保证传感探头在移动过程中保持稳定的采集姿态，减少数据采集的误差。设计时还考虑了重量控制，主体块采用铝合金材质加工，在保证结构强度的前提下将整体重量控制在150g以内，可降低驱动电机的负载，提升续航时间，适配电池供电的移动式探测需求。
