方块式传感安装基座组件结构设计

　　在工业自动化检测工位、小型机电设备状态监测场景中，这类方块式传感安装结构的应用十分普遍，它既承担着传感元件的承载防护作用，也需要兼顾现场安装的适配性，避免传感元件在设备运行过程中受振动、磕碰出现检测偏移或损坏。从结构设计逻辑来看，这类方块基座采用方正的主体外形，首先是为了适配常规的型材安装面，平直的侧边可以直接贴附在铝型材安装槽、设备钣金立面之上，不需要额外加工异形适配垫块，能大幅降低现场安装的加工成本。主体正面预留的大尺寸圆形沉台，是用来嵌装核心传感检测头的，沉台的深度经过匹配设计，既可以让检测头的感应端面刚好与基座前端面齐平，避免检测头突出受外物剐蹭，也能通过沉台的圆柱面给检测头提供径向定位，防止长期受振动后检测头出现径向转动，

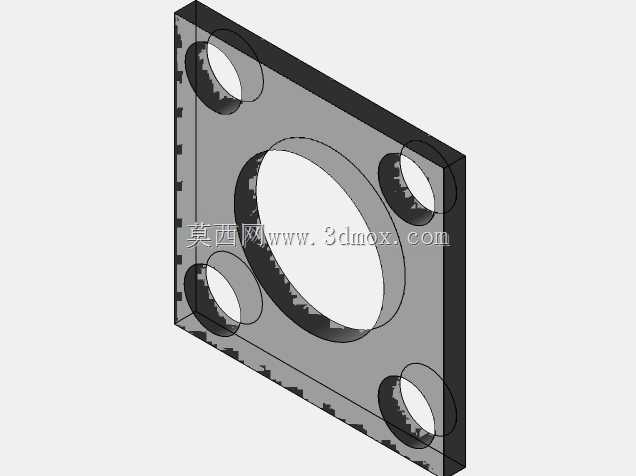

　　导致检测角度偏移。正面分布的四个小尺寸圆形沉孔，对应安装固定用的紧固件，孔位采用对称式布局，不管是正装还是90度侧装，都能找到对应的锁紧点位，适配不同方向的走线与检测朝向需求。基座侧面做了局部的内凹走线槽设计，传感元件的尾线可以顺着槽位排布，不会被基座与安装面之间的缝隙挤压，也能避免设备运行中拖拽线缆时扯动传感元件。在装配逻辑上，这类结构采用分层组装的思路，基座主体作为承载基体，先将传感检测头嵌入正面大沉台，通过侧边的紧定点位锁紧，再将前端的防护盖板通过四个角的紧固件与主体连接，盖板上预留的对应开孔刚好让检测头感应端露出，同时盖板可以遮挡内部的走线与锁紧结构，避免车间内的粉尘、切削液溅入结构缝隙，造成紧固件锈蚀或者传感元件短路。

　　从安装边界来看，方正主体的边长控制在常规传感安装的通用尺寸范围内，安装孔位的间距匹配工业铝型材的标准槽距，不需要额外定制安装支架，直接使用T型螺栓就可以固定在型材架上，基座的厚度预留了足够的走线空间，尾线可以从基座后侧的出线孔引出，不会因为基座贴紧安装面导致线缆被压折。这类结构在实际使用中，常被用在流水线工件到位检测、小型设备舱门开合状态检测、气动元件行程到位确认等工位，相比外露式的传感元件安装方式，带基座的组装结构防护等级更高，抗振动性能更好，在有轻微切削液飞溅、粉尘较多的机加工工位也能稳定运行。设计过程中需要重点关注几个配合尺寸：首先是大圆形沉台与检测头的配合公差，间隙过大会导致检测头晃动，间隙过小则会造成装配困难，

　　一般采用小间隙配合，装配时涂少量密封胶即可实现固定与密封；其次是四个安装沉孔的位置度，需要保证盖板安装后与主体端面齐平，没有凸起或错位，避免剐蹭到经过的工件；另外是后侧出线孔的位置，要避开安装面的锁紧螺栓点位，防止安装螺栓时压到穿出的线缆。很多现场安装的传感元件容易损坏，很大一部分原因是没有做对应的安装基座，直接将传感元件用扎带绑在型材上，长期受振动后传感元件移位，或者被工件剐蹭导致引线断裂，这类集成式的方块基座结构，刚好解决了这些现场使用的痛点，把传感元件的定位、防护、走线功能都集成在一个方块组件内，现场安装只需要固定基座、接好引线即可投入使用，不需要现场做额外的结构改造。在结构细节上，基座的棱边做了小尺寸的倒角处理，避免安装时锋利的棱边划伤操作人员的手部，也能减少棱边磕碰掉漆生锈的概率；沉孔的深度刚好容纳紧固件的头部，安装后紧固件头部不会突出基座表面，不会出现勾挂线缆、剐蹭工件的问题。
