多孔方形钣金护墙板结构设计

　　在工业传感设备的安装防护场景中，这类方形多孔护墙板是传感单元外围防护与安装定位的核心配套构件，日常多配套在光电类、接近类传感装置的安装工位上，承担隔绝外部碎屑飞溅、避免安装过程中磕碰损伤传感元件、同时提供多方向安装固定点位的作用。从实际使用场景来看，这类护墙板多应用在自动化生产线的传感检测工位、仪器仪表的内置安装框架、小型检测设备的壳体防护段，相比一体式铸造的防护件，钣金折弯成型的结构重量更轻，加工成本更低，同时多孔位的设计可以适配不同规格传感元件的走线、探头伸出以及多方向的安装固定需求，不需要在装配现场额外二次打孔，能有效缩短现场装配的工时。

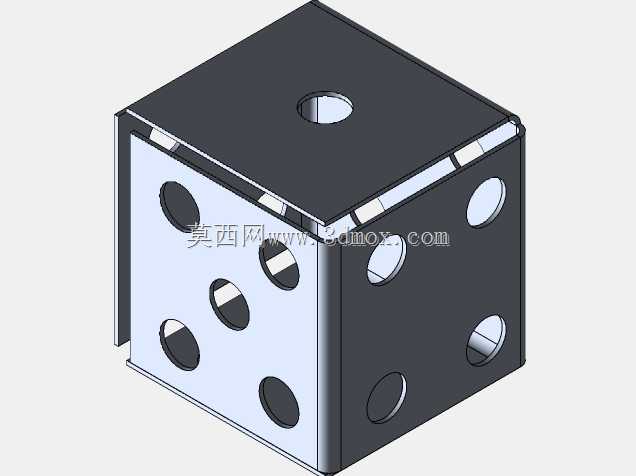

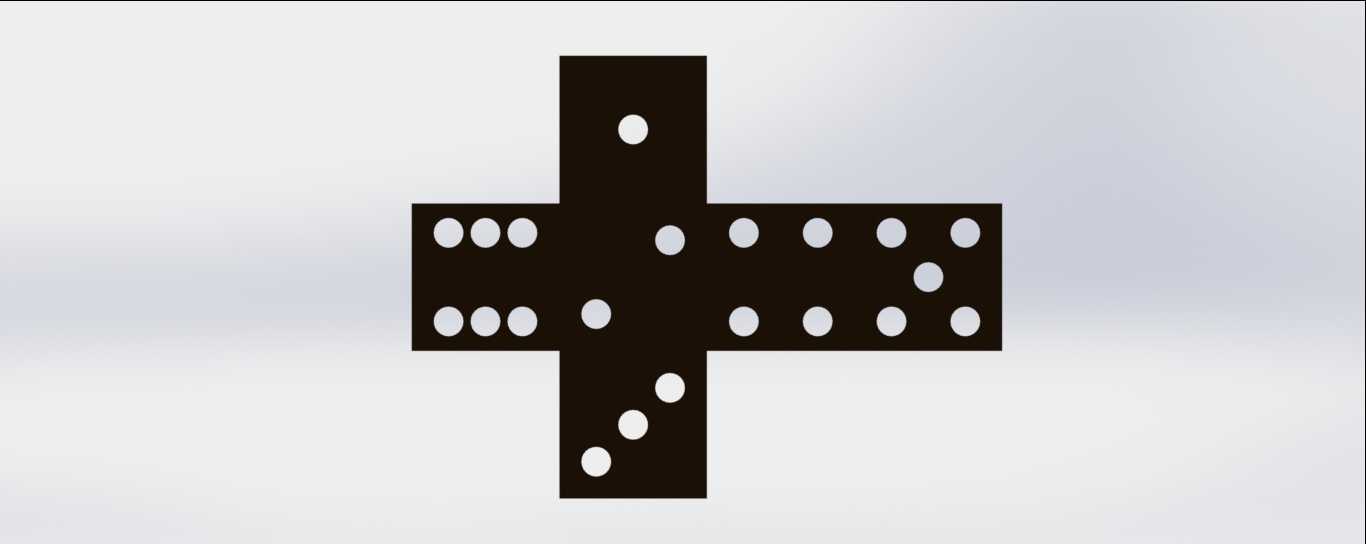

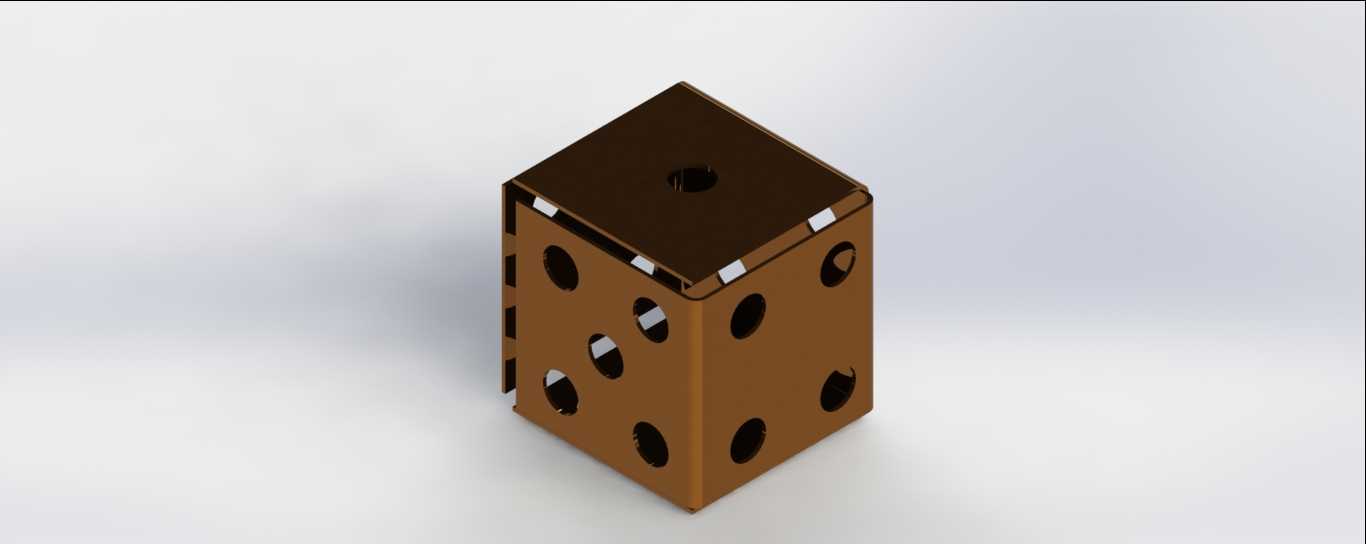

　　从设计思路上看，这款护墙板采用单块钣金折弯成型的工艺路线，整体为正六面体中的五个面围合结构，预留一个开口面用于内置传感元件的装入与后期维护，折弯边处预留的小缺口是折弯工艺的避空结构，避免钣金折弯过程中相邻面的材料挤压出现起皱、变形的问题，保证折弯后各相邻面的垂直度满足装配公差要求。顶面的单孔设计主要用于主传感探头的伸出或者顶部固定螺栓的穿装，四个侧面的多孔位采用差异化的孔径与排布设计，不同孔径分别适配不同规格的侧装传感元件、走线接头、侧面固定螺丝的安装需求，孔位的排布避开了折弯边的应力集中区域，所有孔边都做了去毛刺处理，避免装配过程中划伤操作人员或者损坏传感元件的连接线外皮。

　　从安装边界与尺寸适配的角度来说，这类方形护墙板的外形尺寸需要和内置的传感模组尺寸做匹配，内部净空尺寸要比内置传感组件的最大外形尺寸预留0.5-1mm的装配间隙，避免装入过程中出现卡滞，同时各面的孔位同轴度需要控制在0.1mm以内，保证传感探头伸出后不会和孔壁发生摩擦，影响检测精度。安装时既可以通过顶面的孔位做悬吊式固定，也可以通过侧面的孔位做侧装固定，还可以利用开口面的折边做嵌入式安装，适配不同设备的安装空间要求。钣金材质的选用上一般采用冷轧钢板做表面喷塑处理，或者采用不锈钢板材适配有防腐需求的使用场景，板材厚度根据护墙板的外形尺寸选择，一般小尺寸规格选用0.8-1.5mm厚度的板材即可满足结构强度要求，既不会因为板材过薄导致受力变形，也不会因为板材过厚增加不必要的重量与材料成本。

　　在实际结构验证过程中，这类护墙板的折弯内角需要和板材厚度做匹配，避免折弯处出现裂纹，所有开孔的位置距离折弯边的距离至少要大于1.5倍的板材厚度，防止冲孔过程中折弯边出现变形。围合结构的相邻折弯边之间不需要额外做焊接固定，依靠折弯后的结构刚性以及安装时的固定螺丝即可保证整体结构的稳定性，后期维护时只需要拆下固定螺丝即可打开护墙板，对内部的传感元件进行检修更换，相比焊接式的防护结构维护便捷性提升明显。另外多孔位的设计也为内部传感元件的散热提供了空气流通的通道，避免传感元件长时间工作产生的热量在封闭壳体内积聚，影响元件的工作稳定性与使用寿命。
