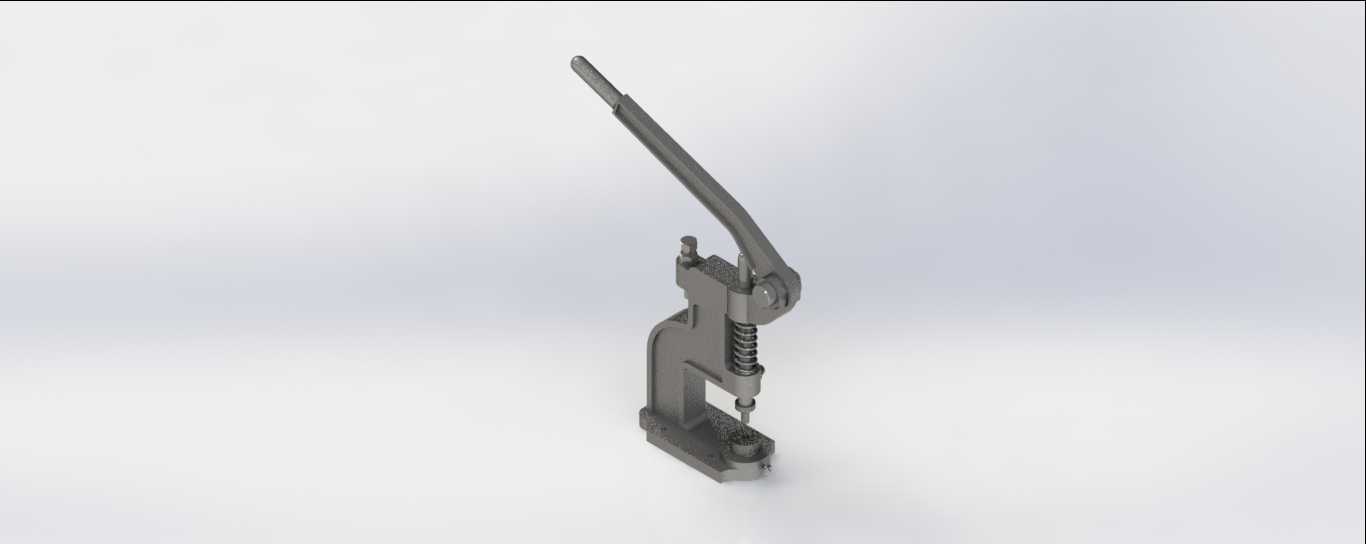

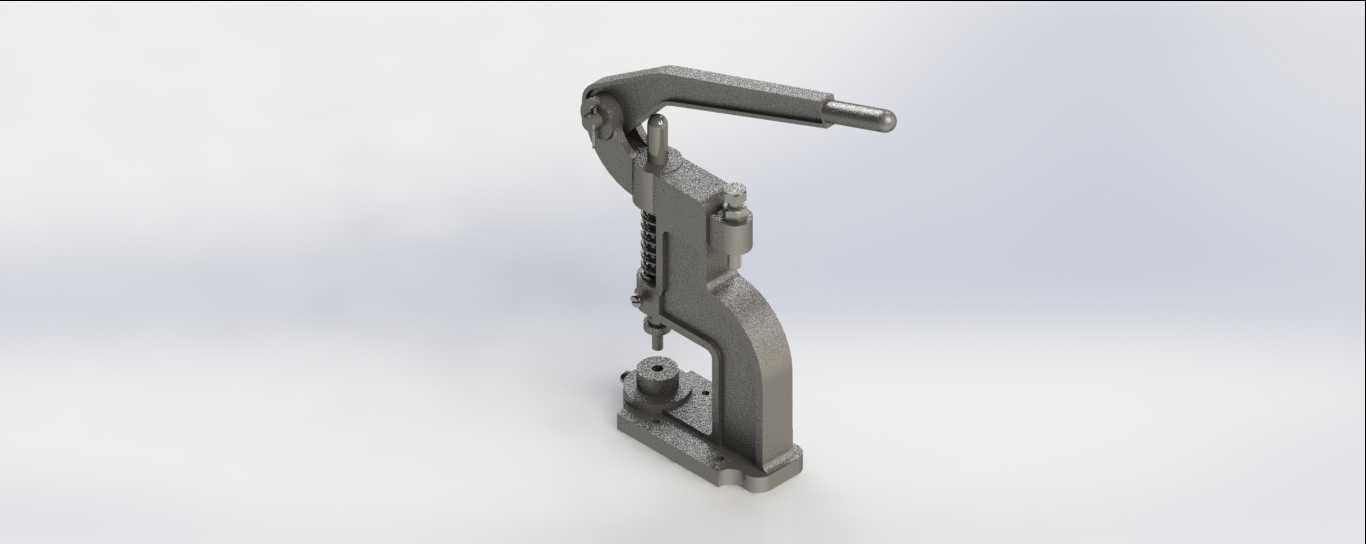

手动杠杆式压装夹持工装结构设计

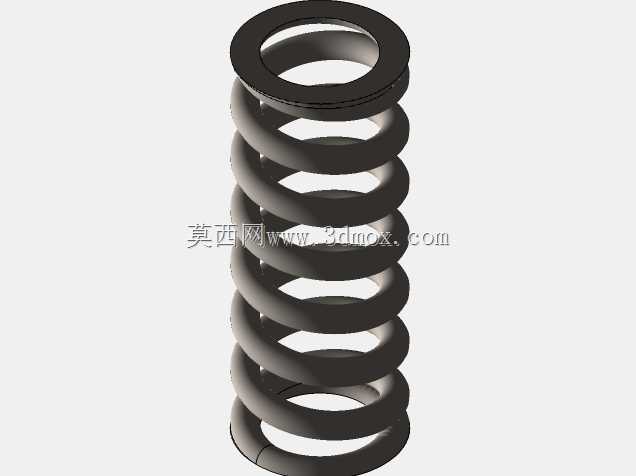

　　这款手动杠杆压合结构，在小批量零部件装配、试样件压装环节的应用频次极高，尤其是电子元器件引脚压接、小型五金件铆合、珠宝首饰打标固定这类对压装力要求不高，但需要稳定压合行程的作业场景，能完全替代大型气动、液压压装设备，省去气源、液压站的配套布设成本，在桌面级作业工位上就能完成全部操作。从结构功能来看，整套机构依靠杠杆放大原理实现压力输出，长臂手柄的力臂长度经过匹配计算，操作人员单手握持施加普通握力，压头端就能输出足够的压装作用力，内部集成的复位弹簧在手柄松开后会自动带动压杆回位，不需要额外手动提拉复位，连续作业时的操作流畅度有充足保障。压头与底座的同轴度在设计时做了限位约束，底座上的定位凹槽可以适配不同规格的定位衬套更换，

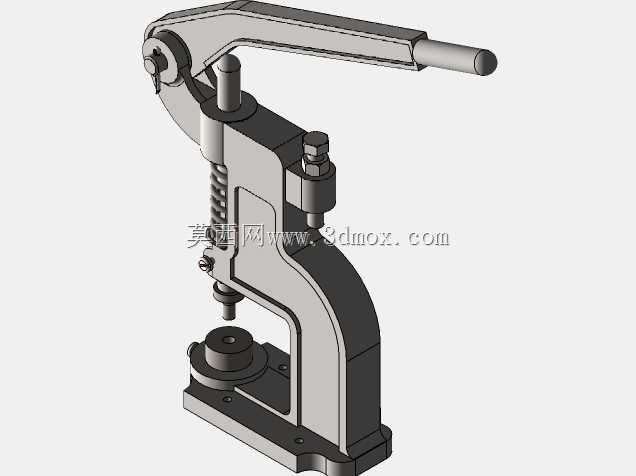

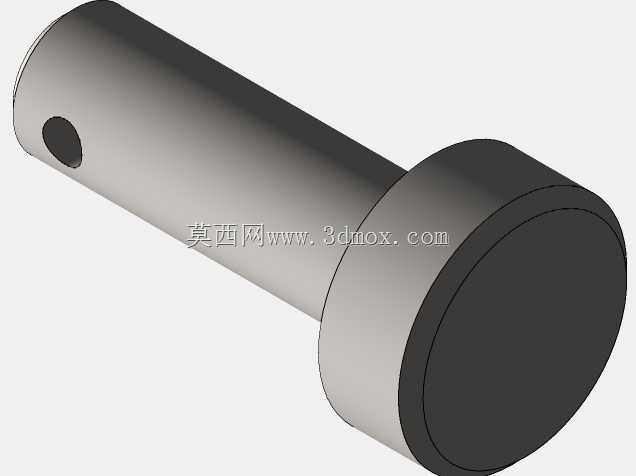

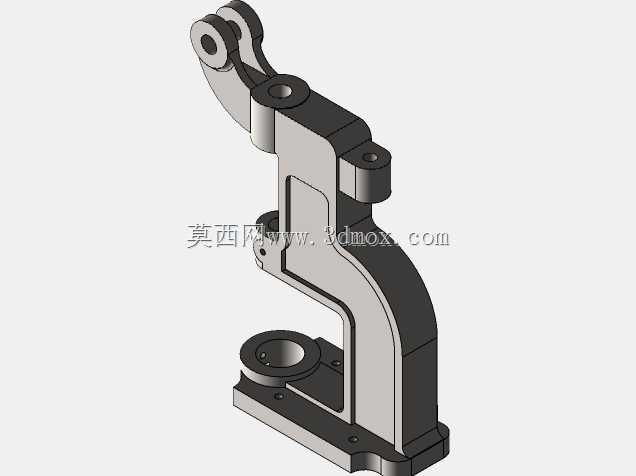

　　针对不同直径的压装工件，只需要更换对应内径的衬套和匹配尺寸的压头，就能快速切换作业适配性，不需要对主体结构做任何改动。设计阶段首先确定的是底座的安装边界，整体C型架的开口深度和开口高度决定了可容纳工件的最大尺寸，开口处的避让空间足够放置直径在五十毫米以内、高度不超过六十毫米的待压装工件，C型架的截面做了变厚度加强处理，受力集中的拐角位置做了圆弧过渡避免应力集中，长期承受压装反力也不会出现架体变形、开口张角变大的问题。压杆部分采用圆柱导向结构，导向段与架体上的导向孔做了间隙配合公差控制，压合过程中压头不会出现径向偏移，保证压装力始终垂直作用在工件压合面上，避免压偏导致的工件报废。手柄与架体的铰接点位置经过反复调校，

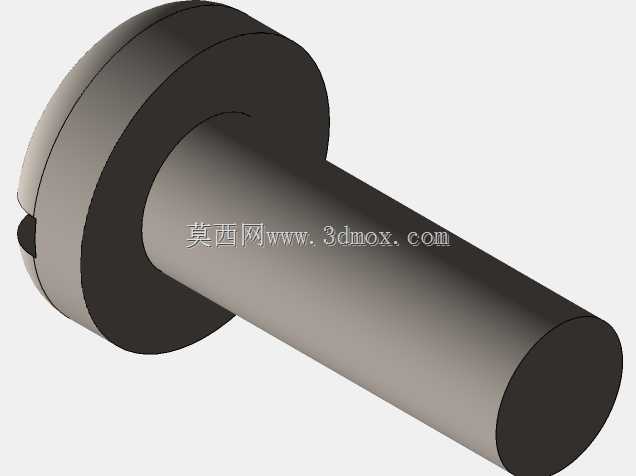

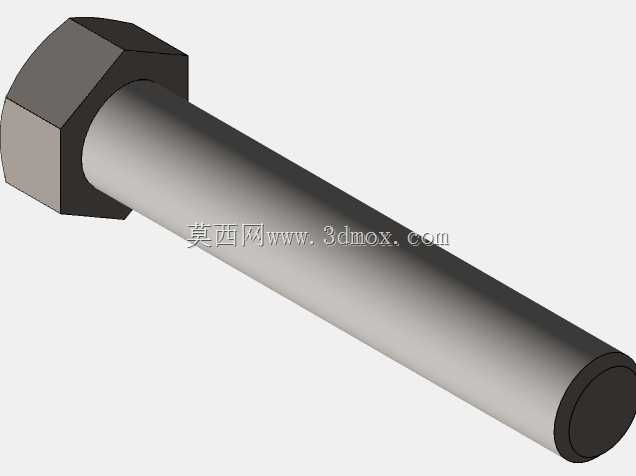

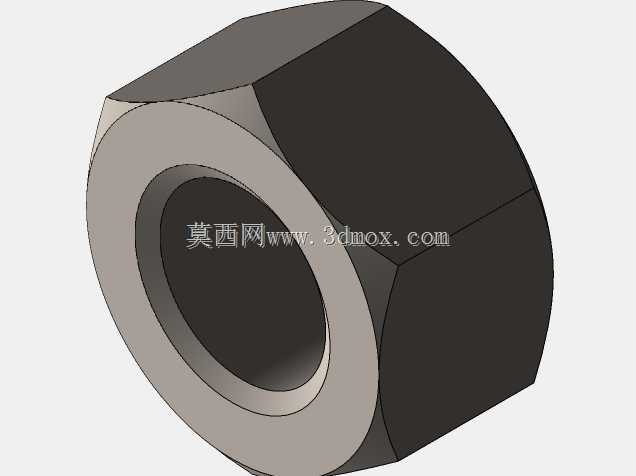

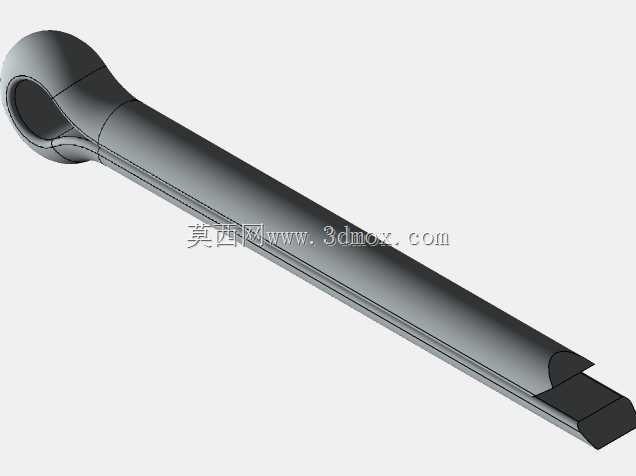

　　既保证了力臂的放大倍率足够，也避免了手柄下压到行程终点时出现过死点卡滞的问题，操作人员在整个压合行程中施加的力是线性变化的，在压头接触工件的瞬间能清晰感受到力反馈，方便控制压合深度，不会因为压力过大压损脆性工件。整套结构的所有活动铰接位置都预留了润滑脂加注空间，长期使用出现磨损松旷时，可以通过铰接点的调节螺钉消除配合间隙，不需要整体更换铰接部件，后期维护成本极低。底座底部做了平整安装面，可以直接通过螺栓固定在工作台面上，也可以加装快速夹钳实现工位间的快速转移，适配多品种小批量的柔性生产需求。在传感器小部件压装、香水喷头铆合、小型五金件冲点标记这类细分作业场景里，这类手动压装结构的实用性远高于大型自动化压装设备，不需要复杂的参数调试，

　　操作人员经过简单讲解就能上手作业，压装力度的控制完全依靠操作人员的手感反馈，对于压装力公差要求宽松的工序来说，作业效率反而比需要反复调试参数的自动化设备更高。结构建模时对所有运动部件做了干涉检查，手柄在整个摆动行程范围内不会和C型架本体发生碰撞，压杆上下运动的极限位置都做了硬限位，避免弹簧过度压缩导致的失效问题，外露的运动部件没有尖锐棱角，操作过程中不会剐蹭操作人员的手部，符合手动作业工装的安全设计要求。
