带导向杆压缩弹簧减震支撑组件

　　这类带导向杆的压缩弹簧支撑组件，在工业设备里的应用场景覆盖极广，小到小型自动化输送线的工位缓冲、精密检测设备的隔振支撑，大到小型动力机组的辅助减震、户外机柜的安装缓冲，都能见到这类结构的身影。和无导向的裸弹簧不同，这套组件的核心设计逻辑，就是解决普通压缩弹簧在受偏载、侧向力时容易出现的侧弯、失稳、弹出移位问题，很多现场运维的工程师都遇到过，设备上的裸弹簧用久了，因为安装面不平行、受力方向有偏移，弹簧会慢慢歪扭，轻则弹力衰减、缓冲失效，重则弹簧直接从安装位弹出，造成设备卡滞甚至安全隐患，而穿在弹簧中心的导向杆，就是从结构上彻底规避这类问题的关键。

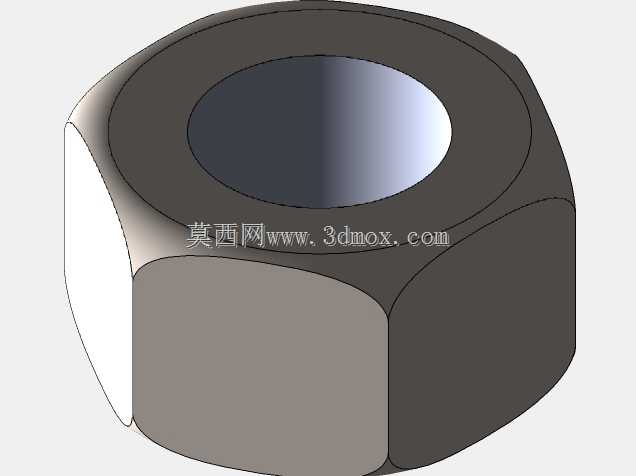

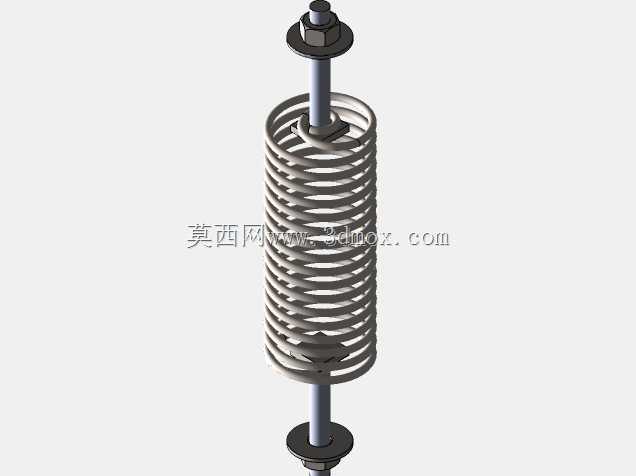

　　从实际功能来看，这套组件同时承担了弹性缓冲、承载支撑、位移导向三个核心作用，中心的金属导向杆一端带限位端头，配合端部的安装垫片，既给弹簧提供了轴向的滑动导向，也限制了弹簧在最大压缩量时的并圈冲击，避免弹簧被压并后产生永久塑性变形。两端的弹簧座做了贴合弹簧端部圈径的定位台阶，弹簧的两端支撑圈是磨平处理的，和弹簧座的接触面完全贴合，不会出现端部圈打滑、偏移的问题，上端的锁紧螺母结构，可以根据实际安装需求调整弹簧的预压缩量，在不同的承载工况下，不需要更换弹簧，只需要调整螺母的锁紧位置，就能获得合适的初始支撑力，这点在现场调试的时候非常实用，很多设备现场安装时的实际载荷和设计值有偏差，这种可调预压的结构能大幅降低调试的配件更换成本。

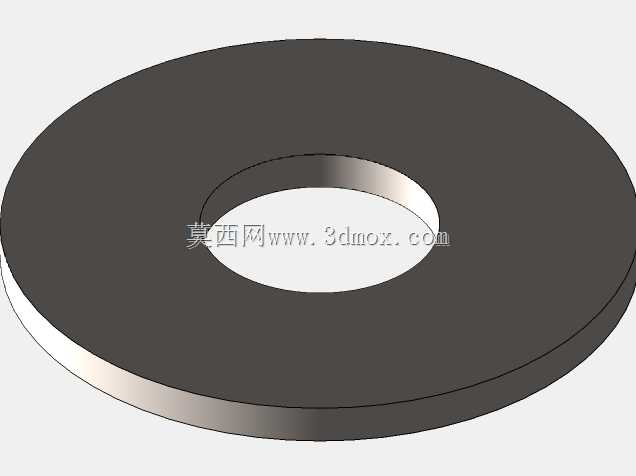

　　从安装边界来看，这套组件的安装尺寸适配性很强，中心导向杆的光杆段直径和弹簧内径的间隙控制在合理范围，既不会因为间隙太小导致弹簧伸缩时和杆体摩擦产生异响、磨损，也不会因为间隙太大失去导向作用，两端的安装垫片上预留了固定孔位，可以直接通过螺栓固定在设备的安装基座和被支撑部件之间，不需要额外设计复杂的弹簧安装腔，对于结构紧凑、安装空间有限的设备来说，这种集成式的组件能大幅减少结构设计的工作量。

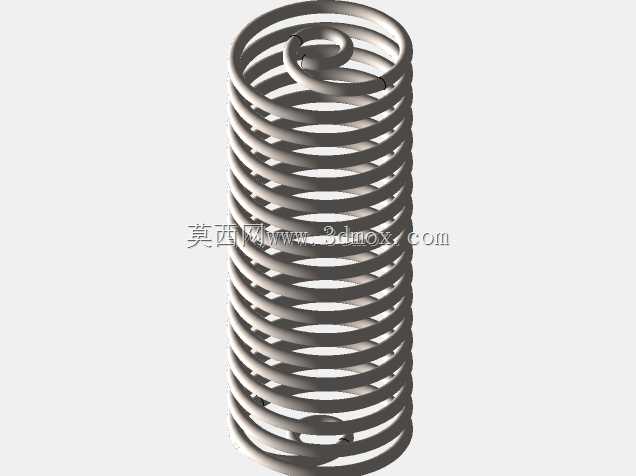

　　设计这类组件的时候，首先要根据实际工况的最大载荷、冲击频率确定弹簧的线径、有效圈数和自由高度，弹簧的刚度选择要匹配被支撑部件的重量，既要保证缓冲时的压缩行程足够吸收冲击能量，也要避免刚度过小导致支撑太软、设备运行时出现过大的晃动，同时要校核导向杆的长径比，避免导向杆本身在受压时出现失稳弯曲，杆体的表面粗糙度要控制在合理范围，减少弹簧伸缩时的摩擦阻力，端部的锁紧结构要设防松设计，避免设备长期振动导致螺母松动，预压量偏移。另外弹簧的表面处理要根据使用环境选择，普通室内工况用发黑处理即可，户外或者有腐蚀的工况要做镀锌或者喷塑处理，避免弹簧锈蚀导致弹力失效。

　　在实际选型使用时，要注意组件的最大工作行程不能超过弹簧的有效压缩量，预留至少10%的压缩余量，避免弹簧被压并，同时安装时要保证两端安装面的平行度，尽量让受力方向和导向杆的轴向重合，虽然导向结构能承受一定的偏载，但长期过大的侧向力还是会加剧杆体和弹簧端部的磨损，缩短组件的使用寿命。这类结构相比橡胶减震块，优势在于使用寿命更长，弹力特性线性度好，不会像橡胶件那样出现老化、温度变化导致刚度变化的问题，在对缓冲支撑稳定性要求高的工况下，可靠性要高很多。
