G型螺旋压紧夹钳结构设计

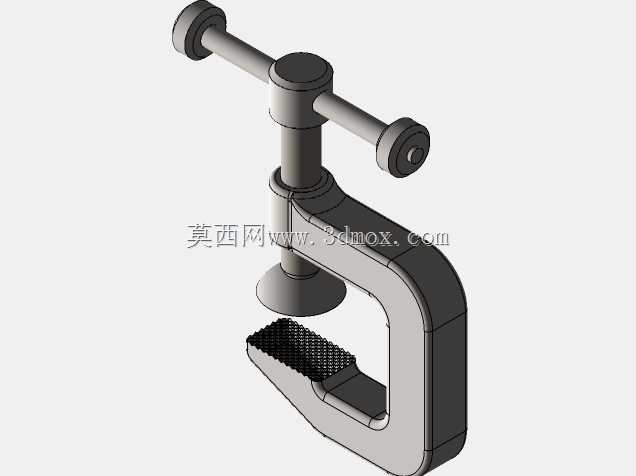

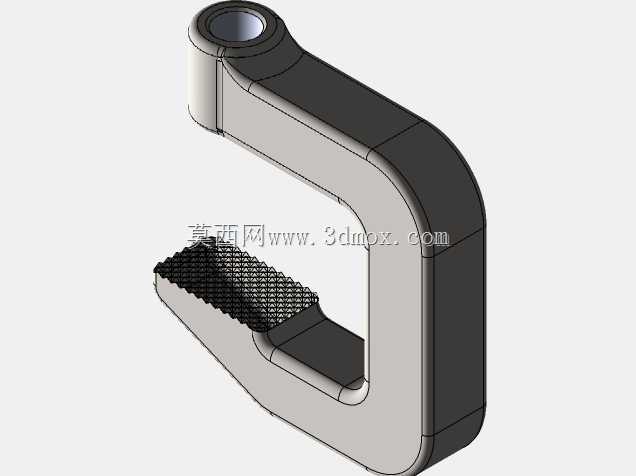

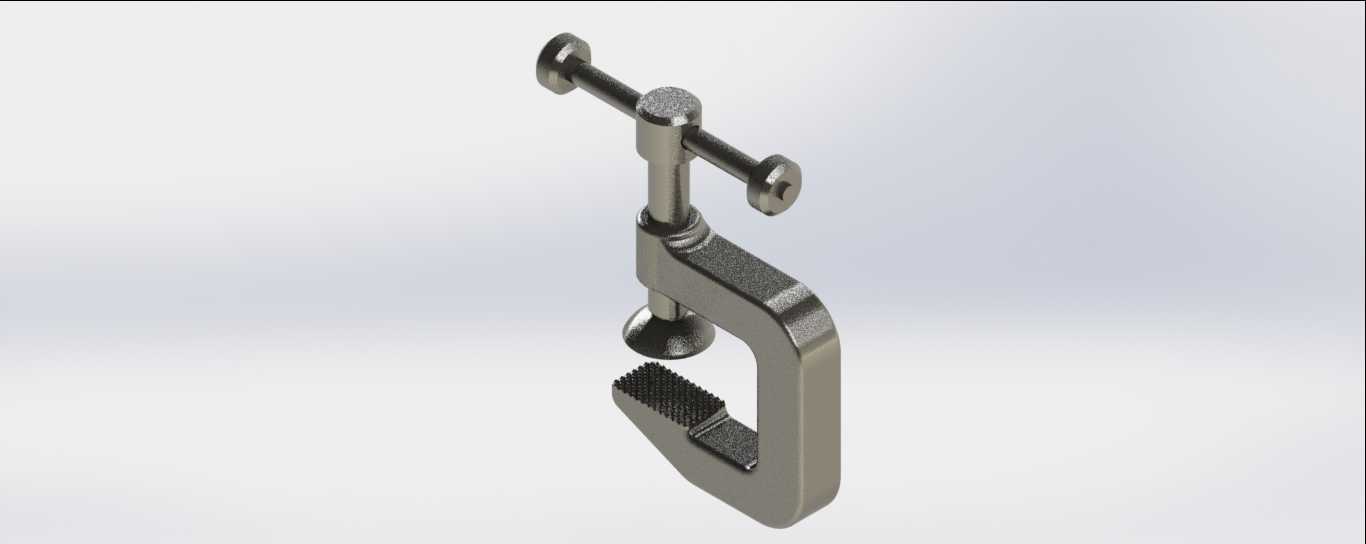

　　这类G型螺旋压紧夹钳，是车间现场、装配工位、维修场景里出镜率极高的手动夹持工装，不管是小批量零件的钻孔定位、胶粘件的保压固定，还是焊接工位的工件临时限位，甚至是家用场景里的木工粘接、管件临时固定，都能看到它的身影，核心作用就是通过手动施加的螺旋力，将两个或多个待贴合的工件牢牢压合在钳口的开口范围内，避免加工或装配过程中工件出现移位、翘曲、松脱的问题。从结构设计逻辑来看，整个夹钳采用C型一体式锻造框架作为受力主体，框架的刚性是整个产品的核心性能指标，设计时需要根据最大开口尺寸、额定夹持力来核算框架截面的抗弯强度，避免夹紧力过大时框架出现开口扩张变形，导致夹持失效甚至断裂。螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，

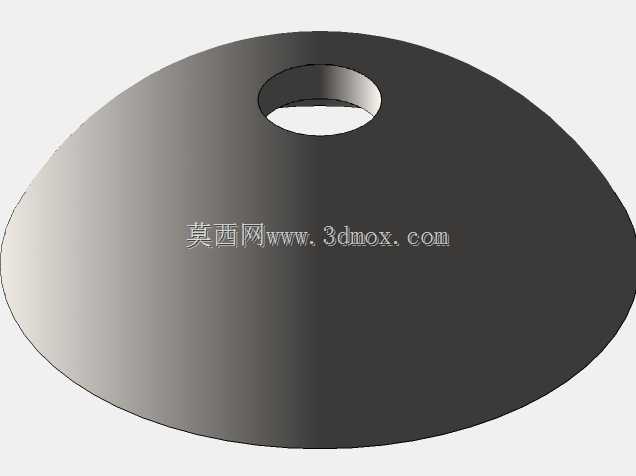

　　梯形螺纹的牙根强度更高，传动更平稳，自锁性能更好，夹紧后不会因为工件的振动出现螺杆自行回松的问题，螺杆顶端的压头采用活动式球面连接结构，夹紧时压头可以根据被夹工件的表面角度自动微调贴合面，不会因为工件表面不平整出现点接触压痕，也能避免夹持时工件被挤偏。钳口的固定夹持面设计有交叉滚花齿纹，齿纹的深度和角度经过反复验证，既能在夹持金属工件时提供足够的静摩擦力，防止工件打滑，又不会在硬度较低的铜、铝或者木质工件表面留下过深的压伤痕迹，针对表面精度要求高的工件，还可以在钳口处加装铜质或者橡胶材质的保护垫，避免夹伤工件表面。操作端采用T型转杆设计，转杆穿过螺杆顶端的通孔，可以自由滑动，需要施加较大夹紧力的时候，可以将转杆滑到单侧，加长力臂，

　　用更小的手部力量获得足够的夹紧力，不需要大扭矩操作时，握住转杆中部快速旋转就能实现螺杆的快速进退，提升夹持操作的效率。从安装和使用边界来看，这类夹钳不需要额外的固定基座，属于便携式手动工具，整体外形尺寸根据开口行程不同有多个规格，常规小规格的夹钳最大开口在50mm左右，喉深在30mm上下，整体长度不超过150mm，可以放进工具包随身携带，大规格的产品开口可以做到200mm以上，喉深超过100mm，用于夹持尺寸更大的工件，设计时需要注意螺杆的行程要比最大开口尺寸多出5-10mm的余量，避免螺杆旋到最顶端时出现卡死的问题。框架的C型开口内侧要做圆角过渡处理，避免应力集中在转角位置，长期受力出现疲劳裂纹，

　　螺杆和框架的配合螺纹段要保证足够的啮合长度，至少要达到螺杆直径的1.5倍以上，避免夹紧时螺纹滑牙。实际使用场景中，这类夹钳经常和焊接工作台、钻床工作台配合使用，用来替代复杂的专用快速夹具，在多品种小批量的生产场景下，不需要针对每个工件制作专用工装，只需要搭配不同规格的G型夹就能完成工件的快速固定，大幅降低工装制作成本，缩短生产准备周期。在设备维修场景中，遇到零部件过盈配合需要压装、密封件粘接需要保压、钣金件变形需要校正的时候，这类夹钳可以灵活调整夹持位置，提供稳定的持续压紧力，相比大型压机更加灵活便携。设计建模过程中，需要重点关注几个配合位置的公差：螺杆和框架螺纹孔的配合要采用间隙适中的过渡配合，既要保证螺杆转动顺畅无卡滞，又不能间隙过大导致螺杆晃动，影响夹持精度；活动压头和螺杆端部的连接要保留适当的活动间隙，保证压头可以在一定角度范围内自由摆动，同时不能出现松脱掉落的问题；T型转杆和螺杆顶端的通孔配合要保证转杆可以自由滑动，没有卡涩，转杆的两端要做墩头或者挡圈限位，避免操作时转杆从通孔中滑出。整个夹钳的表面处理一般采用发黑或者镀锌工艺，既可以提升零件的防锈能力，又不会因为涂层过厚影响螺纹的配合精度，握持的转杆部分可以做滚花处理，手上沾有切削液或者油污的时候也能稳定转动，不会打滑。
