三爪式拔销拆卸工具结构设计

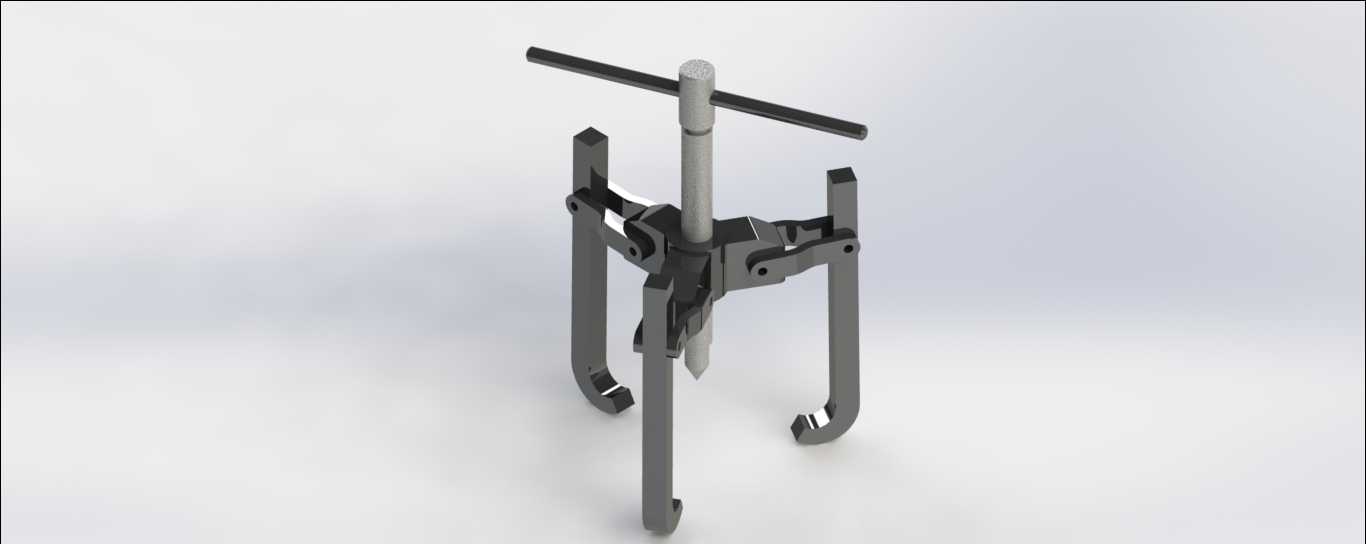

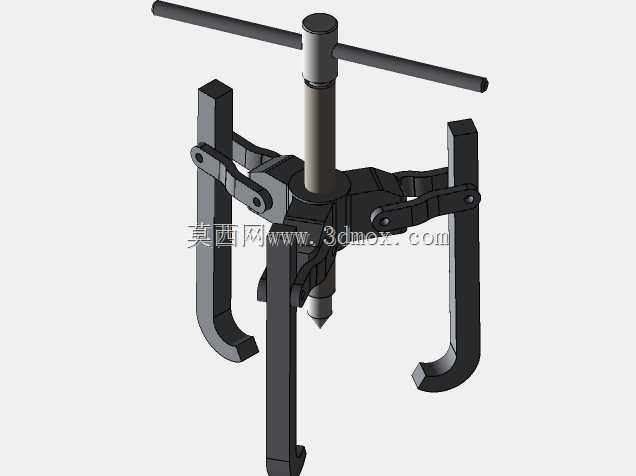

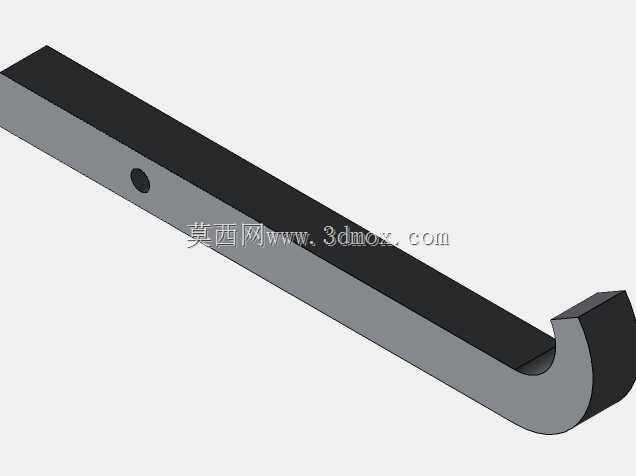

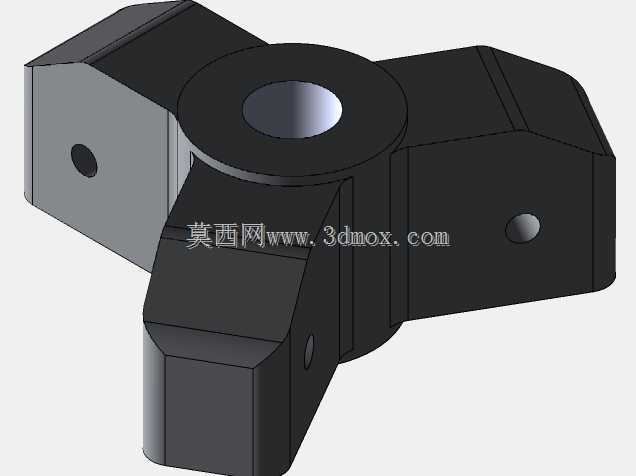

　　在设备运维、机械装配、产线检修的现场场景里，过盈配合销钉的拆卸一直是一线维修人员绕不开的操作难点，过盈量稍大的圆柱销、圆锥销如果采用撬棍撬动、冲子敲击的方式拆除，很容易损伤销孔配合面、造成周边零件变形，甚至直接导致工件报废，这款三爪式拔销拆卸工具，正是针对这类工况设计的手动拆卸工装。从结构布局来看，它采用了中心顶杆配合三爪联动的受力架构，顶部的T型旋转手柄和中心螺杆采用一体式传力设计，旋转手柄时螺杆沿中心轴线做直线进给，顶杆端部的锥形尖头可以精准抵在销钉的端面中心，保证拆卸过程中受力始终沿销钉的轴向传递，不会出现偏载掰弯销钉的问题。三个卡爪沿中心轴线呈120度均匀分布，卡爪的钩部做了内收的直角勾边设计，

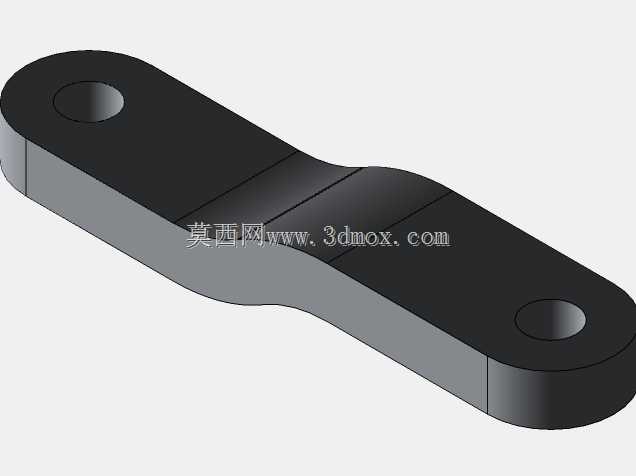

　　能够牢牢卡在被拆卸工件的销孔周边端面，或者直接勾住销钉外露的轴肩位置，卡爪和中心主体之间通过铰接销轴连接，能够根据被拆卸位置的空间大小调整张开幅度，适配不同直径规格的销钉拆卸需求，同时也能兼容不同厚度的工件安装面。设计过程中重点考虑了手动操作的受力合理性，中心螺杆的螺距选用了常规的梯形螺纹，既保证足够的传力强度，又能让操作人员在旋转手柄时获得合适的进给速度，不会因为螺距过大导致操作费力，也不会因为螺距过小增加空转行程。卡爪的截面做了加厚处理，在承受最大拆卸拉力时不会出现爪臂变形的问题，铰接位置的销轴采用了间隙配合，保证卡爪开合顺畅的同时，不会出现过大的旷量导致拆卸过程中卡爪滑脱。从安装边界来看，

　　这款工具的整体外轮廓在卡爪完全收拢时直径较小，可以伸入空间狭窄的设备腔体内部作业，中心顶杆的行程覆盖了常规规格销钉的拔出长度，不需要中途二次装夹就能完成整个拆卸流程。实际使用时，只需要根据销钉的外露长度调整三个卡爪的张开角度，将卡爪平稳贴合在工件的基准面上，让中心顶杆对准销钉的中心位置，匀速旋转顶部的T型手柄，随着螺杆的进给，顶杆对销钉施加持续的轴向推力，三个卡爪则反向勾住工件形成稳定的反作用力支撑，就能平稳将过盈配合的销钉从销孔中拉出，整个过程不会对销孔内壁、工件周边结构造成敲击损伤。和传统的两爪拉马相比，三爪的布局受力更加均匀，不会出现单侧受力导致销钉卡滞在销孔内的问题，顶部的T型手柄长度经过优化，

　　操作人员单手就能施加足够的旋转扭矩，不需要额外加接延长杆，在高空作业、设备内部狭小空间作业的场景下，这种紧凑的结构设计能够大幅降低操作难度。卡爪的钩部做了圆角过渡处理，不会在贴合工件表面时刮伤工件的加工面，对于表面精度要求较高的装配部位，也可以在卡爪和工件接触面之间垫上铜片进一步防护。中心顶杆的端部采用了高硬度材质设计，长期抵在销钉端面旋转进给也不会出现端头变形、打滑的问题，保证长期使用的可靠性。在日常的设备检修场景中，这类工具可以覆盖从小型精密仪器到重型工业设备的销钉拆卸需求，不管是装配过程中需要调整位置取出定位销，还是设备大修时拆除锈蚀的固定销，都能提供稳定的轴向拉力，避免暴力拆卸带来的零件损伤，相比敲击、撬压的传统作业方式，不仅作业效率更高，也能有效保护配合面的装配精度，降低维修过程中的零件报废率。
