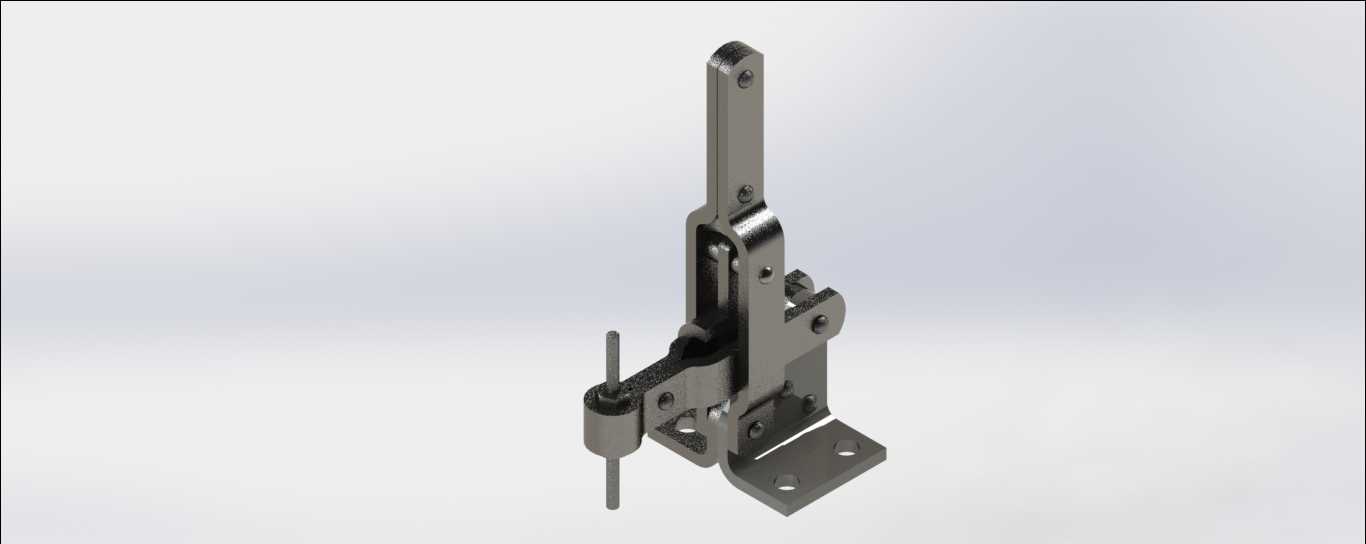

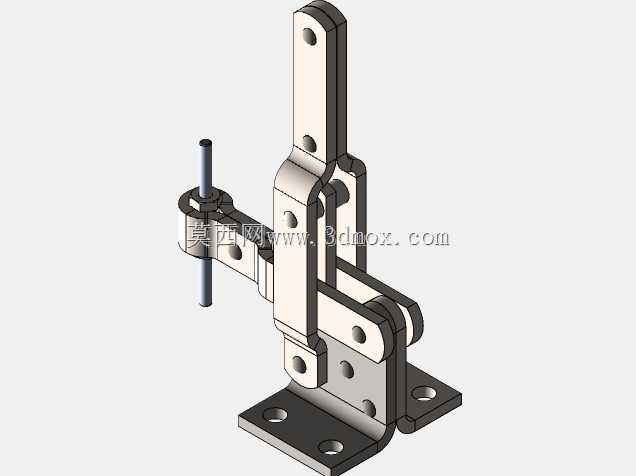

立式快速夹钳工装夹具三维结构

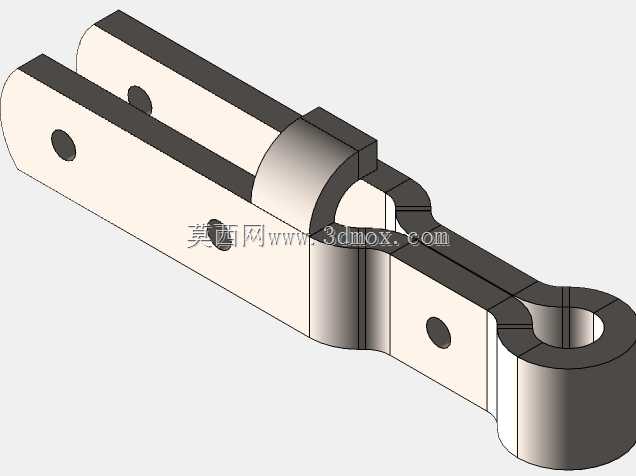

　　在工装治具、生产线定位工位、小型工件装配台的日常作业里，这类立式压紧夹钳的出镜率极高，不管是电子元器件焊装定位、木质工件胶合施压、小型钣金件钻孔固定，还是实验室测试台的样件装夹，都能看到它的身影。区别于卧式夹钳的侧向施力结构，这款立式夹钳的压臂沿垂直安装面的方向做圆弧下压动作，操作手柄的施力行程和压头的压紧行程通过内部连杆机构做力的放大，操作人员只需要施加很小的扳动力，就能在压头位置输出数百牛的压紧力，完全能满足绝大多数轻中型工件的装夹固定需求。从结构设计逻辑来看，这款夹钳采用了多连杆过死点锁止的核心原理，当手柄扳动到锁紧位置时，内部的传动连杆会越过机构死点，此时哪怕压头受到工件向上的反作用力，机构也不会自行松脱，

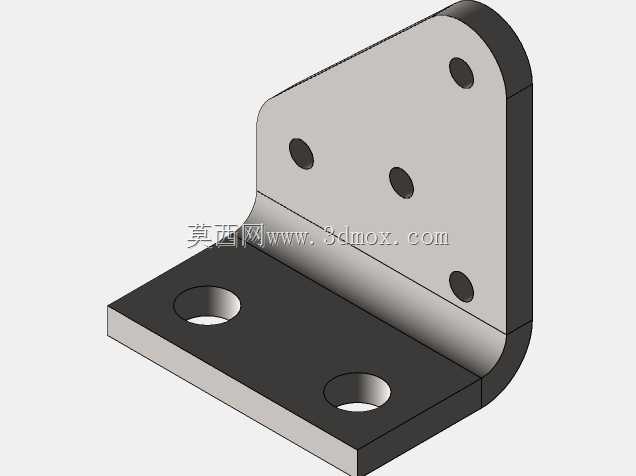

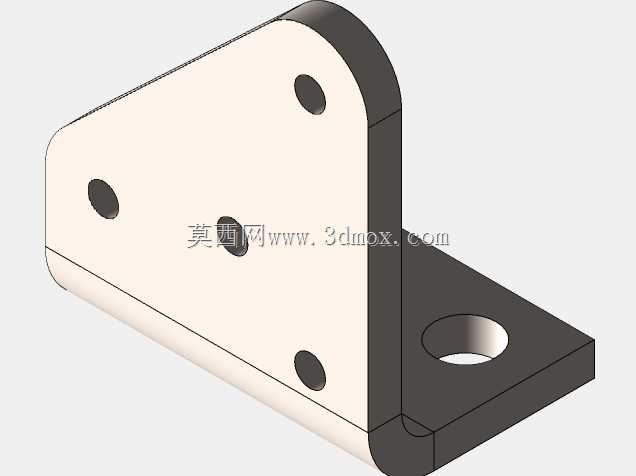

　　不需要额外增加锁止销或者紧固结构，就能保持持续的压紧状态，只有主动反向扳动手柄才能解除锁止，这种设计既保证了装夹的可靠性，又大幅提升了工件装拆的效率，单次装夹动作只需要1秒左右就能完成，比传统的螺栓压紧、压板压紧效率提升数倍。整个夹钳的底座采用带安装孔的平板式设计，两个沉头安装孔的孔位间距符合行业通用的安装尺寸规范，安装时只需要在工作台面或者工装基板上加工对应位置的螺纹孔，用内六角螺栓就能完成夹钳的固定，不需要额外做定制化的转接结构，适配绝大多数标准化工装基板的安装孔系。压臂部分采用长条形开槽结构，压头的安装位置可以沿着槽口做前后调整，能够适配不同高度、不同压紧点位置的工件，不需要更换夹钳就能覆盖一定尺寸范围内的工件装夹需求，

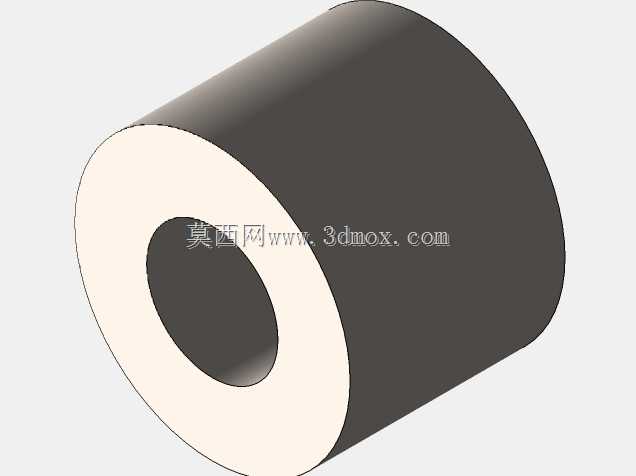

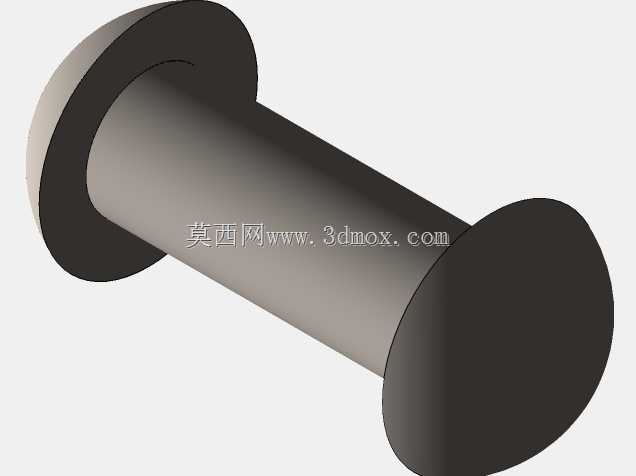

　　压杆末端的压头采用活动式结构，压紧时可以自动贴合工件表面，不会因为工件表面存在微小角度偏差就出现压接不实、压伤工件表面的问题。夹钳的所有铰接位置都采用了铆接式销轴连接，销轴和连杆孔之间的配合间隙控制在合理范围内，既保证了机构动作的顺畅性，不会出现卡滞、晃动感，又能控制长期使用后的磨损量，延长夹钳的整体使用寿命。主体承载的连杆、底座、压臂部件都采用冷轧钢板冲压成型后做表面镀锌处理，既保证了构件的结构强度，在频繁扳动、承受压紧反力的时候不会出现构件变形，又能在常规车间环境下具备不错的防锈能力，不需要做额外的表面防护就能长期使用。从安装边界尺寸来看，夹钳处于完全松开状态时，压臂抬升的高度足够让操作人员顺利取放工件，不会和工件、

　　周边的工装部件产生干涉，锁紧状态下整体的外轮廓尺寸紧凑，不会占用过多的工作台面空间，在排布多工位工装的时候，可以在有限的台面上布置更多的装夹点位，提升工装的空间利用率。在实际选型应用的时候，需要重点关注压头的最大压紧行程、底座的安装孔位尺寸、锁紧状态下的整体高度这几个核心参数，确保夹钳的动作范围不会和工件、周边的加工工具产生干涉，同时压紧力的大小要匹配工件的装夹需求，避免压紧力过大压伤薄壁工件，或者压紧力不足导致加工过程中工件移位。这类夹钳的三维建模过程中，需要重点还原连杆机构的运动配合关系，尤其是死点位置的构件相对角度，要和实际产品的动作逻辑完全一致，建模时每个铰接位置的销轴直径、连杆厚度、配合间隙都要按照实际加工公差做还原，才能在做运动仿真的时候准确模拟夹钳的开合、锁止动作，为后续的工装设计、工位排布提供准确的三维参考。
