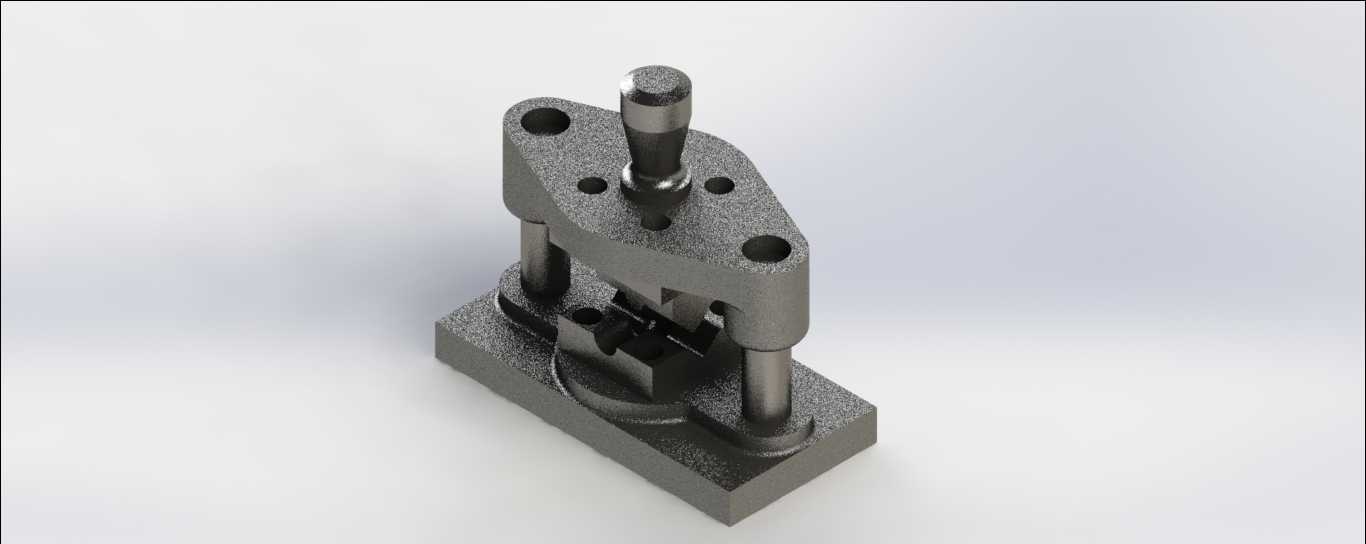

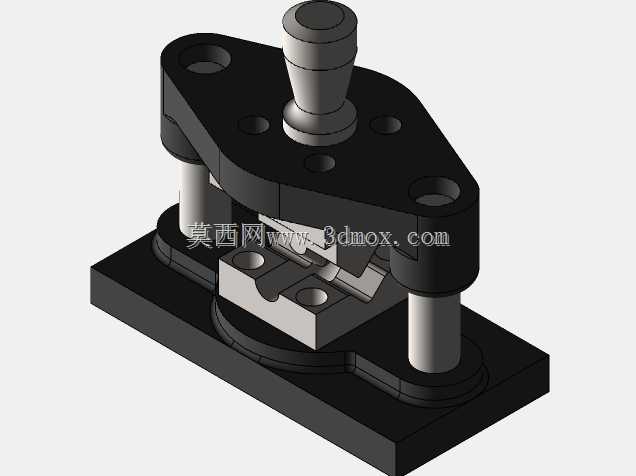

精密导向式冲压工位定位夹持工装结构

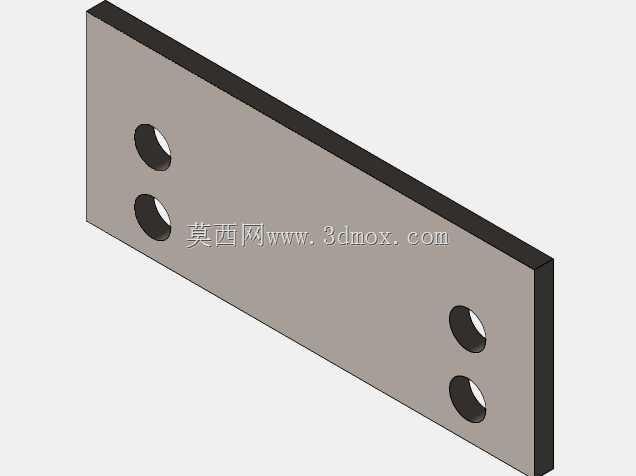

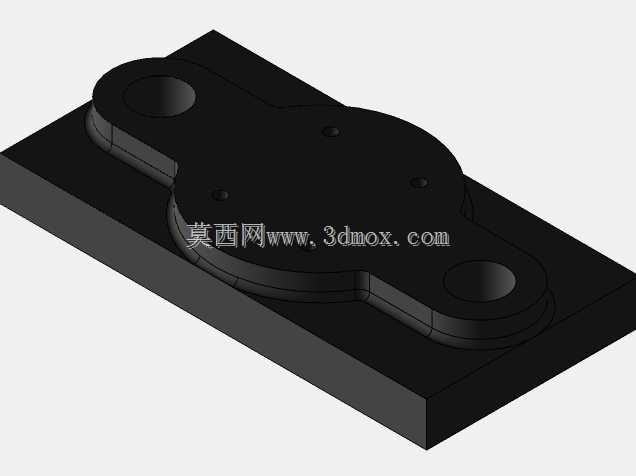

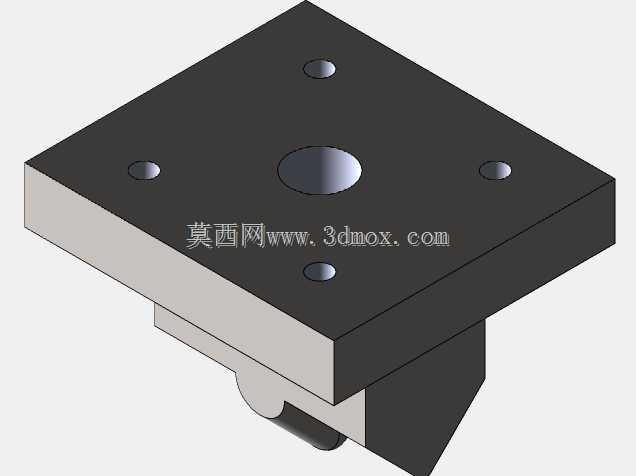

　　在连续冲压生产线的单工位工序排布里，这类带双导柱的定位夹持结构是保障小尺寸冲压件形位公差的核心构件，日常应用场景覆盖0.5-3mm厚度冷轧板、镀锌板的冲裁、浅拉伸、局部压印工序，尤其适配接插件端子、小型家电五金支架这类对孔位同轴度、边距公差要求在0.02mm以内的精密冲压场景。不同于常规的单导柱简易夹具，这套结构的底座采用整体式矩形安装面设计，安装边界的四个沉头孔位严格匹配标准压机工作台的T型槽间距，安装时不需要额外加工过渡垫板，直接通过内六角螺栓即可完成工位固定，底座上平面的定位槽公差控制在H7级，能够直接嵌入下模仁的定位凸台，消除模仁与夹具底座的装配间隙。上部的夹持座采用异形轮廓设计，

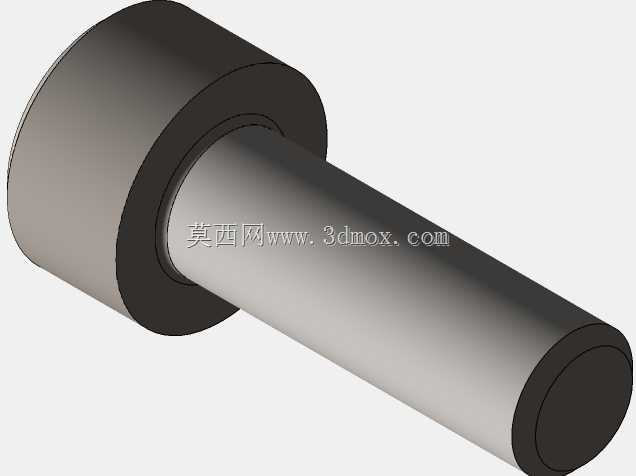

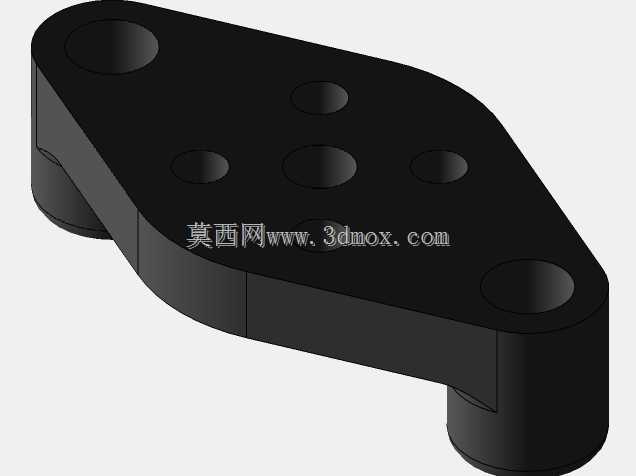

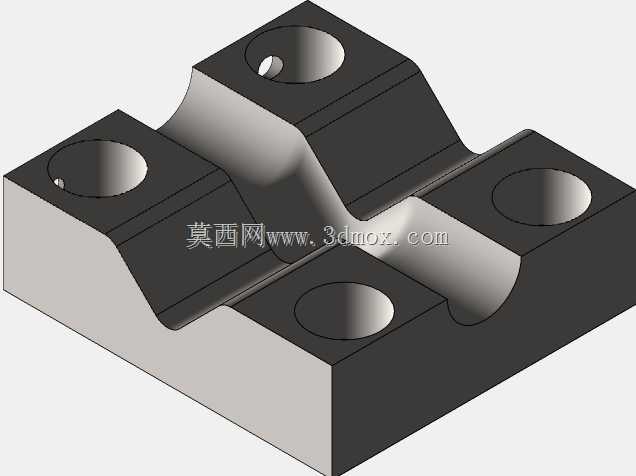

　　三个均匀分布的安装孔分别对应不同规格的夹爪固定位，可根据待加工工件的外形快速更换夹头，不需要整体拆卸工装主体；双导柱的排布避开了冲压落料的出料路径，导柱与导套的配合选用H6/h5的间隙配合，表面做渗氮硬化处理，长期往复运行的磨损量控制在每100万次行程不超过0.01mm，能够避免长期冲压振动带来的夹持座偏移问题。设计阶段优先考虑了工位的操作空间预留，夹持座的侧面做了斜角避让，既不会干涉自动送料杆的往复送进动作，也给人工抽检工件留出了足够的取放空间，导柱的行程长度经过严格核算，完全覆盖冲压过程中开模、取件、送料三个阶段的位移需求，不会出现导柱脱出导套或者行程不足导致夹爪碰撞下模的问题。夹持座中心的顶杆采用分体式设计，

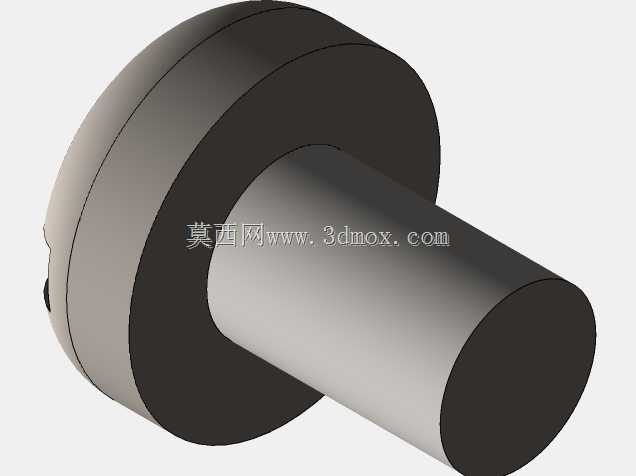

　　顶端的硬质合金压头可以根据工件的压装需求更换不同端面形状，既可以做冲压过程中的工件预压紧，也可以承担成型后的工件顶出功能，实现一套工装同时完成压料、定位、顶出三个工位动作，减少生产线的工位排布数量，压缩整线的占地空间。从受力角度看，底座的加厚设计能够分散冲压过程的瞬时冲击力，避免长期受力导致的底座变形，导柱根部的圆角过渡结构消除了应力集中点，在满负荷连续冲压工况下不会出现导柱根部断裂的失效问题，夹持座与导柱的连接采用过盈配合加骑缝销固定的方式，相比普通的螺栓连接抗冲击性能提升40%以上，能够适配高速冲床每分钟120-180次的行程频次。日常维护时，只需要定期给导套加注润滑脂，检查顶杆的复位弹簧弹力即可，不需要频繁拆解工装主体，大幅降低生产线的停机维护时长。
