多布拉迪卡重载平页合页铰链结构

　　做设备结构设计这么多年，平页铰链是最容易被新手忽略、却直接影响整套机构开合可靠性的基础零件，很多人做方案时随便拖个通用铰链模型凑数，等到样机调试阶段才发现安装孔位不对、开合间隙卡滞、承重不足导致页片变形，反而要花数倍时间返工调整。这款平页铰链的结构设计，是针对工业场景重载开合需求做的优化款，和市面上常见的薄款民用合页有本质区别。

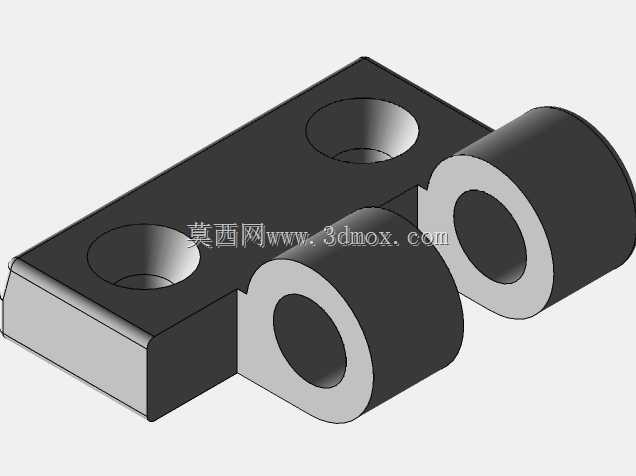

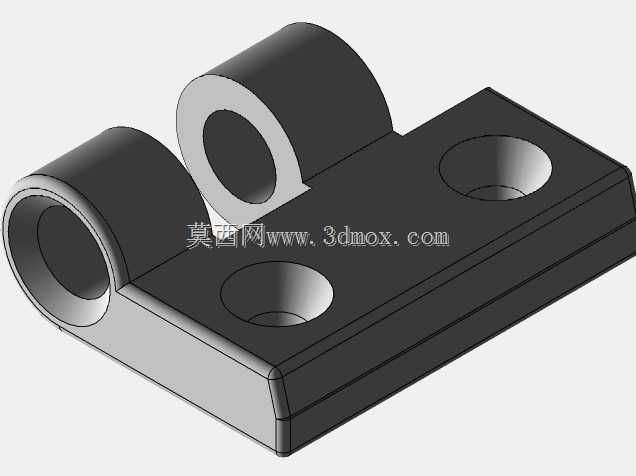

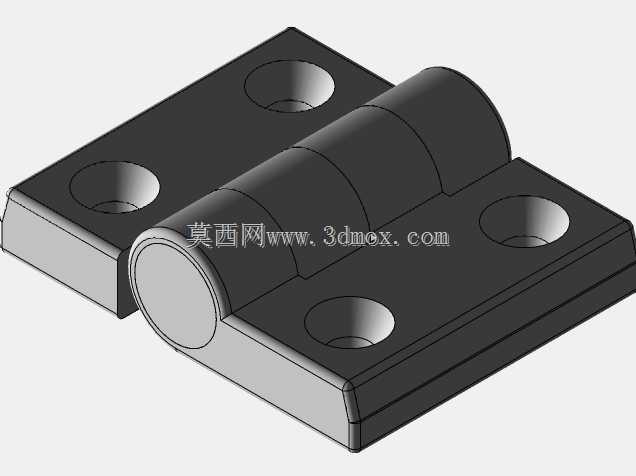

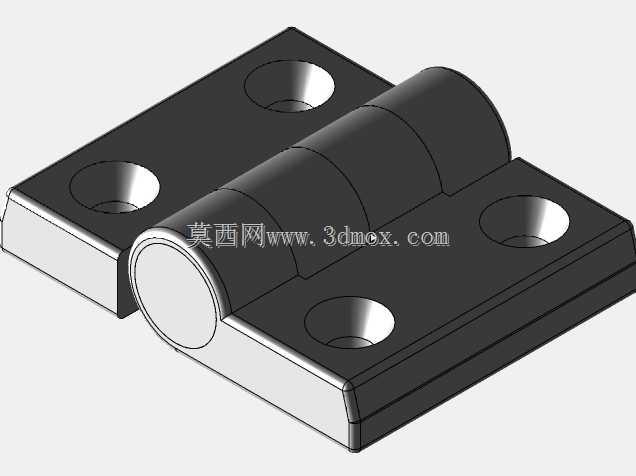

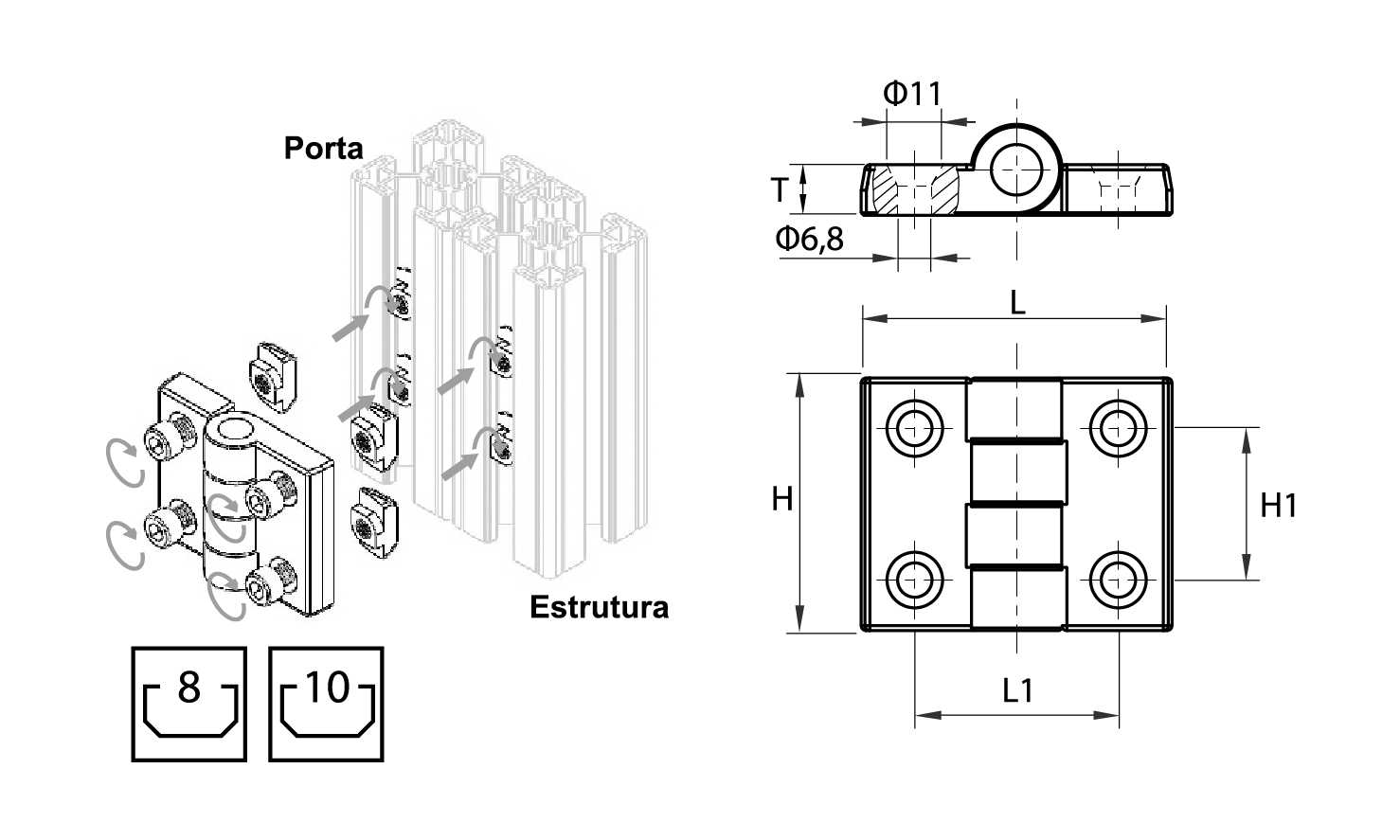

　　先从实际安装边界说，这款铰链采用对称双页片布局，每页片设置两个沉头安装孔，沉头孔的深度经过精确计算，适配对应规格的内六角圆柱头螺钉，安装后螺钉头完全没入页片平面，不会突出表面刮擦相邻结构，也不会在开合过程中与转动副产生干涉。两页片的安装面平面度公差控制在0.05mm以内，和安装基材贴合时不会出现翘边，能保证螺钉锁紧后受力均匀，避免长期使用后出现页片偏移、螺钉松动的问题。很多新手设计铰链安装结构时，容易忽略页片边缘的圆角过渡，这款铰链的页片外边缘做了R1.5的圆角处理，既避免安装时锐边割手，也能在开合过程中不会和相邻的钣金、型材边缘发生剐蹭。

　　转动副部分是这款铰链的设计核心，采用整体卷制的筒状轴套结构，轴套和页片是一体弯折成型，不是焊接拼接结构，从根源上避免了焊接变形导致的轴套同轴度误差，也不会出现长期承重后焊缝开裂的问题。轴套内部的配合间隙经过反复校核，径向间隙控制在0.03-0.05mm之间，既保证转动时没有卡顿感，也不会因为间隙过大导致开合时出现径向窜动。轴套的两端做了轻微的倒角处理，装配销轴时更容易导入，也不会因为轴套边缘的毛刺刮伤销轴表面，影响转动顺滑度。销轴和轴套的配合长度覆盖了整个轴套的轴向尺寸，承重时受力均匀分布在整个接触面上，不会出现局部应力集中导致的轴套变形、销轴弯曲的问题。

　　从应用场景来看，这款铰链的承重能力适配大部分工业设备的防护门、检修盖板、箱体箱门的连接需求，比如自动化设备的钣金防护舱门、工业控制柜的侧开检修门、小型设备的翻盖式操作面板、仓储设备的侧开挡板，都可以选用这款结构。和普通薄款合页相比，它的页片厚度更大，材质选用冷轧钢冲压成型后做发黑处理，表面硬度高，耐磨性能好，长期频繁开合也不会出现页片磨损松旷的问题。做三维建模时，这个模型的所有安装孔位、转动间隙、页片厚度都按照实际加工尺寸1:1还原，导入装配体后可以直接做干涉检查，不需要再反复核对安装尺寸，能大幅减少结构设计阶段的重复工作量。

　　设计这类铰链结构时，最容易踩的坑是转动角度的限位校核，很多人只考虑0度闭合和90度开启的状态，忽略了开合过程中两页片与安装基材的间隙，比如安装在带折弯边的钣金门上时，如果页片的转动半径计算错误，开合到45度左右就会和钣金折弯边顶住，导致门无法完全打开。这款铰链的轴套外径和页片厚度的比例经过优化，在常规2mm厚钣金门上安装时，不需要额外在门板或门框上开让位槽，就能实现180度范围内的顺畅开合，不需要额外做让位结构，能降低钣金加工的工艺复杂度。另外沉头孔的位置距离页片边缘、距离轴套中心的尺寸都符合通用五金安装规范，和市面上同规格的标准铰链安装孔位完全互换，如果后期设备维护需要更换配件，不需要重新打孔，直接替换即可。

　　从受力角度分析，这款铰链的每个页片设置两个安装孔，孔位间距经过优化，承重时两个螺钉的受力分布均匀，不会出现单个螺钉受力过大被剪断的问题。页片在轴套和安装孔之间的过渡区域做了轻微的加厚处理，这个位置是铰链承重时应力最集中的区域，很多廉价铰链就是在这个位置做的太薄，长期承重后页片从轴套根部断裂，这款结构在这个区域的厚度比页片主体厚0.8mm，能大幅提升结构强度，在额定承重范围内长期使用也不会出现塑性变形。做结构选型时，只要核算单扇门的重量不超过这款铰链的额定承重，按照门的高度均匀布置2-3个铰链，就能保证门的开合顺畅，长期使用不会出现下垂、卡滞的问题。
