1/8NPT内外螺纹90度直角弯通接头

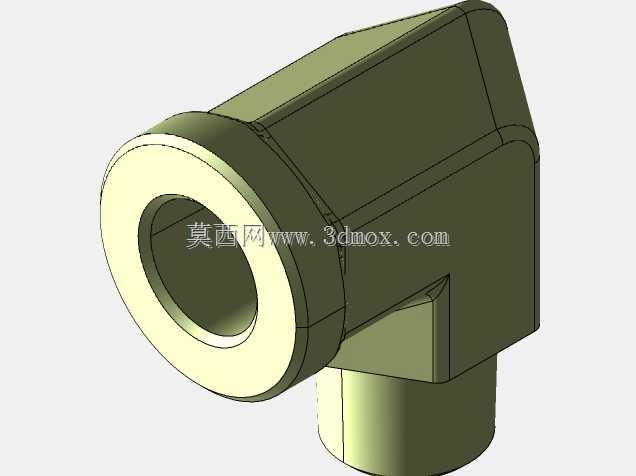

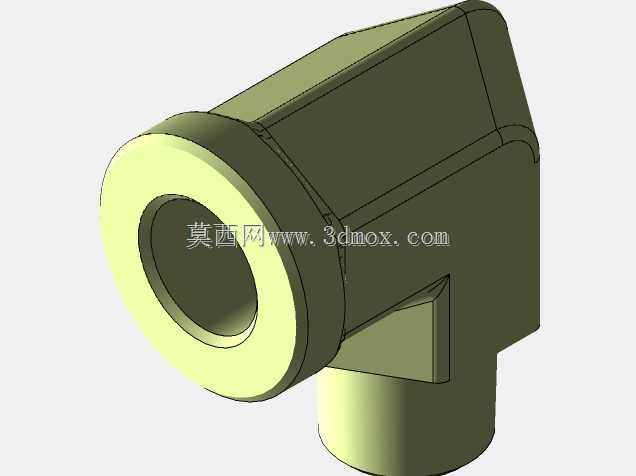

　　在气动控制回路、低压液压输送、小型流体管路布设的现场，经常会遇到管路需要直角转向同时完成内外螺纹转接的需求，这类场景下如果采用直接头加外接弯头的组合，不仅会增加管路的泄漏点，还会额外占用安装空间，在紧凑的设备阀岛、传感器安装位附近，多余的连接件甚至会干涉周边元器件的布线与拆装。这款90度弯通接头正是针对这类场景设计，一端采用1/8NPT外螺纹，另一端为同规格内螺纹，可直接完成管路直角转向的同时，实现外螺纹接口与内螺纹接口的转接，省去额外的转接件，减少管路节点数量。从结构设计来看，接头整体采用L型等径通路设计，内部流道做了圆弧过渡处理，没有直角突变的流道截面，能够降低流体在转向位置的压损，避免气路中出现紊流引发的压力波动，

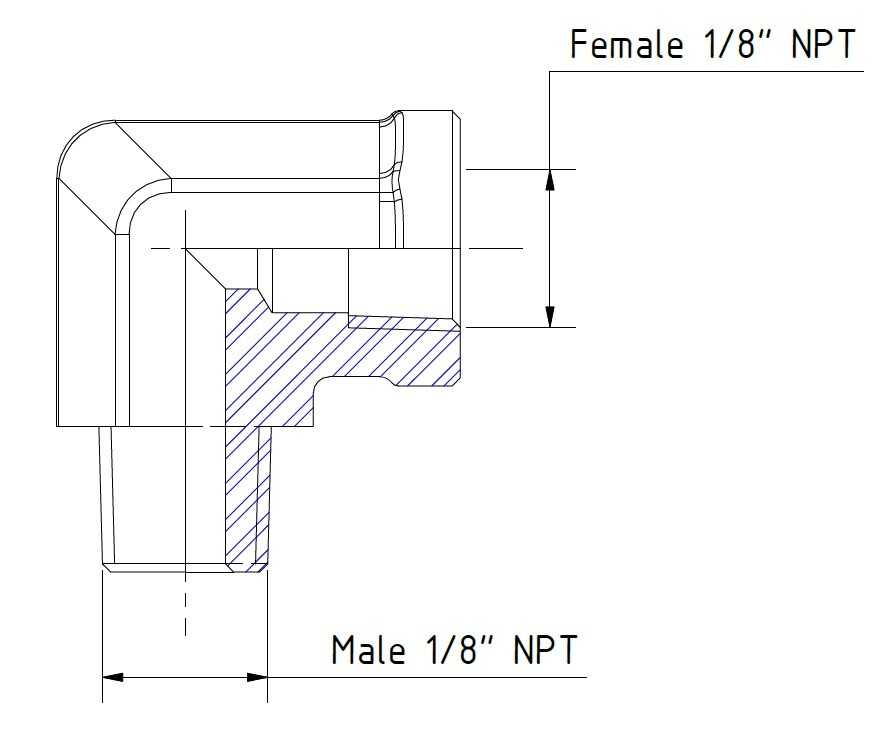

　　也能减少油路中杂质在转角位置的沉积概率。接头的实体部分采用等壁厚设计，剖面可见转角位置的壁厚做了均匀加厚处理，没有出现壁厚突变的应力集中区域，在承受管路额定压力时，应力能够均匀分布在弯角的圆弧过渡段，不会因为长期受压出现转角开裂的问题。外螺纹端的长度经过适配设计，能够满足常规面板安装、阀块安装的拧入深度需求，螺纹末端预留了密封件安装位，可搭配生料带或者NPT专用密封胶完成密封，不需要额外加装密封垫片；内螺纹端的入口做了倒角导向，方便对接外螺纹件的快速对中拧入，避免螺纹错牙损伤。安装边界方面，接头两个接口的轴线呈标准90度垂直布局，两个方向的伸出长度对称，在狭小空间布设时可以提前核算安装空间，不需要预留额外的操作余量，

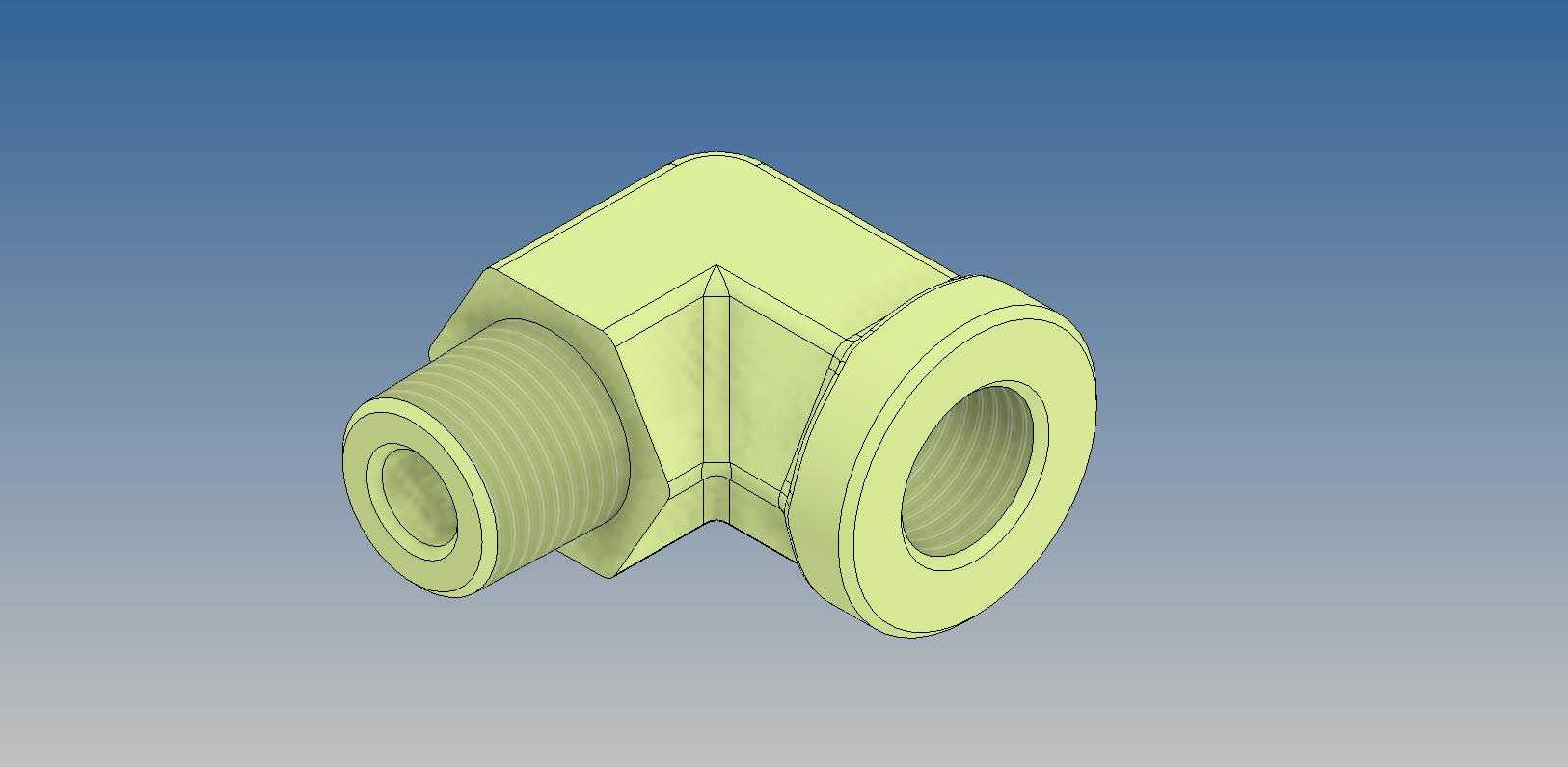

　　外螺纹端拧入对应基体后，内螺纹端的朝向正好与基体表面平行，方便后续管路的横向布设。在传感器配套安装场景中，这类接头常用来转接压力传感器、温度传感器的取压口，当传感器安装位置需要避开管路直冲、或者需要调整传感器的显示朝向时，通过该弯头可以在不改变管路走向的前提下，将传感器调整到便于观测、接线的角度，同时保证取压通路的密封性。在小型气动设备的气路排布中，这类弯头可以直接接在气缸的进出气口上，将气管走向调整为沿设备壳体平行的方向，避免气管垂直伸出被周边运动部件剐蹭，也能让设备内部的布线布管更加规整，减少气管弯折导致的气路不畅问题。设计建模过程中，螺纹部分严格遵循NPT螺纹的锥度标准，建模时还原了螺纹的牙型角度与锥度比例，

　　能够保证虚拟装配时与标准NPT接口的配合间隙符合实际装配要求，不会出现干涉或者配合过松的问题；弯角位置的外轮廓采用圆角过渡，没有尖锐的棱角，在实际加工时便于脱模或者切削加工，也能避免安装时划伤操作人员的手部或者周边的管线。接头的两个端面都做了平面度处理，当需要加装端面密封件时，能够保证密封面的贴合度，不会因为端面倾斜出现密封失效。从实际使用的适配性来看，该接头可以适配气动系统的压缩空气输送、低压液压系统的矿物油输送、常规工业场景下的冷却水输送等多种介质工况，只要在NPT螺纹对应的压力温度范围内使用，都能保证可靠的连接与密封效果。在设备维护场景中，这类一体式弯头相比组合式的转接结构，拆装更加便捷，只需要一次拧动就可以完成转向与转接的安装，不需要分别拆装两个连接件，能够减少现场维护的工作量，也降低了多次拆装导致螺纹损伤的概率。建模时还考虑了接头的扳手位设计，六角部位的尺寸符合标准扳手的卡口尺寸，在虚拟装配时可以预留对应的扳手操作空间，避免实际安装时扳手没有操作空间导致无法拧紧的问题。
