Schioppa312系列固定活动式工业脚轮

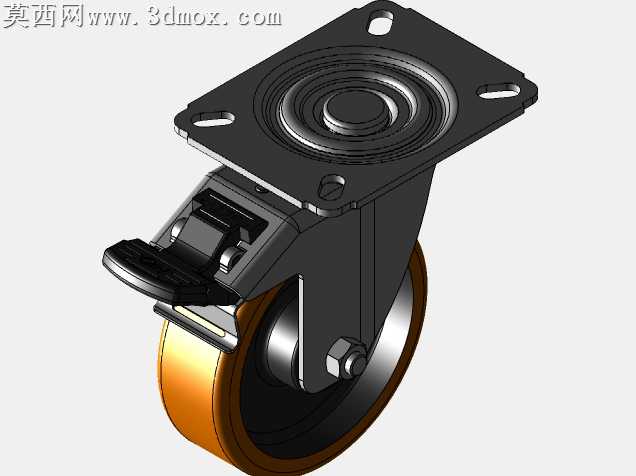

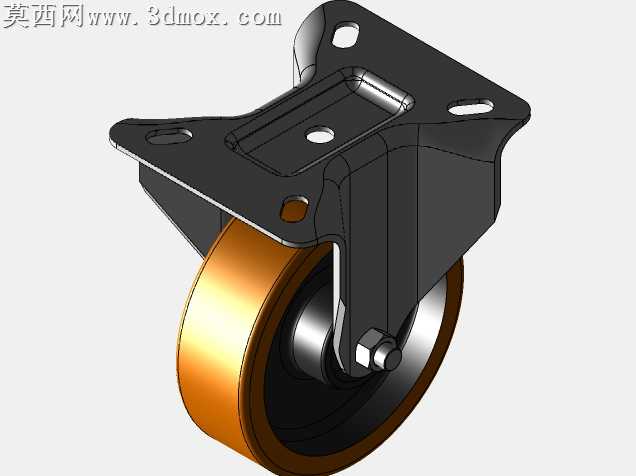

本模型为Schioppa312系列100mm规格固定与活动式工业脚轮，建模过程严格遵循实物测绘尺寸比例，完整还原脚轮的全部装配结构与细节特征。建模阶段首先完成顶部安装支架的结构搭建，支架采用弯折钢板成型结构，预留对应规格的安装孔位，孔位位置、孔径大小、支架弯折弧度、加强筋结构均按照实物参数精准绘制，还原支架的冲压成型特征，确保安装对接结构的尺寸精度。轮架部分完成与支架的铰接结构建模，固定款脚轮的轮架与顶部支架为刚性连接结构，活动款脚轮则预留回转铰接结构，可实现360度水平回转转向，铰接位置的轴套、限位结构均完整还原，保证结构运动逻辑与实物一致。滚轮部分采用金属轮芯外包高耐磨聚氨酯材质的结构设计，建模时分别构建金属轮芯、聚氨酯外层、中心轴承、轮轴、锁紧螺母等独立零件，还原各零件之间的装配配合关系，轮面的弧度、轮芯的加强结构、轴承的安装位均按照实物参数精准绘制。材质渲染阶段，顶部安装支架与金属轮架赋予黑色电泳金属材质，还原金属表面哑光磨砂的质感，调整材质粗糙度参数模拟真实电泳层的细微颗粒感；金属轮芯赋予抛光钢材材质，表现金属加工面的光泽质感；滚轮外层赋予橙黄色聚氨酯材质，调整半透明参数与粗糙度，还原聚氨酯材质略带弹性的哑光半光泽质感；轮轴、锁紧螺母等标准件赋予镀锌金属材质，还原镀锌层的亮银色金属光泽。设计思路上，该款脚轮定位中重载工业移动场景，100mm轮径兼顾通过性与安装高度要求，聚氨酯轮面具备静音、耐磨、保护地面的特性，金属支架结构保证载重强度，固定款用于直线移动场景的定向支撑，活动款用于需要转向调整的移动位置，两款脚轮安装尺寸统一可互换适配，模型完整呈现两款脚轮的结构差异与共通设计特征，所有零件的配合间隙、装配关系均符合实际生产装配要求，可用于设备移动机构的选型参考、装配模拟与结构展示。
