秋山AK555390ML12S18200C微型直流有刷电机

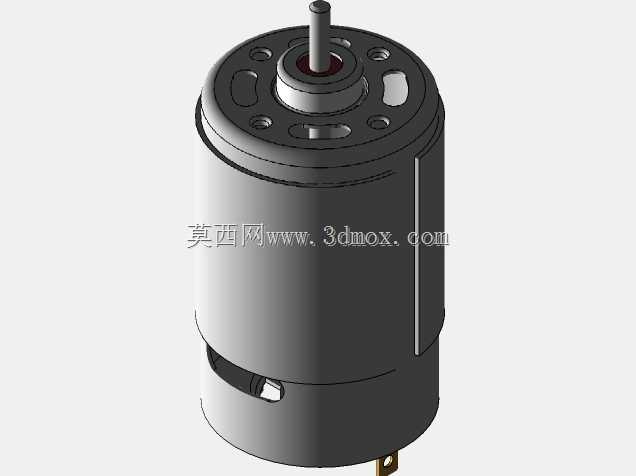

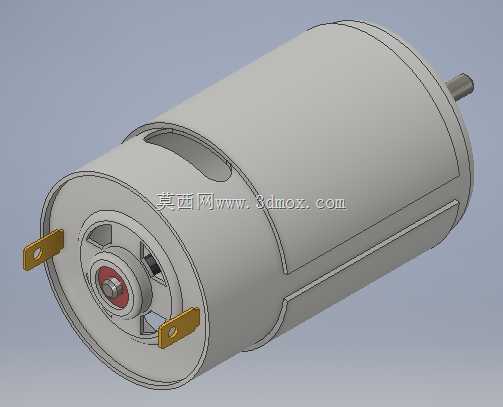

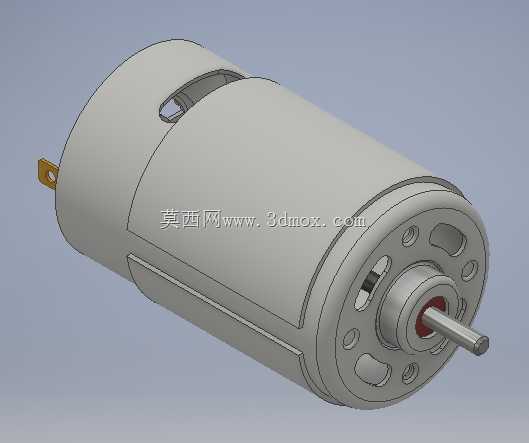

　　这款微型有刷直流电机，在小型电动执行机构、便携检测仪器、精密传动模组里的出镜率相当高，很多做小型自动化模组、手持电动工具、实验室小型搅拌装置的结构工程师，在选型阶段都会接触到同规格的产品。从结构设计来看，这款电机采用经典的圆形机壳布局，输出轴位于机壳端面中心位置，轴伸端做了适配标准轴承的定位台阶，端面上预留的多个安装孔位，既可以通过端面法兰直接锁附固定在设备安装板上，也可以搭配配套的电机抱箍实现圆周方向的夹持固定，能适配不同安装空间的布局需求。机壳侧面预留的通风槽，是针对小功率连续运行场景做的散热设计，能在电机带载运行时及时把电枢绕组产生的热量通过机壳传导散出，避免长时间运行出现过热退磁的问题，端面上的两个异形开槽，是生产装配阶段用于定位端盖、保证电刷与换向器同轴度的工艺结构，同时也能辅助提升端盖与机壳的连接抗扭强度，避免电机正反转切换时端盖出现松动错位。

　　从实际应用场景来说，这类小功率直流电机，常被用在小型流体控制阀的驱动端、便携检测设备的样本输送机构、桌面级小型传动实验台的动力源，还有部分民用小型电器的动力输出单元，它的输出扭矩特性适配轻载连续运行、频繁正反转切换的工况，启动瞬间的扭矩输出足够克服小型传动机构的静摩擦力，运行过程中的转速波动在同规格有刷电机里属于比较稳定的水平，不需要额外搭配复杂的减速结构就能直接驱动低负载的执行部件。做三维建模的时候，这款电机的结构还原需要重点关注几个边界尺寸：首先是输出轴的轴径与轴伸长度，这个尺寸直接关系到后续搭配联轴器、同步带轮或者输出齿轮的配合公差，轴端的定位卡簧槽位置也要准确还原，避免后续装配时出现传动件轴向窜动的问题；其次是机壳的外径与总长度，这个尺寸决定了安装位的预留空间，很多结构设计新手容易忽略电机尾部的电刷架凸起尺寸，导致安装时电机尾部和设备内部的其他元器件出现干涉；最后是端面安装孔的孔位分布与孔径，这个尺寸直接影响安装法兰的适配性，如果孔位偏差超过0.1mm，就会出现安装螺丝无法穿入的问题。

　　从设计思路上来说，这类通用型微型直流电机的结构，是经过多代量产迭代优化的，机壳采用拉伸成型的薄壁钢壳，既保证了足够的结构强度保护内部的电枢、磁瓦与电刷结构，又能尽可能控制整机重量，满足便携设备的轻量化需求。内部的磁瓦采用弧形贴装结构，和电枢的气隙控制在均匀的小间隙范围内，能有效提升磁能利用率，降低空载运行的电流损耗。电刷组件采用弹性压接结构，能在电刷磨损过程中持续保持和换向器的可靠接触，延长电机的有效使用寿命，同时电刷架的位置做了防呆设计，生产装配时不会出现装反导致电机转向错误的问题。在设备选型阶段，工程师需要重点核对这款电机的额定工作电压、空载转速与额定扭矩参数，匹配对应的驱动电路与负载特性，避免出现小马拉大车导致电机过载烧毁，或者选型余量过大造成成本与空间浪费的问题。在三维装配设计时，还要注意给电机的接线端预留足够的走线空间，机壳侧面的接线位置要避开设备内部的结构筋位，同时要考虑电机运行时的轻微振动，安装位可以预留薄型减震垫的安装间隙，降低电机运行时的振动传递到设备其他精密部件上。
