VARIVELOX三相异步电机带接线盒结构

　　在轻工输送、小型机床辅机、通风散热配套这类对动力输出稳定性有基础要求的场景里，这类带集成接线盒的三相异步电机是非常常见的动力源选型。不同于大功率高压电机的复杂安装结构，这款小功率电机的设计思路完全围绕紧凑安装、快速接线、常规环境防护这几个核心需求展开，从三维结构上能很清晰看到设计端对现场安装痛点的考量。

　　先看实际安装边界，电机主体采用卧式底脚安装结构，机壳为铸铁一体压铸成型，表面的散热筋沿轴向均匀排布，没有多余的突出结构，能适配设备侧狭小的安装腔位，输出轴为标准圆柱轴伸，带键槽结构，可直接通过联轴器对接负载轴，也能加装皮带轮实现带传动，轴伸端的油封结构直接集成在端盖内部，不需要额外加装密封端盖，减少了安装时的零件配套工作量。接线盒直接固定在机壳侧方的出线位，和机壳之间做了密封胶条压合结构，接线腔内部预留了足够的接线空间，三相电源线接入后不需要额外弯折线缆，接线端子的排布间距符合常规电工接线的操作空间要求，不需要特殊工具就能完成接线作业，盒盖的紧固螺丝采用防脱落设计，日常维护开盖时不会出现螺丝掉落丢失的问题。

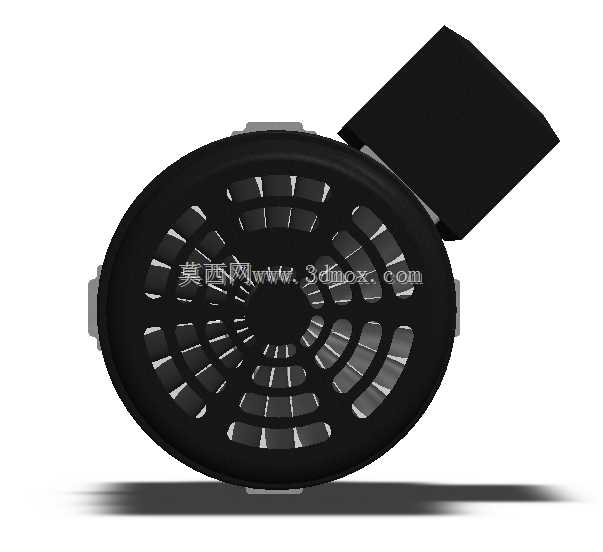

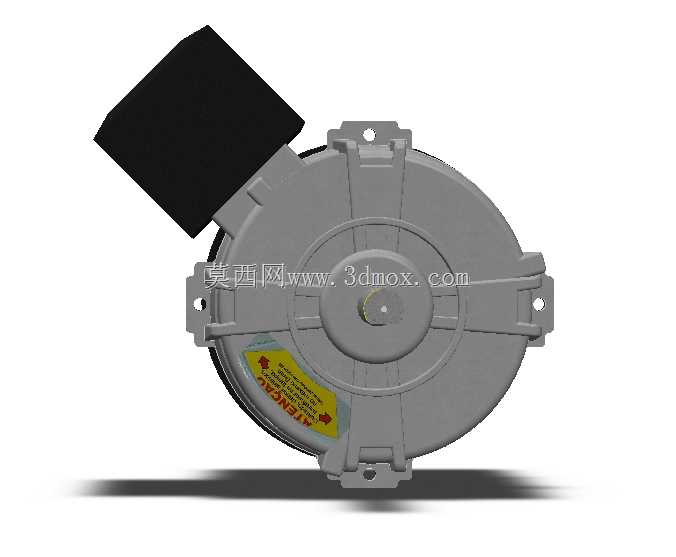

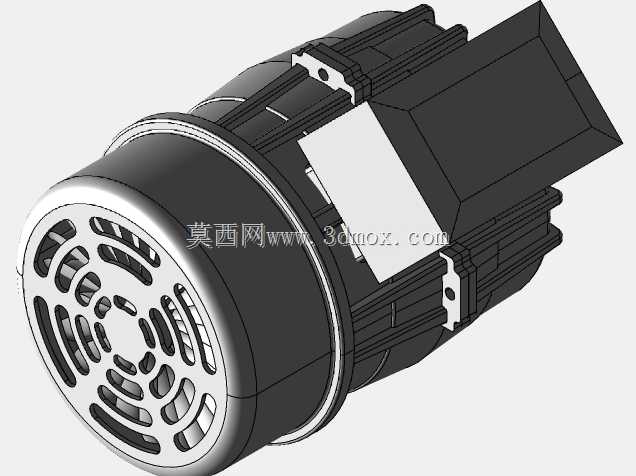

　　从功能特性上看，IP45的防护等级能满足普通车间内的使用需求，可阻挡日常的飞溅水滴、直径大于1mm的固体异物进入电机内部，不需要额外加装防护外罩就能直接用在车间通风、小型输送带驱动这类场景。电机的散热完全依靠转子自带的风叶，风罩为钢板冲压成型，通风孔的排布角度兼顾了进风效率和异物阻挡能力，长时间额定负载运行时，机壳表面的温度能稳定在绝缘等级允许的范围内，不会出现局部过热的问题。端盖和机壳的配合采用止口定位结构，装配时能自动保证定子和转子的同轴度，不需要反复调整端盖位置就能完成总装，后期维护拆解后重新装配也不会出现同轴度偏差导致的扫膛问题。

　　在实际选型适配时，这款电机的结构尺寸能直接替换同功率等级的标准Y系列三相异步电机，安装孔位的中心距、轴伸直径、轴中心高都符合通用电机的安装尺寸标准，不需要对原有设备的安装基座做二次加工就能完成替换。接线盒的出线方向可以根据现场布线需求调整，松开接线盒和机壳连接的紧固螺丝，就能旋转接线盒的朝向，适配从设备上方、侧方、下方不同方向走线的需求，不用额外加装走线弯头。电机的吊环结构集成在机壳顶部，小功率机型虽然重量不大，但集成吊环后，设备组装时用吊具起吊对位非常方便，也能避免人工搬运时磕碰输出轴或者散热筋。

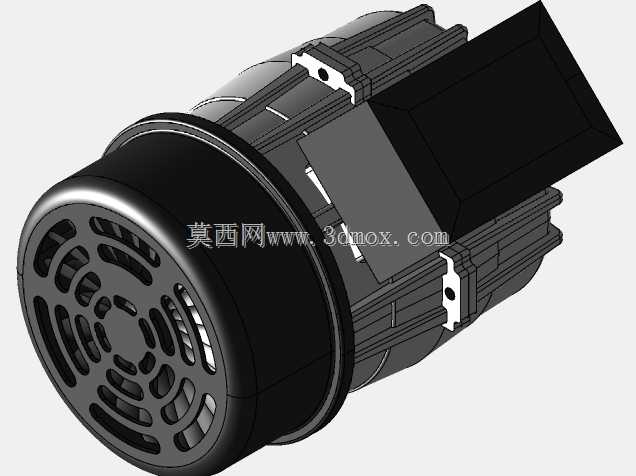

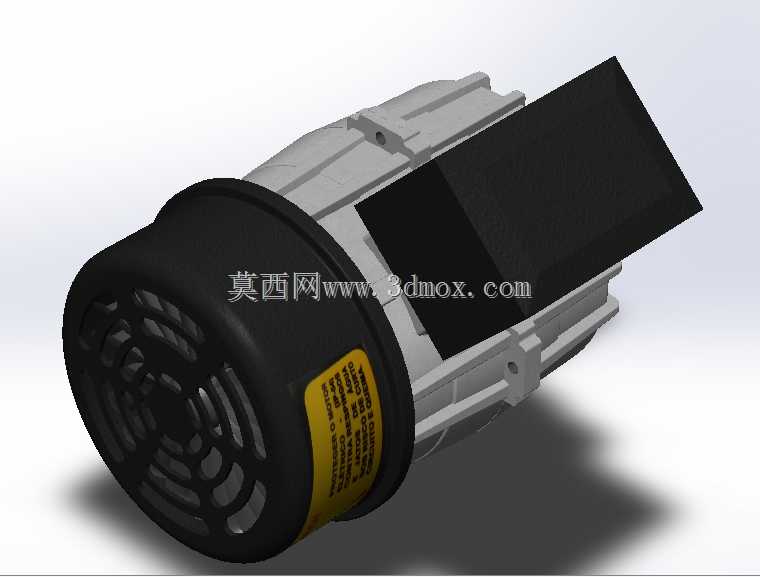

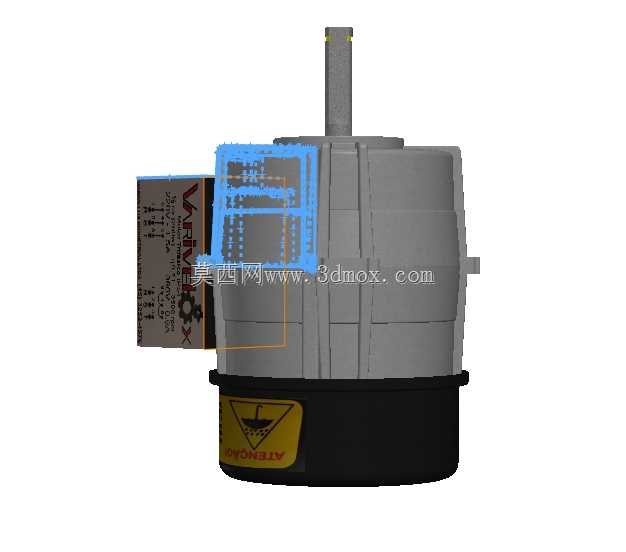

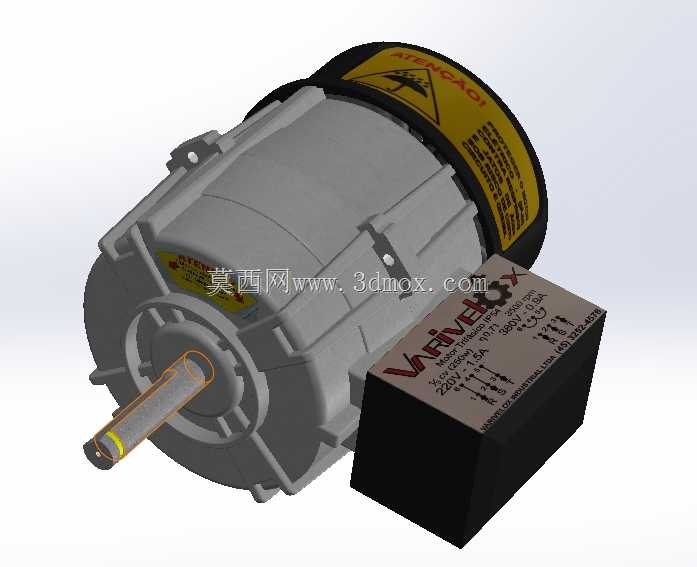

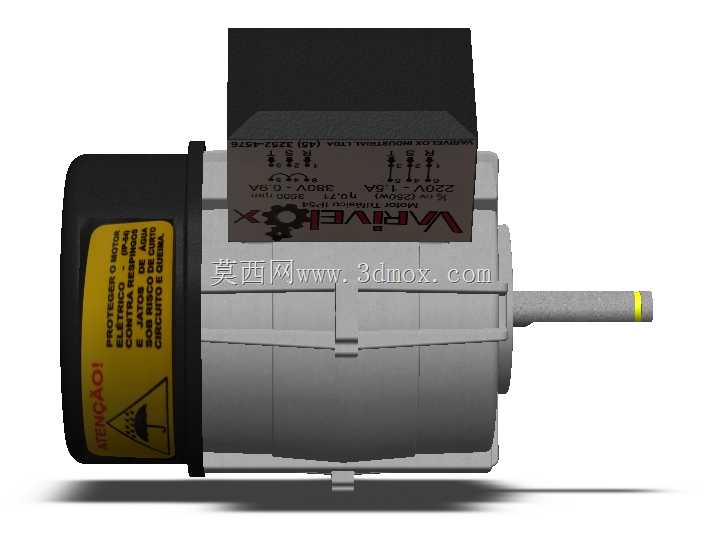

　　从三维建模的细节来看，模型还原了电机上的所有外部结构特征，包括机壳上的接地标识、接线盒上的铭牌标识区域、风罩上的通风孔阵列、输出轴上的卡簧槽结构，做设备整体装配时，能直接用这个模型做干涉检查，验证电机和周边设备结构的间隙是否足够，比如接线盒开盖时会不会和旁边的设备机架碰撞、输出轴加装联轴器后有没有足够的拆装空间、风罩和设备护板之间的散热间隙是否满足要求。对于做小型设备集成的结构工程师来说，这类标准动力部件的精准三维模型能大幅减少建模工作量，不需要自己从零开始测绘电机结构，直接调用就能完成装配布局，也能避免因为模型尺寸偏差导致的后期安装干涉问题。

　　在日常应用场景里，这类电机还常被用在小型食品输送线、包装机械的主驱动、车间排风扇动力、小型木工机械的动力源，因为结构简单可靠，维护成本低，对使用环境的要求不高，只要不是长期在浸水、多腐蚀性粉尘的环境里使用，都能稳定运行。设计时没有采用特殊的定制结构，所有的易损件比如轴承、油封、风叶都是标准通用件，后期维护更换时不需要找原厂采购特殊配件，在本地的五金机电市场就能买到适配的备件，这也是这类通用电机在工业现场被大量使用的核心原因之一。
