工业烤箱集成燃烧器整修整合设备结构

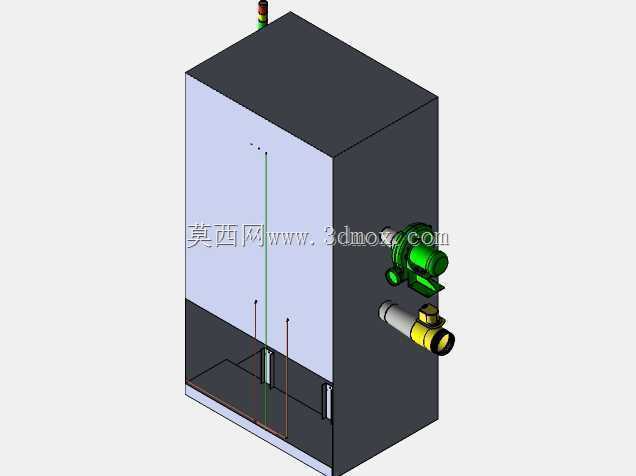

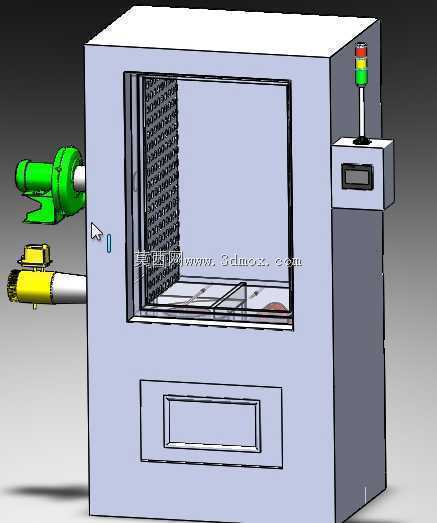

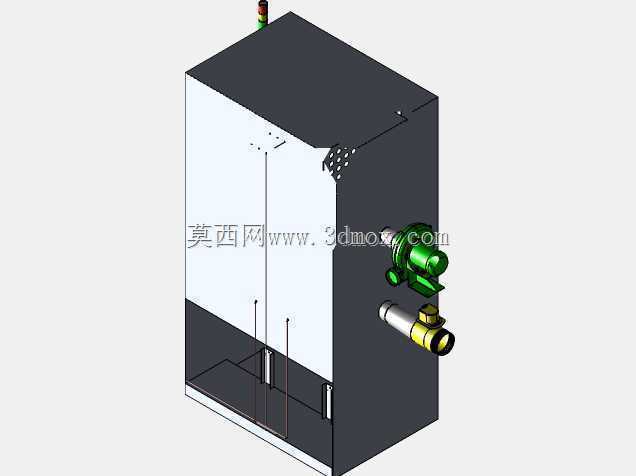

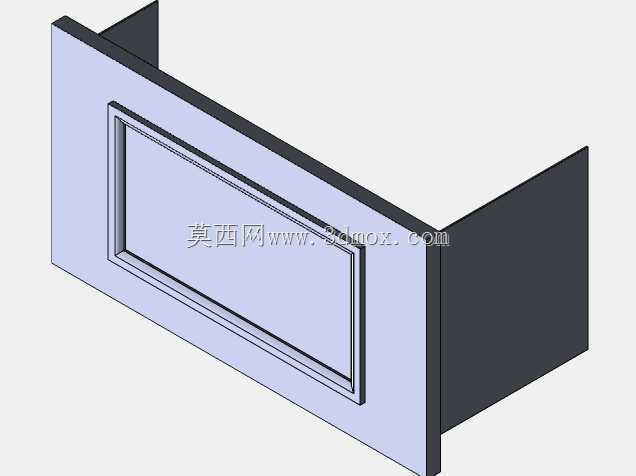

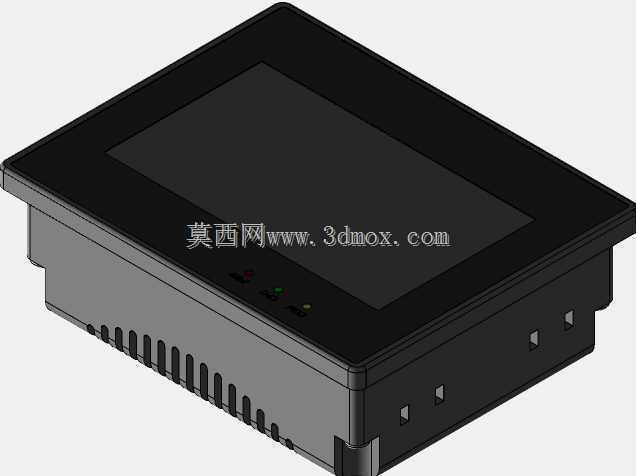

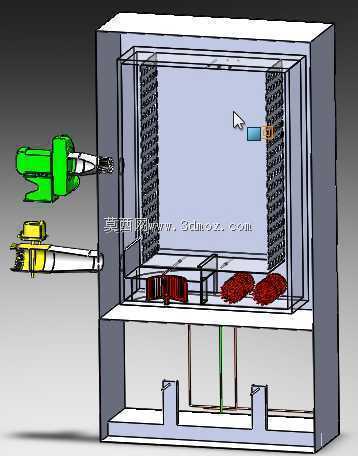

　　这套设备结构主要面向小型工件表面处理后的烘干、固化工序场景，常见于五金喷涂、电子元件封装、塑胶件后处理这类生产环节，可独立嵌入生产线末端作为工位处理单元，也可单独布置完成批次工件的热处理作业。设备主体采用立式封闭箱体设计，正面设置带观察窗的密封门，观察窗选用耐高温钢化玻璃搭配密封胶条，既可以在作业过程中直观查看内部工件状态，也能避免内部热量外泄、有害气体溢出，保障作业环境安全。箱体下部设置抽拉式接屑盘，可承接工件烘烤过程中掉落的漆渣、碎屑，日常清理维护时无需打开主作业腔，直接抽出托盘即可完成清洁，减少设备停机维护的时间。设备右侧集成独立控制立柱，顶部安装三色警示灯，可直观反馈设备运行、待机、故障三种状态，立柱中部嵌入操作显示屏，

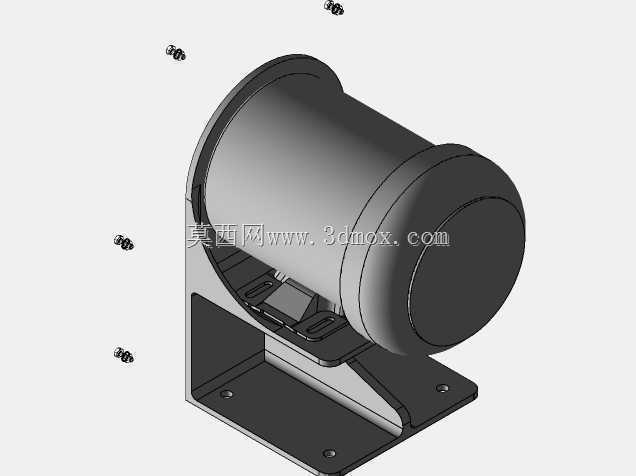

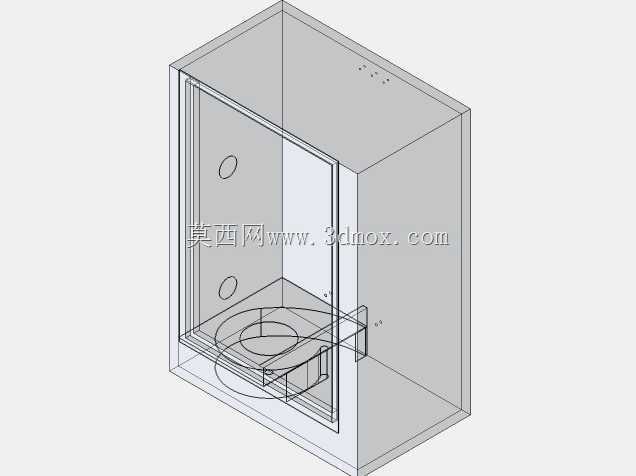

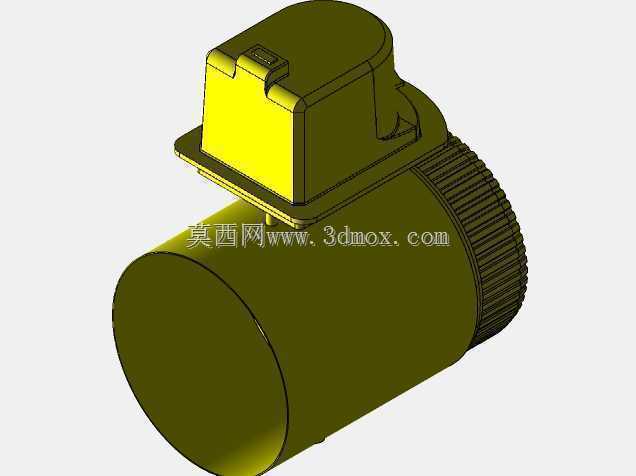

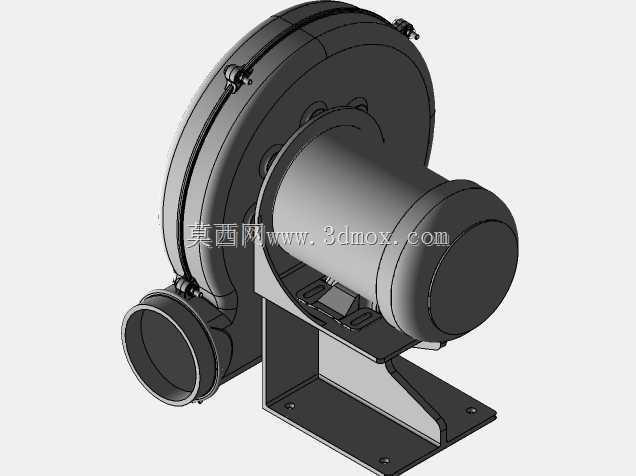

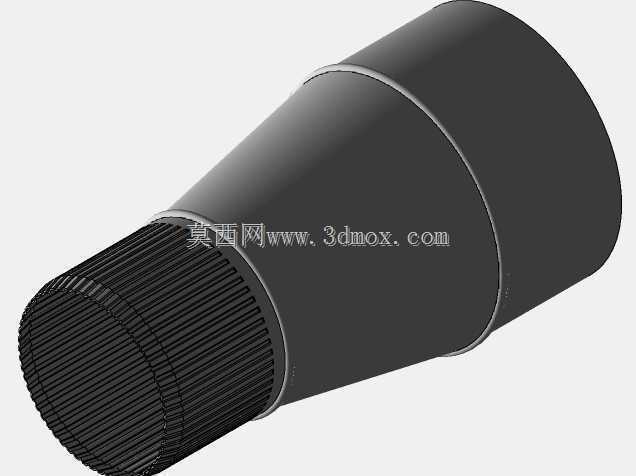

　　可直接设置烘烤温度、作业时长、循环风速等参数，操作面板高度符合人体站立操作的舒适区间，无需弯腰或抬手即可完成参数调整。侧面外接的燃烧器接口采用法兰式连接结构，可适配不同功率的燃气燃烧器或电加热组件，接口处预留密封安装槽，安装时可根据车间能源条件选择对应的加热模块，无需对主体箱体结构做二次改造。内部腔体侧壁排布均匀的导风孔，配合内置的循环风机可让腔体内温度差控制在±5℃范围内，避免出现局部温度过高导致工件烤焦、局部温度不足导致固化不完全的问题。设计阶段优先考虑了车间安装的边界条件，设备整体宽度控制在1.2米以内，深度不超过1米，无需预留过大的安装空间，底部预留四个地脚螺栓安装孔，可直接固定在水泥地面上，

　　也可搭配脚轮实现工位间的灵活移动。箱体外壳采用1.5mm厚冷轧钢板折弯焊接成型，内部填充50mm厚的硅酸铝保温棉，外壳表面温度在设备满负荷运行时不超过40℃，避免操作人员误触烫伤，同时也能减少热量损耗，降低设备运行的能耗。燃烧器与箱体的连接位置设置防火隔热挡板，可避免火焰直接冲刷箱体壁板，延长设备整体使用寿命，所有电气走线均布置在箱体侧面的独立走线槽内，与高温腔体完全隔离，降低线路老化带来的安全隐患。
