小型按钮式微中断控制开关结构

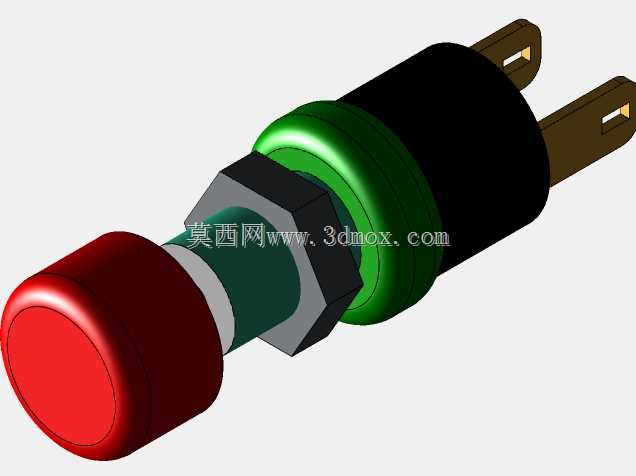

　　这类带红色操作帽的微型中断按钮，常被用在小型电控柜、手持检测设备、实验台控制回路里，作为回路通断的手动触发部件，很多时候承担紧急分断、信号触发、回路复位的功能，在低压控制回路里属于操作频次不高但可靠性要求极高的元件。从结构设计来看，整个部件采用轴向叠装的思路，最上端的红色操作帽采用圆弧顶面设计，一方面是增大手指按压的接触面积，避免操作时打滑，另一方面醒目的红色也符合工业控制里操作部件的色彩标识规范，操作人员能快速识别操作位置。操作帽下方的金属推杆是力传递的核心部件，采用小直径金属圆杆加工，表面做光滑处理，和中部的导向套做间隙配合，保证按压过程中推杆不会出现径向偏摆，长期操作也不会出现卡滞问题。中部的绿色环形件是安装定位结构，

　　在设备面板安装时，这个台阶面会贴合面板内侧，配合外侧的锁紧结构就能把整个按钮固定在预设的安装孔位上，不需要额外做复杂的固定支架，适合薄板类电控面板的快速装配。再往下的黑色段是内部触点的密封腔体，这个部分做了绝缘封装，一方面把内部的导电触点和外部环境隔离开，避免车间里的粉尘、切削液雾气进入触点间隙造成接触不良，另一方面也保证操作时的电气绝缘，避免操作人员误碰带电部件。最下端的两个平行插脚是电气连接端，采用标准间距的扁形插针设计，可以直接和对应规格的接插件对插，不需要焊接接线，装配的时候直接插合就能完成电气连接，后期维护更换的时候也能快速插拔，不用重新拆接线束，大幅降低现场维护的时间成本。从安装边界来看，这类按钮的整体径向尺寸很小，

　　适合在面板空间紧张的小型设备上布置，安装孔只需要匹配中部导向段的直径即可，轴向的安装深度只需要预留出插脚和接插件的配合空间，不需要在面板后方预留太大的操作空间，很多手持检测设备、小型实验仪器的面板上都会优先选用这类结构的按钮。设计的时候要重点考虑推杆的复位行程，按压行程控制在毫米级，既保证操作时有清晰的触感反馈，又不会因为行程过大造成操作力度过大，同时内部的触点采用瞬动结构，按压到位后立刻完成通断切换，避免出现触点半接触的拉弧问题，提升元件的使用寿命。在实际选型应用的时候，要注意这类按钮的操作力参数，不同使用场景下需要匹配不同的操作力，比如经常需要操作的位置要选操作力偏小的款式，避免长期操作造成手指疲劳，而在容易出现误碰的位置，

　　要选操作力稍大、带防误触结构的款式，避免设备运行过程中被意外触碰造成回路中断。另外这类按钮的插脚焊接或者接插的时候，要注意避免焊锡或者接插件的应力传递到按钮内部的腔体上，不然很容易造成内部触点移位，出现接触不良的问题，建模的时候也要把各个叠装部件的配合公差考虑进去，导向段和安装孔的配合要选合适的间隙配合，既保证安装的时候能顺利装入，又不会因为间隙过大造成按钮在面板上晃动。很多新手工程师在设计这类按钮安装结构的时候，容易忽略面板后方的插脚插拔空间，把其他元件布置得离安装面太近，导致后期装配的时候接插件没法顺利插合，或者维护的时候没法直接拔出按钮，必须拆掉周边其他元件，反而增加了维护难度。还有操作帽的突出高度也要做合理控制，突出面板太高容易被过往的物件剐蹭误触发，突出太低又会造成操作的时候手指没法顺利按压，一般突出高度控制在几毫米的范围，既保证操作便利性，又降低误碰的概率。
