帕托拉PB112方形传感元件结构设计

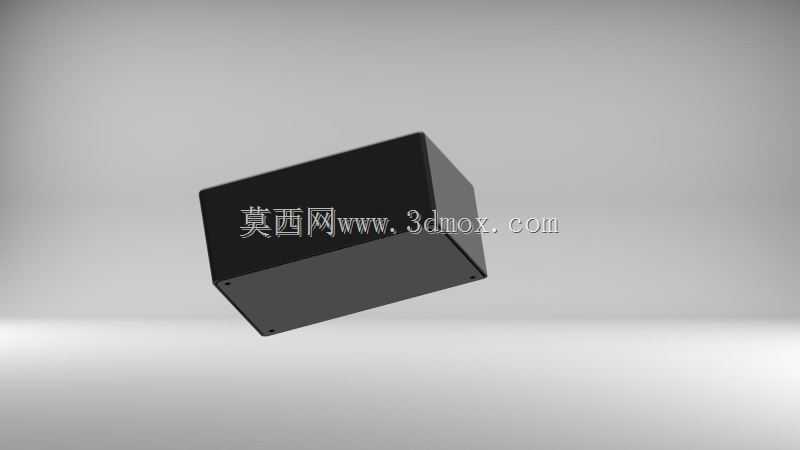

　　在工业自动化检测、设备状态监测、小型机电系统信号采集场景中，这类方形封装的传感元件是信号链路里的基础感知部件，承担着将物理量转换为可传输电信号的核心作用，其外壳结构的合理性直接决定了元件在复杂工况下的防护能力、安装适配性与长期运行稳定性。从结构设计逻辑来看，这款元件采用规整的长方体封闭式壳体，整体造型无多余外凸结构，这种设计首先考虑的是密集安装场景下的空间利用率——在控制柜内部、设备机架侧装位、生产线检测工位这类安装空间局促的位置，方正外形可以紧贴相邻安装面排布，不会因为圆弧、异形凸起浪费预留的安装间隙，同时也方便在安装面板上批量开孔排布，降低现场安装的定位难度。壳体的上下盖采用贴合式装配结构，接缝处做了齐平处理，

　　没有外露的卡扣或者突出的连接耳，这种结构一方面可以减少灰尘、水汽在接缝位置的积存，适配多尘、轻度潮湿的工业车间环境，另一方面也避免了突出结构在布线、设备维护时被线缆剐蹭导致的壳体移位或者密封失效。壳体四个边角位置预留了内嵌式的安装孔位，孔位没有突出壳体表面，安装时可以采用沉头螺丝从外侧直接固定到安装板上，固定后螺丝头部完全没入壳体表面，不会额外占用外部空间，同时四个角的固定点位可以保证壳体在受振动、轻微冲击的工况下不会出现松动，适配设备运行时存在持续振动的使用场景，比如流水线检测工位、移动设备的信号采集点位。从安装边界来看，这款壳体的长宽高比例接近常规小型工业传感元件的通用尺寸，安装孔的孔距符合行业内同规格元件的通用安装规范，

　　在旧设备替换、现有工位升级时，可以直接适配原有安装位的开孔尺寸，不需要重新对安装面板进行打孔、扩孔处理，降低现场改造的工作量。壳体表面做了哑光硬质处理，这种处理方式首先可以避免车间照明光线在壳体表面形成反光干扰，防止周边光电检测元件误判信号，同时硬质表层可以耐受日常维护时的轻微剐蹭，不会因为频繁触碰、擦拭出现表层脱落的问题。在内部空间设计上，方正的内腔可以最大化利用壳体内部容积，方便布置感应芯片、信号调理电路板与接线端子，不需要为了适配异形外壳额外定制异形电路板，降低内部元件的加工与装配成本，同时规整的内腔也方便内部元件的定位与固定，减少设备振动时内部电路板的晃动余量，降低焊点松脱、元件移位的故障概率。在实际选型适配时，

　　这类方形封装的传感元件可以适配多种安装方式，除了螺丝直接固定之外，也可以配合标准的导轨安装卡扣卡装到DIN导轨上，适配控制柜内部的标准化安装需求，也可以配合侧面安装支架固定到设备机架的垂直安装面上，满足不同工位的安装角度要求。壳体的出线端可以根据使用需求选择侧面出线或者端面出线，规整的外壳结构方便在不同位置开设出线孔，不需要额外做结构避让，适配不同布线方向的现场要求，减少线缆弯折的应力，提升接线端的长期可靠性。从工况适配角度来看，这种封闭式的方正壳体结构没有易积尘的凹槽、缝隙，日常清洁维护时只需要直接擦拭表面即可，不需要清理复杂结构里的积存杂物，适合食品加工、纺织车间这类多浮尘、纤维的生产场景，同时齐平的外壳结构也不会勾挂生产过程中的纤维、碎屑，避免杂物堆积在元件周边影响检测精度。
