奥托尼克斯TC4S-14R温度控制器结构设计

　　这款温控器件的三维结构还原，完全围绕工业现场的实际安装与操作需求展开，首先要明确的是，这类器件的核心应用场景覆盖了几乎所有需要精准温度闭环控制的工业环节，从橡塑挤出设备的料筒温度管控、包装热封工位的温度恒定维持，到小型工业烘箱、实验加热装置的温度调节，甚至是食品加工生产线的杀菌段温度把控，都能看到同规格温控器的身影，它的核心作用是将现场采集的温度信号与设定阈值做比对，通过内部逻辑输出开关量或模拟量信号，驱动加热或制冷执行件动作，把被控区域的温度稳定在工艺要求的区间内，避免温度波动造成的产品良率下降、设备过热损坏等问题。

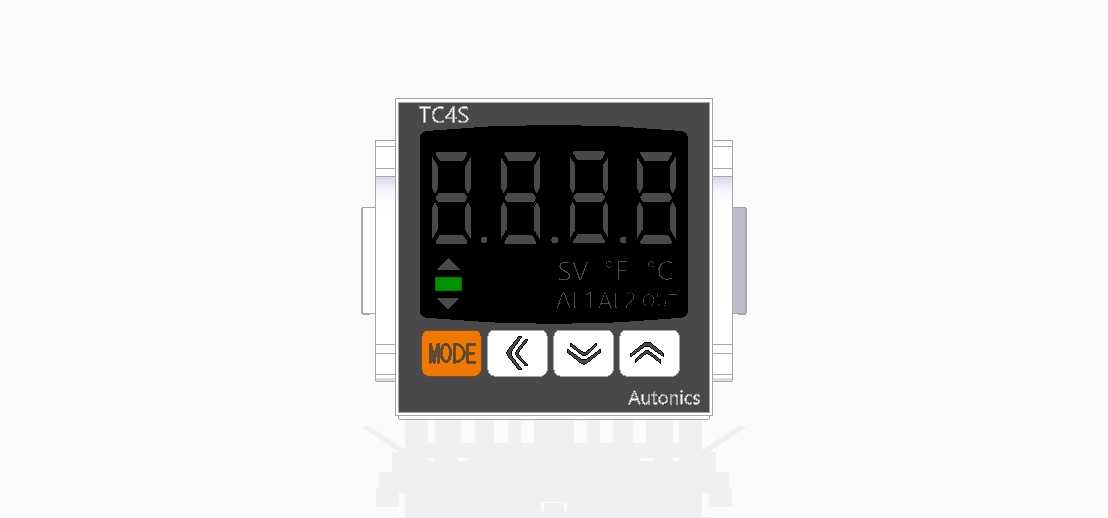

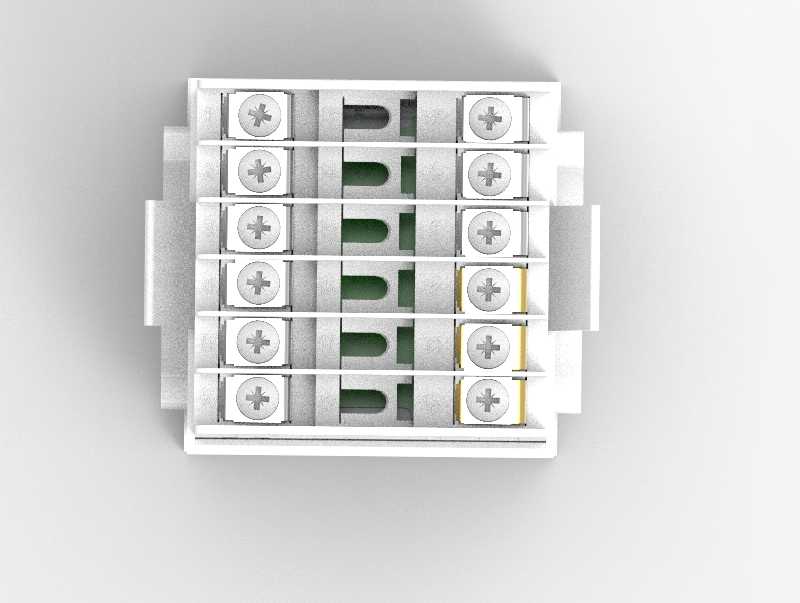

　　从结构设计的思路来看，整个壳体采用标准48mm见方的面板安装尺寸，这是工业面板类控制器的通用安装模数，适配市面上绝大多数电控柜的标准开孔尺寸，安装时不需要额外定制开孔，直接从柜体正面推入预设开孔后，通过背部的卡扣件锁紧即可，安装边界预留了足够的接线空间，背部接线端子的排布间距符合低压电气布线的安全间隙要求，不同电压等级的接线位之间做了物理分隔，避免布线时出现误接、短路的隐患。面板区域的布局完全服务于现场操作的便捷性，上方四位高亮数码管是核心显示区域，日常运行时实时显示当前被控点位的实测温度值，参数设置状态下则切换显示参数代码与设定数值，数码管的显示倾角做了细微优化，操作人员站在电控柜前方1.2-1.8米的常规操作距离下，不需要刻意俯身或者仰头就能清晰读取数值，避免长期操作的视觉疲劳。

　　操作按键的排布遵循了高频操作优先的逻辑，模式切换键设置在按键区最左侧，采用辨识度更高的橙色按键区分，剩下的参数移位、数值增减三个功能键采用统一的灰色配色，按键的触发行程做了合理设计，既不会因为柜体振动出现误触发，也不需要操作人员用过大的力度按压，按键表面的凹凸标识即使在车间光线不足的环境下，操作人员也能通过触感快速识别按键功能，不需要反复低头确认。面板上的状态指示灯采用绿、红两色区分运行与报警状态，指示灯的透光件做了漫散射处理，不会因为光线直射产生反光看不清状态的问题，同时灯光亮度控制在合理范围，不会在昏暗的车间环境里产生刺眼的眩光。

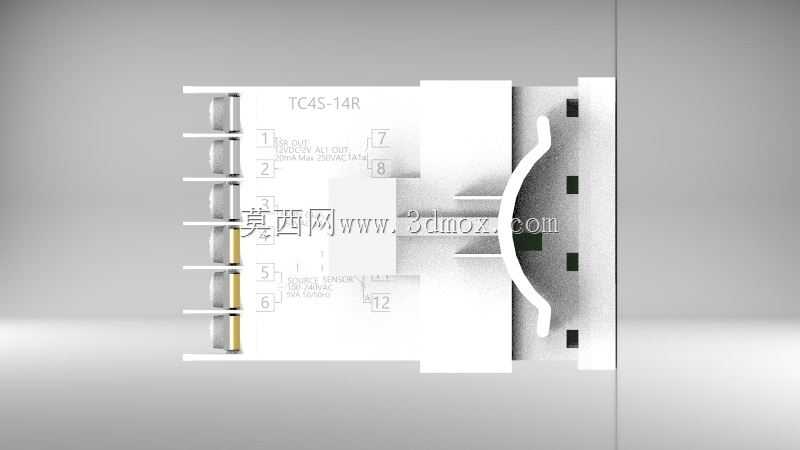

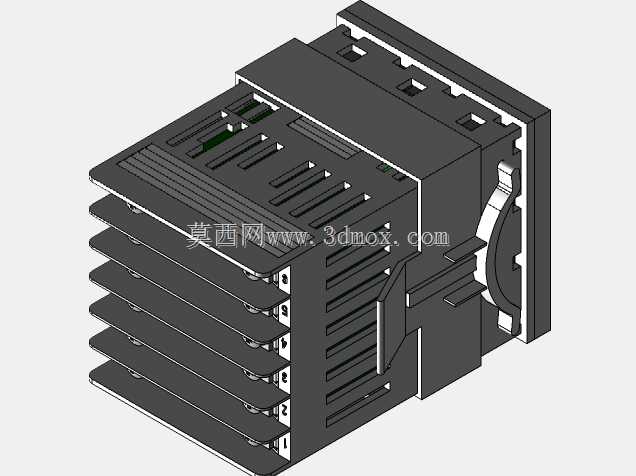

　　壳体侧面的安装卡扣采用弹性结构设计，适配1-5mm厚度范围的柜板安装，不管是常见的冷轧钢电控柜，还是厚度稍薄的PVC材质电控面板，都能实现稳固的卡装，不会因为设备运行的长期振动出现松脱、移位的情况。壳体的散热结构做了隐藏式设计，在壳体上下边缘设置了细微的通风槽，既保证内部电路工作时的热量能自然散出，又能避免车间里的粉尘、飞溅的切削液直接进入壳体内部，防护等级满足工业现场的常规使用要求。整个器件的外形棱角做了小圆弧过渡处理，安装过程中不会划伤操作人员的手部，也不会因为尖锐棱角刮伤布线的线缆绝缘层。

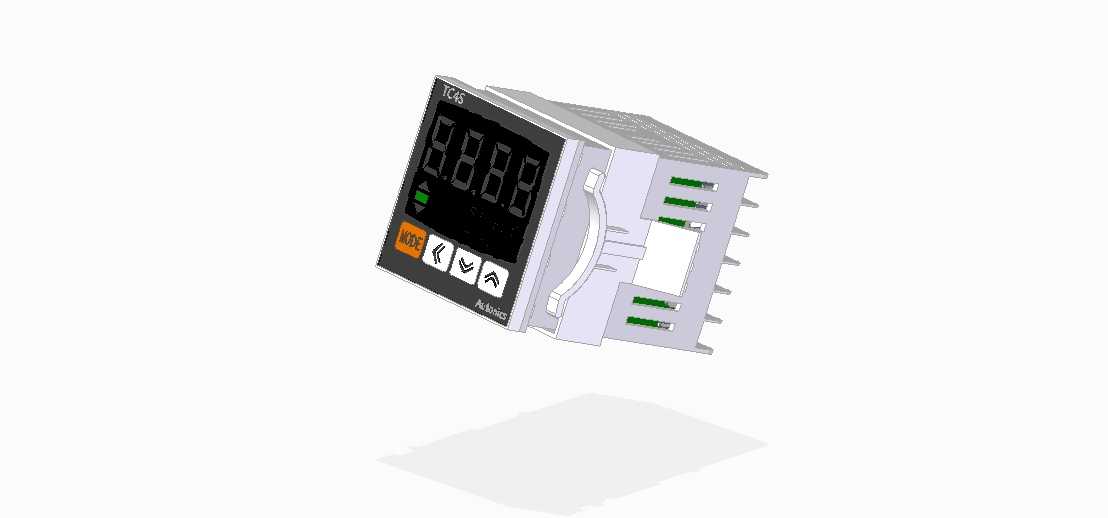

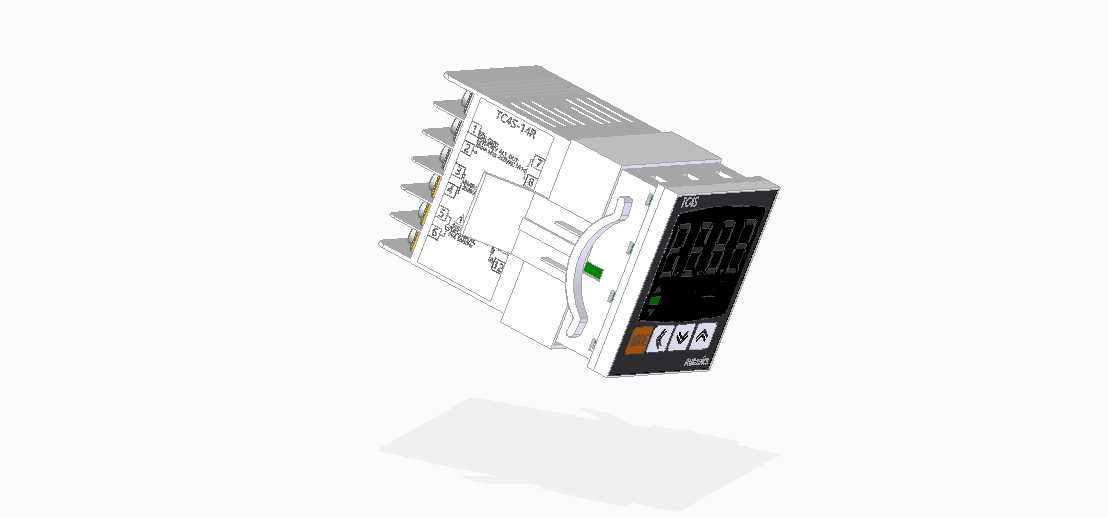

　　在建模还原的过程中，每一处结构细节都对照实物的装配关系做了还原，包括面板与后壳的卡扣配合位置、按键与内部触片的活动间隙、接线端子的插拔导向结构，甚至是面板上印刷的字符标识位置都做了精准对齐，导入到设备整体装配模型中时，可以直接用来做电控柜的面板布局干涉检查，提前验证安装位置与周边按钮、指示灯的间距是否符合操作安全要求，也能用来做设备操作界面的人机工程仿真，确认操作人员的操作视角、按键操作距离是否合理，避免实际装配时才发现布局不合理需要重新返工开孔的问题。这类温控器件作为工业控制系统里的基础测控元件，它的结构标准化程度直接影响设备的装配效率与后期维护便捷性，这款产品的结构设计完全贴合工业现场的使用习惯，没有多余的花哨设计，每一处结构细节都服务于长期稳定运行、便捷操作、快速安装维护的实际工程需求。
