储罐侧装式液位检测传感装置结构

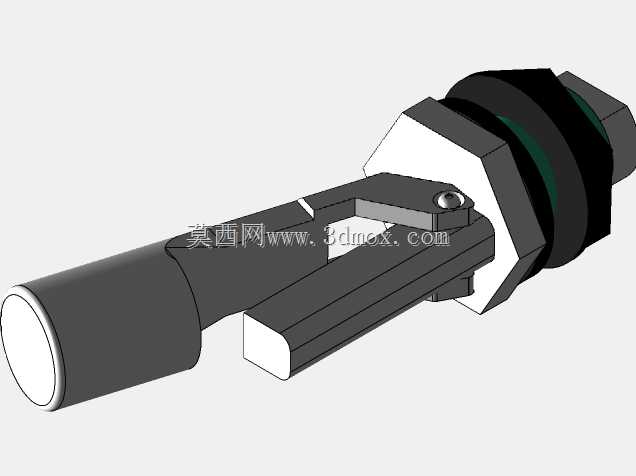

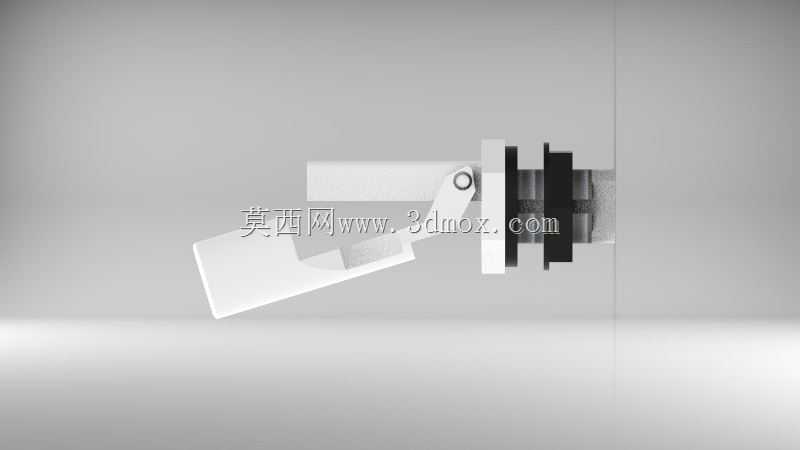

　　在化工储运、流体处理类设备的结构设计中，液位检测元件的选型与安装结构设计，直接决定了整套储液系统的运行可靠性，这款侧装式液位传感结构，就是针对常压储液罐内部液位监测需求开发的专用检测部件。不同于顶装式液位计需要在罐体顶部预留安装工位、易受罐顶搅拌组件或进料管路干涉的问题，这款传感结构采用罐体侧壁内侧安装的形式，安装作业时无需人员进入罐内完成复杂对位，仅需在罐体侧壁对应高度位置开设直径16mm的贯通安装孔，即可从罐外侧完成组件的穿装与固定，大幅降低了现场安装的作业难度，尤其适合已投用罐体的后期检测改造项目。从结构设计逻辑来看，这款传感组件的核心检测触发端采用摆臂式结构，摆臂的转动支点与安装基座做了同轴度公差约束，

　　保证摆臂在受浮体浮力驱动转动时，不会出现卡滞、偏磨的问题。安装基座部分设置了多层密封结构，与罐体侧壁接触的端面配有适配的密封垫圈，穿装孔位处的轴封结构可以避免罐内流体从安装缝隙渗漏，同时基座外侧的锁紧结构可以根据罐体侧壁的实际厚度调整锁紧行程，适配3mm到12mm厚度范围的罐体壁板，不需要针对不同壁厚的罐体单独定制安装基座，提升了部件的通用适配性。实际工况应用中，这类侧装液位传感结构常被用在中小型储液罐的高低液位报警点位，比如工业清洗设备的储液槽、切削液循环系统的储液箱、小型化工原料储罐的液位上限预警位置，当罐内液位上升到摆臂所在高度时，浮体随液位抬升带动摆臂绕支点转动，触发内部的检测元件输出液位信号，联动进料阀关闭或者供液泵启动，

　　避免出现溢罐或者泵空转的问题。相比投入式液位传感器易受罐内介质杂质附着影响检测精度的问题，这款摆臂式结构的触发部件没有复杂的电子检测探头直接浸泡在介质中，仅靠机械结构的转动传递位置变化，即便介质中含有少量金属碎屑、纤维类杂质，也不会轻易造成检测失效，日常维护仅需定期清理摆臂转动位置的缠绕杂物即可，维护成本远低于电子类液位检测元件。从三维建模的细节处理来看，这款传感结构的各个配合面都做了合理的公差预留，摆臂与转轴的配合间隙控制在0.1mm到0.2mm之间，既保证转动灵活性，又不会因为间隙过大导致摆臂晃动出现误触发；安装法兰的密封槽尺寸按照常规O型密封圈的压缩量要求设计，保证密封件安装后有20%左右的压缩变形量，

　　兼顾密封性能与密封件的使用寿命；摆臂的外形做了倒角处理，避免安装过程中尖锐边角划伤操作人员，同时也减少了介质流动时对摆臂的冲击阻力，降低流体扰动带来的误信号概率。在设备选型匹配时，需要注意这款传感结构的安装孔位中心到罐壁内侧的距离边界，摆臂自然下垂状态下的最低点距离安装基准面的尺寸要提前核算，避免摆臂转动过程中与罐内的加热盘管、进料管、加强筋等内部构件发生运动干涉；如果是用在有腐蚀性介质的储罐中，还需要根据介质属性调整摆臂与密封件的材质，比如接触弱酸弱碱介质时可以选用PP材质的摆臂搭配氟橡胶密封件，接触油性介质时选用不锈钢摆臂搭配丁腈橡胶密封件，保证部件的使用寿命满足工况要求。很多结构设计人员在做储液罐三维布局时，容易忽略液位传感器的安装空间预留，要么是安装孔位开在罐体加强筋的位置导致基座无法贴紧罐壁，要么是摆臂的转动范围内布置了其他管路导致摆臂无法正常动作，这款模型的结构细节可以给设计人员提供明确的安装边界参考，在布局阶段就预留好足够的安装与运动空间，减少后期生产装配时的改模成本。另外这款传感结构的接线端设置在罐体外侧，不需要将线缆穿入罐内，避免了线缆穿装位置的渗漏风险，外侧的接线端做了防水结构设计，可以适配车间内多飞溅、多粉尘的安装环境，不需要额外加装防护外罩就能满足IP65的防护等级要求。
