帕托拉CF125分体式传感器外壳结构设计

　　这款分体式传感器壳体在工业传感检测场景中，主要承担内部传感元件、信号处理电路的物理防护与安装承载作用，常见于工业环境温湿度检测、设备状态传感、环境参数采集类传感装置的外部封装，适配需要在常规工业车间、仓储环境、设备机柜内部长期运行的传感类产品，能够为内部精密电子元件提供基础的防尘、防外物触碰防护，同时兼顾壳体自身的散热需求与现场安装的便捷性。

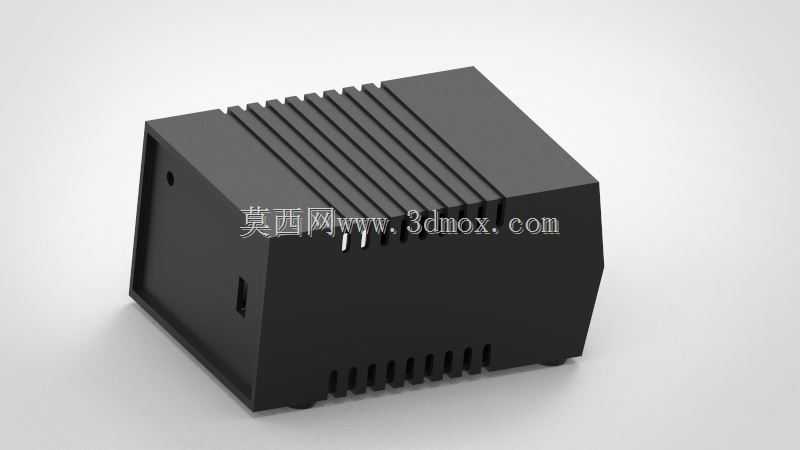

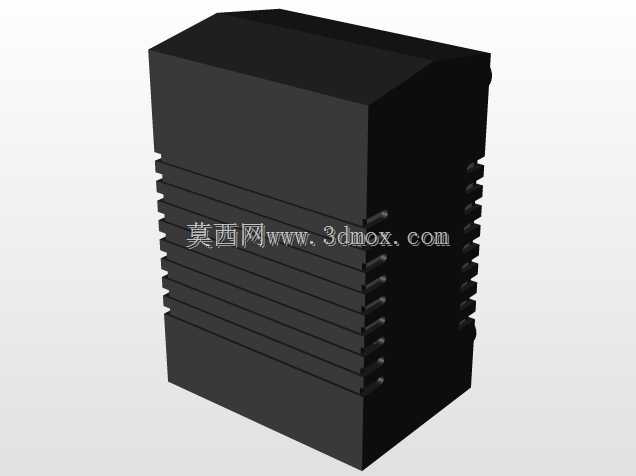

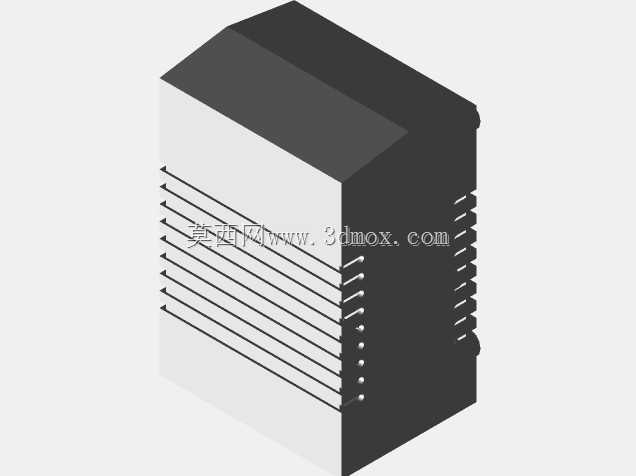

　　从结构设计逻辑来看，壳体采用上下两部分扣合的分体式方案，拆分界面沿着壳体长度方向设置，这种拆分方式不需要额外设计复杂的侧抽芯结构，在注塑生产阶段可以简化模具结构，降低成型过程中的脱模难度，同时也方便后期内部元件的装配与检修——装配时只需要将焊接完成的传感电路板、接线端子固定在壳体底座的定位柱上，再扣合上盖即可完成主体组装，不需要复杂的紧固件排布就能实现壳体的初步闭合。壳体上盖表面设计有多条平行的凸起散热筋，这些筋条一方面增加了壳体的外表面积，提升内部电路工作时的自然散热效率，避免密闭壳体内热量累积导致传感元件出现温漂、精度下降的问题；另一方面这些平行筋条也提升了上盖的结构刚性，减少薄壁注塑件在成型、安装过程中出现的翘曲变形量，让壳体扣合后的缝隙更均匀，提升整体防护效果。

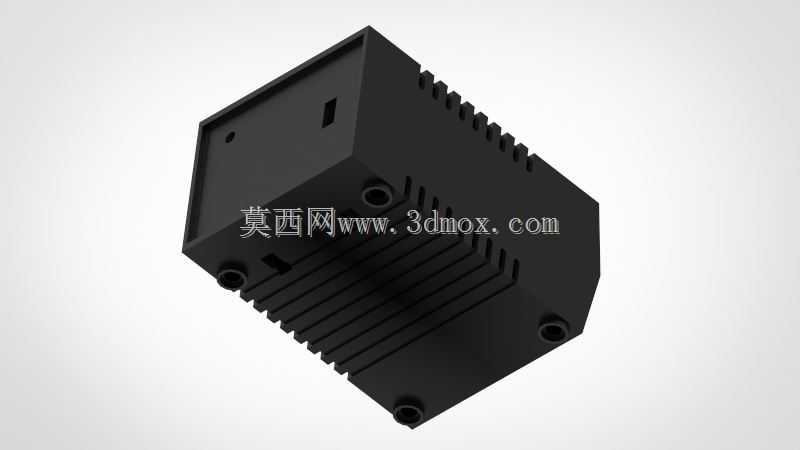

　　壳体侧面预留了两类接口开孔，一类是适配信号引线、电源接线的出线槽位，另一类是用于状态指示、参数调节的预留开孔，其中专门设置了适配Lead接线端与调节按键的开孔位置，不需要后期二次加工就能直接适配常规传感模块的外接需求。壳体底部设计有微小的凸点支撑脚，安装时可以让壳体底部与安装面之间留出微小间隙，避免安装面的凝露、积水直接接触壳体底部，同时也能减少壳体与安装面之间的硬接触磨损，在设备运行产生小幅振动时起到一定的缓冲作用。

　　从安装边界来看，这款壳体属于紧凑型小尺寸传感封装结构，整体外形趋近于立方体，边角处做了小角度的倒角处理，既避免了锐边在安装操作时划伤操作人员，也减少了壳体边角处的应力集中，降低注塑成型后边角位置出现缩痕、开裂的概率。壳体的安装适配性较强，既可以通过背部的挂孔实现壁挂式安装，固定在车间墙面、设备外壁上，也可以通过底部的平面直接放置在机柜层板、设备平台上，还能适配标准DIN导轨的卡扣安装，满足不同工业现场的安装条件。

　　材质选用黑色ABS工程塑料，这种材料具备较好的冲击韧性与尺寸稳定性，在常规-20℃到60℃的工业环境温度范围内不会出现明显的形变或脆裂，同时ABS材料的表面哑光质感不容易在工业环境中积留明显的污渍，黑色外观也能适配多数工业设备的配色风格，不会在设备机柜内显得突兀。壳体的壁厚设计均匀，整体壁厚控制在1.8mm到2mm之间，既保证了壳体的结构强度，在受到常规外力碰撞时不会出现开裂，也不会因为壁厚过厚导致注塑成型周期过长、材料成本过高，同时均匀的壁厚也能减少注塑过程中出现的气泡、缩孔等成型缺陷，提升成品率。

　　在细节设计上，壳体上下两部分的扣合位置设计有错位的止口结构，扣合后止口之间形成迷宫式的缝隙，能够在不额外增加密封胶条的情况下，阻挡大部分粉尘从扣合缝隙进入壳体内部，满足IP40级别的基础防护要求，适配大多数无防水要求、仅需防尘防触碰的室内工业传感场景。壳体上的散热槽开孔位置避开了内部电路板的核心元件区域，开孔尺寸控制在2mm宽度以内，既保证了空气流通实现内外热量交换，也能防止较大的金属碎屑、杂物从开孔处掉入壳体内部造成电路短路。
