钢管车架越野四轮车配1.6cht动力装置

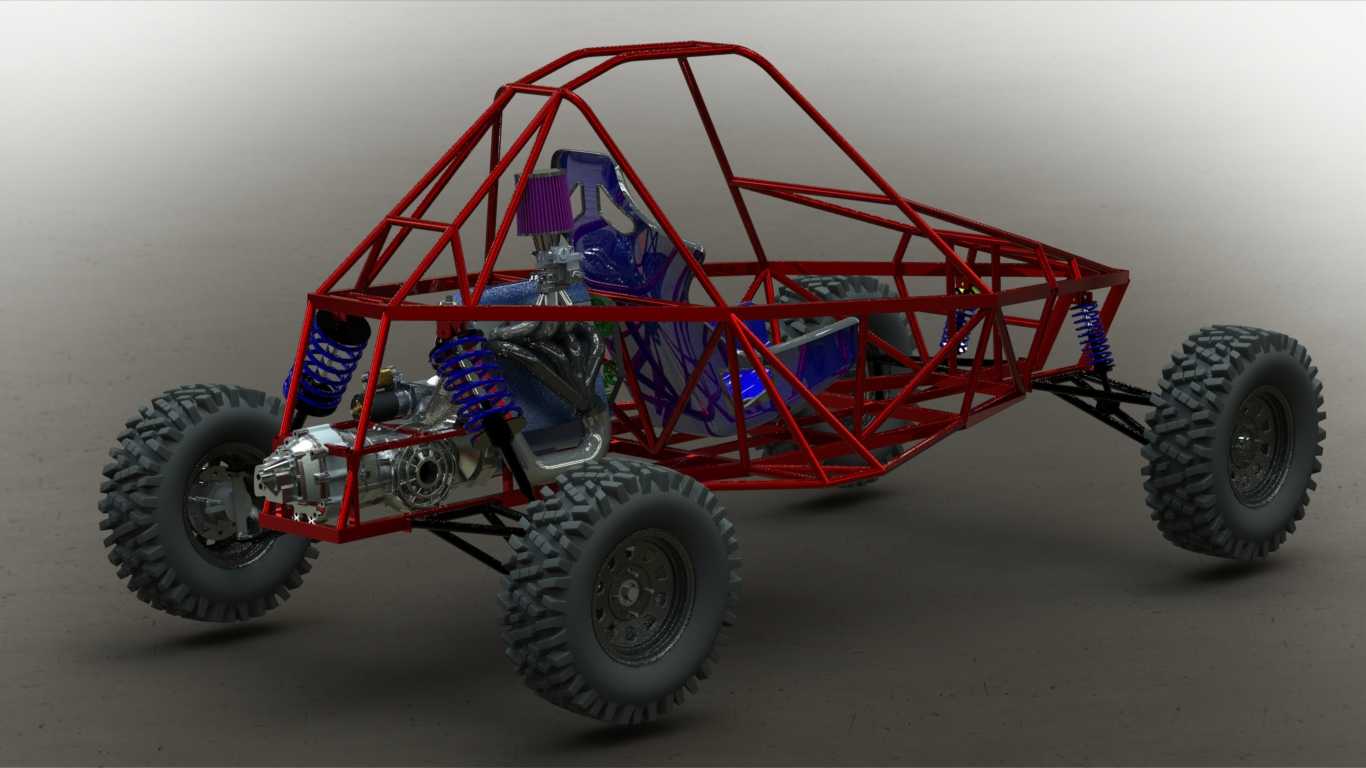

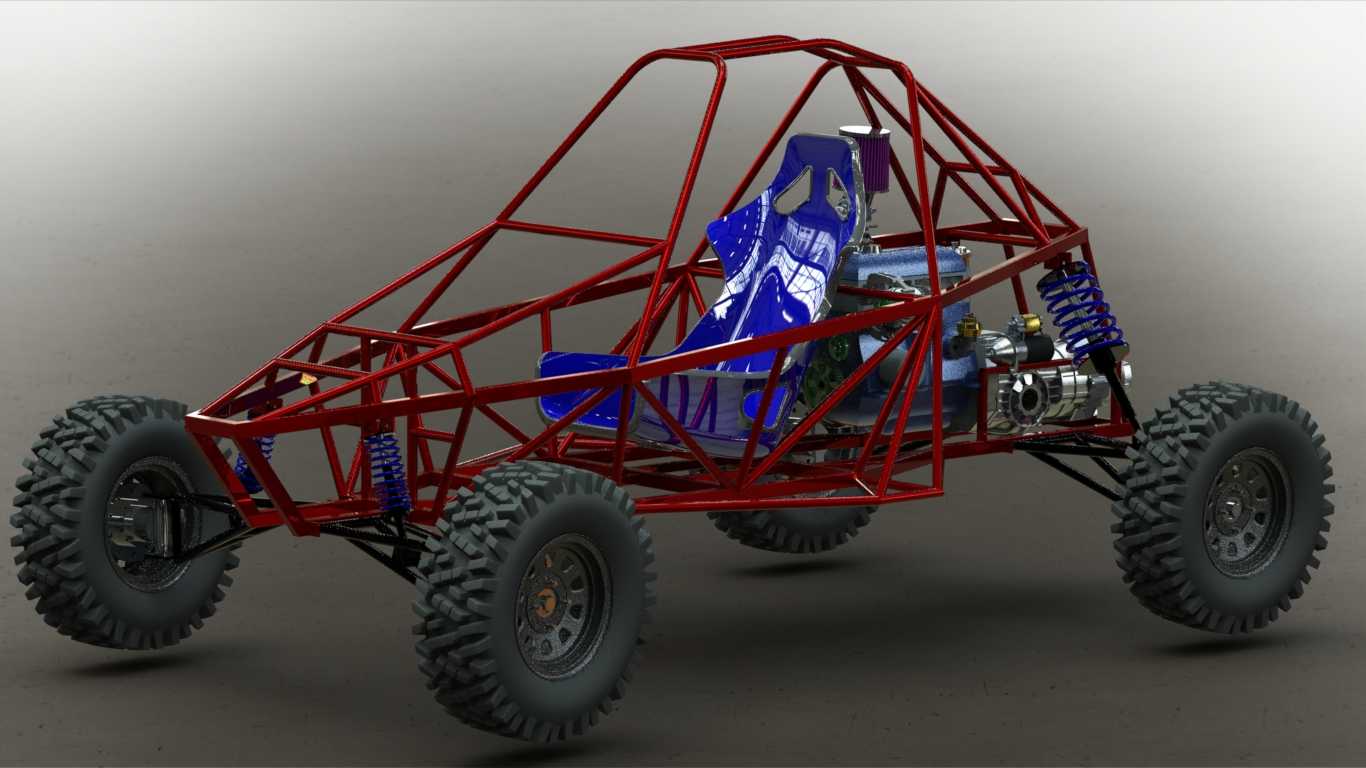

　　这款钢管结构越野四轮载具的三维结构，核心面向非铺装路面的休闲越野、小型场地竞技、林区/矿区短途通勤等场景，区别于常规量产乘用车辆，其结构设计完全围绕轻量化、高强度、易维修的核心诉求展开，没有多余的覆盖件与装饰结构，所有构件都直接服务于行驶性能与结构可靠性。从整体布局来看，整车采用外露式空间管阵式防滚架作为核心承载结构，所有动力总成、悬架、座椅、转向机构都直接固定在管架对应的安装点位上，这种设计思路首先省去了承载式车身的冲压覆盖件重量，同时管架的三角形桁架结构能在越野工况下承受更大的冲击载荷，即使发生翻滚也能为驾乘人员留出足够的生存空间，管架的管径与壁厚选择匹配1.6排量动力的整备质量，在非铺装路面飞跳落地时，

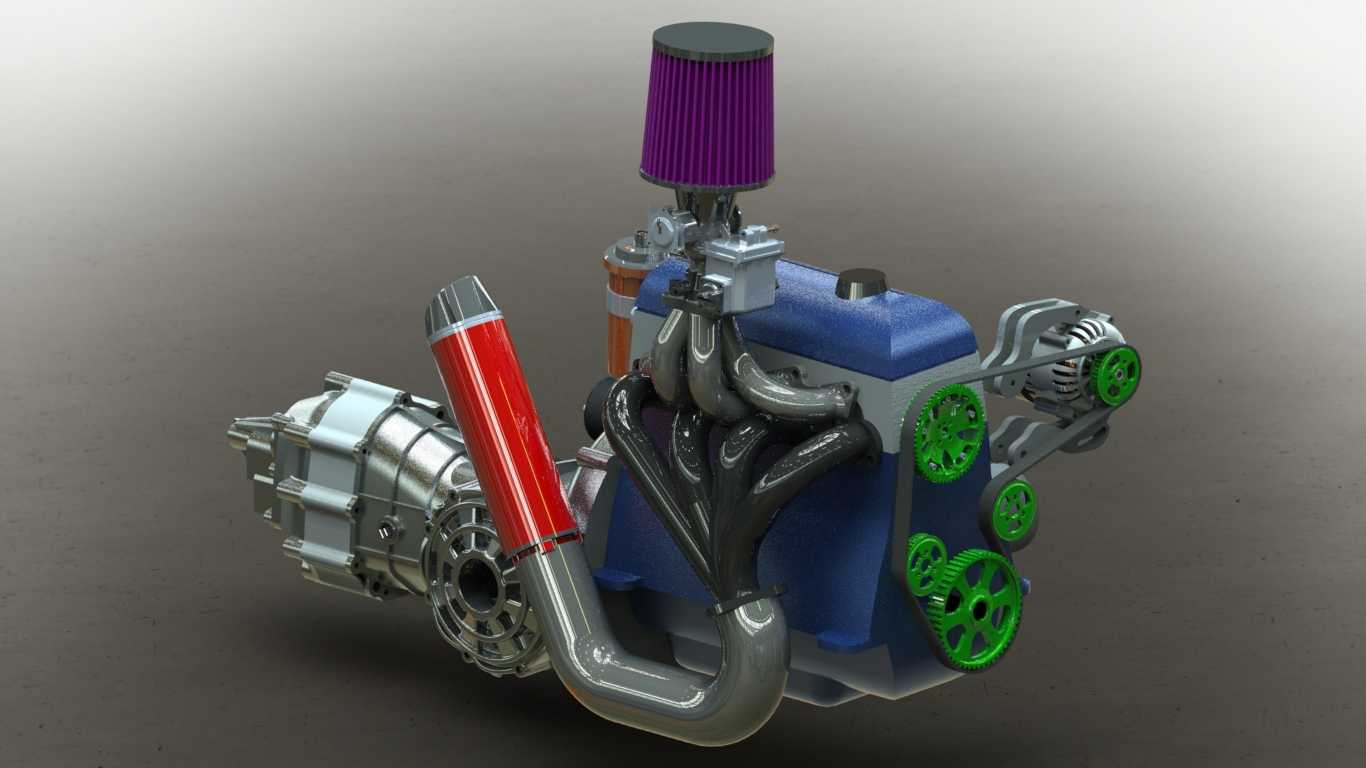

　　管架的形变区间能吸收大部分冲击，不会出现应力集中导致的焊缝开裂问题。动力单元采用横置后驱布局，1.6排量汽油机的输出特性偏向低扭输出，匹配对应的变速传动结构，足够驱动整备质量不足六百公斤的整车完成陡坡攀爬、泥泞路段脱困等动作，发动机的安装点位设计了三点式悬置结构，能抵消大油门工况下的发动机震动，避免震动直接传递到车架导致管架连接点疲劳失效，进排气、冷却系统的布局都避开了悬架跳动的干涉区间，即使悬架处于最大压缩行程，也不会与周边附属构件发生剐蹭。行走系统部分，四个车轮都采用了长行程螺旋弹簧配合阻尼减震器的独立悬架结构，减震器的安装角度经过调校，上下摆臂的长度设计匹配大尺寸深花纹越野轮胎，轮胎的接地面积在松软沙地、

　　泥地工况下能提供足够的抓地力，悬架的跳动行程达到常规乘用越野车的两倍以上，在交叉轴、炮弹坑路段能保证车轮始终贴合地面，不会出现悬空失去动力的情况；转向机构采用齿轮齿条结构，转向比设置偏小，在狭窄的林间小道、场地赛道上能获得更灵活的转向响应，转向拉杆的位置高于车架最低离地间隙，避免越野过程中被路面凸起的石块磕碰变形。整车的安装边界控制十分紧凑，管架的最宽处不超过1.8米，轴距控制在2.2米左右，最小离地间隙超过300毫米，这种尺寸设定让整车能通过狭窄的林间通道、山地便道，常规的小型拖车就能完成转运，不需要专用的大型运输车辆；单座布局的设计将驾乘人员的重心布置在整车的几何中心附近，无论是过弯还是飞跳落地，

　　整车的重心偏移都能控制在最小范围，座椅采用包裹式结构，安装点位直接与主防滚架横梁连接，配合多点式安全带的安装位，能在剧烈颠簸时牢牢固定驾乘人员，避免身体移位影响操控。从设计细节来看，所有管架的连接节点都采用相贯线焊接设计，三维建模过程中每根管材的切口角度都经过匹配，避免出现焊接缝隙过大导致的强度不足问题，各个系统的安装支座都预留了足够的维修操作空间，比如发动机的机油滤芯、火花塞等易损件位置，不需要拆解大面积结构就能完成更换，悬架的摆臂固定点都设计了可更换的衬套结构，长期使用出现衬套磨损后不需要整体更换摆臂，大幅降低后期使用成本；制动系统的管路沿着管架内侧布置，避免行驶过程中被飞溅的石块打坏，燃油箱的位置布置在车架中部的重心区域，采用防撞结构包裹，即使发生正面或者侧面碰撞，燃油箱也不会直接受到冲击。这类结构的四轮载具在户外作业、越野休闲领域的应用十分广泛，相比量产UTV，其钢管结构的维修成本更低，用户可以根据自己的使用需求调整管架结构、更换不同参数的减震器与轮胎，适配沙漠、丛林、山地等不同的使用场景，建模过程中对各个运动部件的干涉检查都做了完整的模拟，包括悬架全行程跳动、转向最大角度、发动机运转时的震动位移等参数都经过校核，能直接作为结构改装、样车制作的结构参考，不需要再对核心安装点位做大幅度调整。
