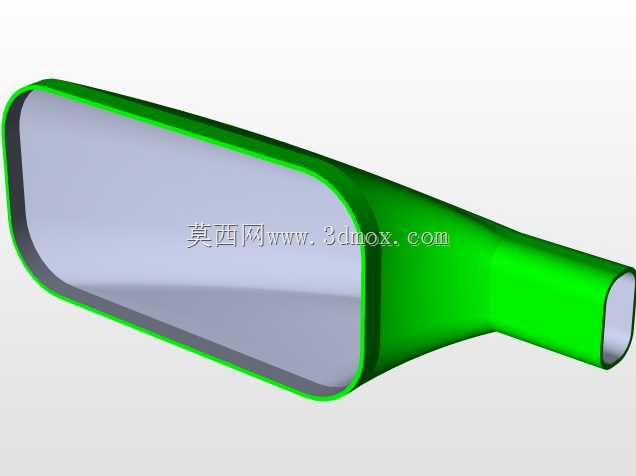

汽车外后视镜壳体结构三维设计

　　该结构为乘用车辆外后视镜的主体壳体部件，在整车外饰系统中承担镜片承载、线束防护、风阻优化的核心作用，日常行驶过程中需要直面高速气流冲击、路面飞石击打、温差形变以及雨水侵蚀等复杂工况，是兼顾空气动力学性能与结构可靠性的典型外饰功能件。从实际装车场景来看，该部件安装于车辆前门外侧的三角窗区域，安装边界需要匹配车门钣金的安装孔位，预留的镜柄内腔需要穿过镜片调节电机的控制线束，同时要保证与车门钣金之间的间隙均匀，避免车辆行驶过程中产生振动异响。壳体的大端开口区域用于固定后视镜镜片与调节机构，开口边缘做了加厚包边处理，既可以提升镜片安装后的贴合紧密度，也能避免边缘应力集中导致的注塑件开裂问题。设计过程中优先采用流线型曲面过渡，

　　从镜柄到镜面安装端的曲面曲率连续变化，能够有效降低高速行驶时的风噪，同时减少气流在壳体尾部产生的涡流，避免雨天行车时泥水被气流卷附到镜面上影响驾驶视野。壳体的壁厚采用均匀化设计，整体壁厚控制在2.5mm左右，镜柄与大端壳体的衔接位置做了渐变加厚处理，既可以满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶等成型缺陷，也能提升衔接位置的结构强度，应对车辆行驶过程中的持续振动载荷。安装配合面上预留了多个卡扣安装位与螺丝柱，能够实现与后视镜内部支架的快速装配，卡扣的设计过盈量控制在0.3mm，既可以保证装配后的连接牢固度，也方便后期维修时的拆卸操作。壳体的外表面做了高光曲面处理，能够匹配车身漆面的喷涂要求，边缘位置做了R2以上的圆角过渡，

　　避免尖锐棱边产生的应力集中，同时也符合行人碰撞保护的相关要求，在车辆与行人发生剐蹭时能够通过圆角形变降低对行人的伤害。从结构功能来看，该壳体除了承载镜片与调节机构，还需要为后视镜加热、转向灯等附加功能模块预留安装空间，内腔的筋位设计既可以提升壳体整体的抗形变能力，也能为内部的电子元件提供定位支撑，避免车辆颠簸时元件出现移位。在建模过程中需要重点关注曲面的光顺性，通过曲率梳检查曲面的连续性，避免出现曲面褶皱导致的风噪问题，同时要验证壳体与周边车门、玻璃等部件的间隙面差，保证装配后的外观一致性。镜柄的安装角度需要匹配整车的视野要求，保证驾驶员能够通过镜片获得足够的后方视野，同时壳体的倾斜角度要能够引导气流向侧方流动，

　　减少气流对车窗的冲击。针对不同的车型配置，该壳体结构可以通过调整镜柄长度、镜面安装面的曲率来适配不同的安装需求，基础的壳体曲面架构具备较强的通用性，只需要调整局部安装位即可适配不同车型的安装边界。在结构强度验证环节，需要模拟高速气流冲击下的壳体形变，确保在180km/h的风速下壳体形变量不超过1mm，避免形变导致的镜片移位影响视野准确性，同时要验证-40℃到85℃温度区间内的壳体形变情况，保证不同温度环境下壳体与周边部件的间隙保持在设计要求范围内，不会出现干涉问题。
