铁路桥梁隔震支座组三维结构设计

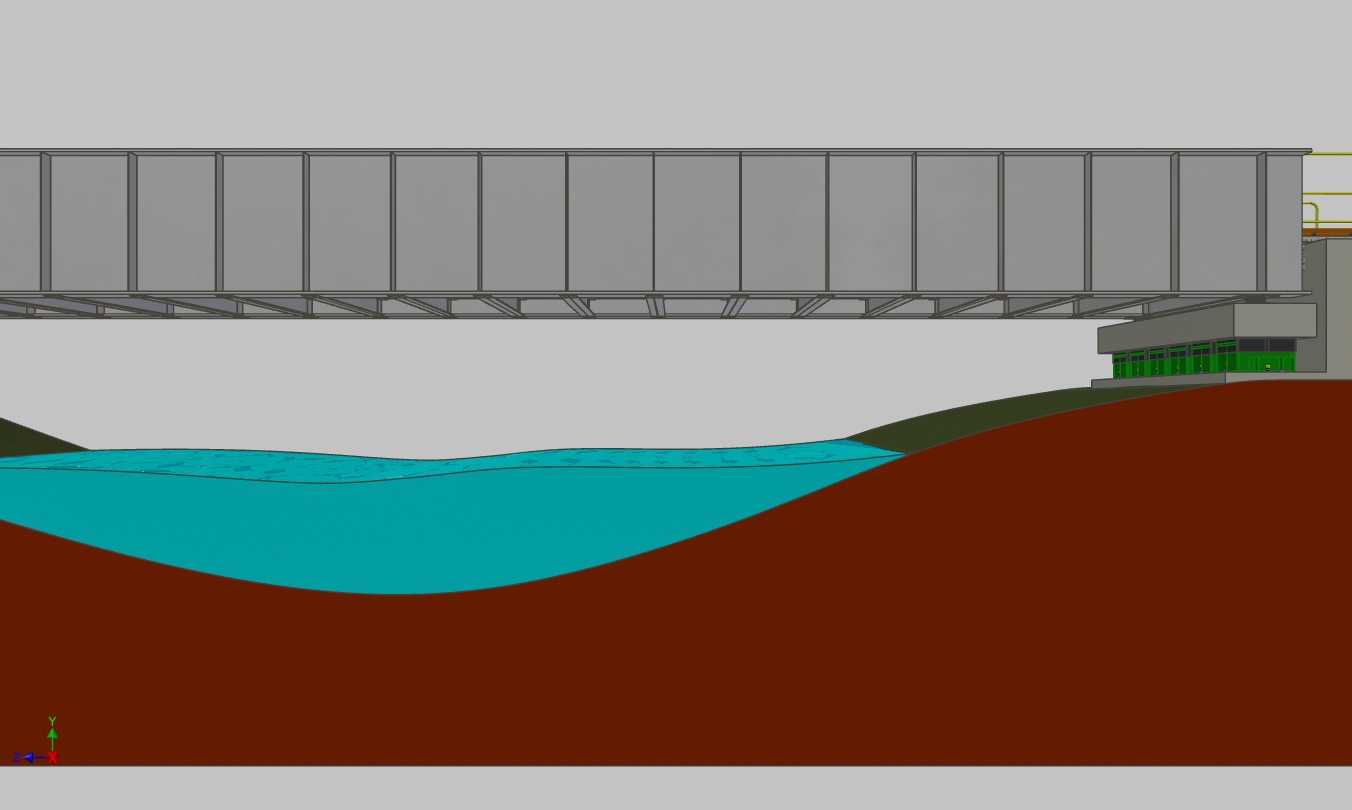

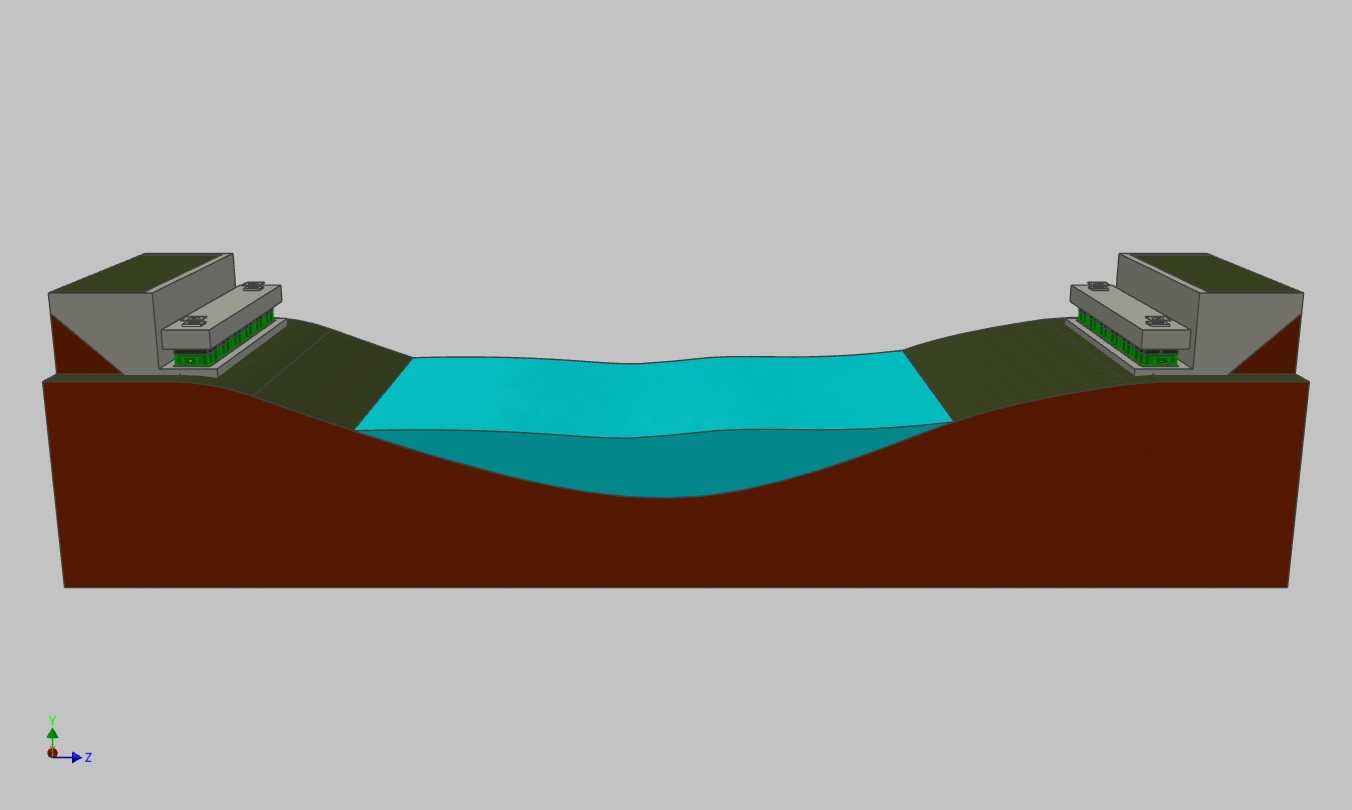

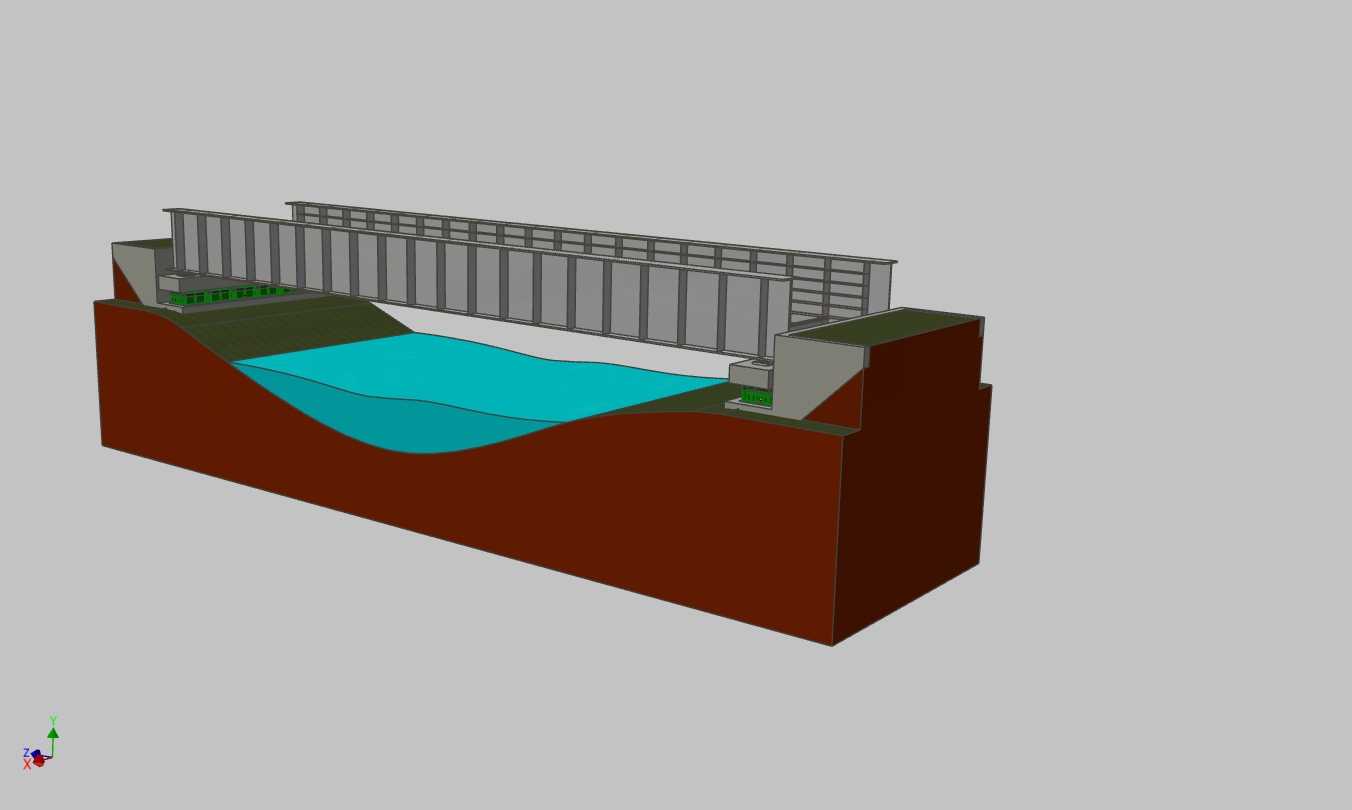

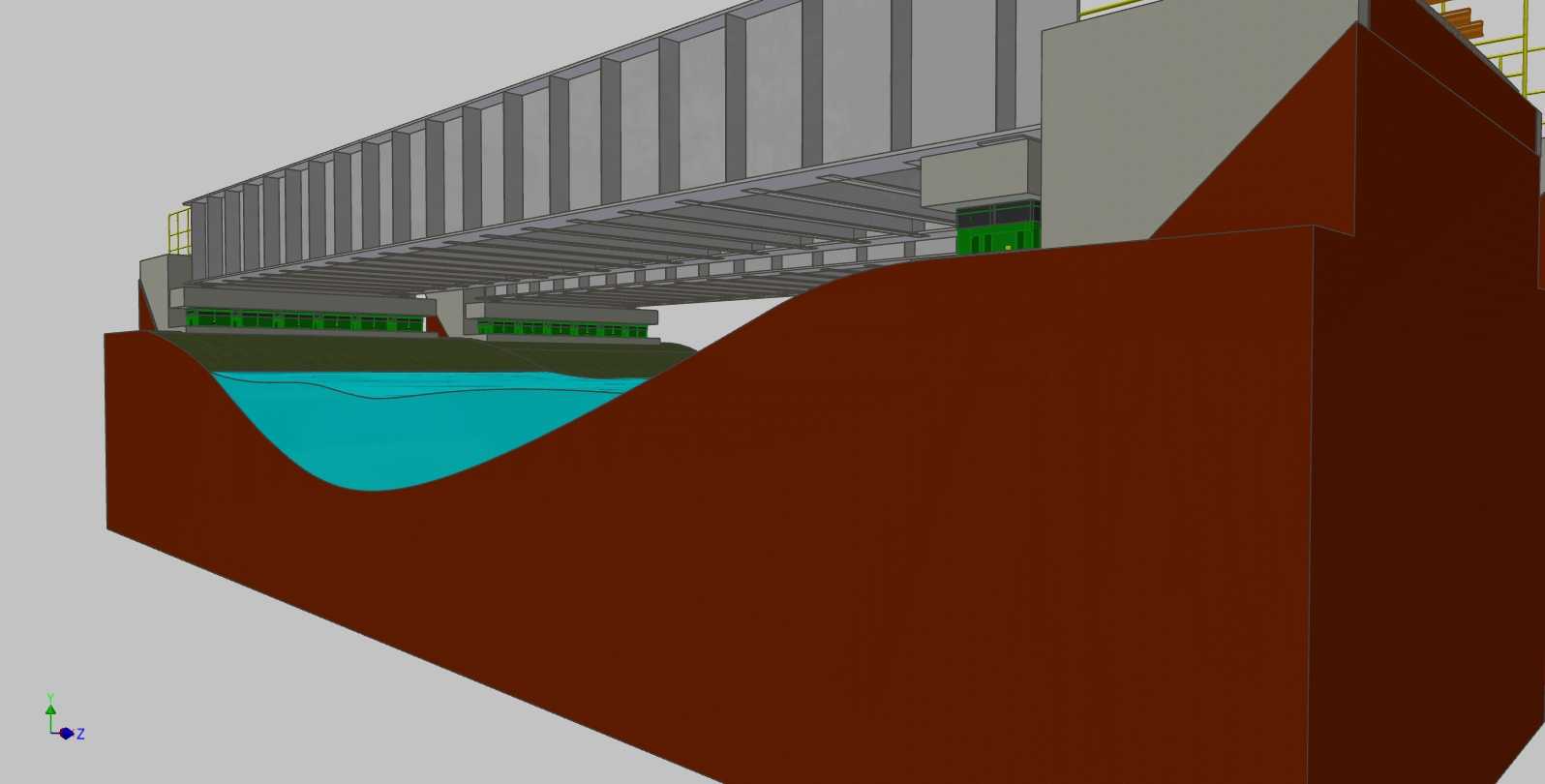

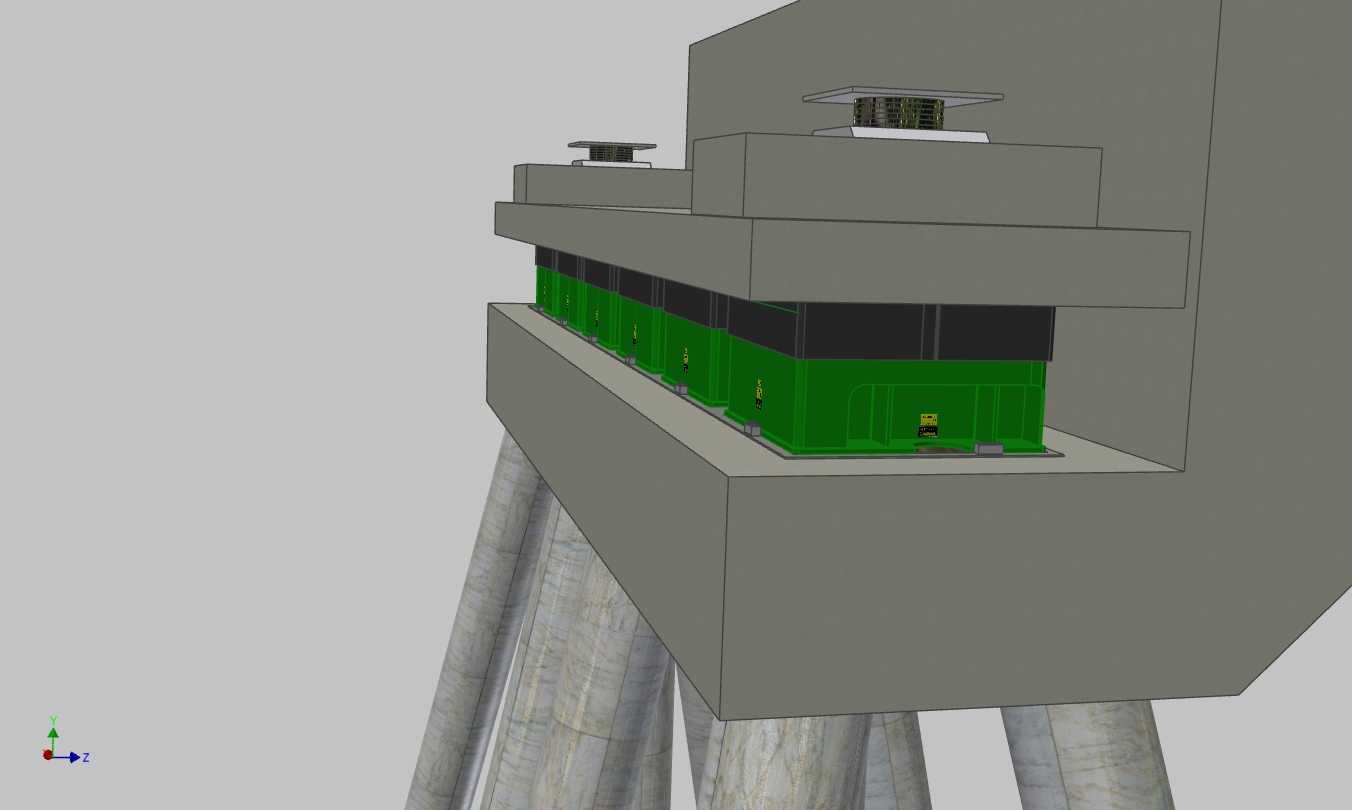

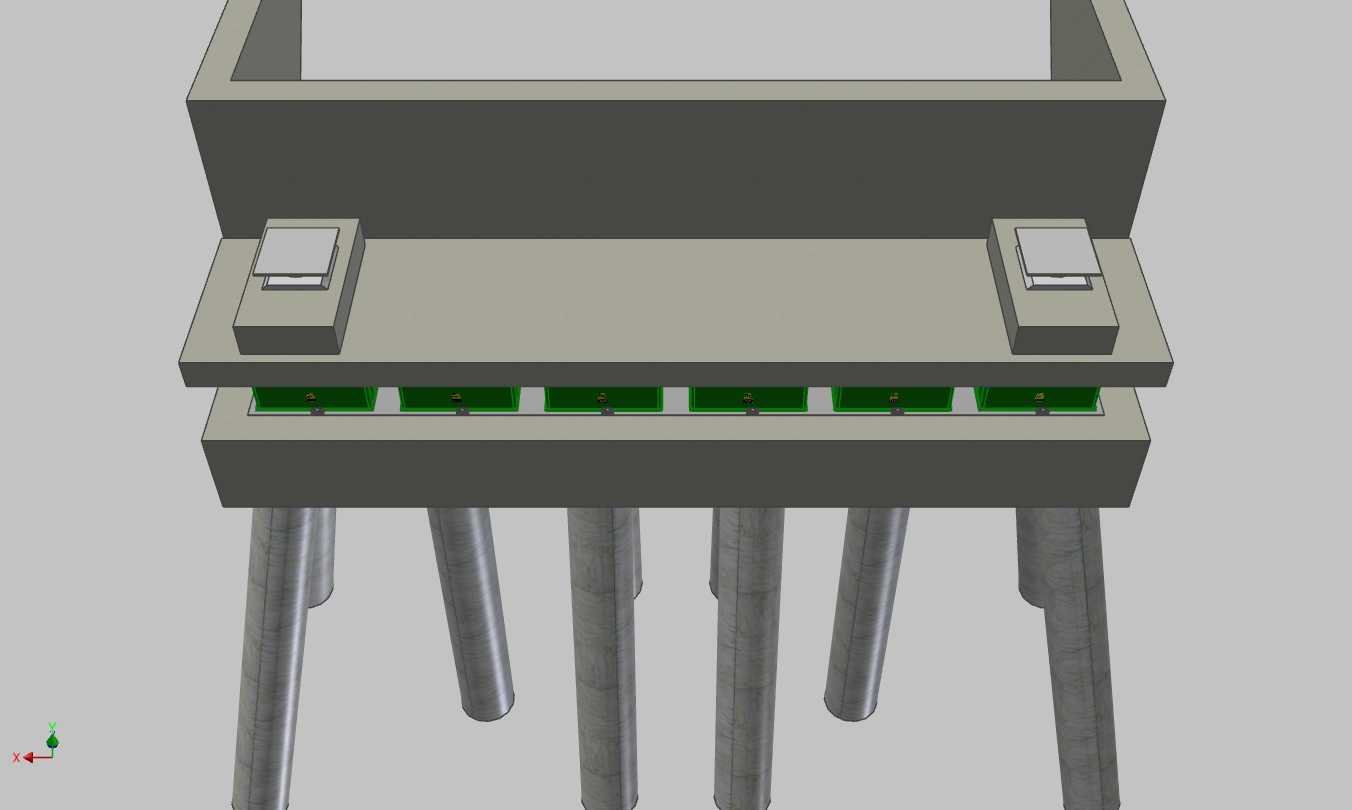

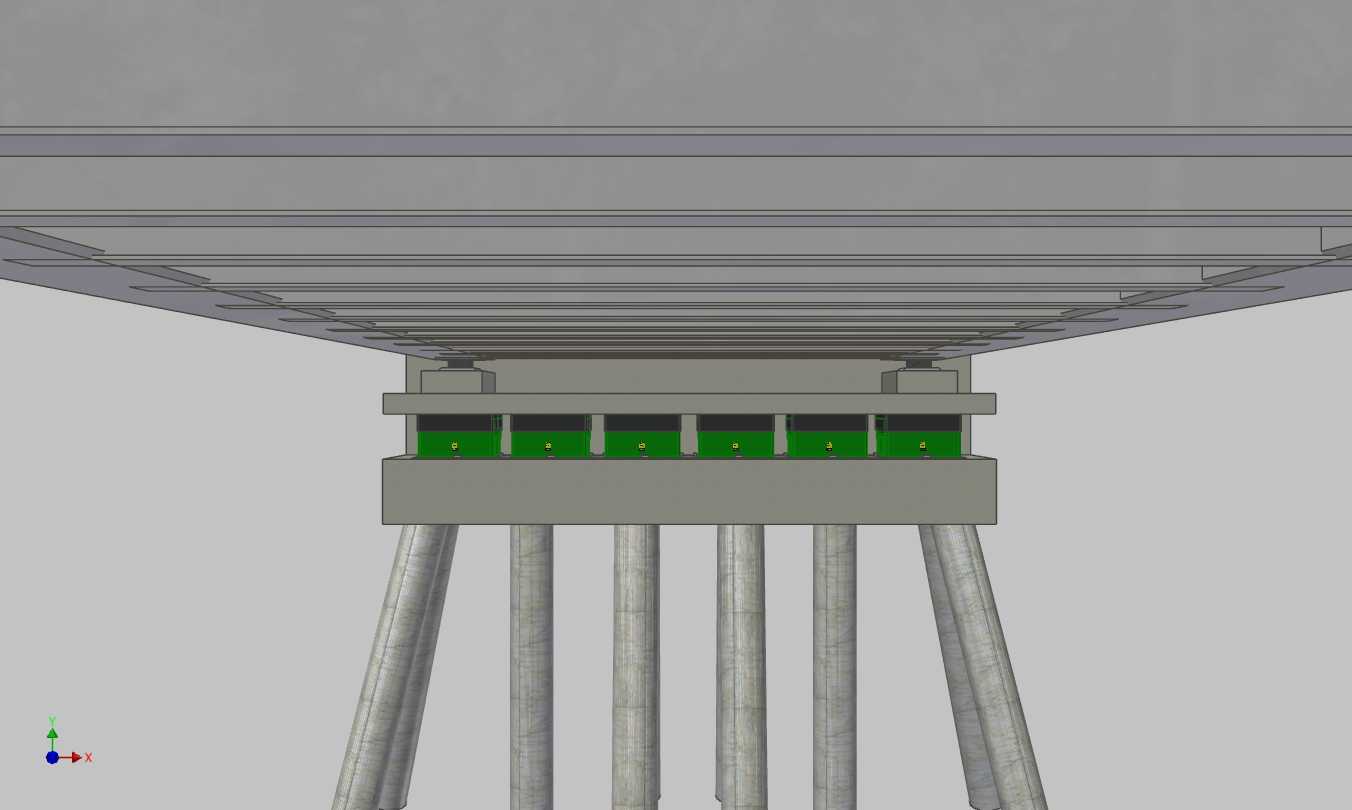

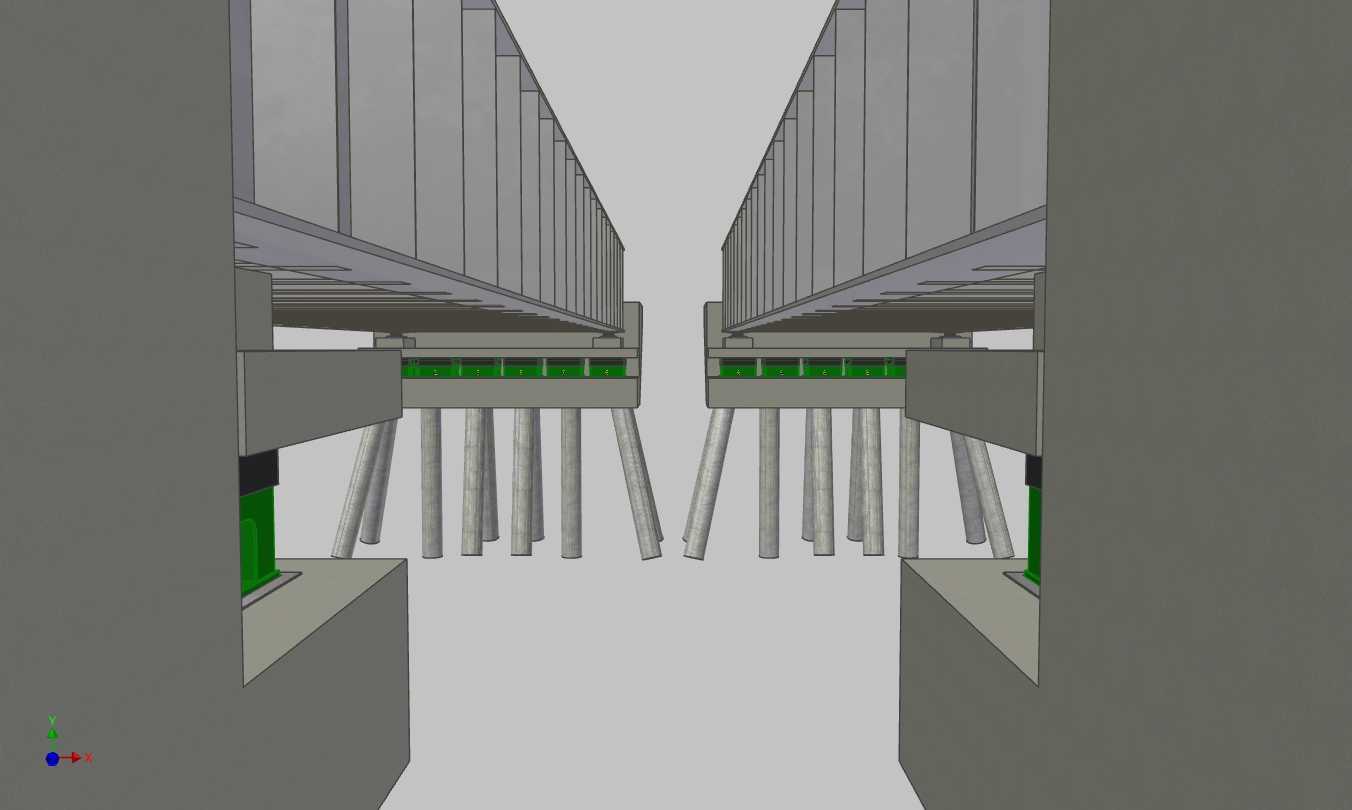

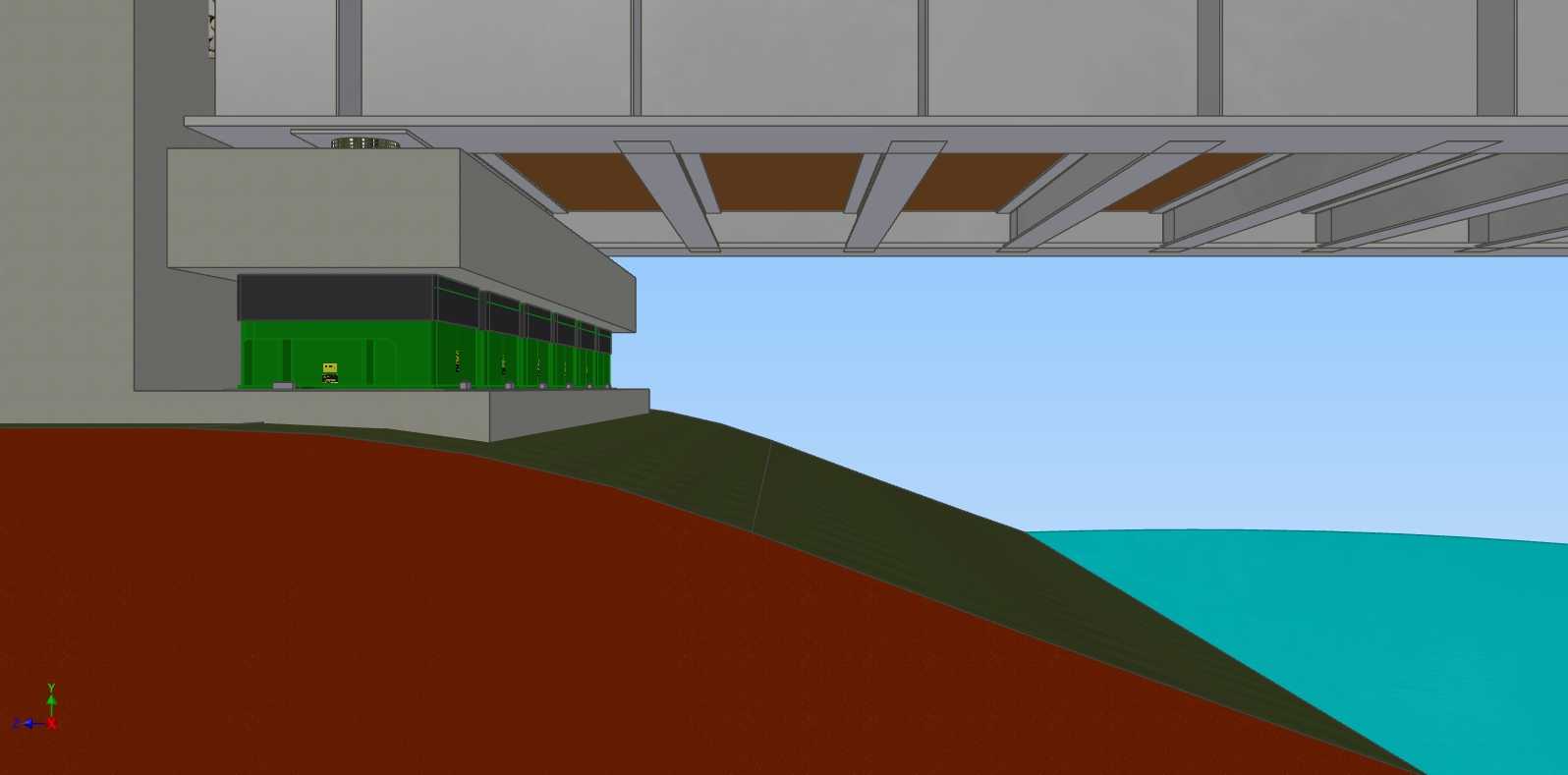

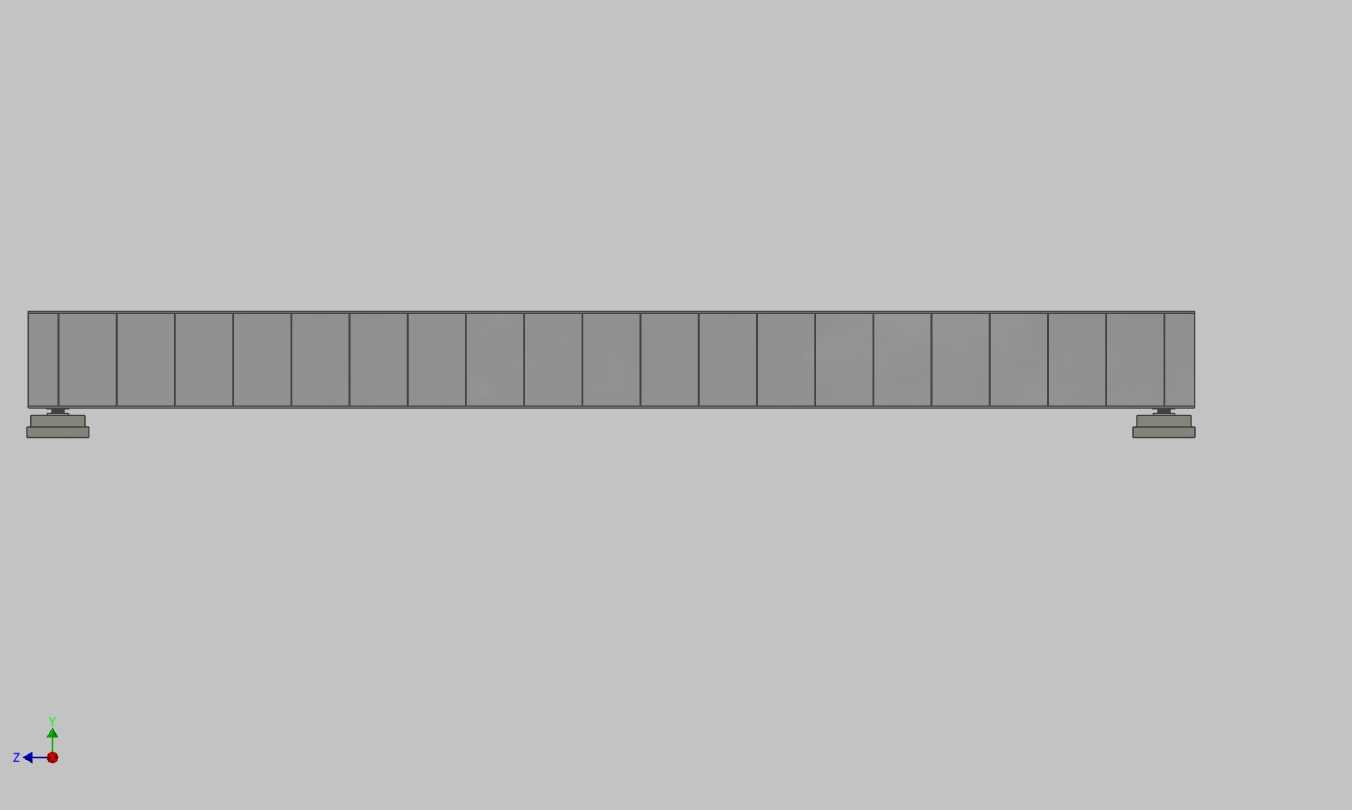

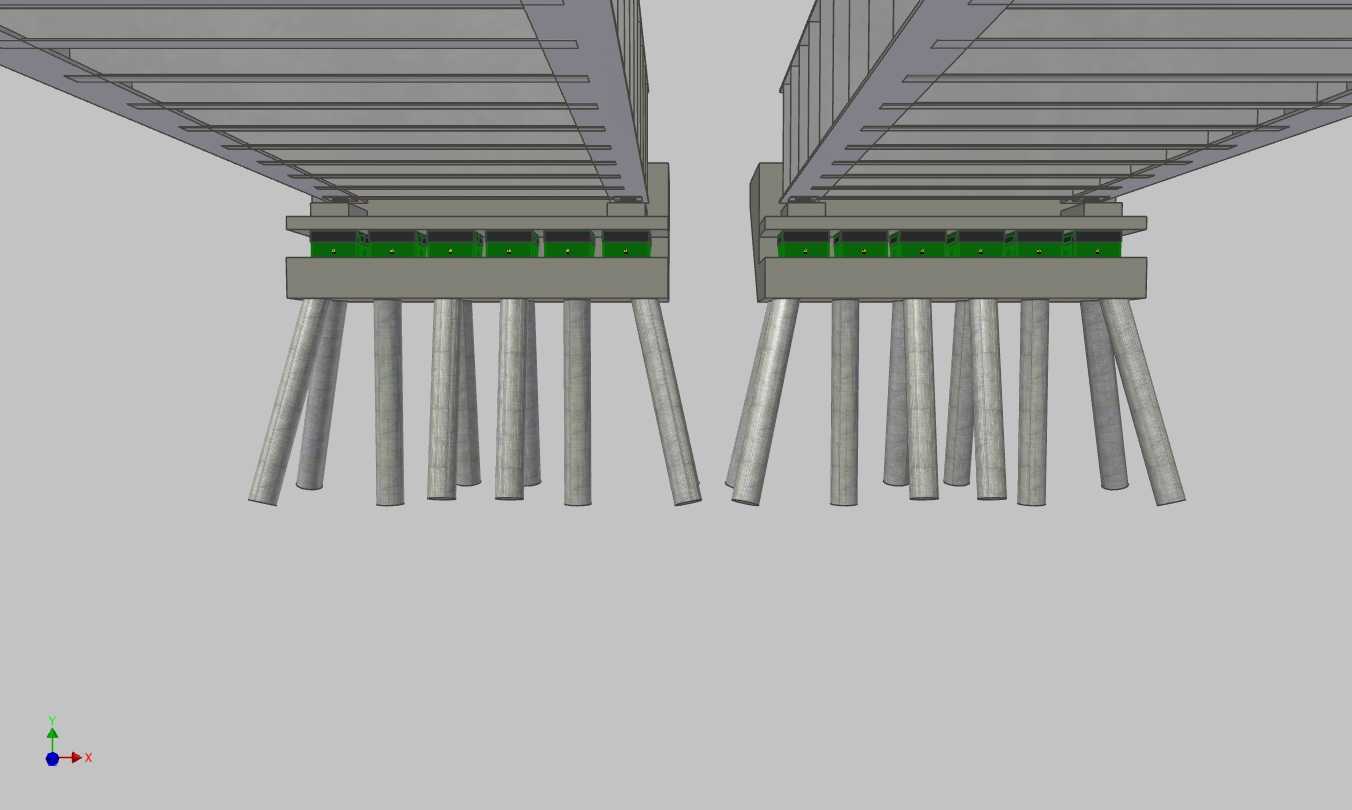

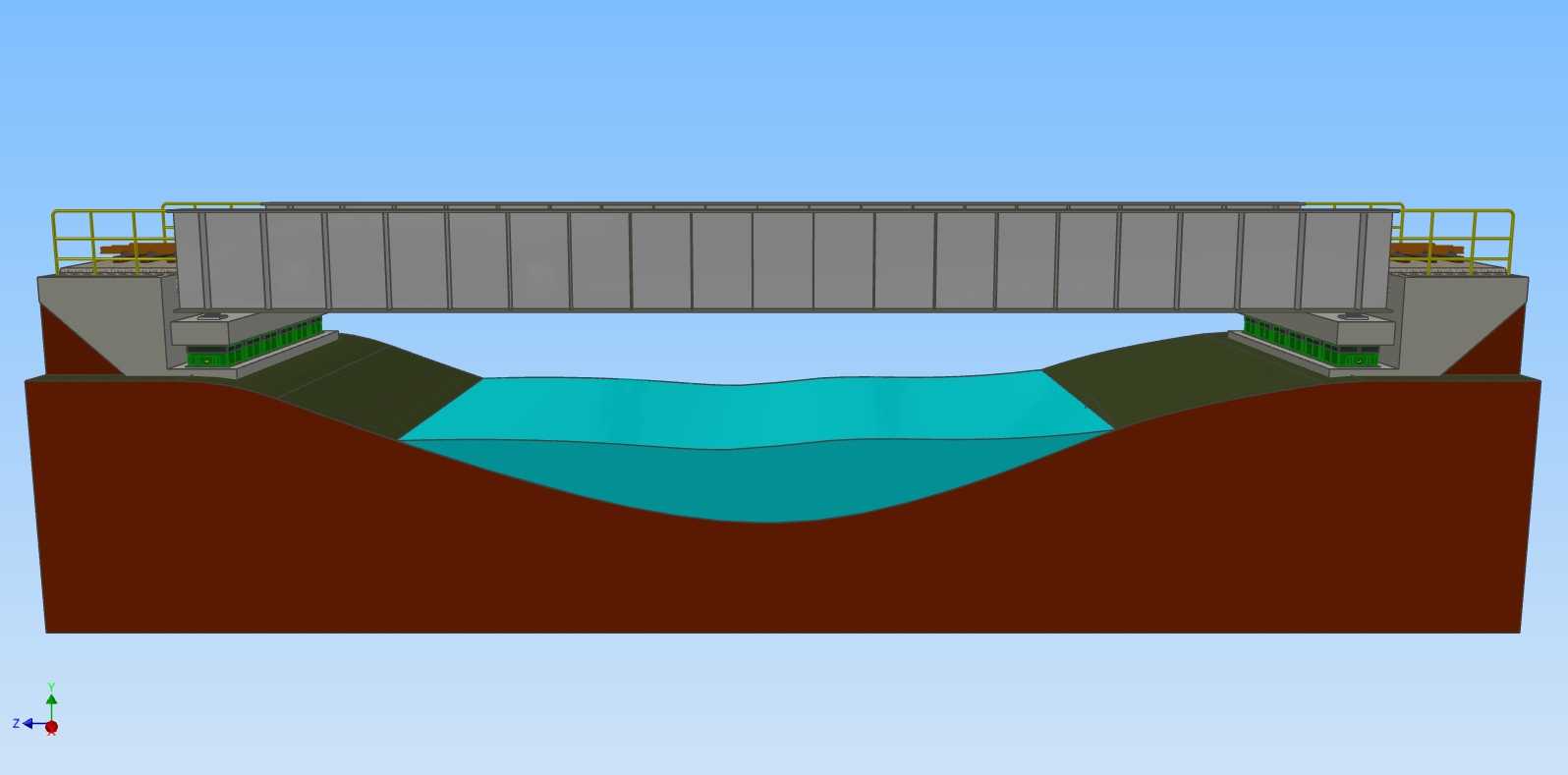

　　在重载铁路桥梁的结构设计环节，梁体与桥墩之间的传力与隔震部件一直是影响线路长期运营安全的核心构件，本次呈现的结构正是针对城郊货运铁路桥设计的隔震支座组，适配库巴唐-圣保罗段Cituada铁路的重载通行需求，该线路日常通行散装货运列车，轴重普遍高于普通客运线路，同时沿线临近工业厂区，存在一定的振动传导防控需求，还要兼顾铁路信号系统的绝缘防护要求，避免梁体与桥墩之间形成导电通路干扰轨道电路。从结构布局来看，该支座组采用分层堆叠的布置形式，在梁体底部的承托台与桥墩顶部的承台之间，沿横桥向并排布置8组隔震模块，每组模块外部设置高强度绝缘包覆层，既承担竖向荷载的均匀传递，也能在列车通行、微小地质活动时吸收横向与纵向的振动能量，

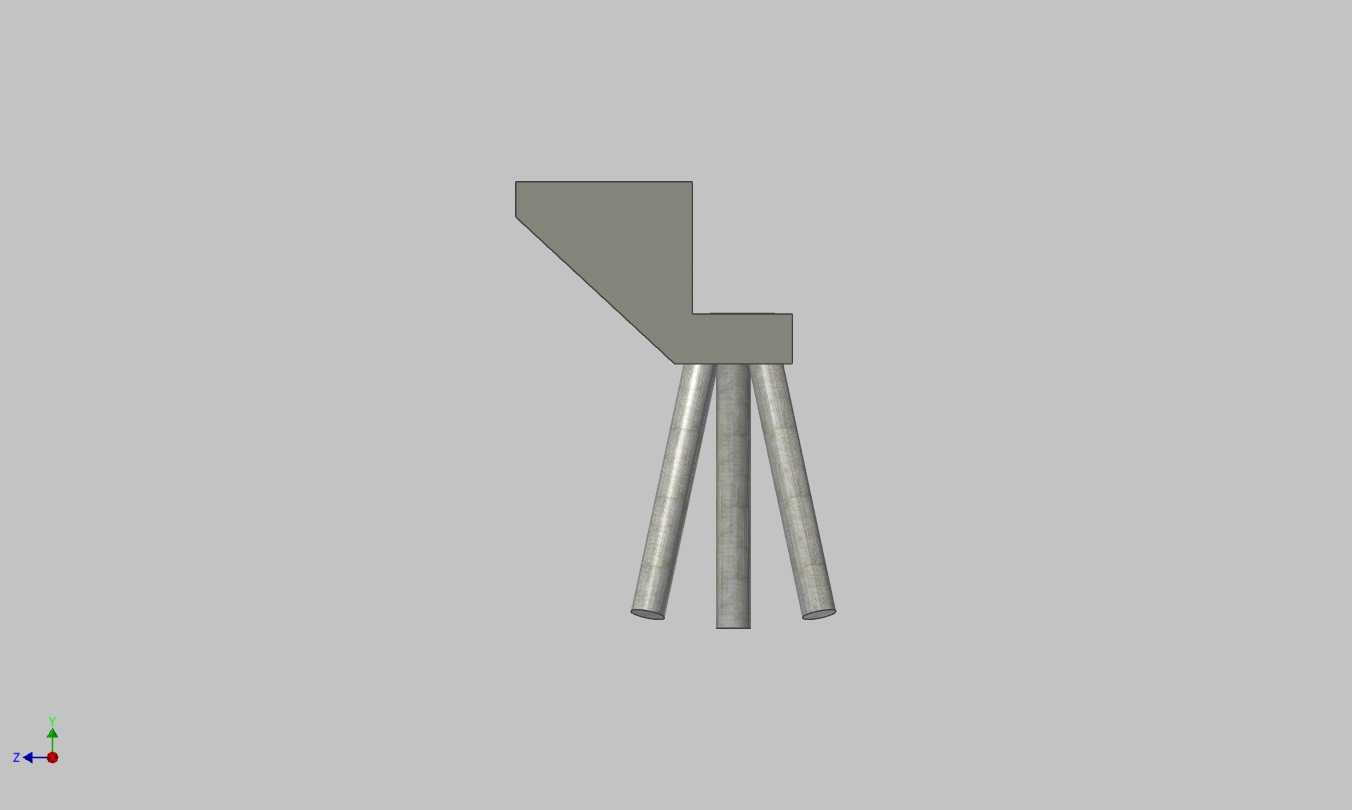

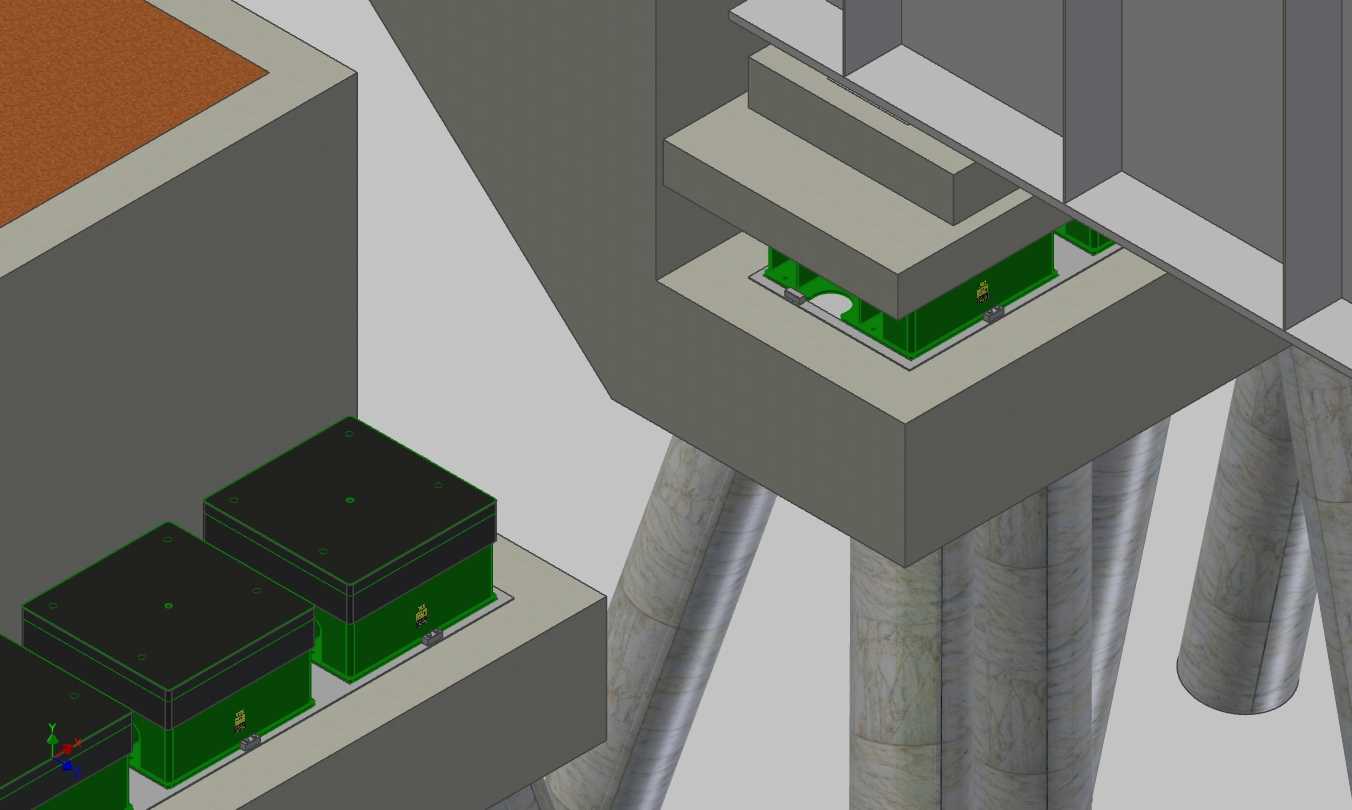

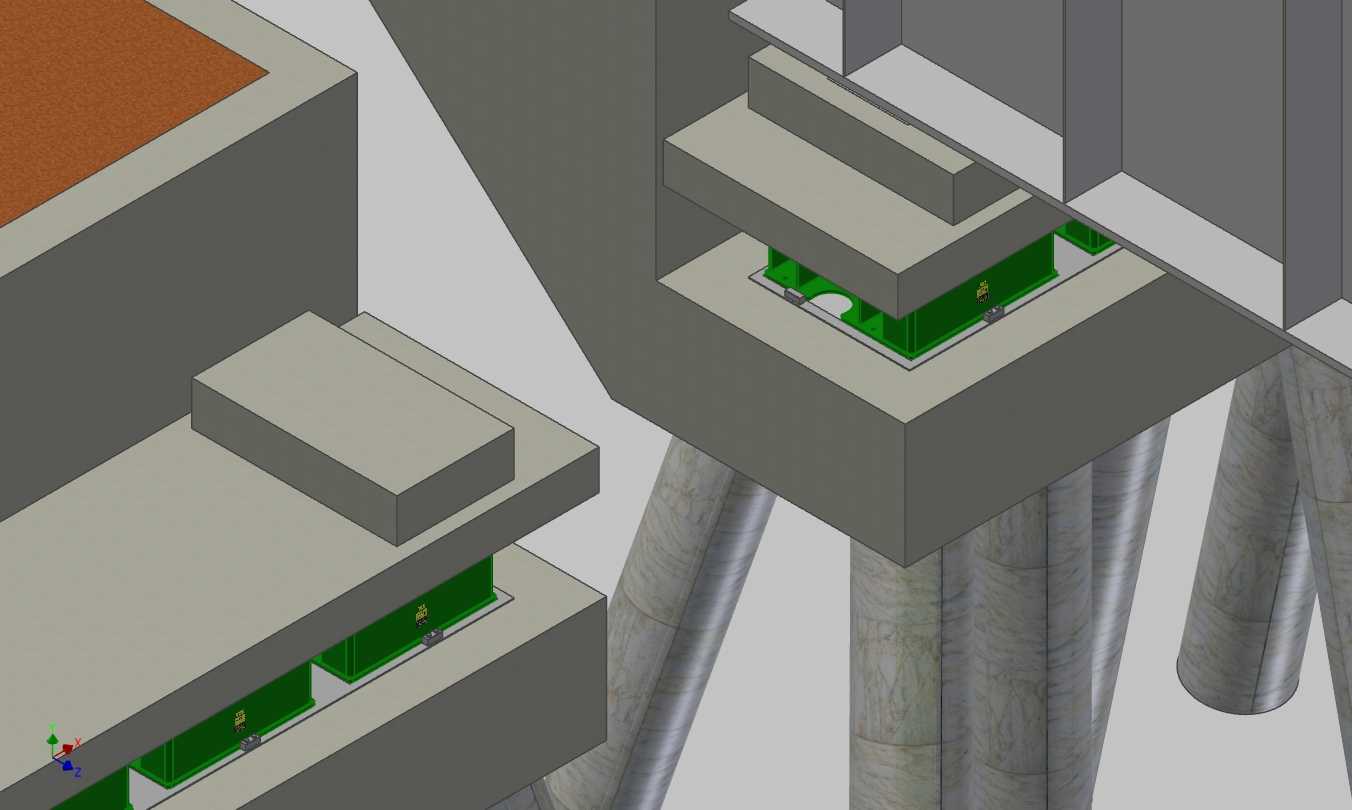

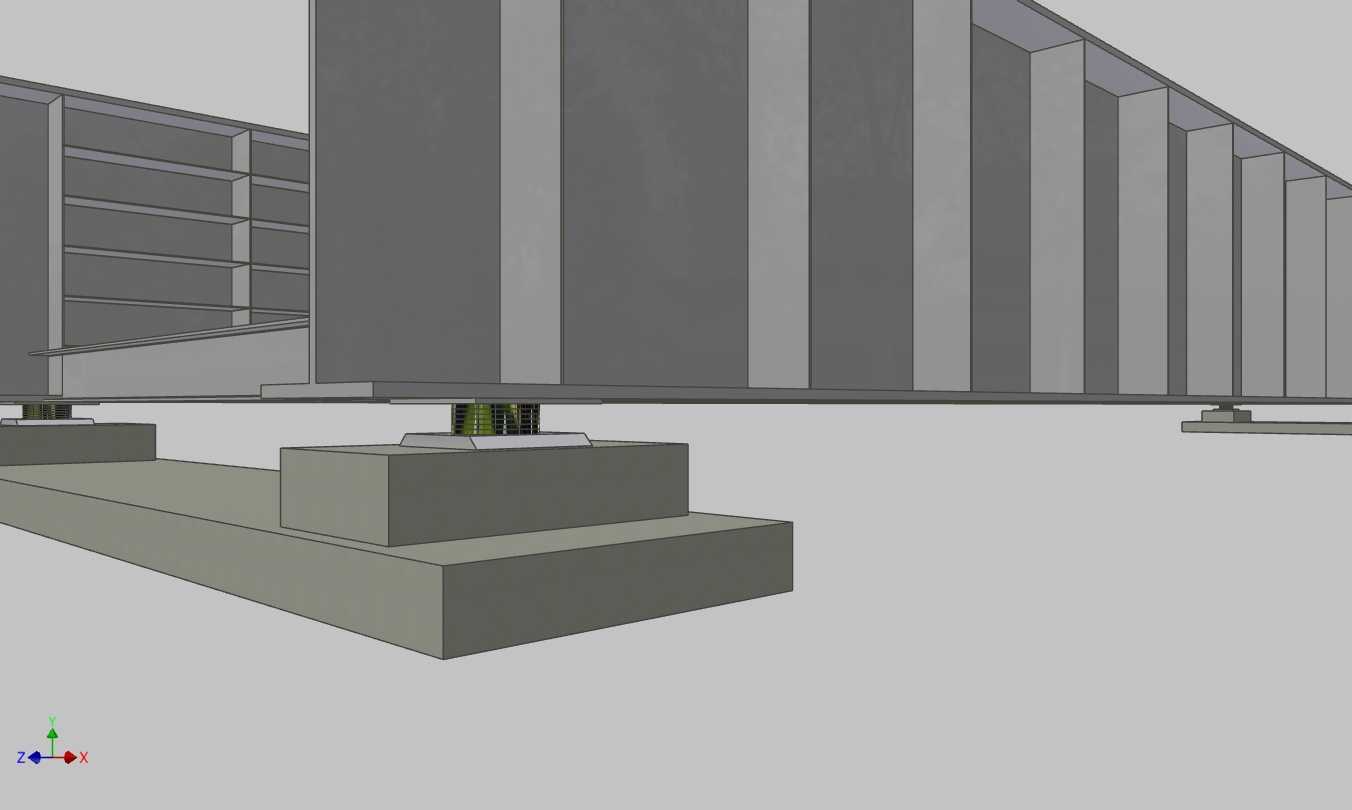

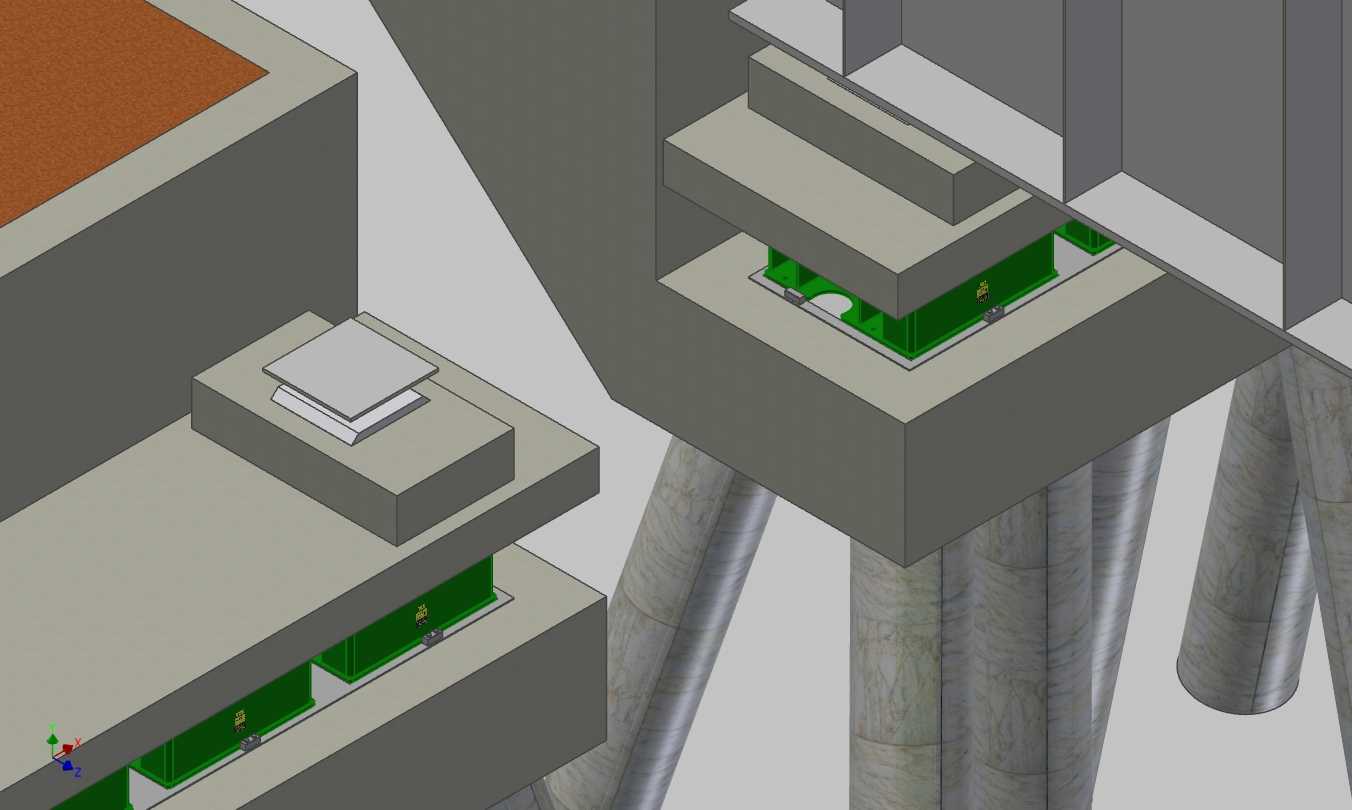

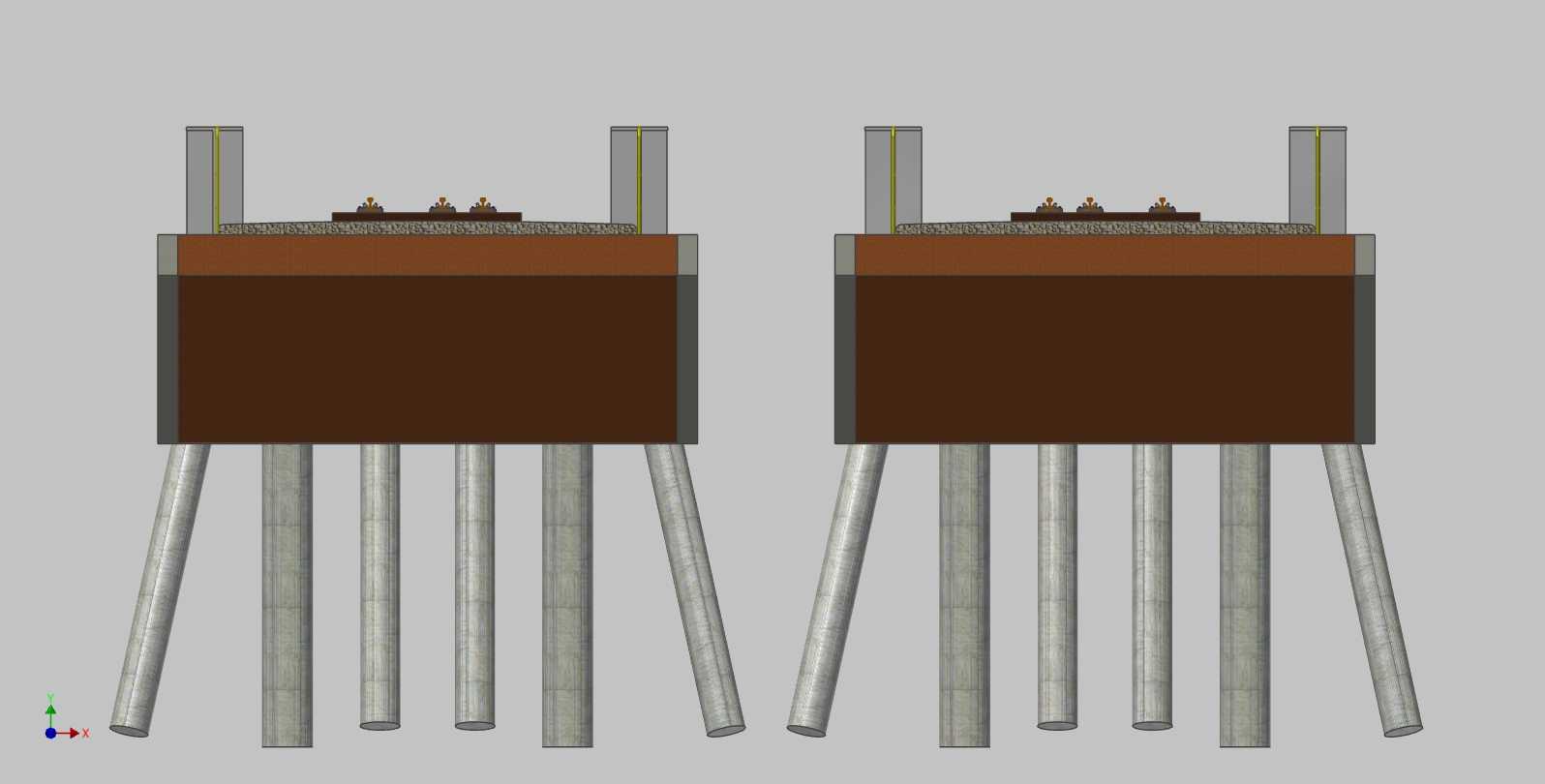

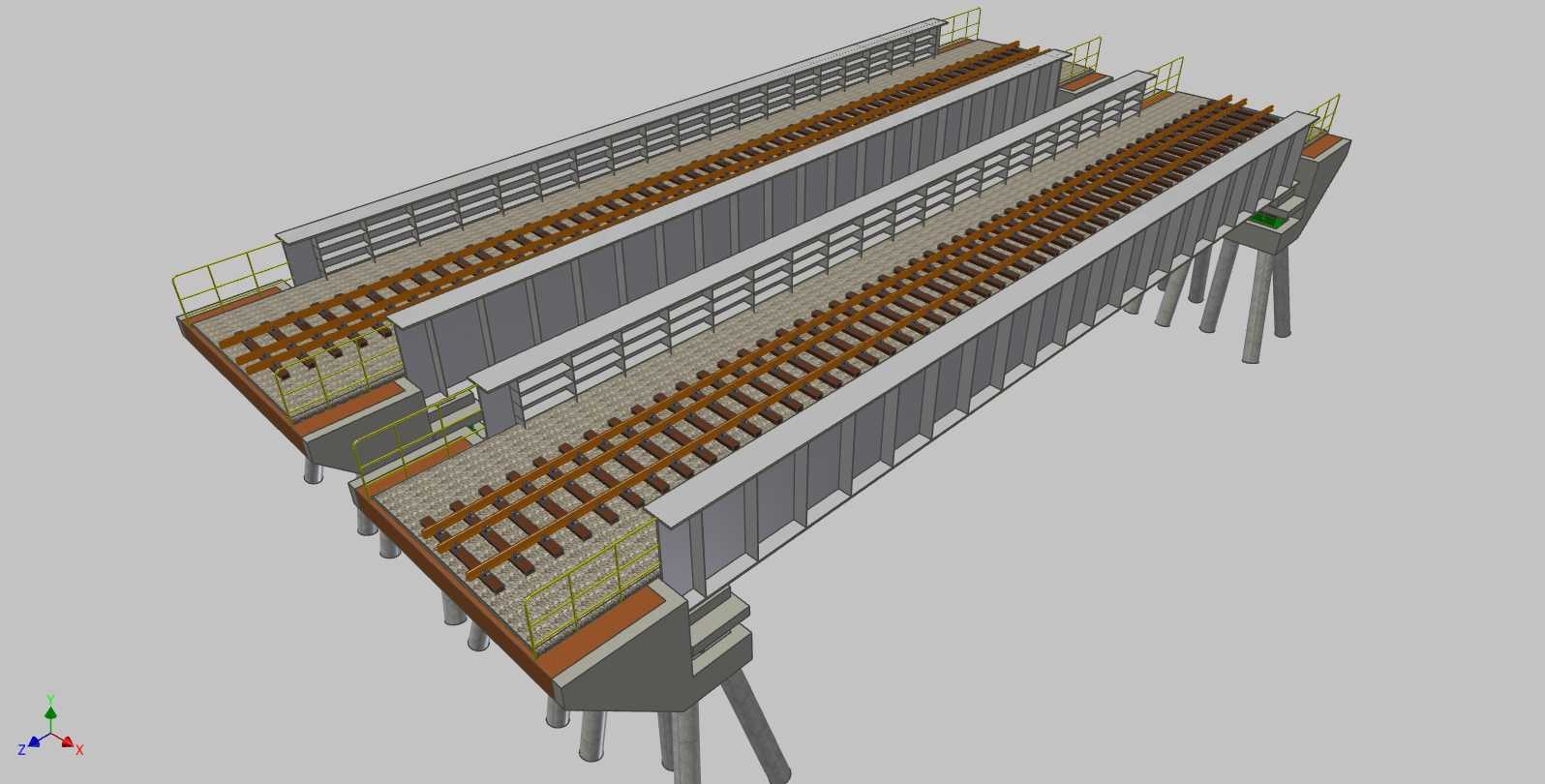

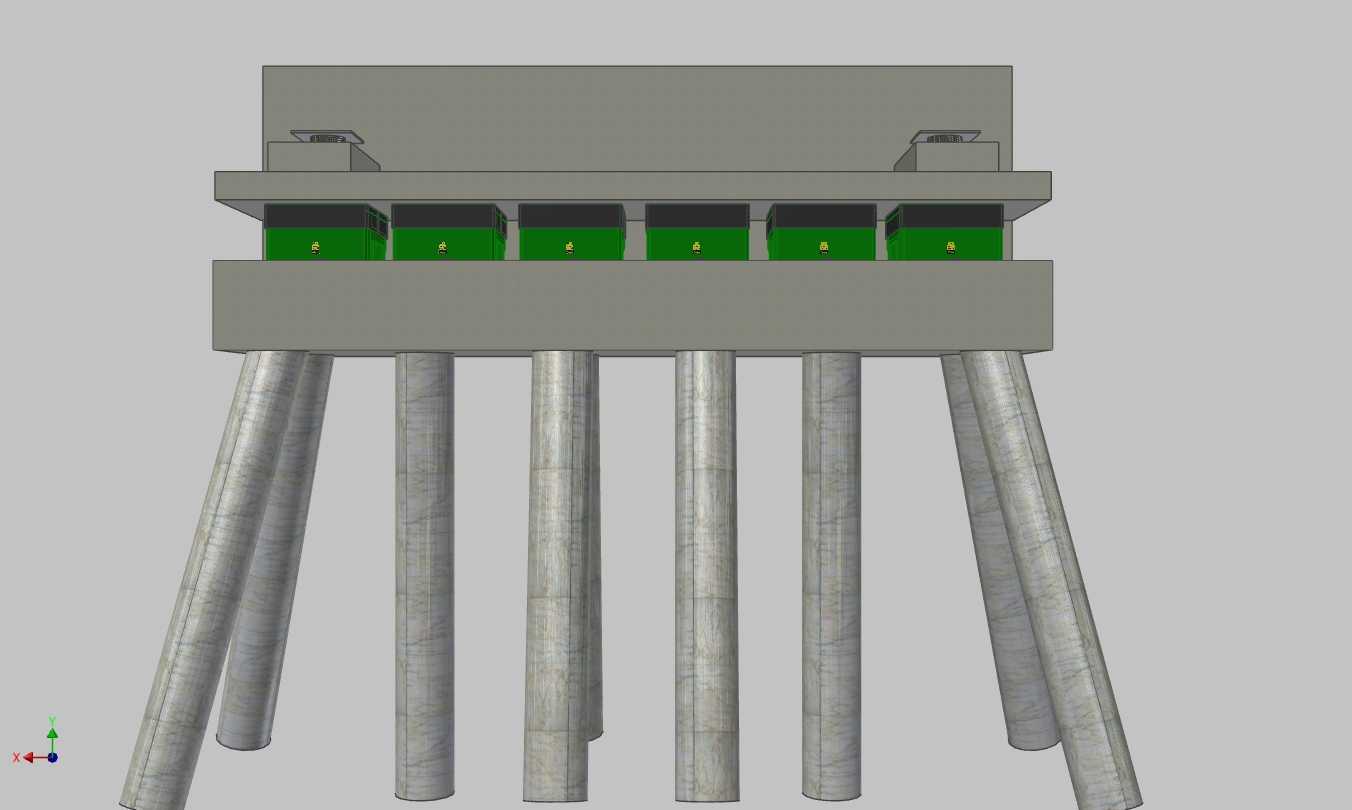

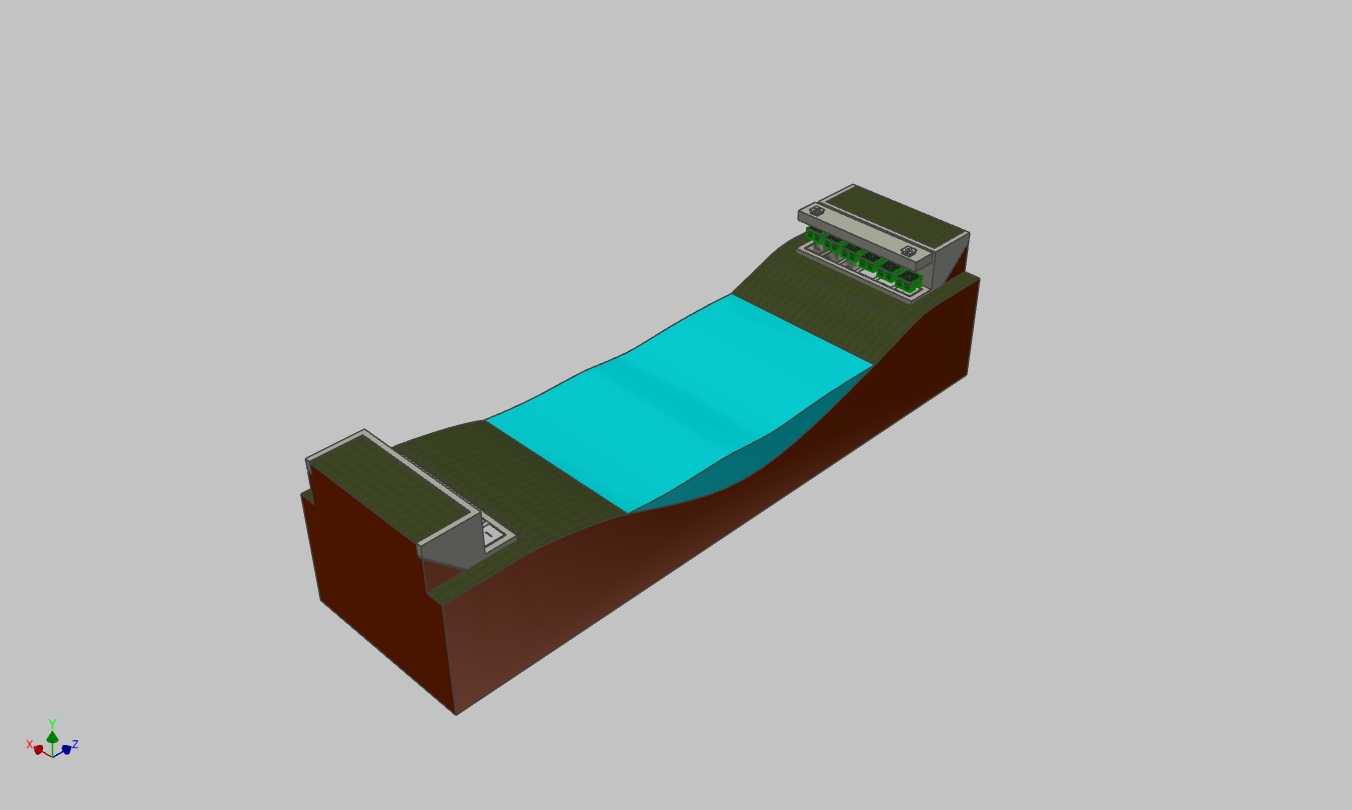

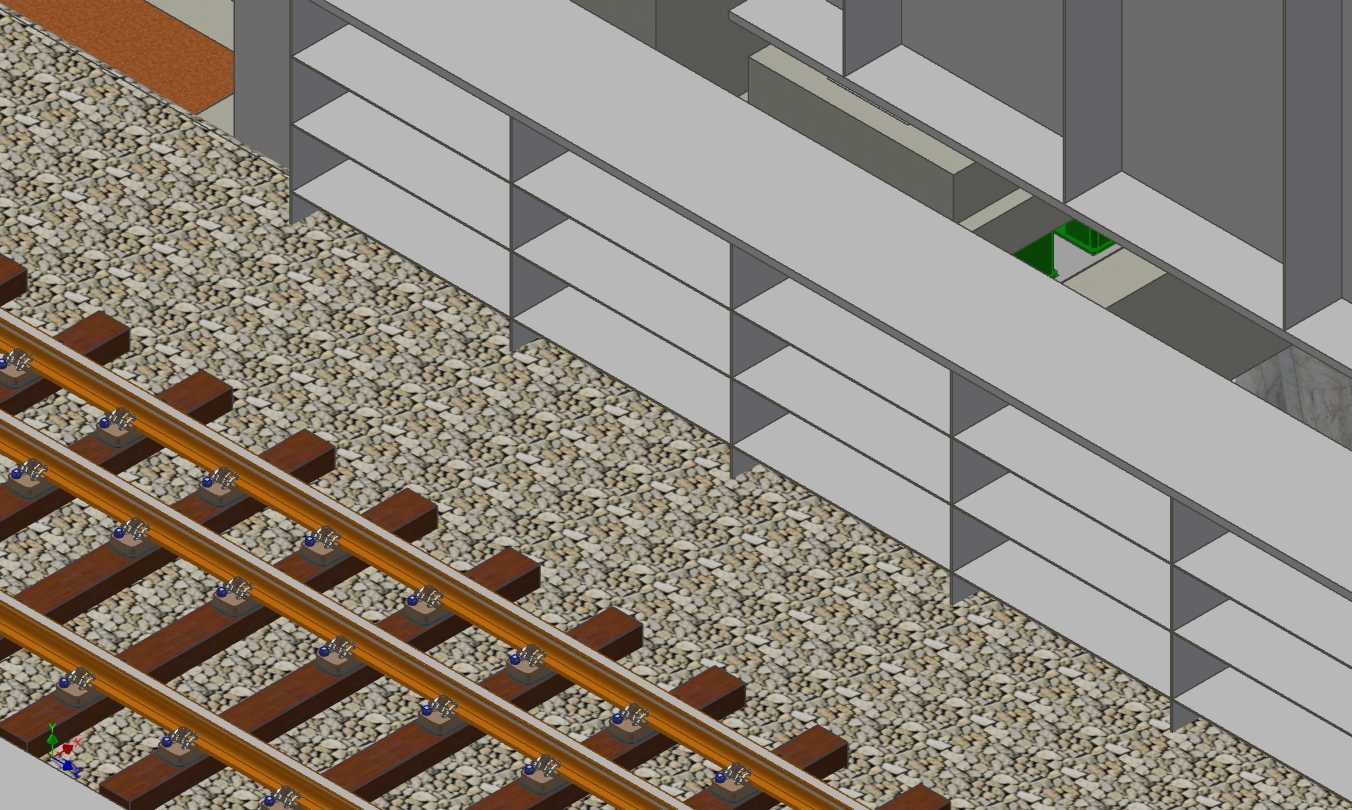

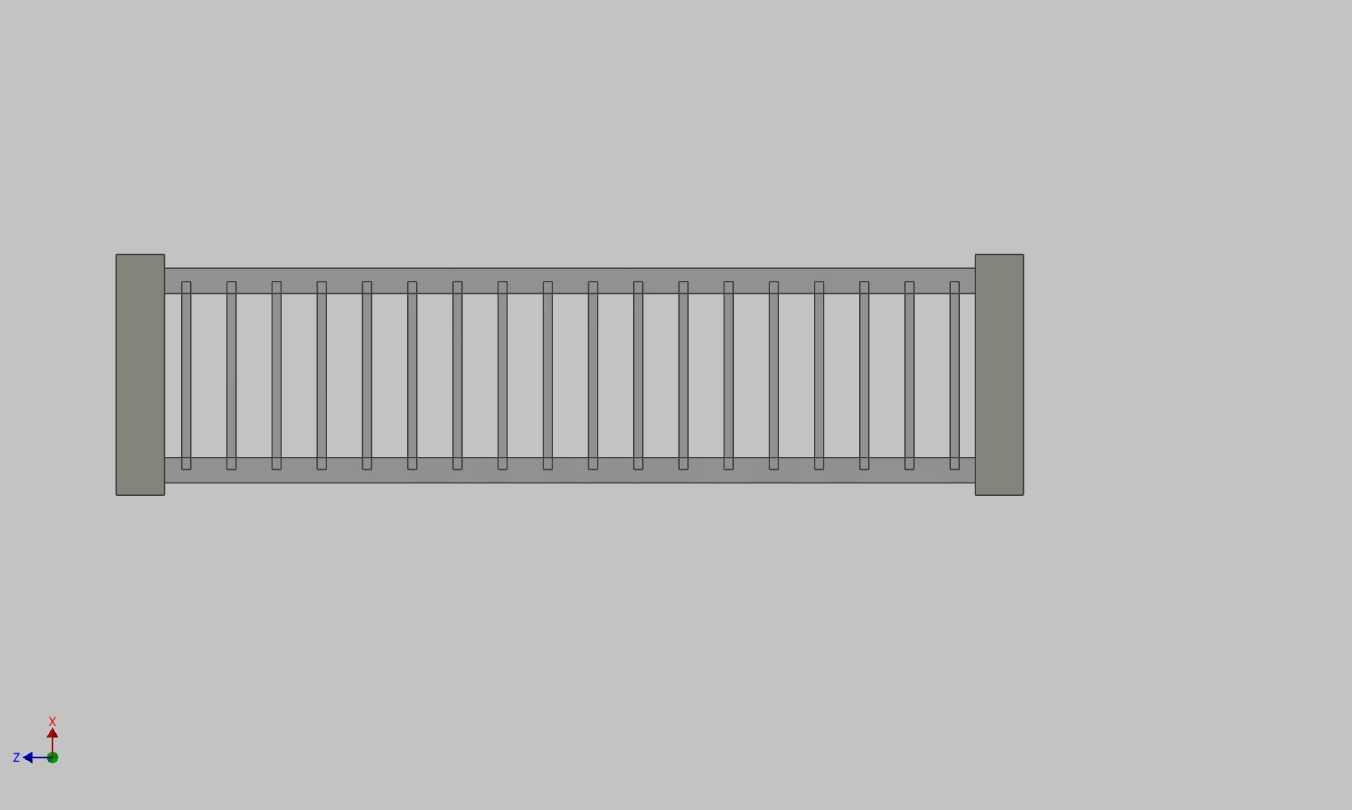

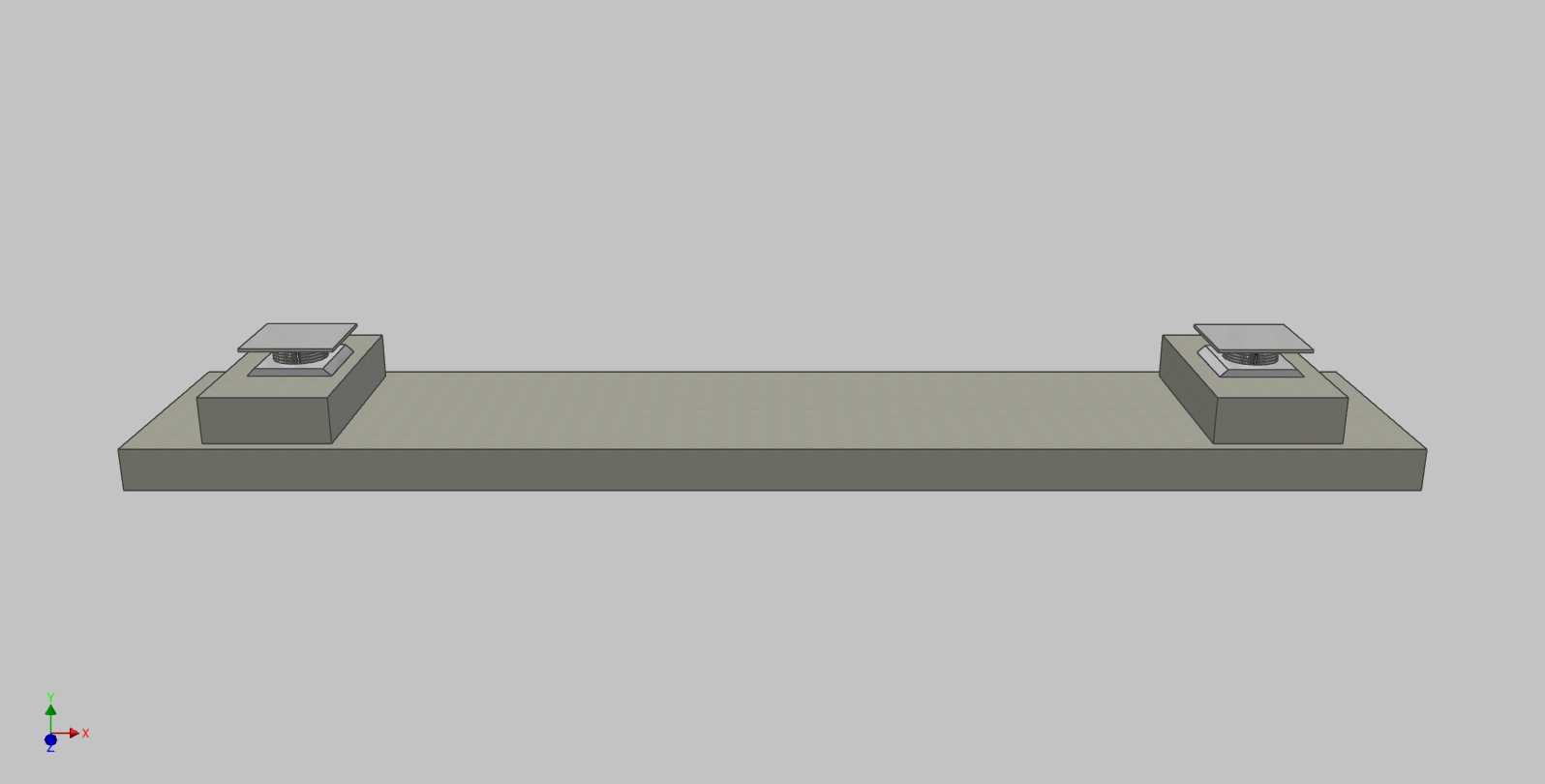

　　避免振动直接传导至桥墩结构引发混凝土疲劳。设计阶段首先明确了安装边界条件：桥墩顶部采用斜向支撑的混凝土墩柱结构，顶部承台预留与支座组匹配的安装凹槽，凹槽的平面尺寸与支座组整体外轮廓预留20mm的安装调整间隙，方便现场施工时对位调整，凹槽深度刚好覆盖支座组下半部分的定位凸台，无需额外焊接固定件，依靠混凝土浇筑后的压重与侧向限位即可完成固定。梁体底部的承托结构采用下凸式的钢筋混凝土台，与支座组顶部的接触面做铣平处理，保证竖向荷载均匀分布在每一组隔震模块上，不会出现局部偏载导致的模块过早损坏。功能特性层面，每组隔震模块内部采用叠层橡胶与钢板复合的阻尼结构，外部的绿色绝缘壳体采用高强度工程塑料模压成型，壳体之间设置拼接定位槽，

　　多组模块并排安装时可以通过定位槽互相卡合，形成整体受力的支座组，避免单个模块在横向力作用下出现移位。绝缘壳体的厚度经过耐压测试验证，能够满足铁路系统的绝缘电阻要求，防止轨道电流通过支座传导至桥墩引发信号误判，这一点对于电气化铁路区段尤为重要，传统钢制支座往往需要额外加装绝缘垫片，长期运营后垫片老化容易出现绝缘失效问题，该结构将绝缘层与模块外壳整合为一体，大幅降低了后期维护的频次。从实际应用场景出发，该类支座组不仅适用于新建铁路桥梁的建设，也可用于既有老旧铁路桥的支座更换改造，改造施工时无需对桥墩承台做大规模凿除处理，只需根据支座组的安装尺寸对原有承台表面做找平处理即可，单组桥梁的更换作业可在夜间天窗点内完成，

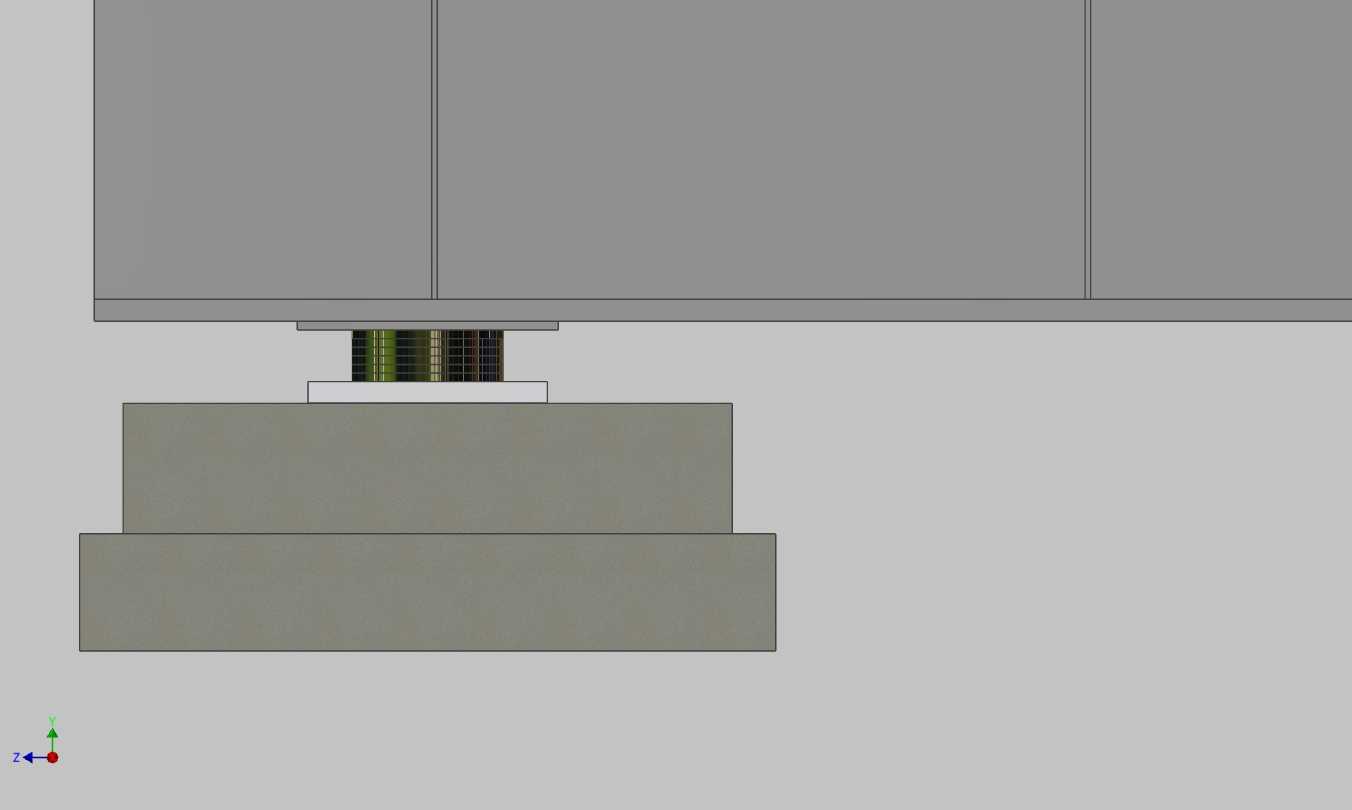

　　不会影响日间的正常列车通行。设计过程中针对不同方向的受力做了专项校核：竖向荷载按照最大轴重30t的货运列车以80km/h时速通行时的动载系数做放大计算，保证隔震模块的竖向压缩量控制在允许范围内，不会出现梁体下沉超限的问题；横向受力考虑了列车制动时的纵向冲击力以及常遇地震下的水平位移量，模块之间的卡合结构可将水平力均匀分散到全部8组模块上，避免单个模块受力超出极限。外形尺寸方面，单组隔震模块的长宽尺寸按照桥墩承台的横向宽度做匹配设计，整体支座组的总高度控制在350mm，刚好适配原有桥梁的梁底与墩顶之间的净空要求，更换作业时无需调整梁体的顶升高度，降低施工风险。模块顶部与底部均设置防滑纹理，与混凝土接触面的摩擦系数满足抗滑移要求，无需额外设置抗剪销件，减少了零部件数量，也降低了后期出现连接件松动的概率。在三维建模过程中，对每一层叠层结构都做了实体还原，包括绝缘壳体的拼接卡扣、模块与承台之间的定位凸台、梁体承托结构的钢筋排布示意，可直接用于施工前的技术交底，也可作为同类桥梁支座设计的参考模板，帮助结构工程师快速完成同类型项目的初步方案排布，减少重复建模的工作量。针对城郊铁路临近居民区的特点，该隔震模块的阻尼参数经过专门调校，可将列车通行时产生的结构振动频率调整至人体不敏感的区间，降低振动传导至周边建筑引发的低频噪声问题，兼顾了结构安全与周边环境防护的需求。
