工业卧式刮刀卸料离心脱水设备结构

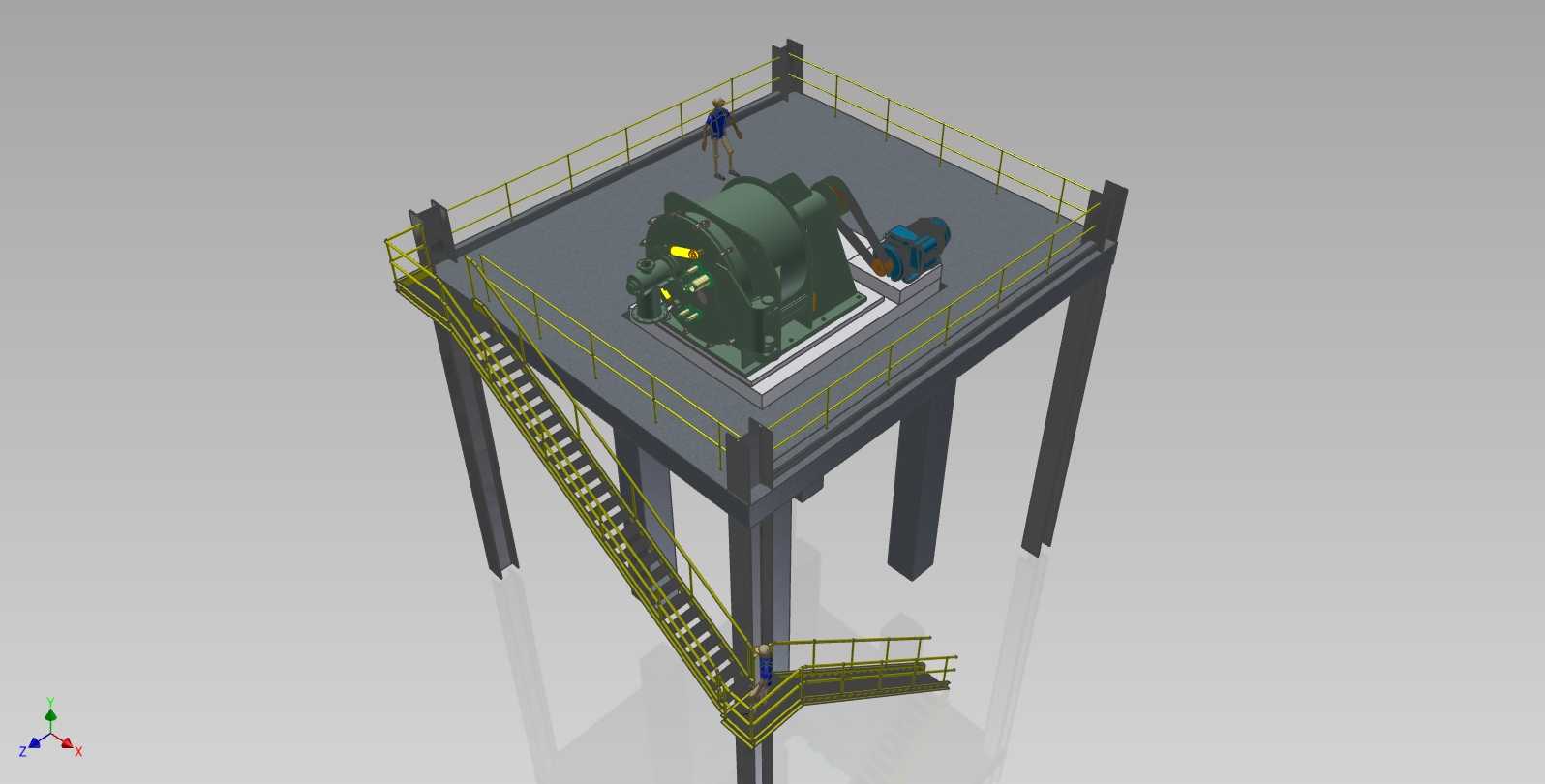

　　这套三维结构完整还原了卧式刮刀卸料离心机的整机装配状态，覆盖了主机转鼓、驱动单元、操作检修平台、附属防护结构的全部安装配合关系，可直接用于选矿、化工、食品加工等行业的固液分离工段设备选型参考、现场安装布局校核以及同类型设备的改型设计参照。从实际应用场景来看，这类设备常布置在选矿厂的精矿脱水工段、煤化工的煤泥分离环节、制盐行业的晶盐脱液工序，也可用于环保领域的污泥脱水预处理，核心作用是通过高速旋转产生的离心力场，将悬浮液中的固相颗粒截留在转鼓内壁，液相穿过滤布排出转鼓，完成固液两相的连续分离，相比板框压滤机等间歇分离设备，其连续作业的特性更适配大规模连续化生产线的处理需求。

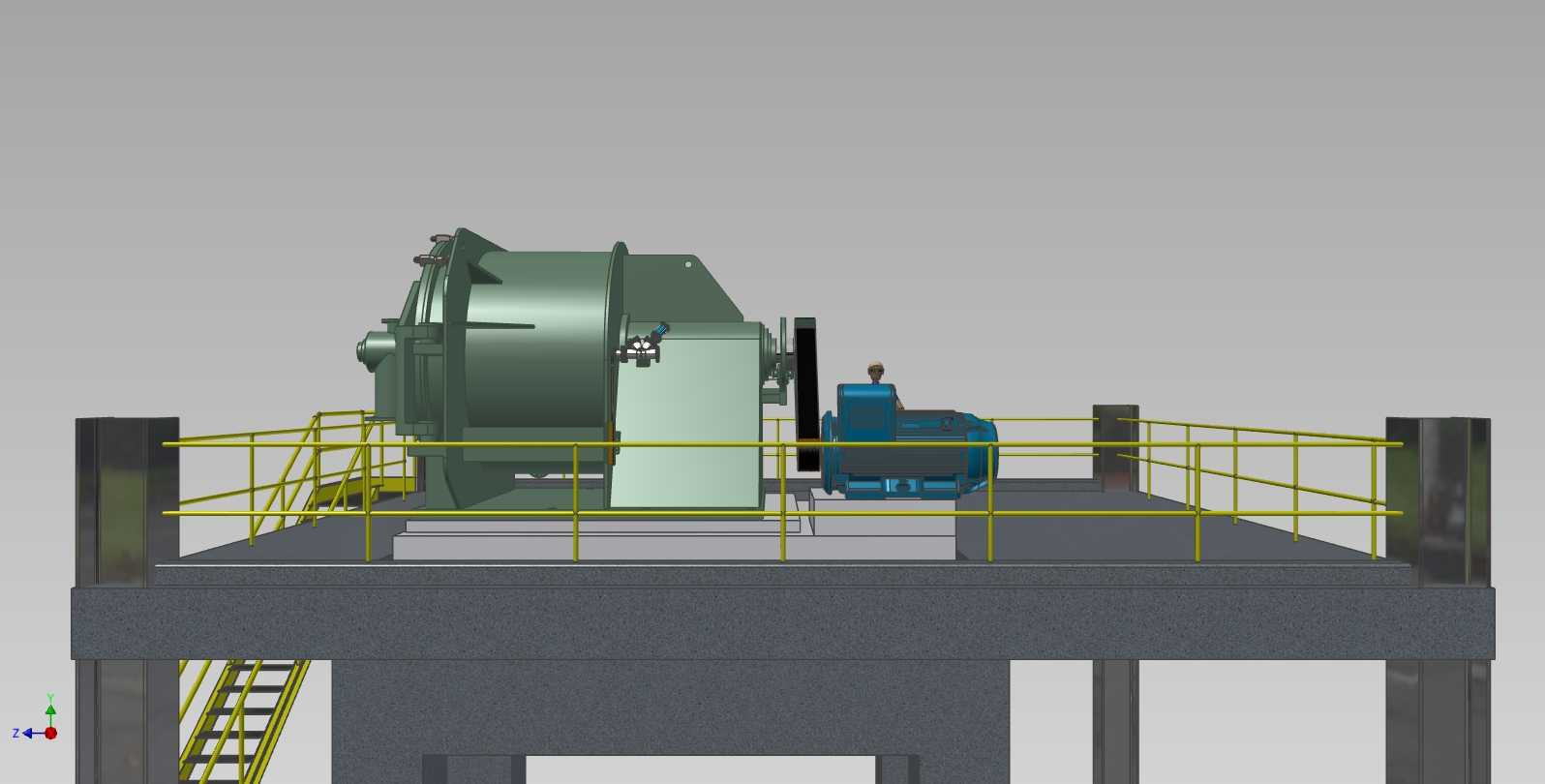

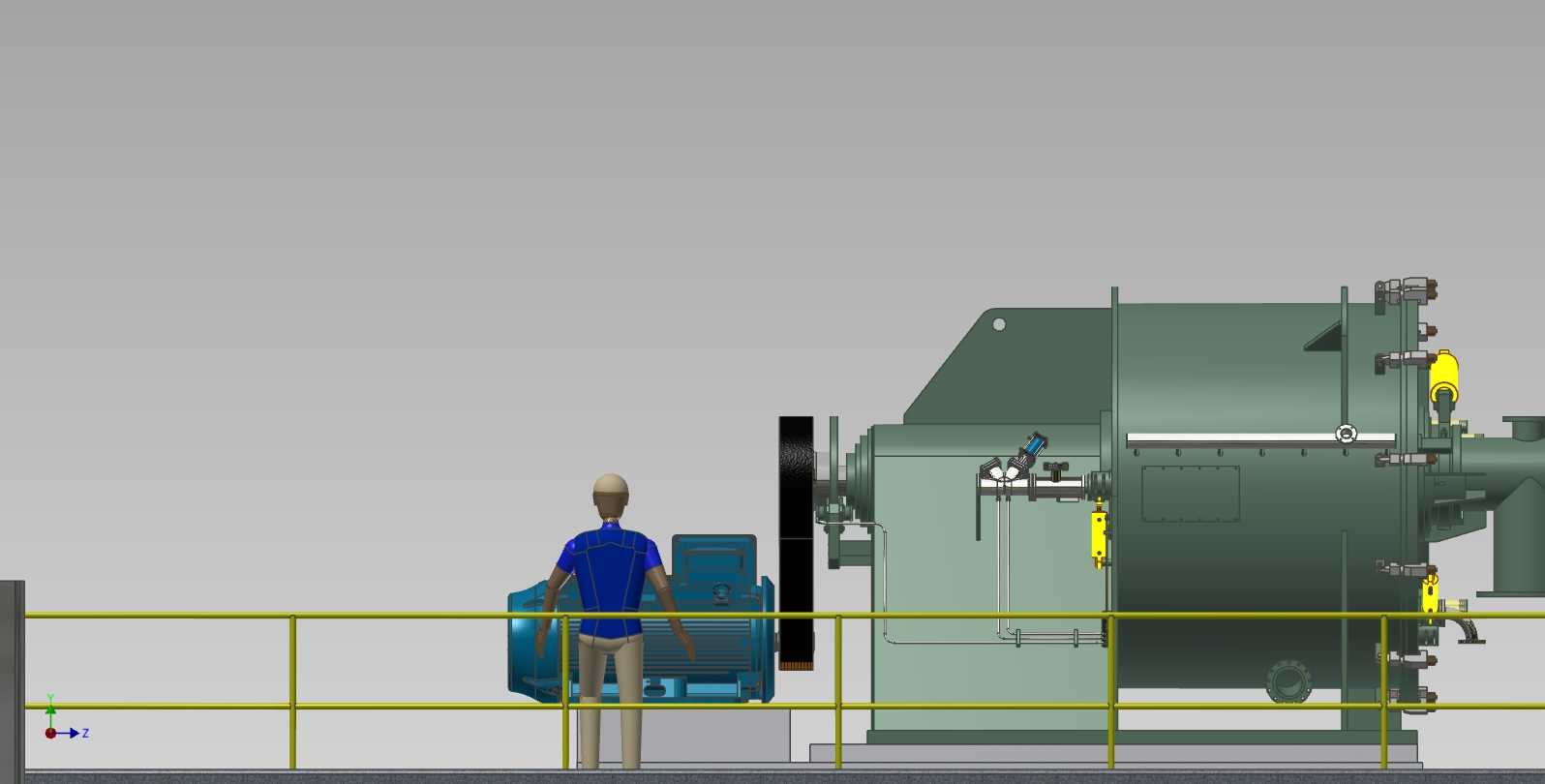

　　从功能特性来看，模型还原的卧式刮刀卸料结构，可在转鼓降速至卸料转速区间时，通过液压驱动的刮刀机构往复动作，将转鼓内壁附着的固相滤饼刮下，经出料溜槽排出设备，整个卸料过程无需人工开盖操作，配合进料阀、洗涤阀的程序控制，可实现进料、分离、滤饼洗涤、脱水、卸料的全周期自动运行，大幅降低岗位操作人员的劳动强度。驱动端采用独立的电机+皮带传动结构，电机与主机转鼓之间设置带传动缓冲，可避免启动瞬间的冲击载荷损伤转鼓主轴轴承，同时皮带轮外侧设置全封闭防护罩，防止运行过程中异物卷入传动部位，符合工业设备的安全防护要求。

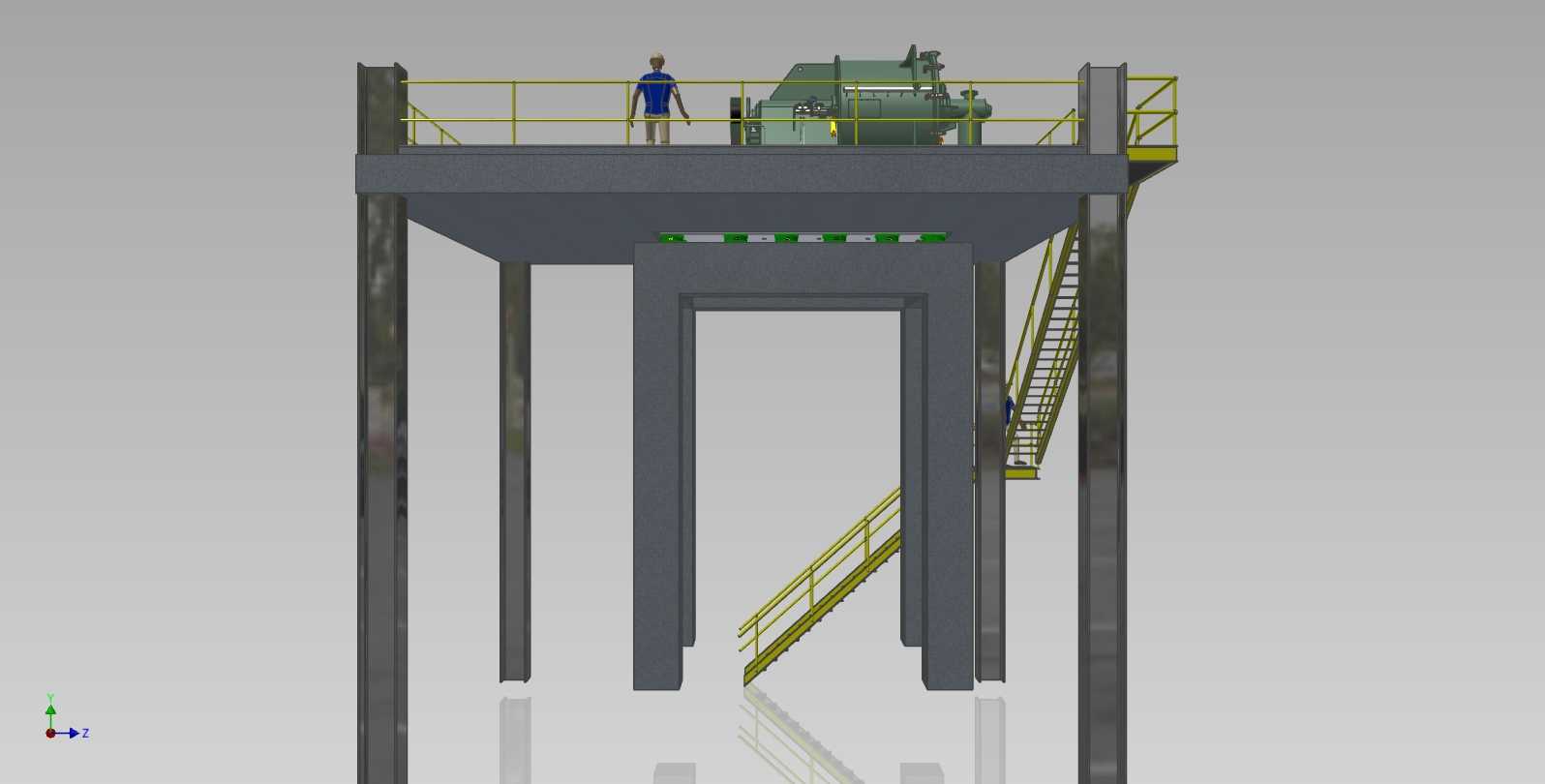

　　设计思路上，整套结构优先考虑了现场安装与后期检修的便利性：主机主体与驱动电机共同安装在整体式钢制底座上，底座通过地脚螺栓与混凝土基础固定，可抵消转鼓高速旋转产生的动不平衡载荷，减少设备运行时的振动传递；设备外围设置的钢制操作平台，台面采用花纹钢板防滑设计，平台高度匹配主机的检修口、观察窗位置，周边设置1.2米高的双横杆防护栏杆，侧面搭配斜向爬梯，爬梯踏步采用防滑格栅板，方便巡检人员日常查看设备运行状态、定期更换转鼓滤布以及检修刮刀液压组件。模型中也还原了转鼓部分的快开式检修门结构，无需完全拆解主机外壳即可完成滤布更换、刮刀间隙调整等日常维护作业，有效缩短设备的停机维护时间。

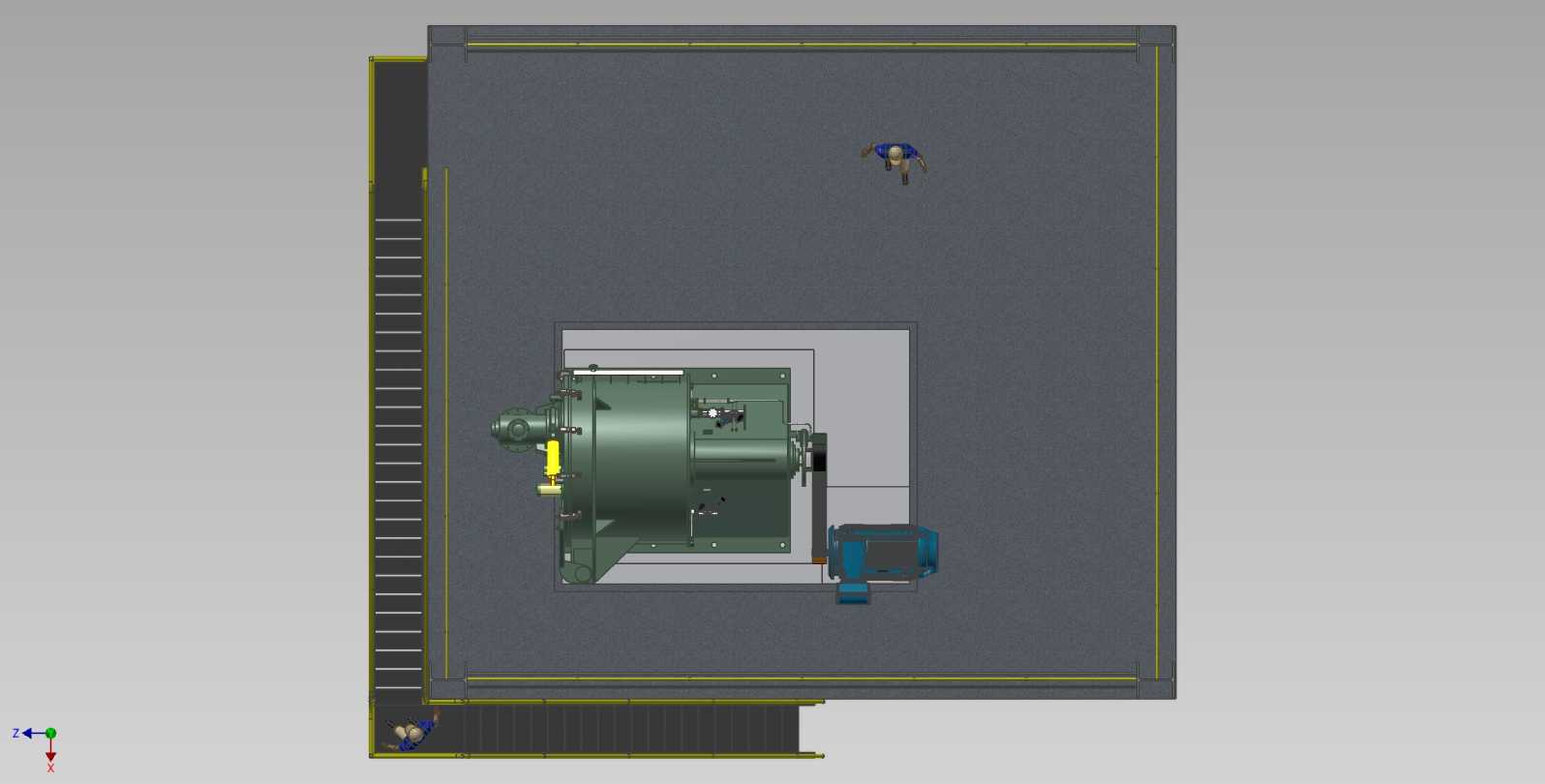

　　从安装边界与外形尺寸的参考价值来看，模型严格按照实际设备的装配比例搭建，操作平台的长宽尺寸覆盖了主机与电机的全部外围投影，平台下方预留了足够的出料溜槽安装空间，可直接对接下方的固相物料输送设备；主机进料端的管道接口位置、电机的接线盒方位、液压站的预留安装位都在模型中有明确的位置体现，设计人员在做车间布局时，可直接参照模型的外轮廓尺寸预留设备安装空间、规划配套管道与电缆的走向，避免出现安装干涉问题。同时模型中各部件的装配关系清晰，转鼓主轴的轴承座安装位置、刮刀的行程范围、皮带轮的中心距都符合实际工程的设计公差要求，可作为三维建模人员搭建同类型分离设备的结构参考，也能帮助设备选型人员直观了解设备的整体构型，判断其是否适配现场的工艺布置条件。
