石油平台用柴油发电机组三维结构

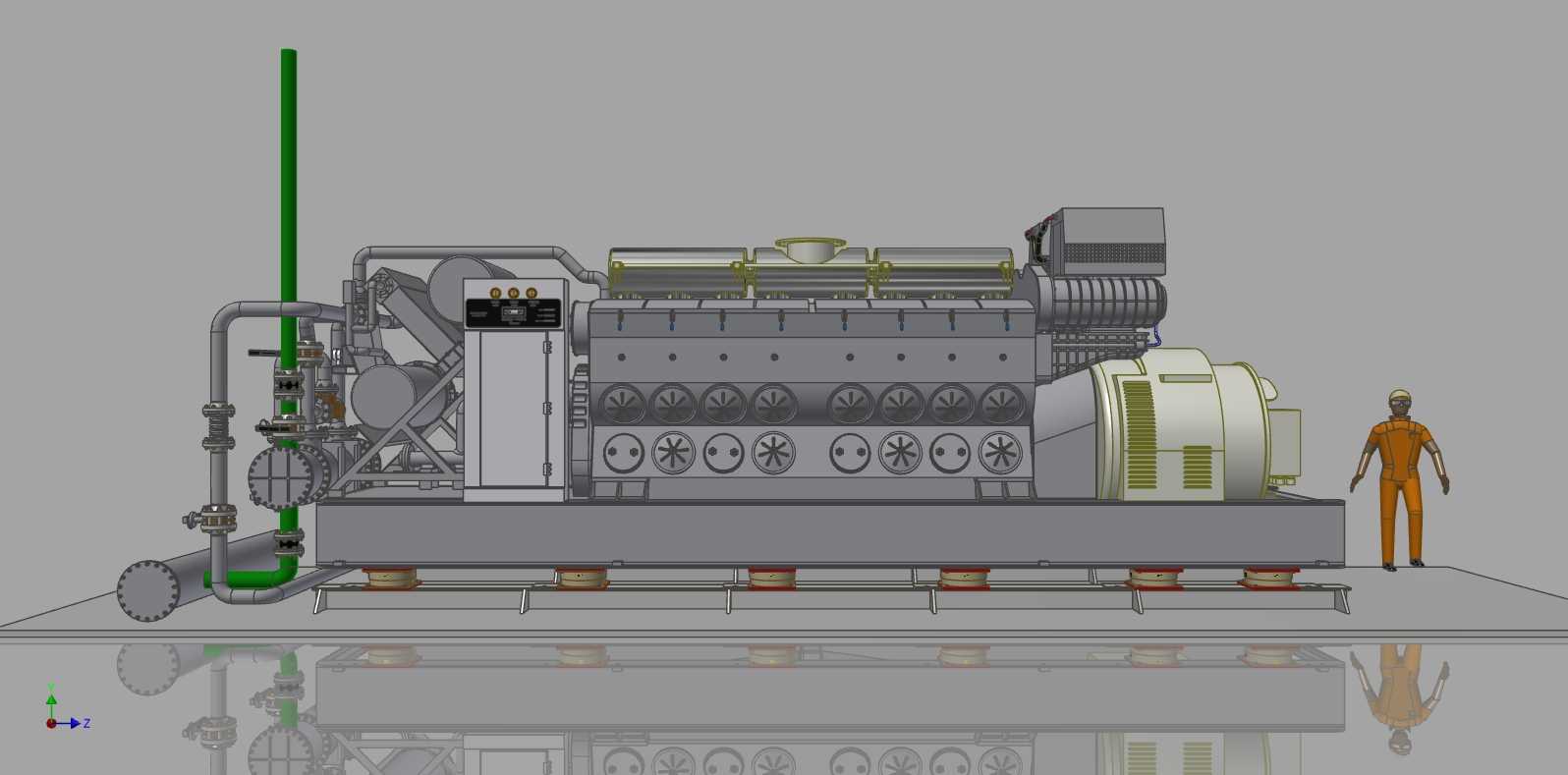

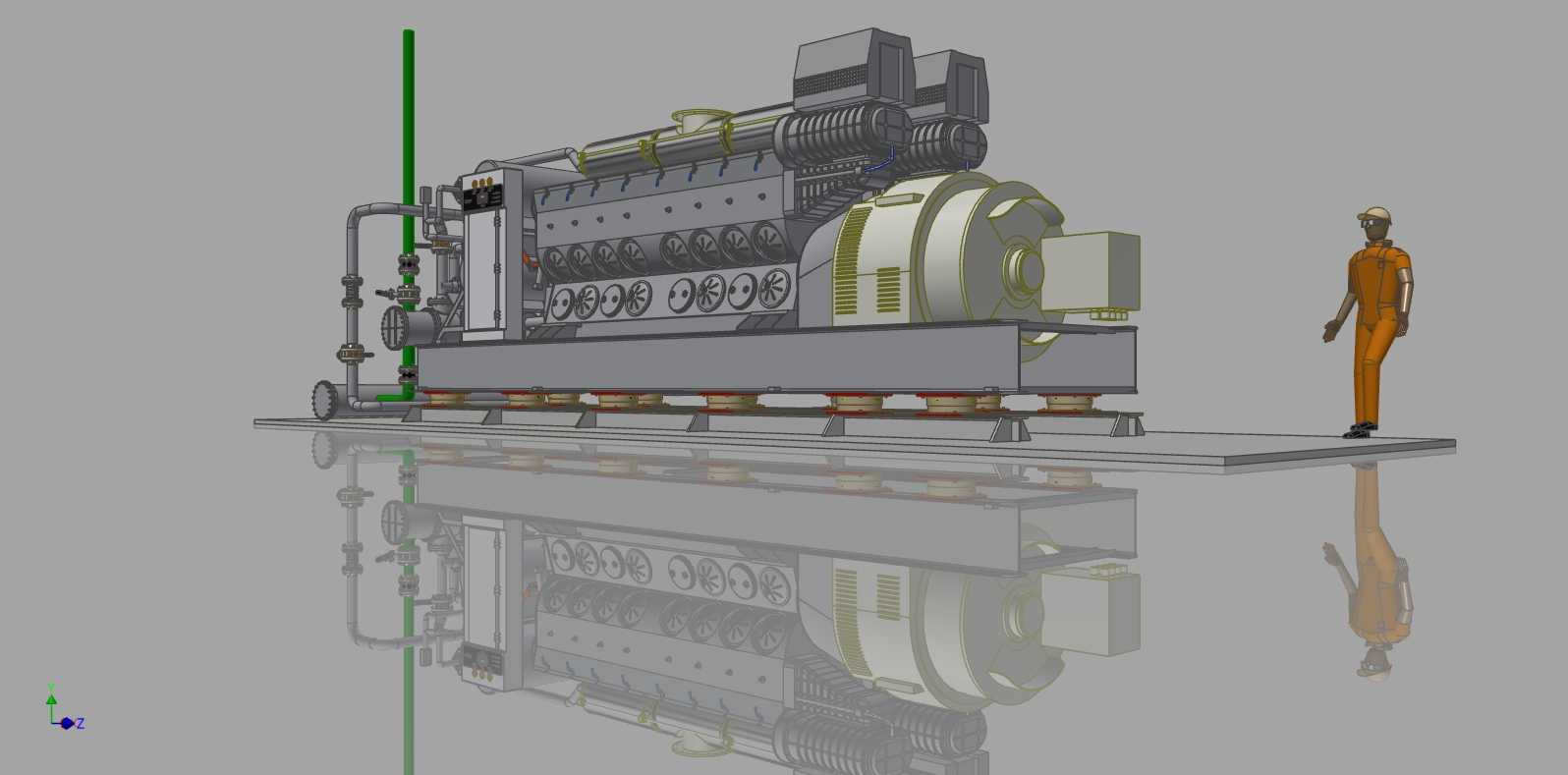

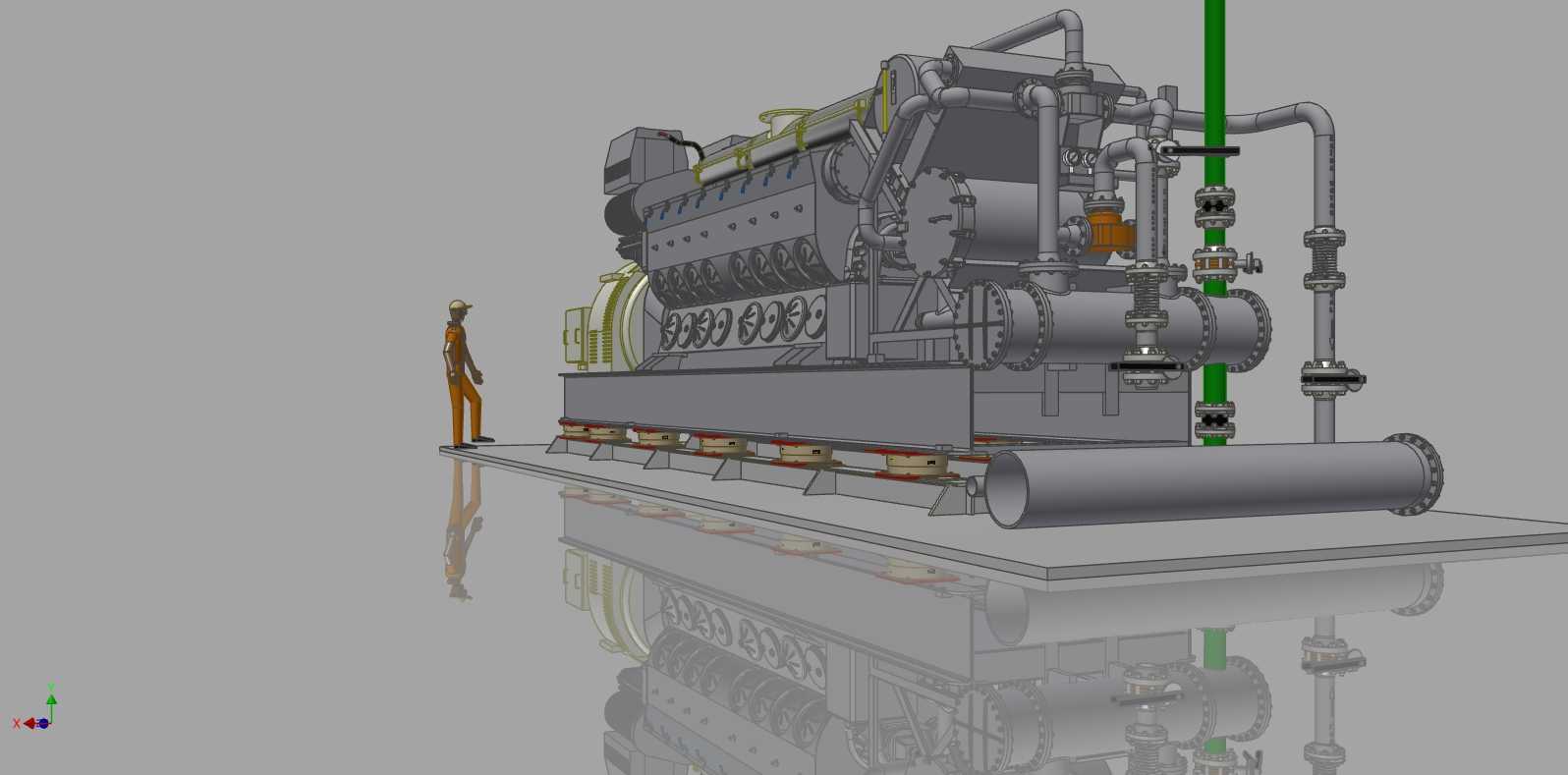

　　这套三维结构还原的是海洋石油开采平台配套的主用柴油发电机组，这类设备常年部署在海上油气开采平台的动力舱区域，作为平台核心供电来源，需要在高盐雾、高湿度、持续振动的严苛海洋环境下稳定运行，为平台的钻井系统、油气处理设备、生活保障设施、应急管控系统提供持续稳定的电力输出，是海上油气开采作业不可或缺的核心动力单元。

　　从结构设计来看，整套机组采用一体化撬装集成布局，将柴油发动机主体、同步发电机、进排气系统、冷却管路、燃油供给管路、润滑系统、减震支撑组件全部集成在统一的钢制底撬上，这种设计首先适配海上平台的安装条件——平台甲板的安装空间十分有限，撬装结构可以在陆地完成总装调试后整体吊装上平台，大幅减少海上现场安装的工作量与调试周期，同时也能更好地应对平台长期受海浪影响产生的持续晃动与振动传递。

　　设备的核心动力段为直列多缸四冲程柴油发动机，缸体采用高强度铸铁材质设计，缸盖集成了进排气门与喷油器安装位，侧面布置了整体式凸轮轴传动结构，发动机前端轮系整合了冷却水泵、机油泵、燃油输油泵的驱动接口，不需要额外布置独立驱动源，减少了外围故障点。进气管路采用不锈钢材质，做了防盐雾腐蚀的表面处理，空气滤清器布置在发动机侧上方，预留了平台集中进气系统的对接法兰，可以直接连接平台的进气过滤总管，进一步过滤海洋环境中的盐雾颗粒与湿气，避免缸套出现异常磨损。排气系统从发动机排气歧管引出后，通过波纹减震节连接到直立的排气总管，排气总管向上延伸至平台外的排气出口，管路外侧包裹了隔热防护层，避免高温管路对舱内其他设备与运维人员造成烫伤风险，同时波纹减震节可以吸收发动机运行时产生的振动位移，避免排气路因长期振动出现焊缝开裂、法兰泄漏的问题。

　　与发动机飞轮端直接连接的是三相交流同步发电机，发电机采用单轴承支撑结构，与发动机飞轮壳通过止口定位直接对接，同轴度可以通过加工精度直接保证，不需要现场反复调整对中，大幅降低安装调试的难度。发电机外壳采用IP54以上的防护等级设计，接线盒做了密封处理，能够抵御海上高湿度、盐雾环境的侵蚀，避免绕组受潮出现绝缘下降的问题。发电机输出端预留了母排连接位，可以直接对接平台的配电系统进线柜，减少中间接线环节的损耗与故障点。

　　冷却系统采用闭式循环水冷设计，发动机缸体的冷却水通过管路连接到外置的散热器组，散热器布置在机组的通风侧，配合强制风冷风扇完成热量交换，同时冷却系统预留了与平台中央冷却系统的对接接口，在平台集中冷却系统正常运行时，可以切换为平台集中冷却模式，减少自身风扇运行的能耗与噪音，当集中冷却系统出现故障时，可快速切换回机带冷却模式，保证机组持续运行，这种双回路冷却设计是海洋平台动力设备的典型配置，能够大幅提升设备运行的可靠性。

　　底撬部分的设计充分考虑了减震需求，发动机与发电机的安装脚与底撬之间全部布置了金属橡胶复合减震垫，这类减震垫可以有效过滤发动机运行时产生的高频振动，避免振动直接传递到平台甲板结构，减少振动对平台上其他精密仪器的干扰。底撬本身采用型钢焊接成型，内部做了密封的油盘结构，可以收集发动机、管路运行时可能滴落的燃油、机油，避免油污泄漏到平台甲板上造成安全隐患，油盘底部预留了排污接口，可以定期将收集的废油抽到平台的废油收集系统统一处理，符合海洋油气开采的环保要求。

　　整套机组的外围管路全部采用法兰连接，所有密封件选用耐油、耐盐雾的氟橡胶材质，管路布置预留了足够的运维操作空间，发动机的机油滤清器、燃油滤清器、空气滤清器等需要定期更换的易损件，全部布置在人员站在甲板上即可操作的位置，不需要攀爬或者拆除其他部件就能完成维保作业，适配海上平台运维空间有限、维保作业难度大的实际场景。机组侧面预留了控制屏的安装位，可以根据平台需求配置本地控制屏或者远程控制接口，实现机组的远程启停、参数监控、故障报警功能，接入平台的中央管控系统，让运维人员在中控室就能实时掌握机组的运行状态。

　　从安装边界来看，整套撬装机组的长宽尺寸适配标准集装箱的内部尺寸，陆地运输时可以直接装入标准集装箱完成陆运与海运，不需要定制特殊运输工装，吊装点全部布置在底撬的四个角位置，吊装时受力均匀，不会造成底撬变形或者设备移位。机组安装时只需要将底撬固定在平台甲板的预埋基础上，对接好燃油管路、冷却管路、排气路、电缆接口即可完成安装，相比散件组装的机组，安装周期可以缩短70%以上，非常适合海洋平台这类安装作业窗口有限、作业成本高的场景。

　　在实际运行中，这类机组通常作为平台的主用电源，24小时持续运行，设计寿命不低于30000小时，能够在平台倾斜角度不超过15度的情况下稳定运行，完全适配海上平台受海浪影响产生的持续倾斜工况。同时机组配置了超速保护、油温过高保护、水温过高保护、油压过低保护、过载保护等多重保护机制，一旦出现运行参数异常的情况会自动报警或者停机，避免设备出现严重损坏，也避免故障引发平台供电中断的安全事故。
