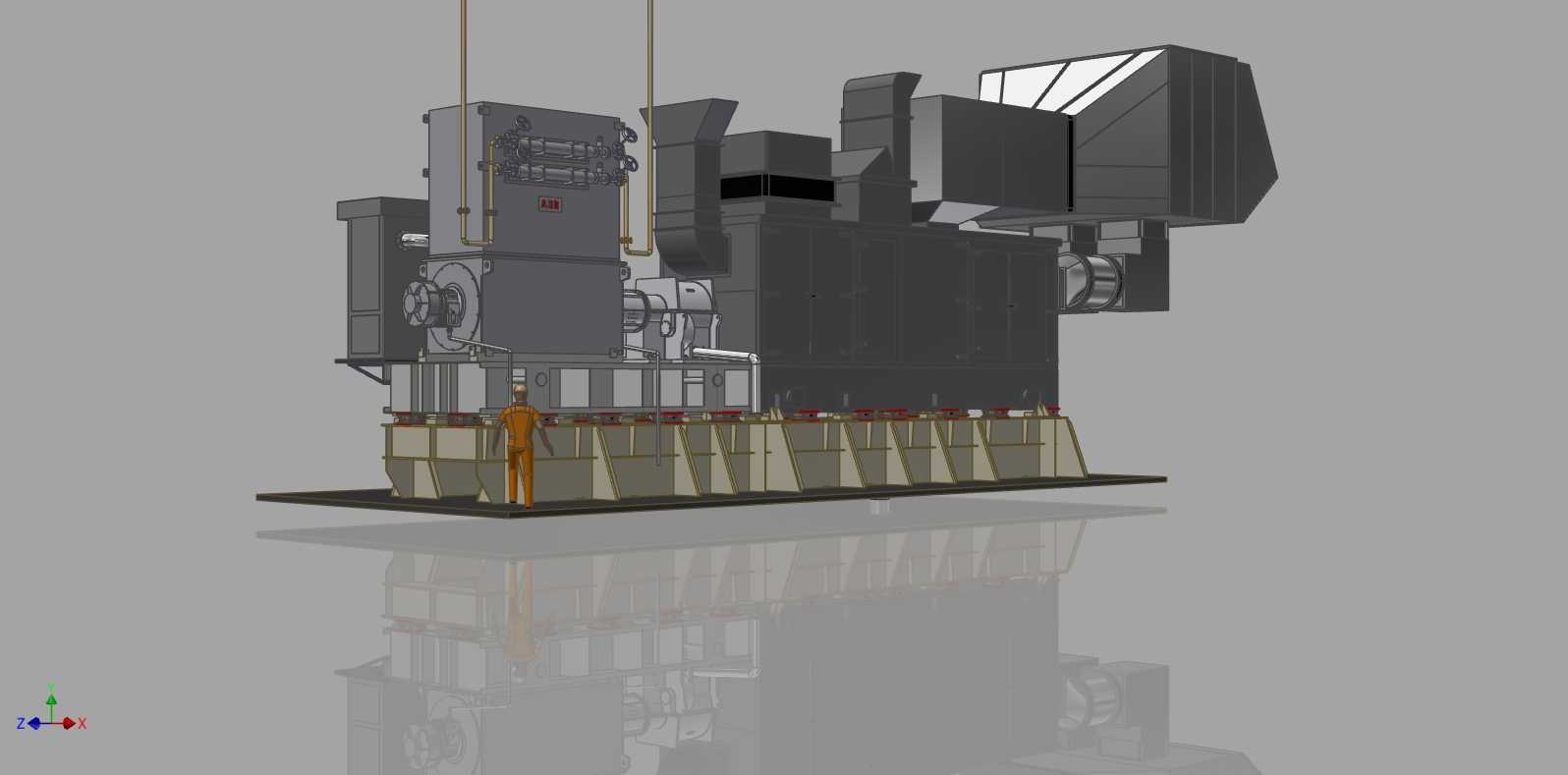

石油平台航空涡轮发电机组三维结构

　　这套三维结构还原的是海上石油开采平台搭载的航空涡轮衍生型汽轮发电机组，核心应用场景聚焦于离岸油气开采作业的主供电保障，区别于陆用同功率机组，整套设备从底座到上部主机的设计都围绕海洋平台的特殊工况做了针对性适配。从实际用途来看，该机组承担平台钻井系统、原油处理模块、生活保障区的连续供电任务，在平台主电网故障时还可作为应急备用电源快速启动，依托航空涡轮机的高功重比特性，整套机组在有限的平台甲板空间内实现了兆瓦级的功率输出，比传统陆用柴油发电机组节省近40%的占地空间。

　　从功能特性上拆解，上部主机段集成了进气过滤消音舱、涡轮核心机、减速齿轮箱、同步发电机、排气余热回收段几个核心模块，进气端采用大角度弯折的进气道设计，内置多级过滤结构，可过滤海洋环境下的盐雾、湿气与平台作业产生的油气粉尘，避免涡轮叶片出现盐蚀磨损；排气段设置了旁通管路与余热回收接口，可将高温排气导入平台原油加热系统，提升整体能源利用率。机组的控制模块与高压配电模块集成在主机侧的独立柜体内，采用密封式结构设计，防护等级适配海洋高湿高盐雾环境，所有接线接口都做了防浪涌、防腐蚀处理。

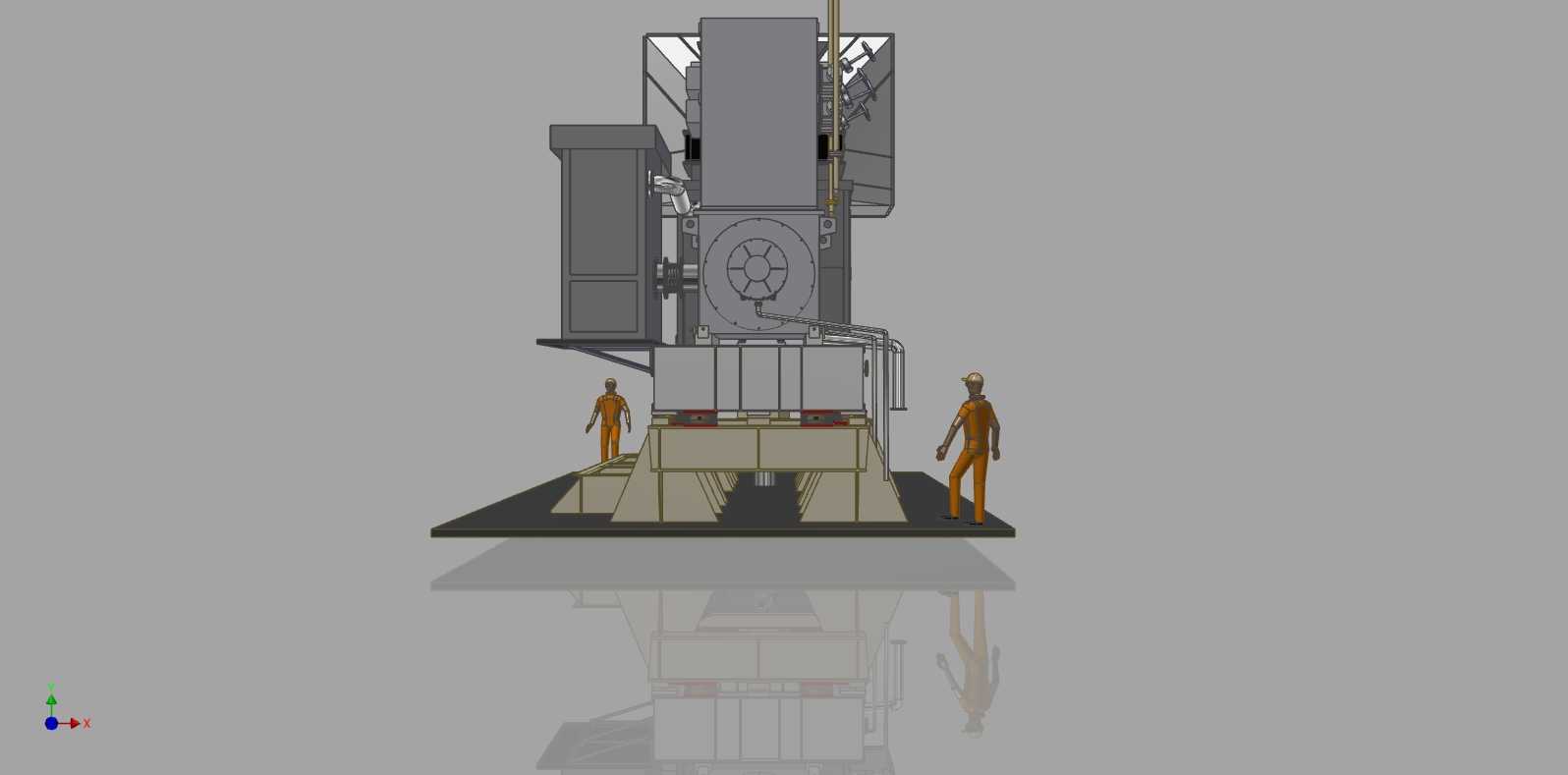

　　设计思路上，整套结构最核心的考量是平台的弹性沉降适配，不同于陆地固定基础的刚性安装，海上浮式或桩基式石油平台会受海浪载荷、潮汐变化、平台自身载重变化影响产生持续的微幅形变与沉降，因此机组底座采用了分体式弹性支撑结构，底座主体为型钢焊接的框架结构，下部设置多组弹性阻尼支撑件，可在平台产生0-150mm范围内的不均匀沉降时，自动补偿安装面的高度差与角度偏差，避免主机轴系因基础形变产生不对中故障，同时阻尼结构可吸收涡轮机高速运转产生的振动，避免振动传递到平台甲板结构引发共振。

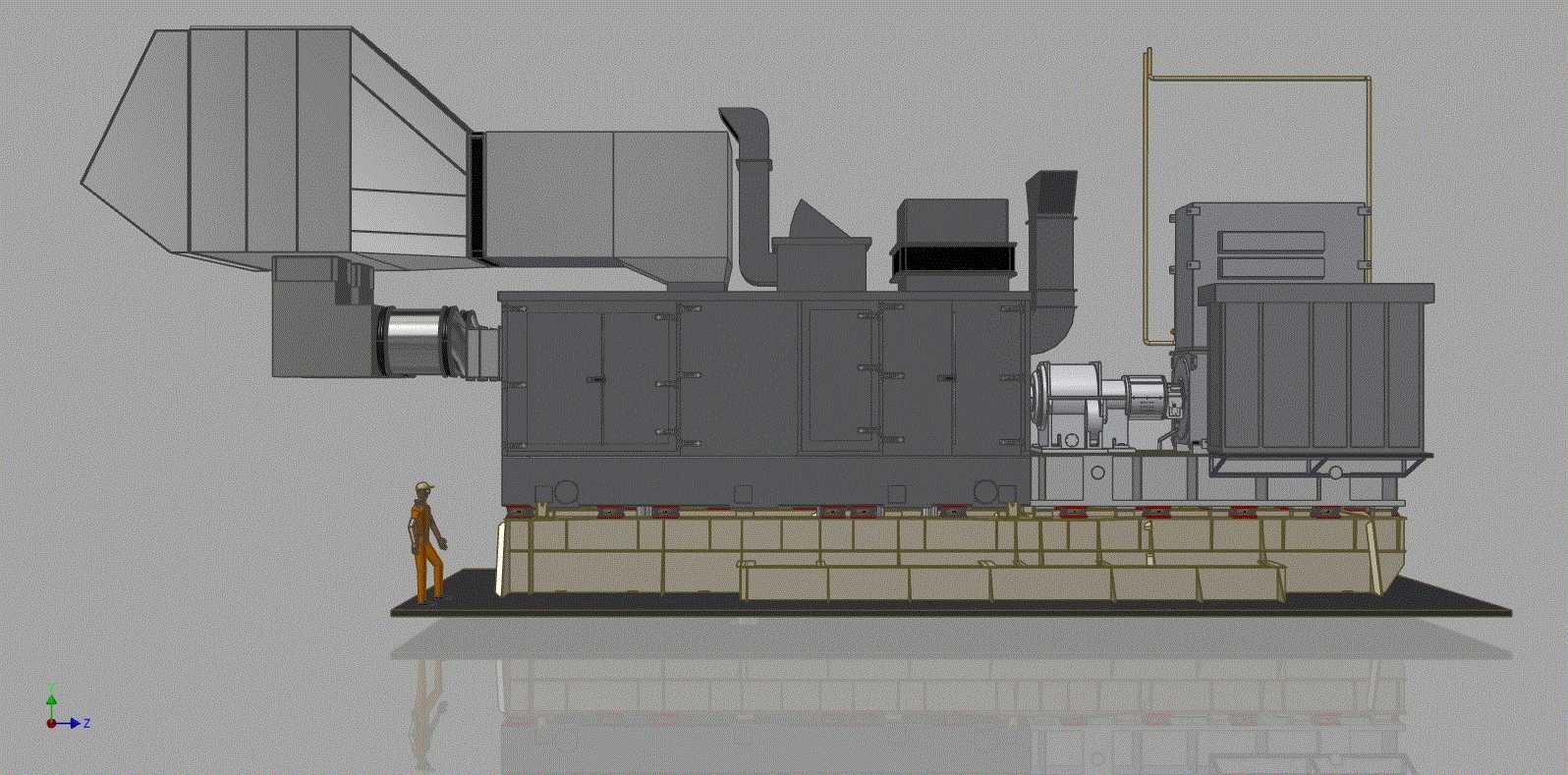

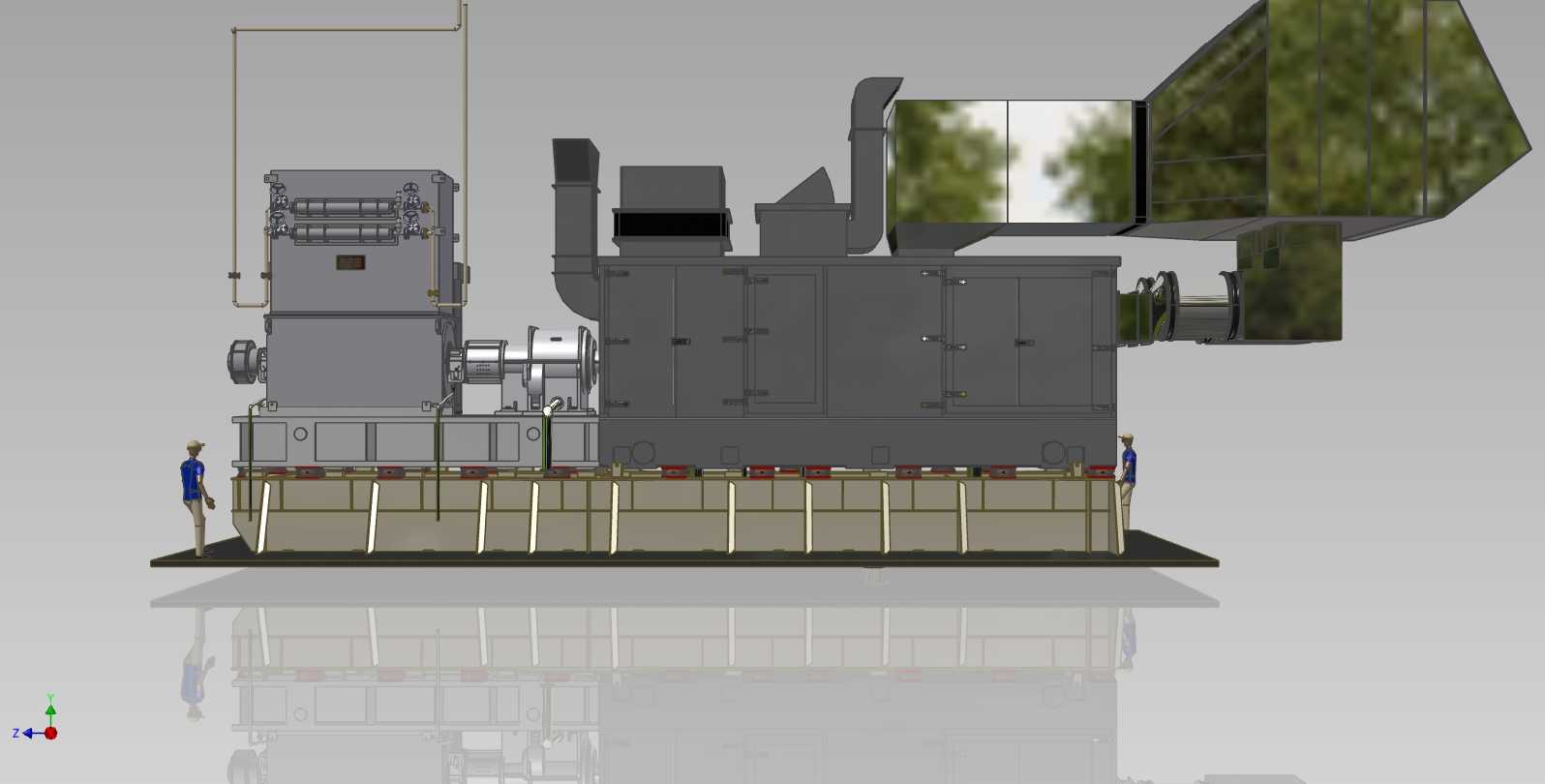

　　从安装边界与外形尺寸来看，整套机组连同底座的总长度约12米，总宽度约4.2米，上部主机最高点距离底座安装面高度约5.8米，进气道向外延伸的最大宽度为1.6米，安装时需要预留周边至少1.2米的检修通道，排气段的向上延伸管路需要避开平台上部的吊机作业半径与直升机起降空域。底座的安装孔位按照平台标准甲板的梁格间距设计，可直接适配现有海洋平台的预留安装点位，不需要额外做基础改造。建模过程中还原了所有外部检修门、管路接口、吊装点的实际位置，侧面的检修门开启角度、吊装点的承重标识都做了对应呈现，甚至底座下部的接油盘结构、电缆走线槽的排布都按照实际工程图纸做了还原，可直接用于平台改造的方案校核、安装工序模拟，也可作为同类型海洋动力机组设计的参考样例，帮助结构设计人员快速理解海用涡轮发电机组的布局逻辑与特殊设计要点，避免在选型与建模过程中忽略海洋工况的特殊适配要求。
