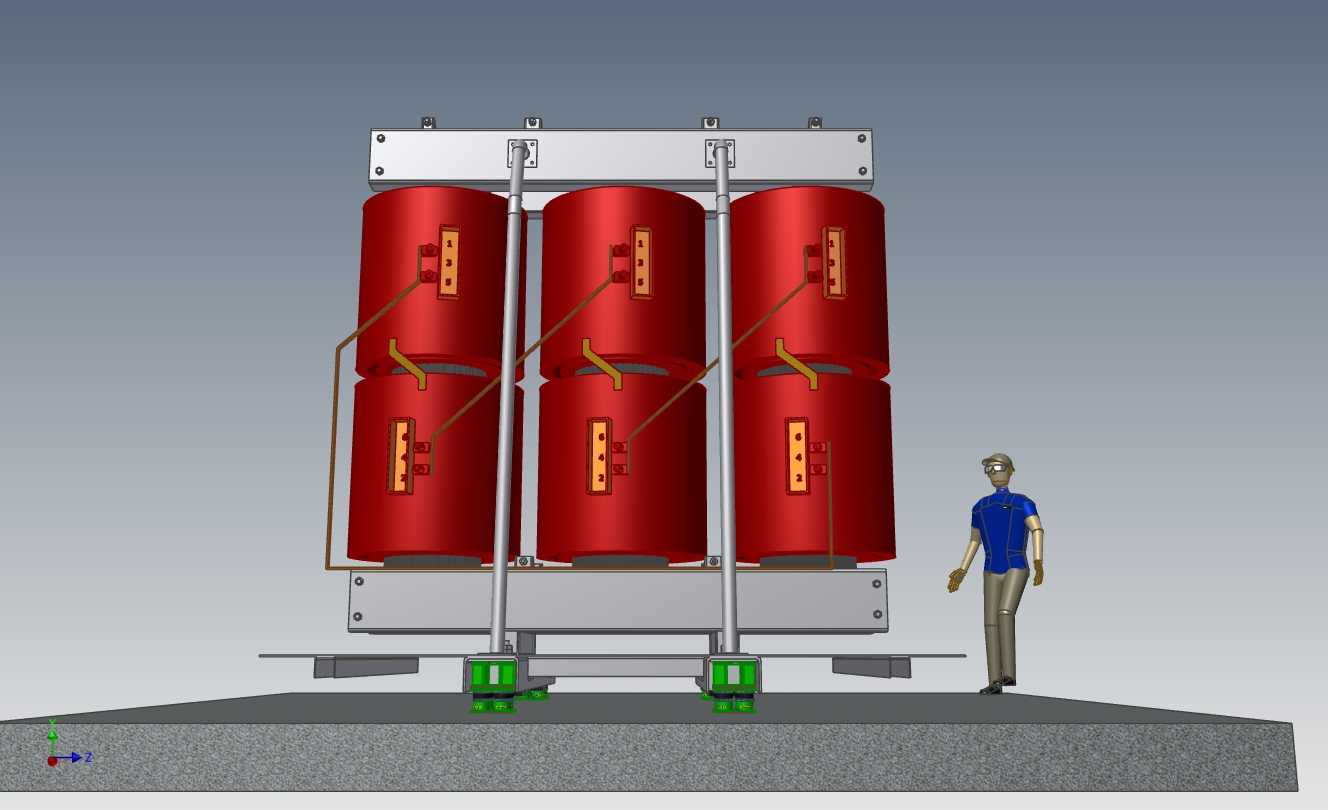

炼油厂用隔震型工业集成处理装置

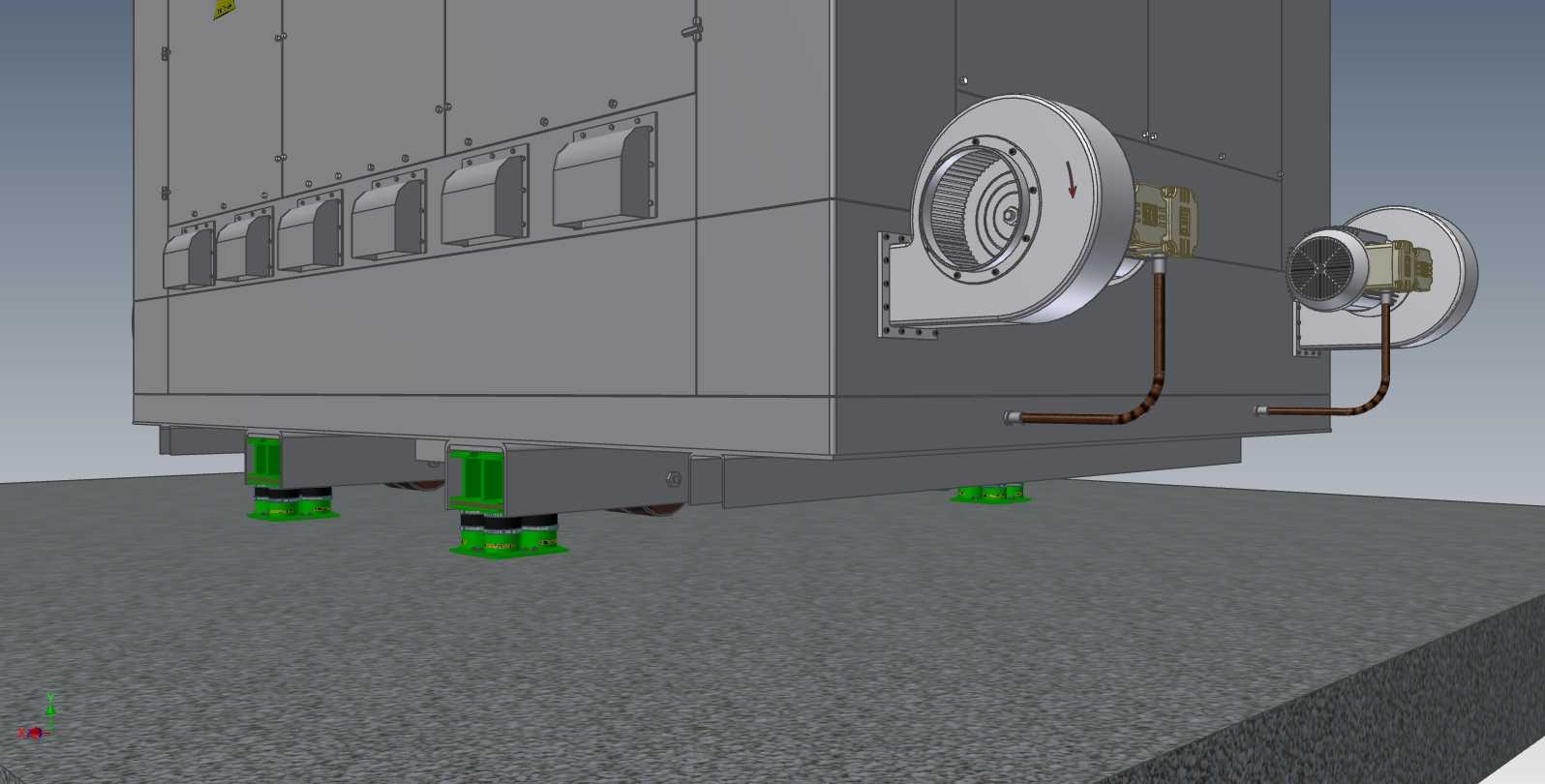

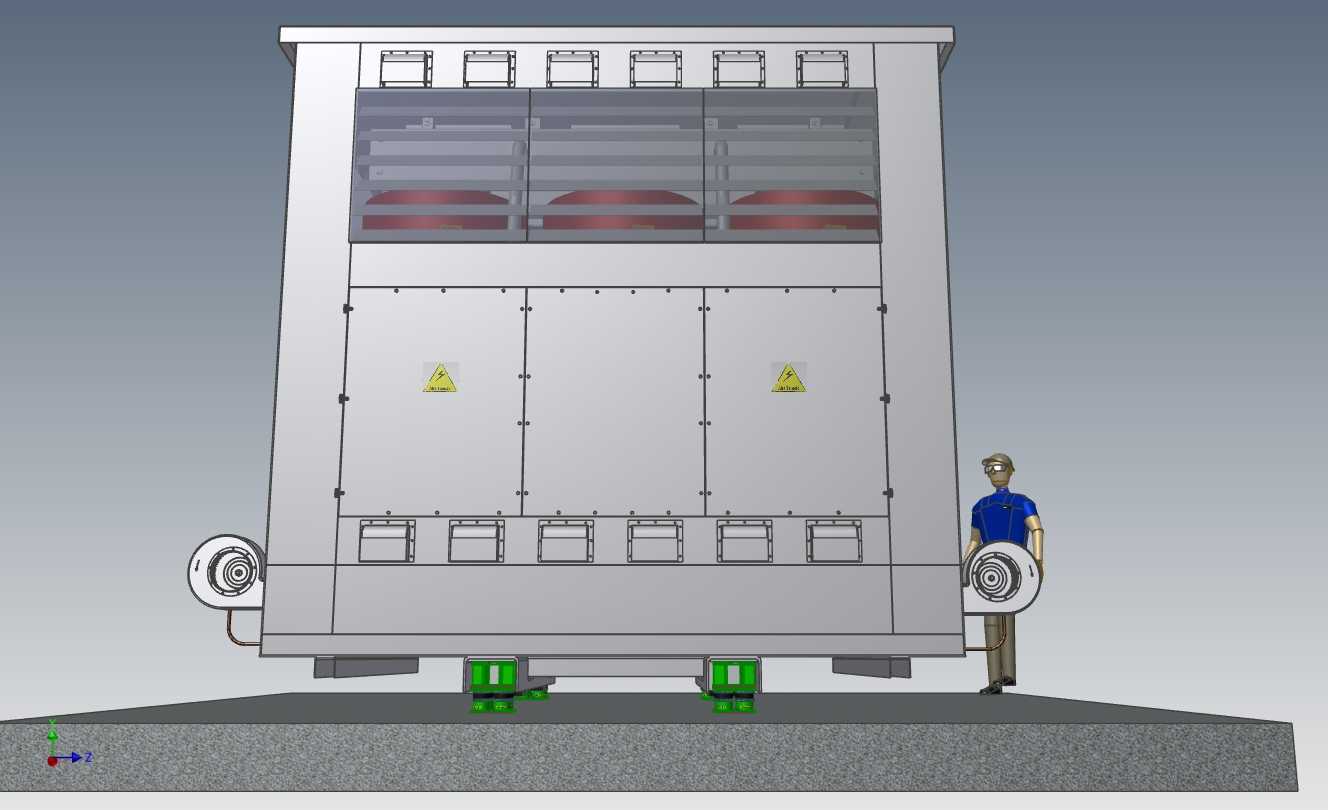

　　在炼油厂的生产作业区域内，这类集成式工业处理装置常被布置在厂区道路旁的预留设备点位，承担工艺介质处理、配套动力输出与现场工况监测的多重作用，其安装位置紧邻厂区通行道路，需要满足厂区道路交通安全的相关防护要求，避免设备外凸结构对通行车辆、巡检人员造成剐蹭风险，同时设备自身的结构强度也要适配厂区内重型作业车辆通行带来的地面振动传导。从结构设计逻辑来看，该装置采用框架式集成柜体结构，将多组功能模块整合在统一的箱式壳体内，减少了分散布置带来的管线连接成本与现场安装工作量，柜体侧面预留的检修门可满足日常运维时的内部元器件检修需求，无需拆解整体外壳即可完成常规的故障排查与易损件更换。隔震层被设置在设备的中间楼层位置，而非传统的底部安装方式，

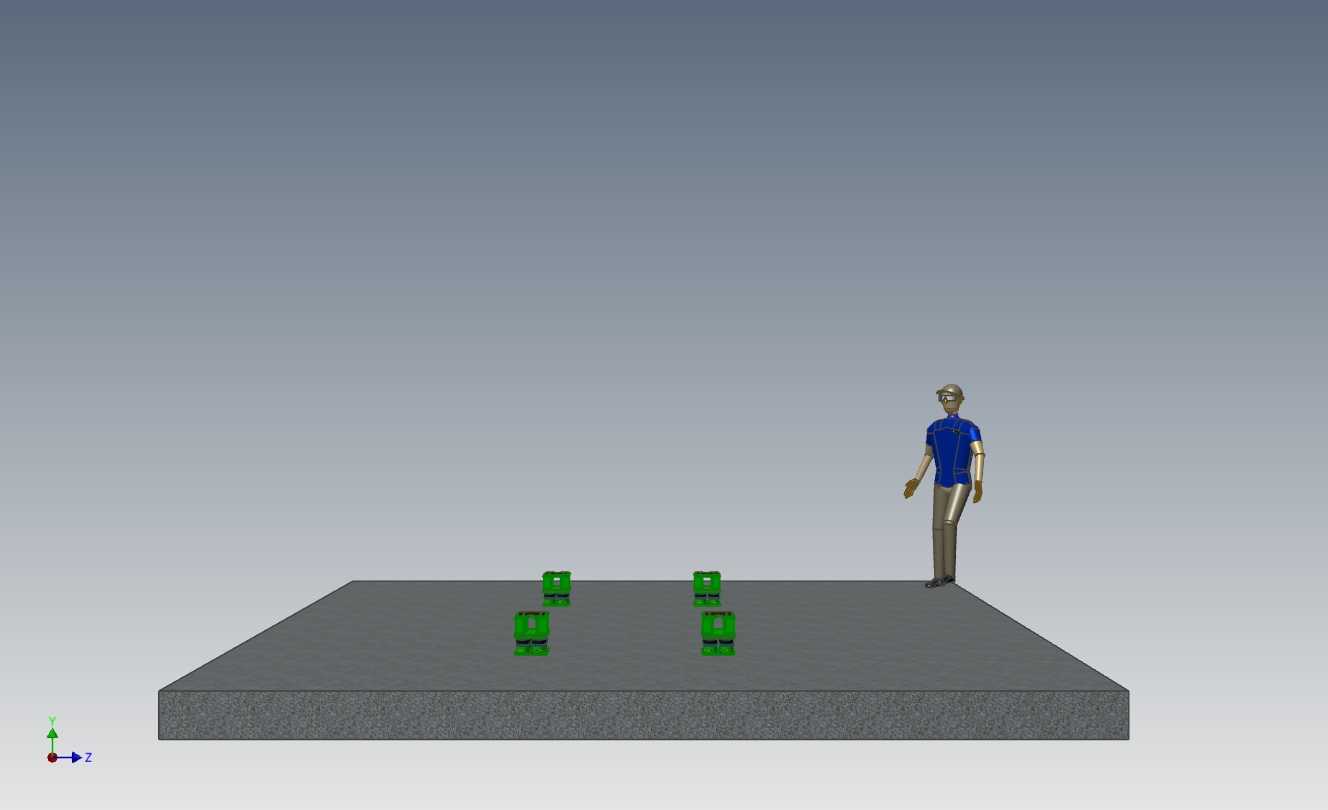

　　这种设计可以针对性衰减设备运行过程中产生的高频振动，避免振动沿着柜体结构向下传导至安装基础，同时也能阻隔厂区地面传递的外部振动对设备内部精密元器件的影响，相比底部隔震的设计，中间层隔震可以将振动传递路径截断在柜体中部，降低上部功能模块的振动幅值，提升内部检测、控制类元件的运行稳定性。设备底部设置有四个可调式支撑脚座，配合混凝土安装基座使用，安装时可通过调整脚座的高度完成设备水平度校准，每个支撑脚座下方都预留了地脚螺栓的安装孔位，可将设备与混凝土基础牢固连接，抵御厂区内可能出现的外力碰撞影响。柜体侧面的进出管线接口采用侧出式设计，接口高度距离安装基础表面有统一的预留尺寸，方便现场工艺管线的对接施工，无需额外设置管线弯头调整连接高度，

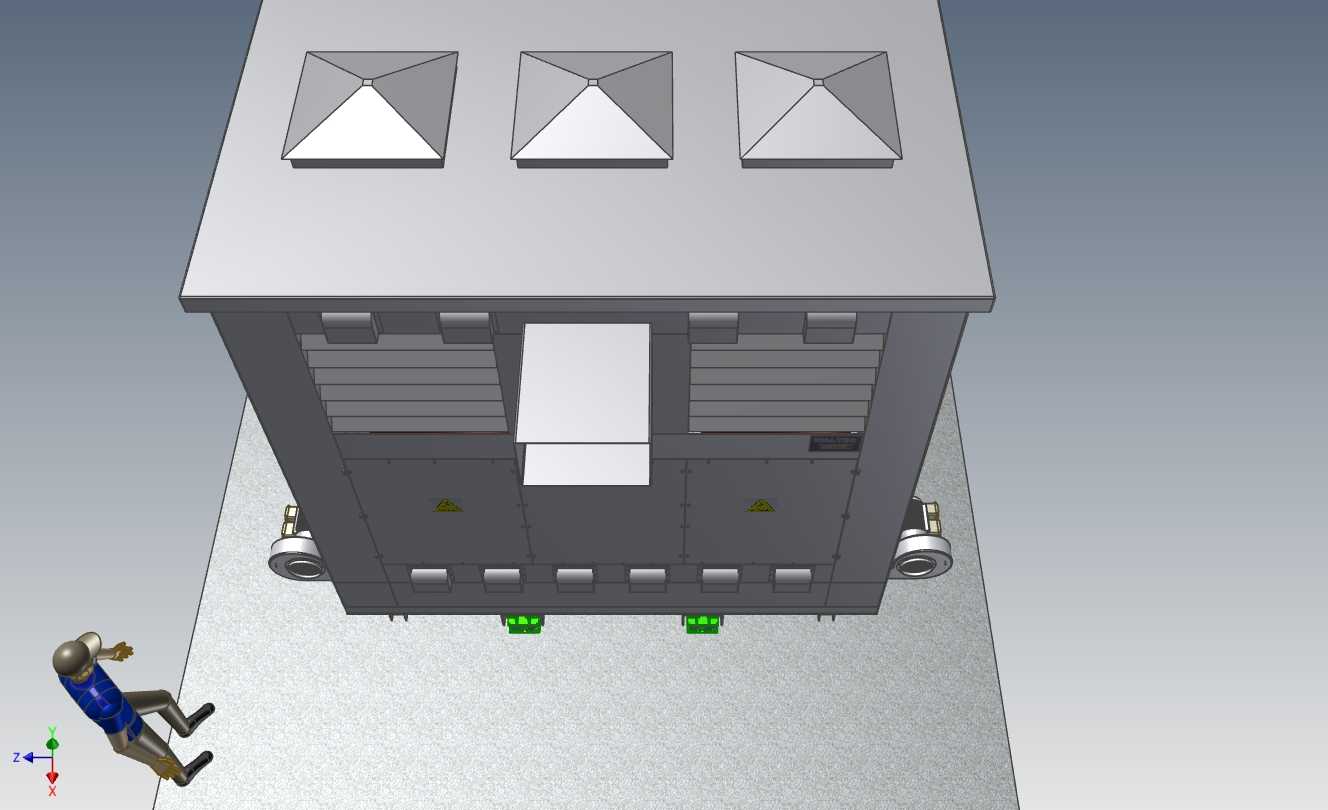

　　减少了管线阻力与泄漏风险。柜体上部设置有通风散热格栅，不同功能区域的格栅采用差异化的开孔密度，对应内部发热量大的模块区域采用大尺寸通风格栅，保证散热空气的流通效率，而控制模块区域的格栅则带有防尘滤网结构，避免厂区内的粉尘进入控制仓内造成元器件接触不良。设备整体的外形尺寸充分考虑了厂区道路运输的限界要求，整体宽度与高度都满足常规厂区平板运输车的通行尺寸，无需拆解即可完成厂区内的转场运输，安装时仅需完成基础找平、设备就位、管线对接三个核心步骤即可完成部署，相比分散式的设备组安装，能够缩短近六成的现场施工周期。在实际运行过程中，该装置的隔震结构可将设备运行产生的高频振动衰减九成以上，避免振动传导至周边的传感器检测元件造成检测数据偏差，

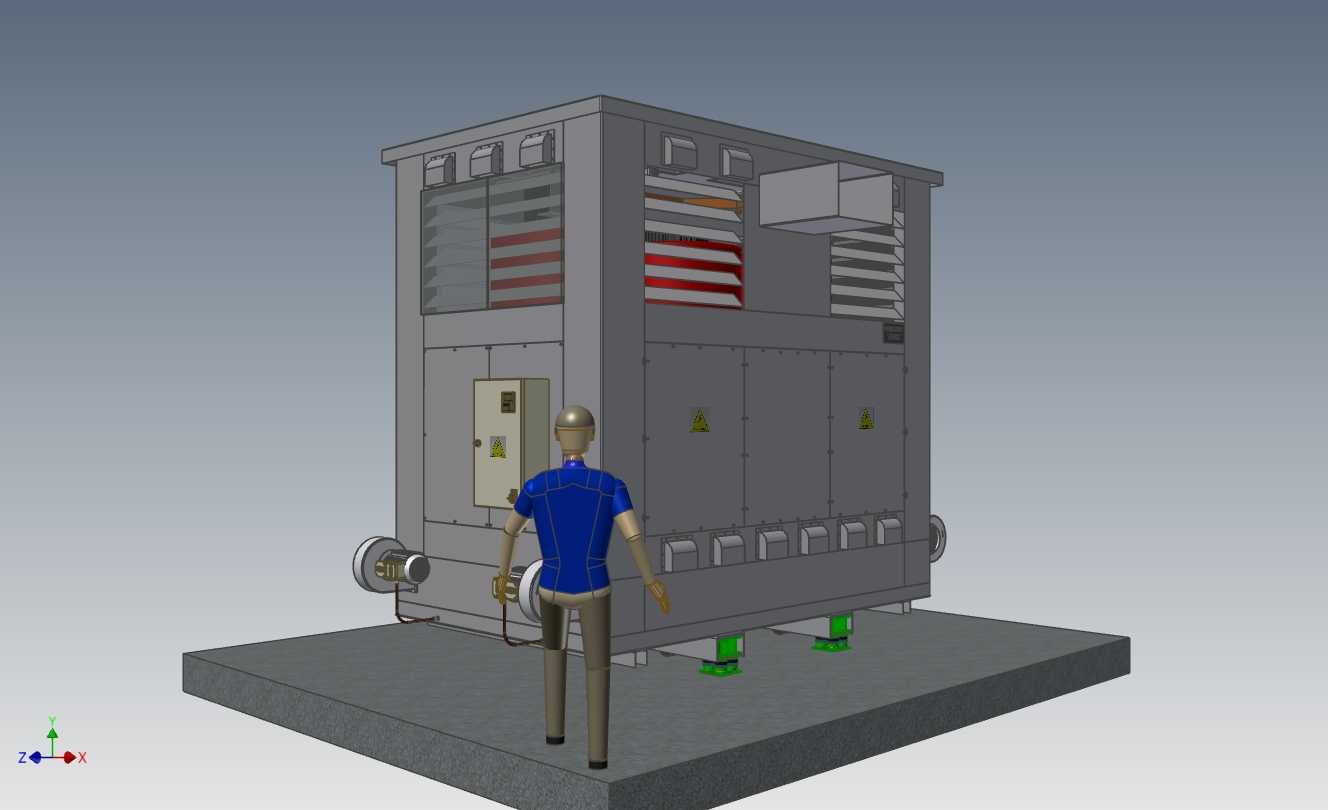

　　同时柜体的封闭式结构可以适配炼油厂户外的复杂工况，抵御雨水、粉尘的侵蚀，外壳的涂装采用抗油污的工业防护涂层，日常巡检时仅需简单擦拭即可清理表面附着的油污与灰尘。设计阶段还充分考虑了人员操作的人机工程学要求，柜体侧面的操作面板高度设置在成年人站立操作的舒适区间，巡检人员无需弯腰或登高即可完成日常的参数查看与操作按钮按压，操作面板旁预留的临时工具放置点位可方便运维人员放置检修工具，提升现场作业的便利性。
