桌用夹持式重型台虎钳结构设计

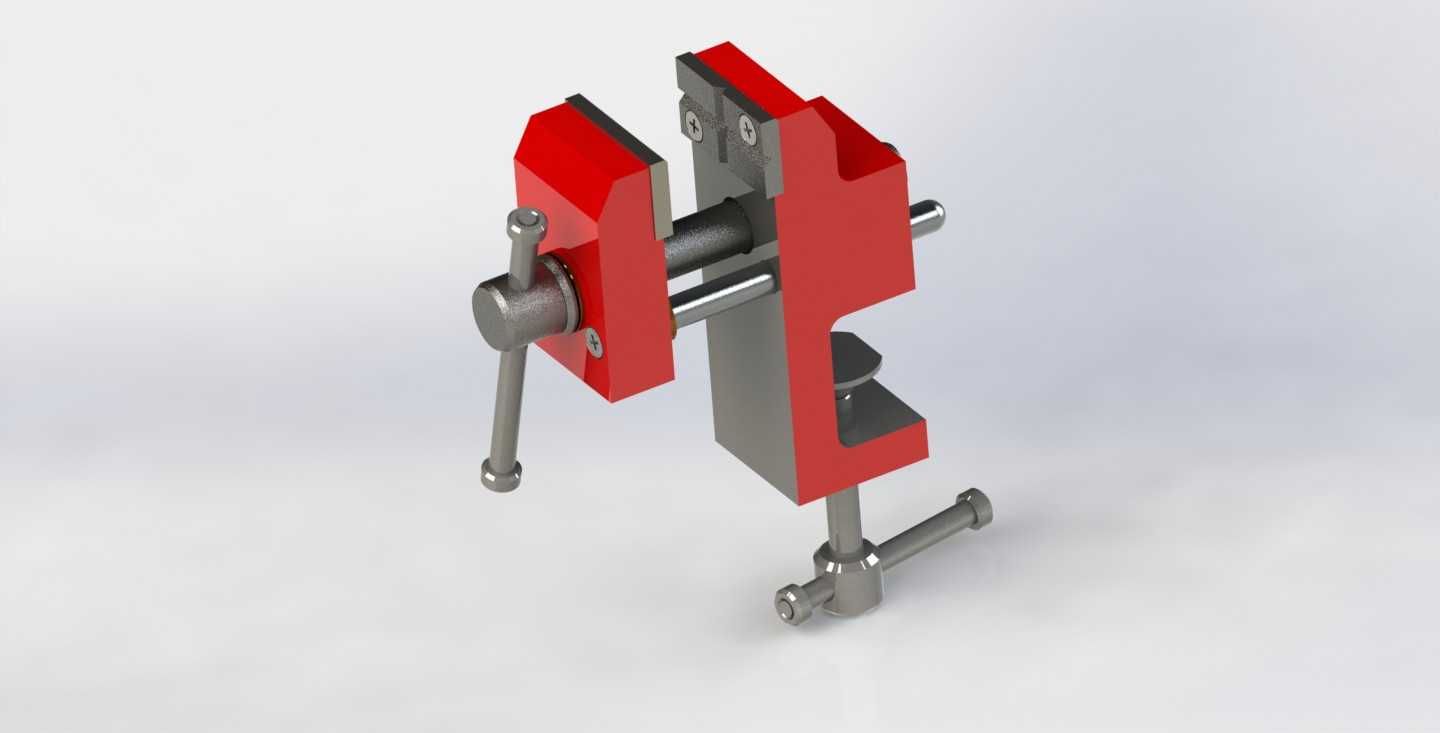

　　这款桌夹式台虎钳的结构设计，完全围绕小型加工场景的灵活装夹需求展开，区别于传统固定式台虎钳需要螺栓锁死在重型工作台的安装逻辑，它自带的下置夹紧螺杆组件，可以直接卡在厚度15-60mm的工作台边缘、临时操作台架甚至厚实的木质桌沿上，不需要提前预留安装孔位，转场作业时松开下螺杆就能整体转移，非常适合流动维修、户外装配、教学实训这类没有固定工位的作业场景。

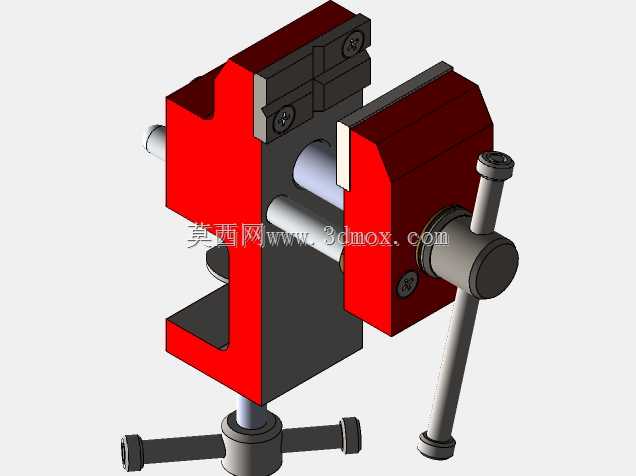

　　从功能结构上看，钳身主体采用灰铸铁材质的框架式设计，固定钳身和活动钳身的夹持面都加装了带交叉齿纹的淬硬钳口板，通过内六角螺钉固定在钳身基体上，齿纹深度控制在0.8mm左右，既可以保证夹持金属工件时的摩擦力，避免工件受夹紧力时打滑偏移，又不会在软质工件表面留下过深的压痕，当钳口板磨损后只需要拧下固定螺钉就能快速更换，不需要整体报废钳身。活动钳身的传动采用梯形丝杠副，丝杠直径16mm，导程4mm，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松脱，丝杠端部通过圆柱销和转动手柄连接，手柄两端套有防滑的金属堵头，操作人员转动手柄时可以借助杠杆力放大夹紧力，最大夹持开口可以达到120mm，能够覆盖绝大多数小型零件的装夹需求。

　　设计过程中特意做了受力路径的优化，夹紧力从活动钳身通过丝杠传递到固定钳身，再通过钳身的加强筋结构分散到下置的夹座部分，避免应力集中在丝杠和钳身的连接位置，钳身的壁厚从钳口位置的8mm逐步过渡到夹座位置的12mm，既保证了整体刚性，又不会因为壁厚过大增加不必要的重量，整体净重控制在4.2kg左右，单人可以轻松搬运。夹座部分的下压板做了球面自适应设计，当工作台边缘存在微小的平面度误差时，下压板可以自动偏转贴合桌面，不会出现局部点接触导致夹紧不稳的问题，下压板和桌面接触的面还贴有防滑橡胶垫，既可以增大摩擦力，又能避免夹伤木质或者漆面的工作台表面。

　　在实际使用场景中，这款虎钳不仅可以承担钳工锉削、锯削、小型零件攻丝的基础装夹工作，还可以配合小型台钻做钻孔定位，或者在焊接小型组件时固定工件位置，钳身中部预留的砧面区域经过表面淬火处理，硬度达到HRC45-50，可以直接承受小型工件的校直、轻量敲击作业，不需要额外搭配铁砧。设计时也考虑了维护便利性，丝杠和螺母的配合位置预留了注油孔，定期注入润滑脂就可以保证传动顺畅，避免螺纹磨损卡滞，活动钳身和固定钳身的滑动配合面采用间隙配合，间隙量控制在0.05-0.1mm，既保证滑动时无卡滞，又不会出现夹持时的钳口上翘问题，保证两个钳口面的平行度在0.03mm以内，装夹精密小零件时不会出现夹偏的情况。

　　从安装边界尺寸来看，这款虎钳整体闭合状态下的长度为210mm，钳身宽度为75mm，最大高度为180mm，下夹座的最大开口深度为80mm，也就是说只要工作台边缘的悬空深度大于80mm，厚度在适配范围内，就可以稳定安装，不需要额外的安装空间。和传统重型台虎钳相比，它的夹持力虽然达不到重型台钳的数吨级别，但最大3000N的夹紧力完全可以满足小型零件的加工需求，而且占用空间小，安装灵活，非常适合小型加工坊、个人DIY工作室、职业院校的实训工位配置，也可以作为设备维修人员的随车载工具，在现场维修时快速搭建临时装夹工位。

　　结构设计上还规避了传统台虎钳的常见问题，比如传统台虎钳的丝杠外露容易积攒切屑，这款设计在活动钳身的尾部加了可伸缩的防尘挡片，随着钳口开合可以自动伸缩，阻挡金属切屑、灰尘进入滑动配合面和螺纹副，延长维护周期。钳口的开合行程做了限位设计，当活动钳身开到最大开口位置时，会被钳身内部的限位挡块挡住，不会出现丝杠旋出螺母导致钳身脱落的问题，操作时不需要担心开合超程。整体的表面处理采用喷塑工艺，红色的喷塑层不仅辨识度高，还具备不错的防锈能力，在潮湿的车间环境下也不容易出现锈蚀，滑动配合的金属外露面做了发黑处理，进一步提升防锈性能。
