奎托斯结构曳引分析试验设备

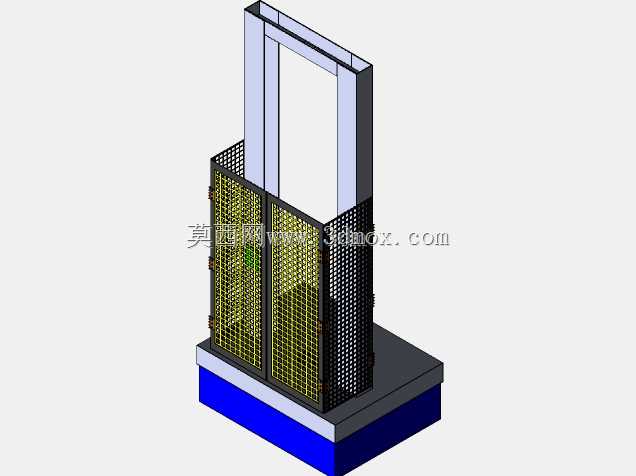

　　该设备主要面向材料力学性能测试、小型构件牵引载荷验证类实验室场景使用，核心功能是为待测试样提供稳定可控的直线牵引驱动力，配合各类力值传感器、位移采集模块完成试样在恒定拉力、变速牵引工况下的形变、断裂、疲劳寿命等参数采集，常见于高分子材料拉伸测试、小型机械构件牵引力校验、线缆类产品拉断力验证等试验环节。从结构设计逻辑来看，设备底部采用分层式基座设计，最下层为配重承托层，选用高密度实心结构抵消牵引作业时产生的反向倾覆力矩，中间层为安装基准平台，所有功能组件均以该平台的加工面为装配基准，保证各部件的同轴度与位置公差符合试验精度要求。上部防护结构采用模块化网格围板设计，围板框架为标准型材拼接结构，网格板选用镂空冲孔形式，

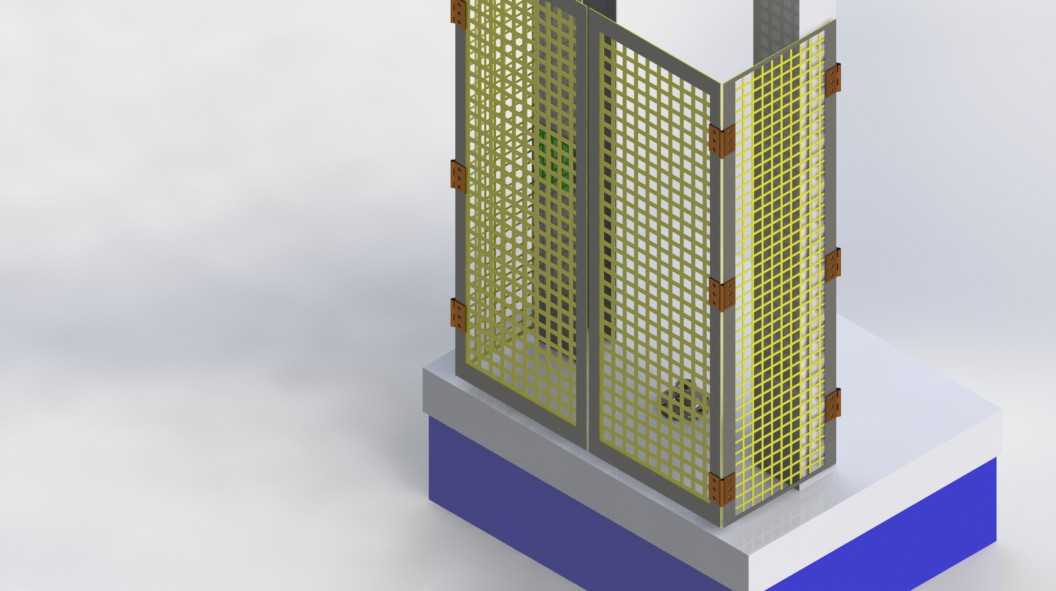

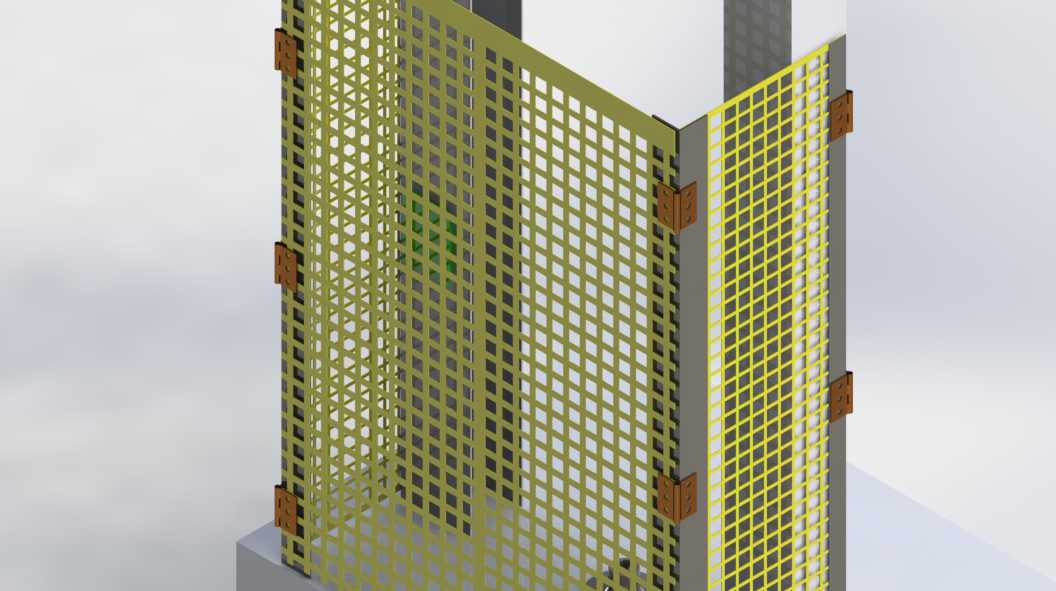

　　既可以在试验过程中阻挡试样断裂飞溅的碎屑，保障操作人员安全，又不会完全遮挡试验区域视线，方便试验人员实时观察试样状态；围板与基座之间采用快拆式角件连接，无需专用工具即可快速拆卸围板，方便大尺寸试样的吊装与更换，相邻围板之间的连接角件做了圆角过渡处理，避免尖锐边角造成磕碰伤害。牵引执行组件布置在防护围网的内部中心位置，牵引端的运动轨迹沿设备竖直中心轴线分布，保证牵引载荷始终沿轴向传递，不会产生额外的偏载力矩影响测试精度；牵引驱动单元内置在基座腔体内部，传动路径做了全封闭处理，避免试验过程中产生的粉尘、碎屑落入传动机构造成磨损，延长设备维护周期。从安装边界来看，设备整体占地尺寸适配常规实验室标准试验台摆放要求，

　　基座底部预留了标准地脚安装孔位，既可以直接放置在水平地面上使用，也可以通过膨胀螺栓固定在混凝土地基上，应对大载荷牵引试验的稳定性需求；设备上部预留了传感器安装接口，可根据不同试验需求加装力值传感器、位移传感器、速度编码器等采集部件，接口尺寸兼容市面主流试验传感器的安装标准，无需额外制作转接件即可完成适配。设计过程中针对试验场景的特殊需求做了多处细节优化，比如围网的网格尺寸经过反复验证，既保证足够的抗冲击强度，又能让试验光线顺利穿透，避免围网内部产生阴影影响高速摄像设备对试验过程的记录；基座侧面预留了走线槽口，所有传感器线缆、动力线缆均可通过槽口规整引出，不会在设备表面杂乱缠绕，降低线缆被拉扯损坏的风险；

　　牵引端的夹具接口采用快换式设计，可根据不同试样的夹持需求更换平口夹具、缠绕夹具、钩形夹具等多种夹持部件，切换过程无需拆解设备主体结构，单名操作人员即可在短时间内完成夹具更换。设备的整体重心经过配平计算，在无地脚固定的状态下，可承受额定最大牵引载荷1.5倍的瞬时冲击力而不发生倾覆，满足常规非固定摆放场景的使用需求；围板的高度设计覆盖了牵引作业的全行程范围，无论试样在初始装夹位置还是最大牵引行程位置，整个运动区域都处于围板的防护范围内，不存在防护盲区。
