工业级G型螺旋夹紧工装结构设计

　　在机械加工、装配维修、木工拼接、钣金定位等多类作业场景中，螺旋式G型夹紧件是一线作业人员接触频率极高的手动工装，其核心作用是通过机械螺旋副的自锁特性，在两个作业面之间施加稳定持续的夹紧力，避免工件在加工、粘接、焊接、检测过程中出现位移、翘曲或错位。不同于快速夹钳的大行程快动特性，这类G型夹紧结构的夹紧力输出更线性，作业人员可通过转动横杆的力矩大小，精准控制施加在工件表面的压力，适配从薄铝片、塑料件到厚钢板、实木方料等不同刚度工件的装夹需求，不会因为冲击力过大造成薄壁工件压痕或变形。

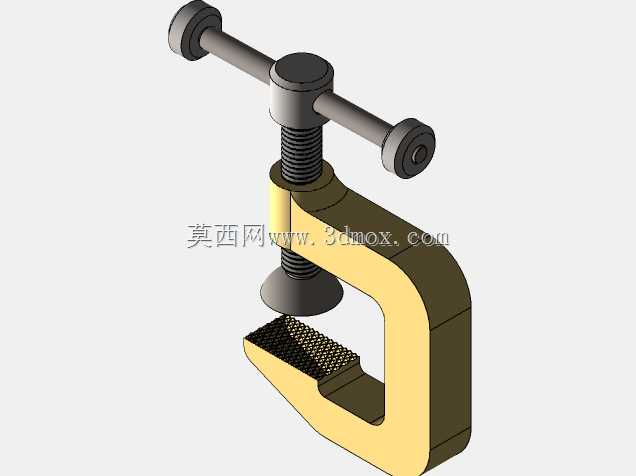

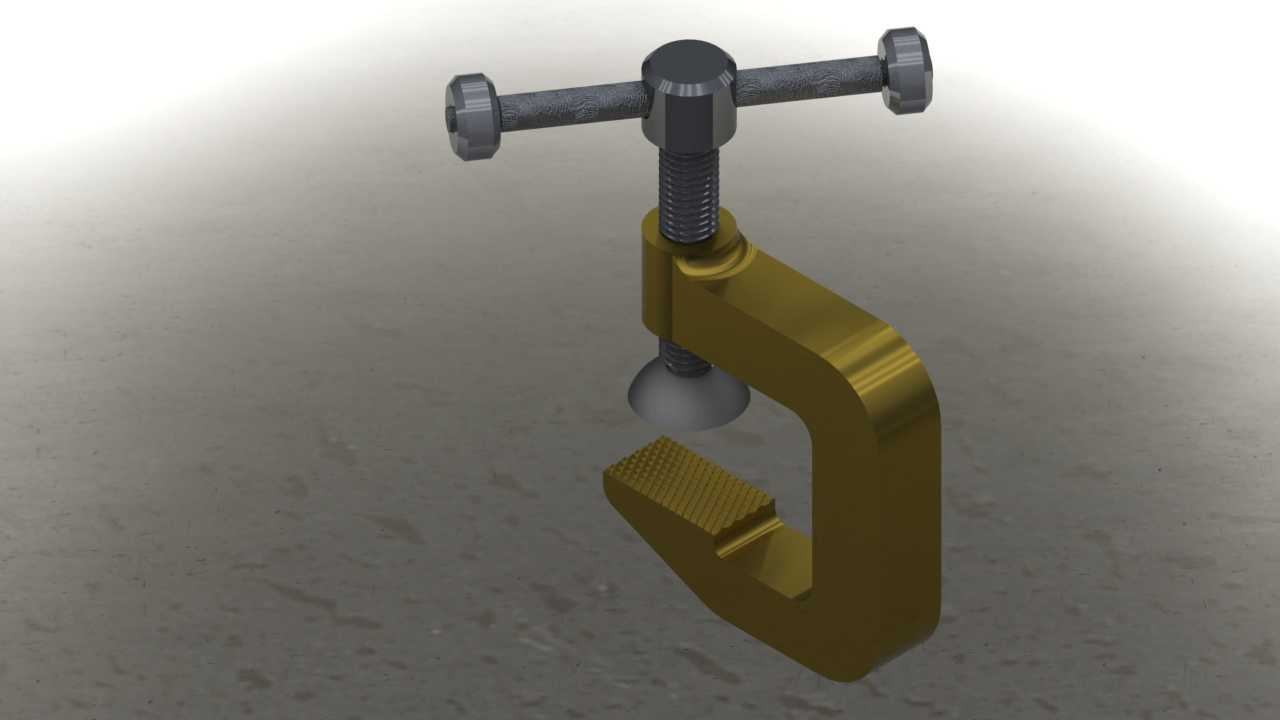

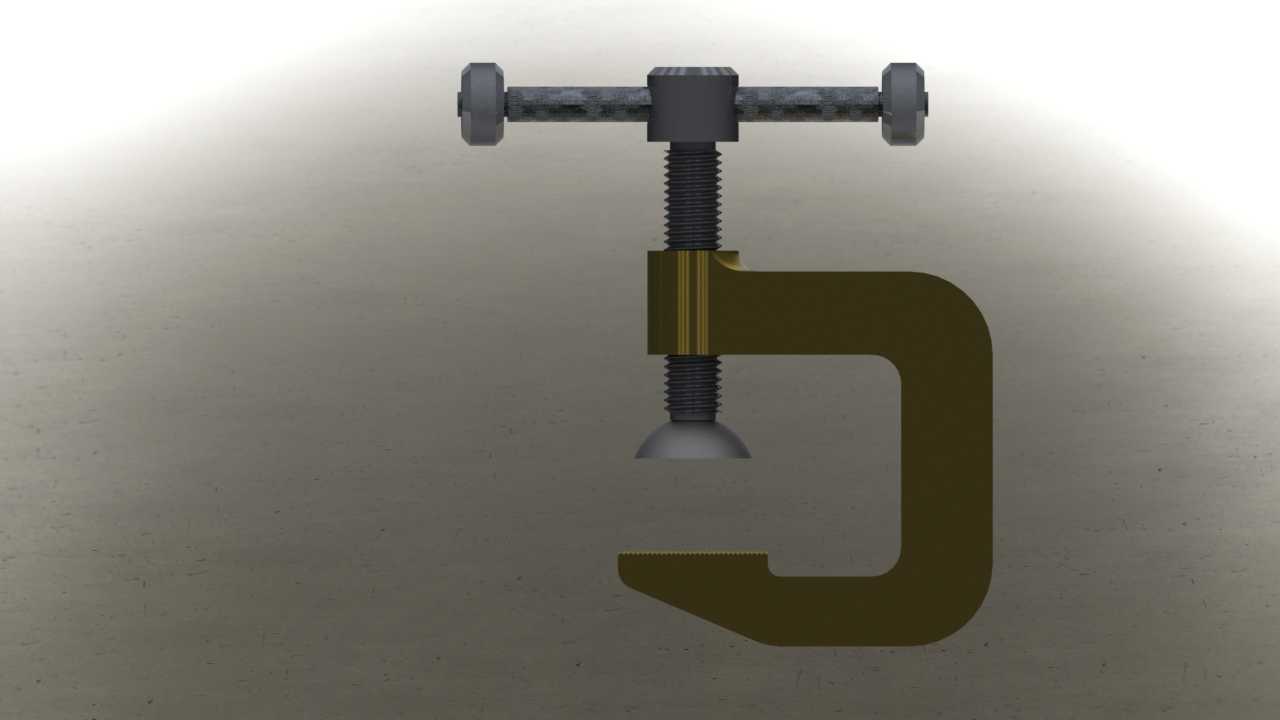

　　从结构设计逻辑来看，整个构件分为C型架体、传动螺杆、压头、转动横杆四个核心部分，C型架体采用整体式弯折成型结构，开口深度与最大开口量是决定其适用场景的核心边界参数，架体的截面厚度经过受力校核，在满负载夹紧时不会出现架体张口变形，保证夹紧力的垂直传递，避免压头出现偏斜导致工件打滑。传动螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的作业节奏，同时具备可靠的自锁性能，即便作业过程中受到持续振动，螺杆也不会自行回退松脱，维持夹紧状态的稳定性。螺杆下端的压头采用球面活动连接结构，压头可随工件被夹表面的角度小幅自适应偏转，即便是存在轻微斜度的工件表面，也能保证压合面完全贴合，不会出现点接触压伤工件表面的问题，同时增大接触摩擦力，避免夹紧后工件移位。顶部的转动横杆穿设在螺杆顶端的通孔内，横杆两端设置有限位挡边，防止转动施力时横杆从孔内滑脱，横杆长度经过力矩匹配设计，普通成年男性单手施加力量即可达到该规格夹件的额定夹紧力，无需额外加接延长杆，避免过载造成螺杆变形或架体断裂。

　　在实际安装与使用边界上，这类夹紧件无需额外固定基座，可直接卡装在工件边缘，架体的背部平面可作为定位基准面，使用时先将螺杆旋出至开口量大于工件总厚度，将C型开口跨接在需要夹紧的两个构件外侧，转动横杆带动螺杆进给，直到压头接触工件表面后，再根据工艺需求施加对应的转动力矩即可。针对不同的作业场景，该结构可拓展不同的压头形式，比如粘接木材时可在压头与架体接触面加装软质橡胶垫，避免压痕残留；焊接作业时可更换铜质压头，避免焊接飞溅粘连在压头表面；针对圆形管件的装夹，还可更换带V型槽的压头，保证管件夹紧后不会出现周向转动。

　　建模过程中对各部件的配合间隙做了工程化处理，螺杆与架体上的螺纹孔采用H7/g6的间隙配合，保证螺杆转动顺畅无卡滞，同时不会因为间隙过大出现传动晃量；活动压头与螺杆端部的连接间隙控制在0.1mm以内，既保证压头可灵活转动自适应角度，又不会出现过大的窜动影响夹紧精度。架体的所有棱边都做了R2的圆角倒钝处理，避免使用过程中锋利边缘划伤操作人员，符合手动工具的安全设计规范。整个结构没有易损的弹性零件，所有金属部件都可做发黑或镀锌防锈处理，适应车间多油污、多粉尘的复杂作业环境，日常维护仅需定期在螺纹副处涂抹少量润滑脂，即可保证长期顺畅使用，使用寿命远高于冲压薄板制作的轻型家用夹具，完全满足工业级频繁作业的使用需求。
