小型精密冲压成型工装结构设计

　　这套冲压工装的整体结构围绕中小型五金零件的批量冲裁与浅成型工序搭建，在消费电子五金件、通讯接插件、小型家电金属配件的产线场景中适配性较强，这类零件普遍料厚偏薄、外形轮廓精度要求高，冲压工序需要在单次或连续冲程内完成定位、压紧、冲切、脱料的完整动作，整套模架的刚性与导向精度直接决定成品件的断面质量与尺寸一致性。

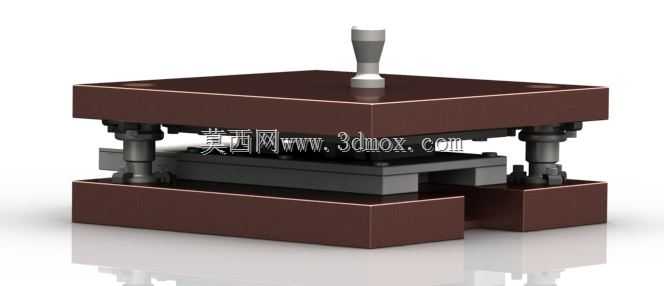

　　从结构分层来看，工装自上而下分为模柄、上模座、上模固定板、卸料组件、下模成型工位、下模座几个核心区段。顶部模柄采用标准圆柱带限位台阶的结构，装配时直接插入压力机滑块的安装孔内，台阶端面贴合滑块底面完成轴向定位，不需要额外加工复杂的连接法兰，适配市面常见的开式可倾压力机与小型气动冲床的滑块接口，安装时仅需核对模柄直径与滑块孔的配合公差，保证冲压过程中模柄不会出现径向窜动即可。

　　上下模座采用厚钢板铣削加工而成，整体外形为方正的矩形结构，边角做了倒角处理，避免装配转运过程中锐边磕碰。模座的厚度选型充分考虑了冲压载荷的分布：冲切瞬间的冲裁力会集中在模具工作区域，较厚的模座可以避免长期受力后出现板面凹陷、变形，保证上下模的平行度长期稳定。模座四角预留了导柱导套的安装孔位，两组独立的导向组件分别布置在模架的左右两侧，导柱与下模座采用过盈配合压装固定，导套压入上模座对应孔位，合模过程中导柱先于凸模进入导套，全程为上下模的相对运动提供高精度导向，抵消冲压过程中可能出现的侧向偏载，避免凸凹模出现啃刃、错位的问题。

　　工作区域的结构设计完全贴合冲压工艺的实际需求：上模侧的凸模通过固定板锁紧，背面设置垫板分散冲压力，防止凸模尾部直接挤压模座造成压痕；卸料板采用弹性卸料结构，内置的弹性元件可以在开模状态下将箍在凸模上的条料顺利刮下，合模时卸料板先于凸模接触板料，将料带牢牢压紧在凹模表面，避免冲切过程中板料发生翘曲、移位，保证冲裁断面平整无毛刺。下模侧的凹模镶嵌在模座的安装槽内，型孔根据冲压零件的轮廓加工，落料通道直接贯通下模座，冲切完成的成品件或者废料可以顺着漏料孔直接落入设备下方的集料盒，不需要人工频繁清理模面，适配连续自动化冲压的作业节奏。

　　安装边界方面，整套模架的底面为完整的平整加工面，部署时直接放置在压力机工作台面上，通过工作台两侧的压板压紧下模座的延伸边缘即可完成固定，不需要额外制作过渡转接板。模架的闭合高度、开模行程都预留了充足的调节余量，适配不同参数的小型压力机安装参数，设计阶段已经核对了滑块下死点位置：合模到最低位置时，凸模进入凹模的深度控制在合理范围，既可以保证板料完全冲断，又不会出现凸模进入过深导致刃口异常磨损的问题。导向组件的行程覆盖整个滑块运动区间，开模到最大高度时导柱仍然不会脱离导套，始终维持导向约束，消除了重新合模时导套与导柱对位磕碰的风险。

　　日常生产维护的角度，这套结构的拆解装配逻辑非常清晰：所有工作零件都采用标准化的紧固件锁紧，刃口出现磨损后，可以单独拆下凸模、凹模进行刃磨或者更换，不需要将整套模架从压力机上完全拆卸，大幅缩短了换模、修模的停机时间。模座上预留的定位槽可以适配条料的导料销、挡料销安装，针对不同尺寸的冲压料带，只需要调整定位零件的位置即可快速切换生产批次，在多品种小批量的五金冲压车间里，这类结构紧凑、导向可靠的小型冲压工装，既能满足薄料零件的精度要求，又能控制模具本身的制造成本与维护难度，结构设计的合理性在实际冲压作业中可以得到充分验证。
