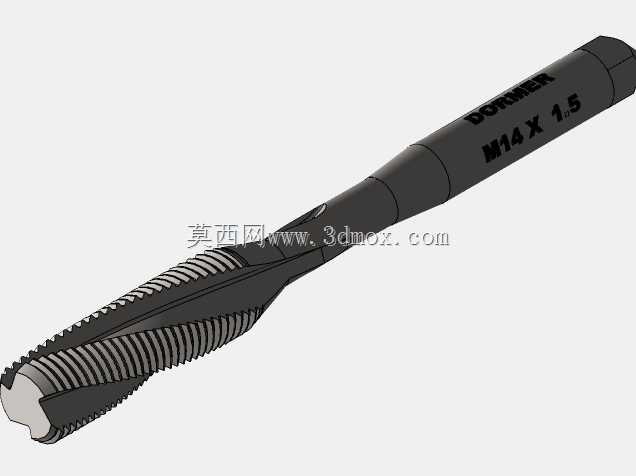

M14×1.5规格机用螺旋槽丝锥结构

　　这款M14×1.5规格的螺旋槽机用丝锥，是金属内螺纹加工工序中常用的切削刀具，在普通车床、钻床、攻丝机以及加工中心的螺纹加工工位都能见到它的应用场景，针对1.5mm螺距的细牙内螺纹加工设计，适配钢件、铸铁、有色金属等多种常见工件材料的攻丝作业。从结构设计来看，该丝锥采用整体硬质合金或高速钢材质的一体式结构，工作部分分为切削锥与校准段两部分，切削锥部分磨出符合攻丝进给角度的主偏角，承担主要的螺纹切削负荷，每一圈切削齿都做了等距后角处理，减少切削过程中与工件螺纹表面的摩擦阻力，避免攻丝时出现粘屑、烂牙的加工缺陷。校准段的齿形完整保留M14×1.5螺纹的标准牙型轮廓，主要作用是在切削锥攻入后引导丝锥保持进给同轴度，

　　同时对已加工出的内螺纹牙型进行修光校准，保证最终成型的螺纹中径、牙型角符合公差要求。螺旋槽的设计是这款丝锥的核心结构特点，排屑槽沿丝锥轴线呈螺旋状分布，相比直槽丝锥，螺旋槽在攻丝过程中能够顺着槽向将切屑顺利导出孔外，尤其适合盲孔内螺纹的加工场景，避免切屑堆积在孔底挤压丝锥造成崩齿，或是切屑刮花已加工的螺纹表面。槽型的螺旋角度经过优化，针对钢件加工的常用螺旋角设置，能够在切削时让切屑形成稳定的卷曲形态，顺着排屑槽向外排出，不会出现切屑缠绕在丝锥杆部的问题。丝锥的柄部采用标准方尾结构，能够与攻丝夹头的方孔配合传递扭矩，避免攻丝过程中丝锥与夹头之间出现打滑，柄部直径与工作段的同轴度控制在较高精度范围内，

　　保证装夹后丝锥的径向跳动量符合加工要求，避免攻丝时出现螺纹孔扩径、牙型偏斜的问题。从安装边界尺寸来看，该丝锥的总长度符合机用丝锥的标准长度系列，柄部直径适配常用的快换攻丝夹头夹持范围，不需要额外定制夹套就能在常规机加工设备上装夹使用，工作段的长度足够覆盖常规M14细牙螺纹的有效螺纹深度加工需求，针对常见的15-25mm有效螺纹深度的盲孔、通孔加工都能满足作业要求。在实际加工应用中，这款丝锥需要搭配对应材质的切削液使用，加工钢件时采用乳化液或极压切削油降低切削温度，减少刀具磨损，加工铸铁件时可采用煤油或干式切削，根据工件材料的硬度调整合适的切削转速，避免转速过高导致丝锥过热退火，或是转速过低造成切削齿挤压崩损。

　　丝锥表面的标识清晰标注了规格与品牌信息，方便车间刀具管理时快速识别规格，避免不同螺距、不同精度等级的丝锥混用造成加工报废。其切削齿的刃口经过钝化处理，能够在初次切削时减少刃口的微崩风险，提升刀具的初期使用寿命，排屑槽的表面抛光处理降低了切屑与槽壁的摩擦阻力，让排屑过程更加顺畅，减少积屑瘤在刃口附着的概率，保证加工出的螺纹表面粗糙度符合装配要求。在设备装配的螺纹加工环节，这类细牙螺旋槽丝锥常用于加工对螺纹密封性、连接精度要求较高的螺孔，比如液压元件的安装螺孔、设备壳体的连接螺孔等，细牙螺纹的螺距更小，螺纹自锁性更好，配合螺旋槽丝锥稳定的排屑性能，能够有效降低盲孔攻丝的废品率，提升批量加工过程中的工艺稳定性。
