三爪机械式轴承拆卸拉马结构设计

　　在机修车间日常设备维保作业中，轴系部件的拆卸始终是占比颇高的工序，尤其是过盈配合安装的轴承、皮带轮、联轴器等零件，若采用撬棍敲击、蛮力拉扯的方式，极易造成轴颈拉伤、配合面变形，甚至导致零件直接报废，而三爪机械式拉马正是针对这类作业场景开发的专用手动拆卸工具。这款三爪拉马采用纯机械螺旋传动结构，无需外接液压源或气源，整体结构紧凑，可在空间受限的设备安装位直接开展作业，适配多数中小型传动部件的拆卸需求。

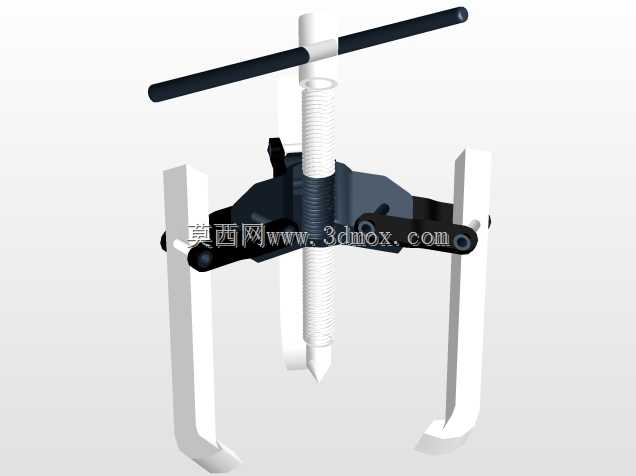

　　从功能特性来看，该拉马的核心施力部件为中置的梯形螺纹丝杠，梯形螺纹具备良好的自锁性能，施力过程中不会出现回程打滑的问题，丝杠顶端设计有穿装加力杆的通孔，可根据拆卸所需的扭矩大小更换不同长度的加力杆，满足不同过盈量零件的拆卸施力需求。三个拉爪采用铰接式结构与中心滑座连接，可根据被拆卸零件的外径尺寸调整张开角度，拉爪的勾头部位做了加厚处理，勾接端面设计有向内的止退倾角，施力拉拔过程中不会出现爪部滑脱的问题，能有效避免作业过程中零件弹出造成的安全隐患。中心滑座与丝杠之间采用间隙配合，丝杠旋转时滑座可沿丝杠轴向平稳移动，带动三个拉爪同步产生拉拔位移，保证三个爪部的受力均匀，避免被拆卸零件因偏载出现卡滞或变形。

　　设计过程中，首先围绕拉马的额定拉拔载荷确定各部件的材料选型，丝杠采用45号钢调质处理，表面硬度控制在HB220-250区间，既保证足够的抗拉强度，又具备良好的耐磨性；拉爪采用40Cr材料锻造后经淬火处理，勾头部位硬度达到HRC40-45，可承受拉拔过程中的局部接触应力，避免勾头变形或断裂。铰接部位的销轴采用标准圆柱销，配合孔做铰制加工，保证铰接转动灵活的同时，尽量减小配合间隙，避免拉拔过程中出现晃动偏载。

　　尺寸设计上，这款拉马的最大张开直径可覆盖200mm以内的盘类零件拆卸，拉爪的有效勾接深度达到150mm，可满足多数伸出轴端的零件拆卸需求，丝杠的总行程设计为120mm，单次调整即可完成常规零件的拆卸作业，无需中途反复调整爪部位置。安装边界方面，使用时需保证拉马的中心轴线与被拆卸轴的轴线完全重合，三个拉爪的勾接位置需均匀分布在被拆卸零件的同一圆周面上，勾头需完全贴合零件的受力端面，避免局部受力；丝杠的顶尖需顶住轴端的中心孔，顶尖部位设计有圆弧过渡，不会对轴端中心孔造成压伤，施力前需确认各铰接部位无卡滞，加力杆穿装到位后平稳施力，禁止在加力杆上加装延长套管过度施力，避免超过结构的额定载荷造成部件损坏。

　　在实际应用场景中，这类机械式三爪拉马除了用于轴承拆卸，还可完成小型齿轮、皮带轮、电机端盖等过盈配合零件的拆卸作业，相比液压拉马，它不存在密封件老化漏油的问题，日常维护仅需定期在螺纹部位和铰接点涂抹润滑脂即可，环境适应性更强，无论是车间内的固定维保点位，还是户外的设备抢修现场，都能快速投入使用。结构设计上充分考虑了手动工具的受力特点，所有受力部件的应力集中部位都做了圆角过渡处理，比如拉爪与滑座的铰接处、丝杠与顶尖的衔接部位，都通过圆弧过渡减小应力集中系数，提升工具的整体使用寿命。拉爪的内侧表面做了防滑处理，与零件接触的端面加工有浅齿纹，进一步降低拉拔过程中滑脱的风险。丝杠的螺纹加工精度控制在7H/7e，保证传动过程平稳无卡滞，旋转施力时的扭矩波动控制在较小范围，作业人员可通过手感判断拆卸过程的受力变化，避免过度施力损坏零件。
