Y型法兰连接式过滤阀门结构设计

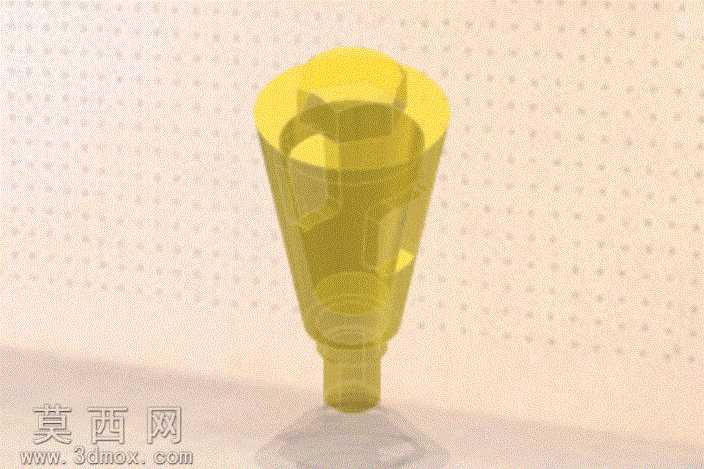

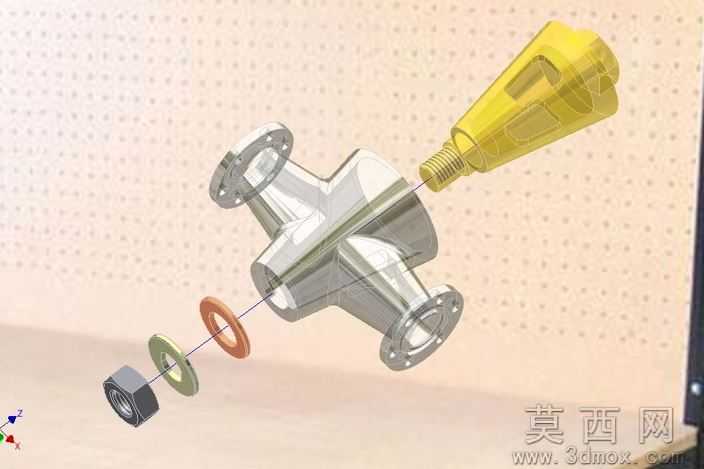

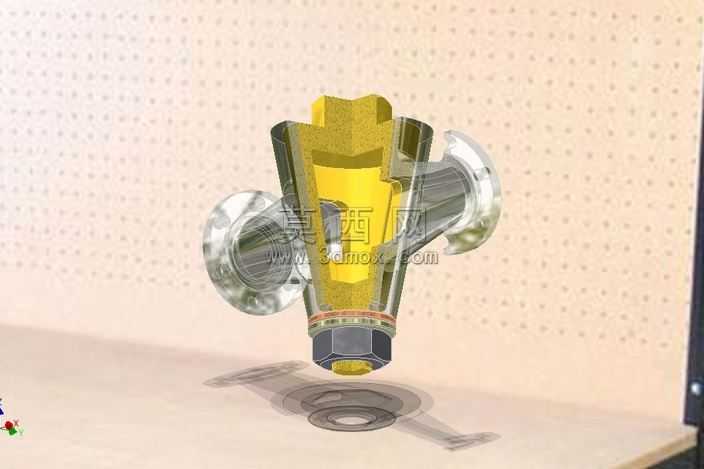

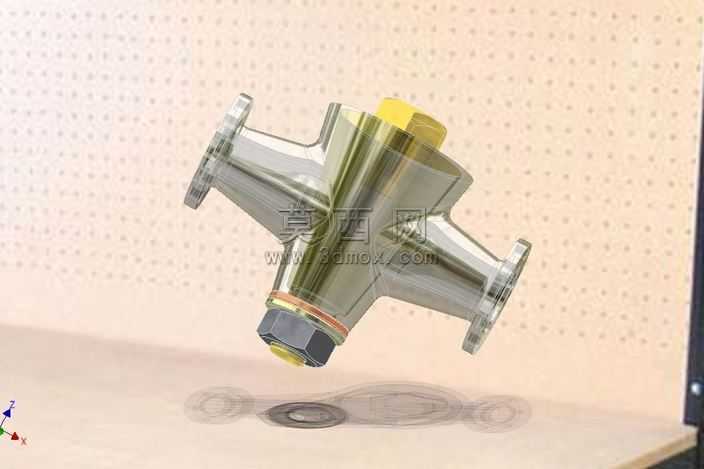

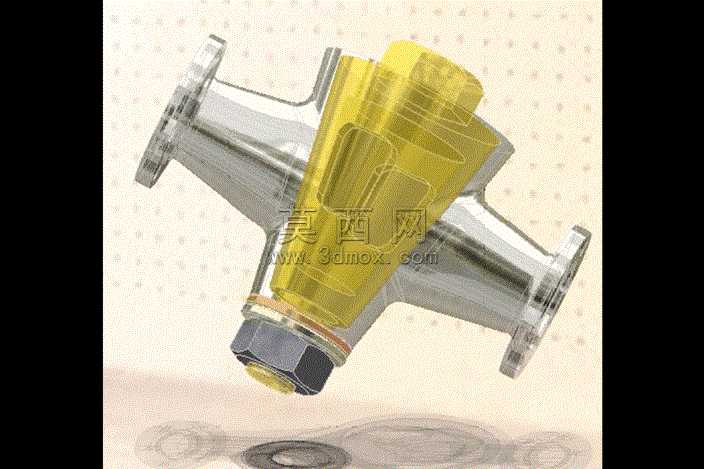

本作品为Y型结构的法兰连接过滤阀门三维设计，建模阶段采用全参数化特征构建逻辑，首先依据管路通径标准确定两端法兰的螺栓孔分布、密封面尺寸与法兰厚度参数，通过拉伸、阵列特征完成法兰基体建模，保证法兰连接尺寸完全匹配工业管路通用安装规范。阀体主体采用流线型Y型流道设计，建模过程中通过曲面放样、布尔运算构建平滑过渡的内部流道结构，避免流体在阀体内形成紊流与压损，同时兼顾外部结构的工艺合理性，阀体壁厚根据公称压力等级做等强度设计，不同承压区域的壁厚通过参数化公式关联，可根据实际使用压力快速调整尺寸参数。阀体内置的过滤组件采用独立参数化模块设计，过滤芯的支撑骨架通过扫描、阵列特征构建镂空结构，既保证过滤通流面积，又满足结构强度要求，过滤组件与阀体的配合面采用锥面定位结构，保证密封性能同时便于拆卸清洗。底部排污端采用六角螺塞密封结构，建模时精确绘制螺纹特征与密封垫圈的安装槽结构，保证螺塞拧紧后的密封可靠性。渲染阶段采用半透明玻璃材质叠加金属镀层材质表现阀体外壳，既清晰展示内部过滤组件的安装位置与结构形态，又还原金属阀体的金属光泽与表面质感，内部过滤组件采用亮黄色半透明工程塑料材质，与银色金属阀体形成明确视觉区分，便于直观观察内部结构布局。整个模型的装配关系完全按照实际产品的装配逻辑搭建，所有配合面均添加正确的装配约束，可直接用于生成工程图、装配指导文件，也可导入仿真软件开展流体阻力、结构强度的仿真分析，设计过程中充分兼顾了产品的使用性能、加工工艺性与装配便捷性，结构细节完全符合工业级阀门产品的设计规范，可直接用于同类产品的设计参考与方案验证。
