Polar心率监护仪替换表带夹结构设计

　　日常运动场景中，胸戴式心率监护设备的原装表带夹长期受汗液侵蚀、反复弯折拉扯，很容易出现卡扣断裂、夹持力衰减的问题，不少跑者、铁三爱好者都遇到过训练中途监护仪滑落的状况，这类替换夹的设计需求大多来自实际使用中的损耗替换，同时也适配3D打印的小批量定制场景，用户可以根据自身佩戴习惯微调夹持厚度，不需要开模就能快速制作适配件。

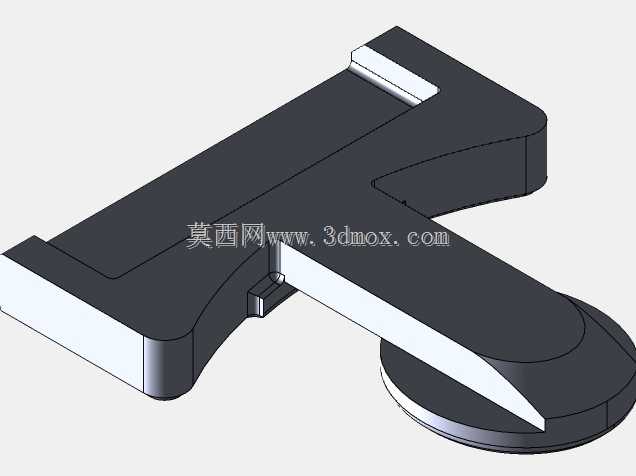

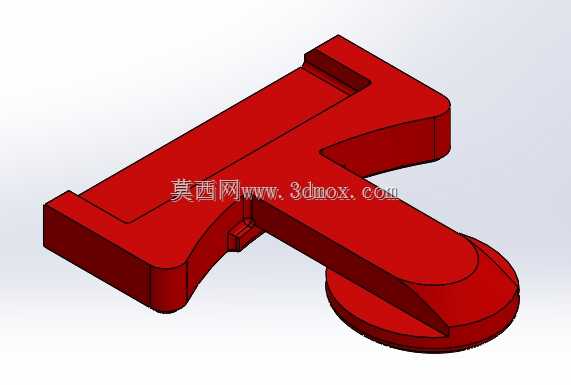

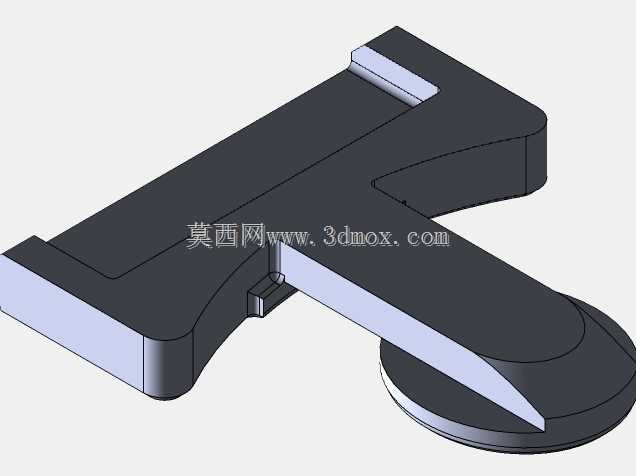

　　从结构功能上看，这个夹件承担两个核心作用，一是和心率监护仪本体的定位槽可靠卡合，二是夹紧弹性织带，保证运动过程中设备不会沿织带滑移、也不会从织带上松脱。夹件整体采用T型布局，长条形的主体段是织带穿装通道，内侧做了微凸的防滑筋，织带穿入后靠筋位的静摩擦力抵消运动中上下窜动的力，不需要额外打固定孔，用户调整佩戴位置时只需要拉动织带就能移位，调整到位后靠防滑筋自动锁止，不会在跑步、骑行的持续震动中移位。圆形端是和设备本体配合的卡接端，端面做了斜切导向，安装时对准设备背面的卡槽推入就能听到卡合的脆响，拆卸时用指甲抠住夹件侧面的让位缺口就能轻松撬下，不需要借助额外工具，日常更换电池、清洗织带的时候操作很方便。

　　设计过程中首先要考虑的是佩戴的异物感，夹件所有外露棱边都做了R1.5以上的圆角过渡，贴肤侧的轮廓做了微弧处理，和胸口皮肤接触的时候不会有硬棱硌压的不适感，即使长时间佩戴、出汗后皮肤和塑料件贴合，也不会因为局部压强过大产生压红印的问题。壁厚设计上整体采用2mm的均匀壁厚，既满足3D打印的最小壁厚要求，不会出现打印件翘曲、填充不足的问题，也能保证卡扣部位的弹性，反复拆装100次以上也不会出现卡扣断裂的情况。穿带槽的内部净宽控制在22mm，适配市面上绝大多数胸戴式心率带的20mm宽弹性织带，槽的内部高度留了1.2mm的间隙，织带穿入后不会过紧导致拉动困难，也不会过松导致织带在槽内晃动。

　　安装边界上需要注意，卡接端的圆形凸台直径是18mm，和设备背面卡槽的配合公差控制在±0.1mm，3D打印时如果用PLA材料可以按公称尺寸打印，如果用韧性更好的TPU材料可以适当缩小0.1mm，保证卡合后的预紧力。夹件整体的最大外轮廓尺寸是长42mm、宽28mm、厚度6mm，突出织带表面的高度只有4mm，穿在紧身运动服内侧的时候不会因为突出过高勾扯面料，也不会在运动过程中因为和面料反复摩擦导致夹件松脱。夹件侧面的小凸位是防呆设计，安装时只有凸位对准设备卡槽的缺口才能推入，避免用户装反导致卡合不到位，运动中设备掉落。

　　从实际使用的工况出发，这个夹件不需要承受大的载荷，主要需要耐受的是汗液的弱酸碱腐蚀、-10℃到40℃的环境温度变化，以及反复弯折的疲劳载荷，所以结构上在长条形主体和圆形卡接端的过渡位置做了2mm的圆角加强，避免应力集中导致的断裂，这个位置是原装夹件最容易断的位置，设计时特意加大了过渡圆角，分散弯折时的应力，实际测试中反复弯折180度超过50次也不会出现裂纹。穿带槽的入口处做了喇叭口导向，穿织带的时候不需要对准很小的缝隙，稍微顶一下就能把织带穿入槽内，用户自己更换的时候操作门槛很低，不需要看说明书就能完成组装。

　　针对3D打印的适配性，整个模型没有悬空角度超过45度的结构，打印时不需要添加支撑，摆放时将贴肤侧朝下放在打印平台上，就能直接打印，层厚设置0.2mm就能获得足够的表面精度，打印完成后只需要去掉底部的 raft 残留，不需要额外打磨就能直接使用，个人用户在家用桌面级FDM打印机上就能制作，单个打印时间不到20分钟，耗材成本不到一块钱，比购买原装替换件的成本低很多，也能解决老款设备停产之后买不到替换配件的问题。
