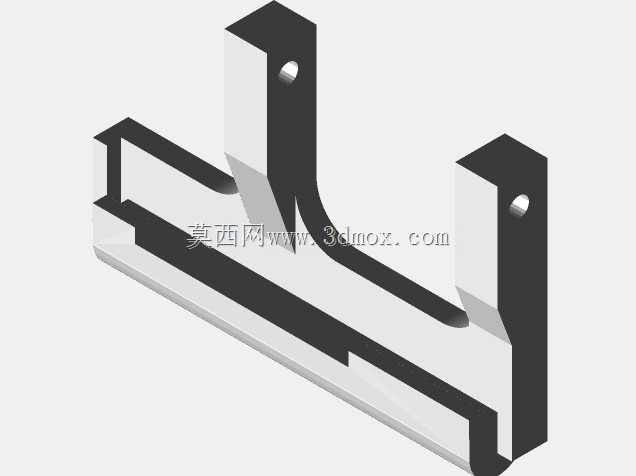

GoPro Hero3运动相机外壳锁扣结构设计

　　在户外影像记录设备的配件体系中，运动相机的外壳锁止结构是直接影响设备防护可靠性与使用便捷性的核心零件，本次涉及的GoPro Hero3外壳锁，主要适配该型号运动相机的替换防护壳使用，解决户外复杂工况下外壳意外脱开、相机脱落受损的问题。从实际应用场景来看，这类锁扣需要覆盖山地骑行、水下拍摄、高空跳伞、徒步穿越等多种极端使用环境，既要承受颠簸带来的持续振动、水流冲击的外力，还要兼顾用户戴手套操作时的开合便利性，不能出现锁止过紧难以掰开、或者锁止力度不足受冲击松脱的情况。

　　从功能特性上看，该锁扣采用按压式卡合的结构逻辑，锁体与外壳上的卡槽对位后，通过自身的弹性形变完成卡接，锁止状态下会形成明确的到位反馈，避免用户误判是否锁牢。锁扣的受力部位做了加厚处理，对应外壳上的锁止凸台位置，设置了全包式的卡勾结构，卡勾的咬合深度经过反复校核，既不会因为咬合过浅导致受拉脱开，也不会因为咬合过深造成解锁时需要施加过大的力，日常单指按压解锁区域就能顺利打开外壳，更换电池或者取出内存卡的时候不需要额外借助工具。考虑到户外使用可能遇到泥沙、水渍附着的情况，锁扣的活动间隙做了针对性控制，既保证开合动作顺畅无卡滞，又能避免大颗粒泥沙进入缝隙造成锁止机构卡死，表面没有多余的凹槽死角，沾附泥沙后直接用水冲洗就能清理干净，不会残留污垢影响后续使用。

　　设计思路上，首先围绕原机外壳的安装边界做了全尺寸匹配，锁扣的安装转轴位置完全对应外壳上的轴孔座，不需要对外壳做任何二次加工就能直接替换安装，转轴的配合公差选用间隙配合，保证长期反复开合后不会出现转轴磨损松旷的问题。锁扣的解锁按压区域做了微凸的防滑纹理，即使手上沾有水或者汗液，按压的时候也不会打滑，纹理的凸起高度控制在0.3mm，不会因为凸起过高勾挂背包织带或者其他户外装备造成意外解锁。材料选用上兼顾韧性与刚性，在低温环境下也不会出现脆断的情况，零下二十度的环境中反复开合也不会出现裂纹，高温暴晒环境下也不会发生形变导致锁止失效。

　　外形尺寸与安装边界方面，锁扣整体轮廓完全贴合外壳的侧面弧度，安装后不会突出外壳的整体轮廓，避免在安装到头盔、自拍杆、胸带等固定支架时，锁扣与支架产生干涉，影响相机的安装角度。锁扣的整体厚度与外壳侧边厚度保持一致，收纳的时候不会因为局部凸起硌到收纳包内的其他物品，边缘全部做了R0.5以上的圆角处理，没有尖锐的棱角，不会在操作的时候划伤用户手指，也不会刮坏背包或者其他装备的面料。锁扣的重量经过优化，整体重量控制在3g以内，不会额外增加相机的整体负重，对于对重量敏感的航拍、高空拍摄场景来说，不会因为配件重量影响拍摄设备的配重平衡。

　　从结构可靠性的角度出发，锁扣的疲劳寿命经过校核，按照日常使用每天开合10次计算，可以满足超过5年的使用需求，卡勾部位的应力集中位置做了圆弧过渡处理，反复受力的情况下不会出现应力断裂的问题。锁止状态下，锁扣可以承受超过50N的横向拉力，即使相机从两米高度意外跌落，锁扣也不会因为冲击脱开，保证相机始终被防护壳包裹，降低镜头、机身受损的概率。针对水下使用的场景，锁扣锁止后可以给外壳的防水胶圈提供均匀的压紧力，保证40米水深范围内的防水可靠性，不会因为局部压力不足出现渗水的情况，压紧力的分布经过反复调整，避免胶圈局部受压过大提前老化，或者受压不足影响防水效果。
