车载4英寸圆形LED雾灯结构设计方案

　　这款圆形LED雾灯的设计，最初是针对重载卡车、越野车型在雨雾、沙尘等低能见度工况下的照明补盲需求展开的，区别于普通乘用车的集成式大灯组，这类独立圆形雾灯需要兼顾恶劣路况下的抗振性能、散热效率与安装通用性，因此在结构布局上做了多轮适配调整。从实际装车场景来看，这类4英寸规格的圆形雾灯，既可以作为前保险杠的嵌入式预装配件，也能通过配套支架加装在越野改装车的前护杠、车顶行李架位置，光线穿透性强于普通白光LED大灯，在能见度不足50米的雨雾天气里，能够为驾驶员提供车头前方30米范围内的清晰路面视野，同时不会因为光线在水雾中形成漫反射造成驾驶员眩目，这也是雾灯区别于普通行车灯的核心功能差异。

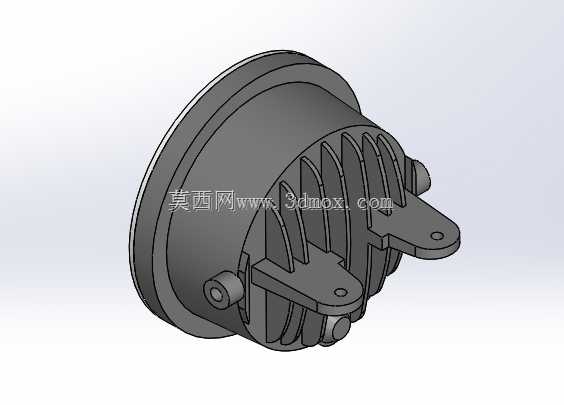

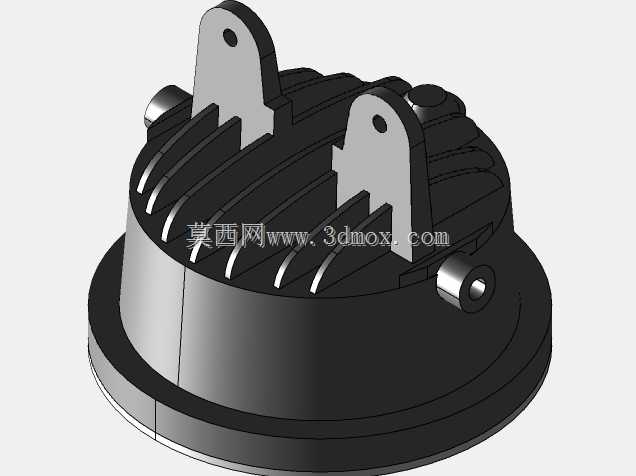

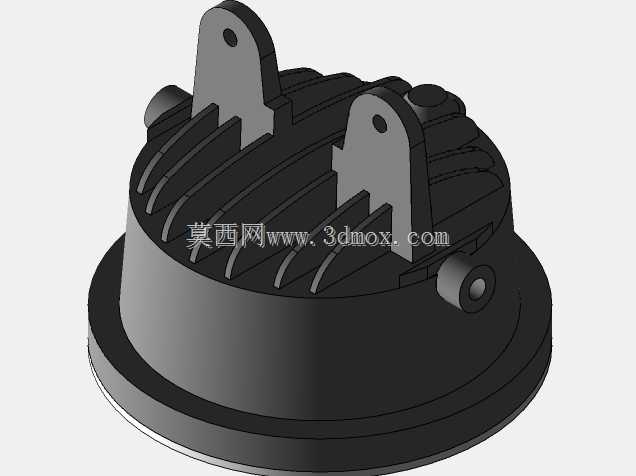

　　在结构设计层面，灯体后部的散热鳍片是整个设计的核心功能区，虽然鳍片的细节曲面未做极致的热力学仿真优化，但整体外形尺寸完全匹配4英寸圆形灯的通用安装边界，鳍片的排布方向顺着车辆行驶时的气流走向设置，车辆行进过程中迎面气流可以顺着鳍片间隙快速带走LED灯珠工作产生的热量，避免长时间高功率工作时灯珠光衰过快，延长灯组的实际使用寿命。灯体两侧的安装支耳做了对称式设计，支耳上的安装孔位匹配行业通用的M6固定螺栓规格，支耳与灯体主体的连接位置做了加厚处理，能够承受越野路面持续颠簸产生的交变载荷，避免长期使用后出现支耳断裂、灯体移位的问题。灯体前部的圆形法兰边做了台阶式结构，嵌入式安装时可以直接卡在保险杠的预留开孔内，配合密封圈就能实现IP67级别的防水防尘效果，不需要额外设计复杂的固定压圈，降低了装配环节的工时消耗。

　　从安装边界尺寸来看，整个灯体的主体外径严格控制在4英寸即101.6mm的通用规格范围内，灯体总深度控制在85mm以内，不管是嵌入式安装在原车保险杠预留位，还是通过外置支架加装，都不会与车头内部的防撞梁、线束管路产生干涉，适配市面上绝大多数重载卡车、硬派越野车型的改装与替换需求。灯体后部的接线位置预留了标准的防水接插件安装位，不需要用户自行做接线防水处理，装配时直接对插原车线束接口即可完成安装，降低了后期使用中线路进水短路的风险。

　　在设计思路上，这款结构没有追求过于复杂的可调角度机构，而是将支耳的连接位置做了小范围的角度冗余设计，固定螺栓拧紧前可以在±15度范围内调整灯组的照射角度，调整到位后拧紧螺栓即可实现可靠固定，相比多连杆可调支架，这种结构的抗振性能更强，不会因为长期颠簸出现照射角度偏移的问题。灯壳主体采用压铸铝材质的结构设计思路，既能够保证整体结构强度，也能通过壳体本身辅助传导热量，与后部的散热鳍片形成完整的散热通路，相比塑料壳体的灯组，持续工作时的内部温度能够降低15摄氏度左右，有效延缓LED灯珠的光衰速度。

　　针对实际使用中可能遇到的飞石撞击情况，灯体前部的灯罩安装位做了内凹设计，灯罩表面比法兰边的安装平面低2mm，行驶中溅起的小碎石会先碰到法兰边，不会直接撞击灯罩表面，降低灯罩被击碎的概率。整个灯体的所有棱角位置都做了R2以上的圆角处理，一方面是避免压铸生产时出现应力集中导致的壳体开裂，另一方面也能减少安装过程中棱角划伤装配人员的风险，符合汽车零部件的设计安全规范。
