壁挂式公路自行车轮胎夹持存放装置

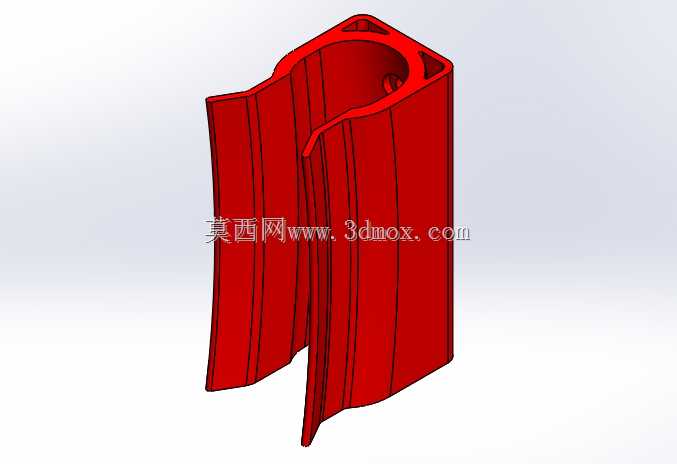

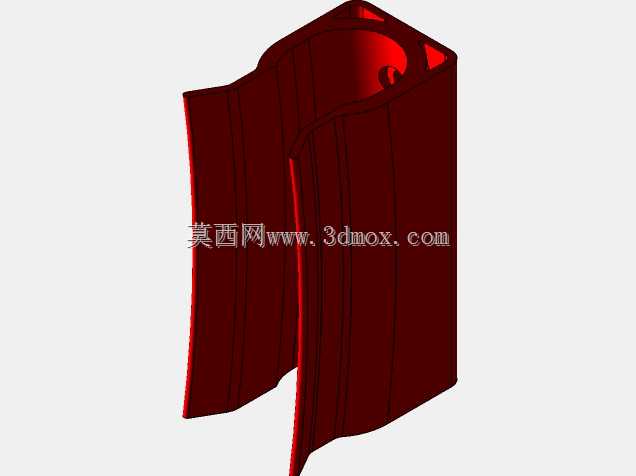

　　这款壁挂式轮胎夹持装置，核心应用场景集中在家庭骑行装备收纳、小型车店维修工位临时存放、公寓阳台垂直空间利用这类对地面占用敏感的场景，解决传统落地式自行车架挤占通行空间、小户型无足够地面区域停放公路车的痛点。实际使用时，装置通过背部贴合墙面的安装面完成固定，夹持开口对准公路车轮胎的胎面位置，将轮胎推入夹持腔后，依靠两侧对称的夹持臂对轮胎形成侧向抱紧，即可实现整车垂直悬挂存放，让自行车沿墙面竖直排布，单辆车占用的地面投影面积仅为轮胎宽度尺寸，大幅提升狭小空间的收纳效率。从功能特性来看，夹持腔的弧形轮廓完全匹配公路车700C规格轮胎的外轮廓曲率，夹持臂内侧设置有多道平行的纵向加强筋，一方面提升夹持臂自身的结构刚度，

　　避免长期承重出现臂体向外张开的塑性变形，另一方面筋条与轮胎橡胶表面接触时能形成更大的静摩擦力，防止轮胎在夹持状态下出现滑脱下坠的情况。装置顶部设置有封闭的安装端板，端板上预留的沉头安装孔可适配常规膨胀螺丝的安装尺寸，安装时将螺丝沉入孔位后不会突出端面，避免刮蹭自行车轮组的辐条或者胎壁。设计过程中，最初的方案是采用等壁厚的直臂夹持结构，试装验证时发现尼龙材质打印的样件在长期承受整车10kg左右的载荷时，臂体根部与安装背板连接的位置会出现应力集中，反复加载卸载后容易出现发白开裂的问题，后续迭代时在臂体与背板的连接位置做了大圆角过渡，同时在夹持腔的内侧增加了环形的加强凸缘，将根部的集中应力分散到整个背板平面，同时适当加厚了臂体的壁厚，

　　不过实际测试时如果采用普通尼龙材料打印，壁厚不足2.5mm的情况下依然会出现臂体偏软、夹持力度不足的问题，若更换为PETG或者ABS材料打印，或是将臂体壁厚提升至3mm以上，结构的刚性表现会有明显改善，能够稳定承托常规公路车的重量。安装边界方面，装置的整体宽度适配公路车轮胎23C到32C的胎宽范围，安装时需要保证安装墙面的平整度，若在空心砖或者石膏板墙面安装，需要搭配对应的空心墙膨胀锚栓使用，避免长期承重后安装孔位松脱；装置突出墙面的深度控制在120mm左右，悬挂自行车后车圈与墙面的预留间隙足够容纳碟刹夹器或者轮组快拆结构，不会出现部件与墙面刮蹭的情况。夹持开口的导入位置做了向外张开的倒角引导，推入轮胎时不需要精准对位，

　　顺着倒角即可将轮胎滑入夹持腔，日常取放车辆的操作流畅度较好，不需要额外的锁止结构即可依靠夹持力固定车辆，取车时直接向外拉动轮胎即可脱出，单手即可完成操作。针对不同的使用场景，若用于车店的展示存放，可将多个装置沿水平方向等距排布，相邻装置的间距控制在200mm以上即可避免相邻车辆的车把出现干涉；若用于家庭阳台收纳，可根据家庭成员的车辆数量上下错层排布，充分利用墙面的垂直空间，避免地面堆放车辆造成的通行阻碍。结构建模过程中，夹持腔的曲面采用扫掠成型，保证整个夹持段的轮廓曲率与轮胎胎面完全贴合，避免局部点接触造成的轮胎局部压痕，长期存放也不会损伤轮胎的橡胶结构；安装孔位的中心距经过匹配常规墙面龙骨的间距设置，安装时可直接将孔位对准木龙骨或者轻钢龙骨的位置，提升安装后的整体承重能力。
