多规格间距板对板连接器结构设计

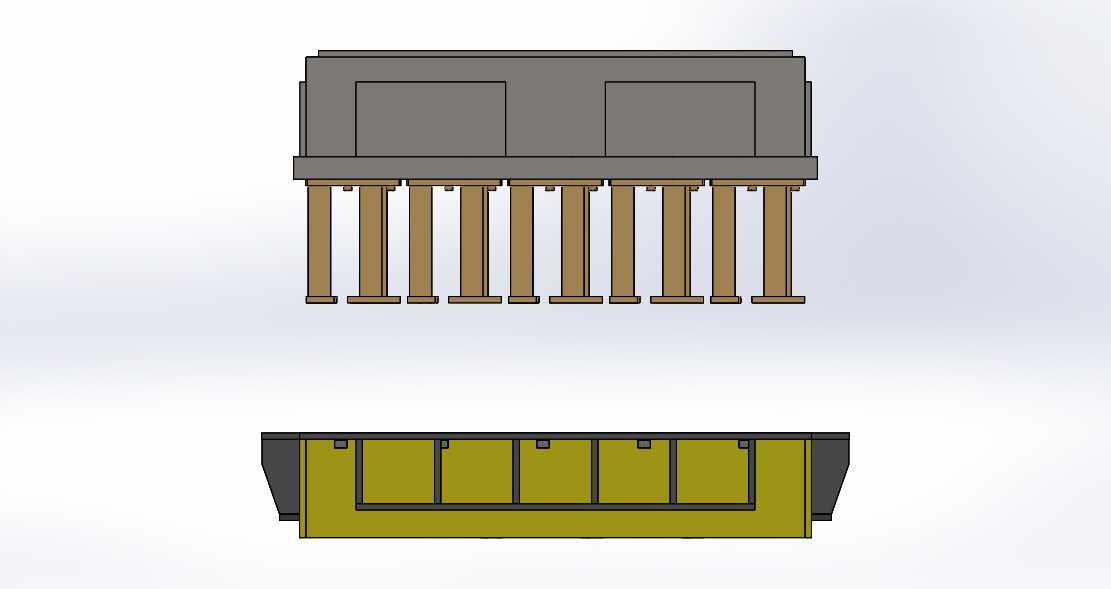

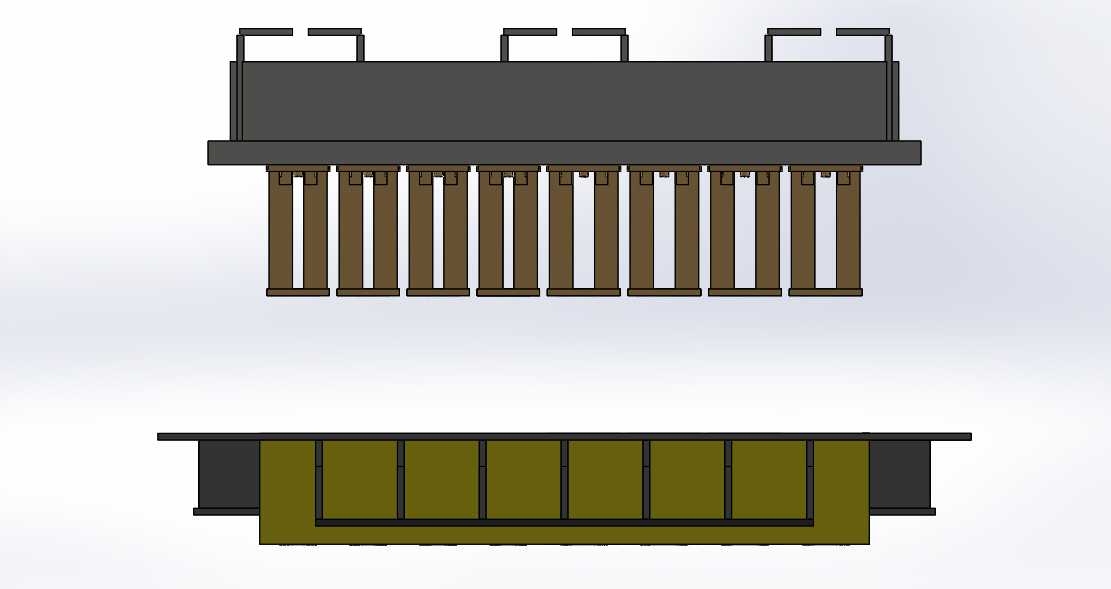

　　在工业控制板卡、消费电子主板、车载电控单元的板间互联场景中，板对板连接器是实现不同PCB板之间信号与功率传输的核心互联部件，本次设计的两款不同间距规格的连接器，分别适配12mm与14mm的板间安装高度，插针间距统一为19mm，可覆盖多数中小功率信号传输场景的安装需求。从实际选型适配角度看，这类连接器常被用在模块化设备的板卡堆叠场景，比如PLC扩展模块与主控板的连接、工业传感器采集板与信号处理板的互联，以及小型家电控制板与功能板的对接，相比排线连接，板对板直插式连接器的接触可靠性更高，抗振动性能更强，能适应工业现场的复杂工况。设计过程中首先考虑的是插合导向与防呆结构，连接器顶部设置的卡扣结构，可在插合完成后实现两部分的机械锁止，

　　避免设备运行过程中受振动影响出现松脱，卡扣的弹性变形量经过反复校核，既保证插拔时的操作手感不会过于生涩，又能确保锁止后有足够的保持力，不会在常规冲击载荷下脱开。插针部分采用扁形长针设计，针体长度匹配对应板间高度，插针根部与塑胶基座的结合处做了密封台阶设计，可避免波峰焊过程中焊锡沿针体爬升进入连接器内部，造成相邻插针之间的短路问题。塑胶基座分为上下两部分，上部基座用于固定公端插针，下部基座对应设置母端接触腔，腔体内部的接触弹片采用对称式夹持结构，插针插入后可实现双面接触，有效降低接触电阻，减少大电流传输时的温升。外形尺寸方面，两款连接器的整体宽度一致，仅插针长度与基座高度存在差异，可在同一块PCB上预留兼容的焊盘孔位，

　　实现不同配置机型的板卡通用，降低PCB的开模成本。安装边界上，连接器插针对应的PCB焊盘孔径设置为0.8mm，焊盘外径1.5mm，相邻焊盘中心距严格控制在19mm公差±0.05mm范围内，避免出现插针对位偏差无法插合的问题；连接器距离PCB板边缘的最小安全距离设置为3mm，预留足够的操作空间方便插拔作业，同时避免板边元器件与连接器结构产生干涉。设计时还考虑了塑胶件的成型工艺性，基座的壁厚统一设置为1.2mm，所有转角处都做了R0.3的圆角过渡，减少注塑过程中的应力集中，避免塑胶件出现翘曲、缺胶等成型缺陷；插针与塑胶基座的固定采用压装+倒扣的结构，插针中部设置定位倒扣，压入基座后倒扣嵌入塑胶内部，可承受至少50N的轴向拉力，

　　不会在插拔过程中出现插针被拔出的问题。在接触性能设计上，单根插针的额定载流能力设计为3A，接触电阻控制在10mΩ以内，可满足多数信号传输与小功率供电的需求，绝缘电阻大于1000MΩ，耐压达到AC500V无击穿，符合常规工业电子设备的电气安全要求。针对不同使用场景的耐温需求，基座材料选用耐温等级达到125℃的工程塑料，可满足波峰焊260℃峰值温度下的耐温要求，不会出现过炉后基座变形的问题。
