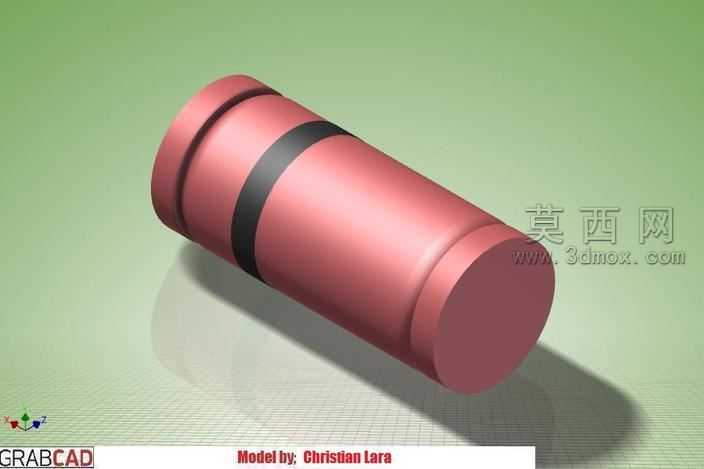

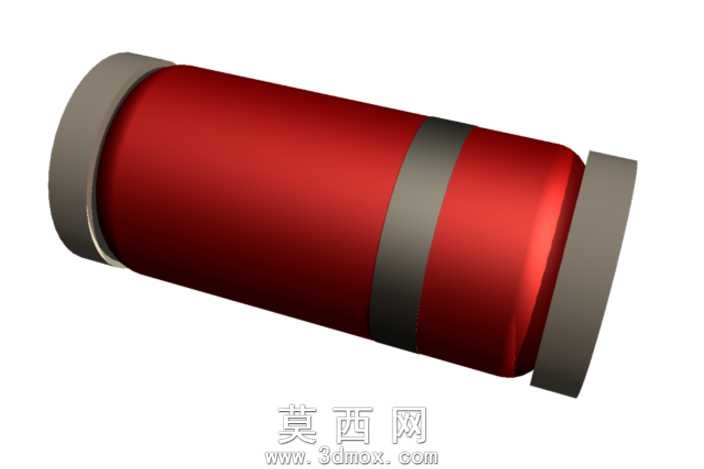

SOD80封装贴片式圆柱形二极管三维模型

本模型为SOD80封装贴片式圆柱形二极管的高精度三维建模成果，建模过程以真实工业级贴片二极管的实物尺寸为基准，严格遵循SOD80封装的2D PCB足述规范进行参数化构建，确保模型的外形尺寸、引脚位置、封装轮廓完全匹配实际贴片生产的装配要求，可直接用于PCB布局验证、电子产品结构干涉检查等工程场景。建模阶段首先通过基准面绘制完成二极管两端圆形端面的轮廓草图，采用凸台拉伸命令生成圆柱形主体基体，针对主体表面的环形色环标识结构，通过环形分割面的方式单独划分特征区域，为后续材质区分做好结构准备；两端的电极端盖部分通过等距偏移、圆角处理还原真实元件的边缘倒角细节，避免模型出现尖锐棱角不符合实物工艺特征的问题。材质与渲染环节，针对二极管主体的红色环氧树脂封装外壳，调配半哑光的塑胶材质，添加细微的表面磨砂质感参数，还原塑封元件真实的漫反射效果，避免材质过于光滑产生塑料玩具的失真感；中部的黑色极性标识环采用哑光黑色塑胶材质，与主体红色形成清晰的视觉区分，同时匹配真实二极管色环的印刷质感；两端的金属电极端盖采用略带磨砂质感的金属材质，调整金属度与粗糙度参数，还原镀镍电极的微弱反光特性，避免镜面金属的过度反光失真。渲染阶段采用柔和的工作室漫反射光源，在元件下方投射柔和的软阴影，突出圆柱形主体的曲面弧度与结构层次，背景采用低饱和度的浅绿色渐变，既突出元件主体，又不会因背景色彩过艳干扰对模型结构的观察。结构设计上完整还原了该款小外形二极管的无引脚贴片结构特征，省略传统直插二极管的长引脚设计，两端电极直接贴合PCB焊盘的结构完全符合SOD80封装的贴片工艺要求，模型整体结构简洁规整，无多余碎面与冗余特征，所有曲面均经过连续性检查，不存在破面、重叠面等几何错误，可兼容各类主流三维软件的装配与仿真需求，既可以用于电子类课程的教学演示，帮助学习者直观理解贴片二极管的外形结构与封装特征，也可以导入PCB设计软件完成板级装配的结构验证，排查元件与周边器件、壳体之间的装配干涉问题，为电子产品的结构设计提供精准的三维参考依据。
