带波纹段弯型压力钢管三维设计作品

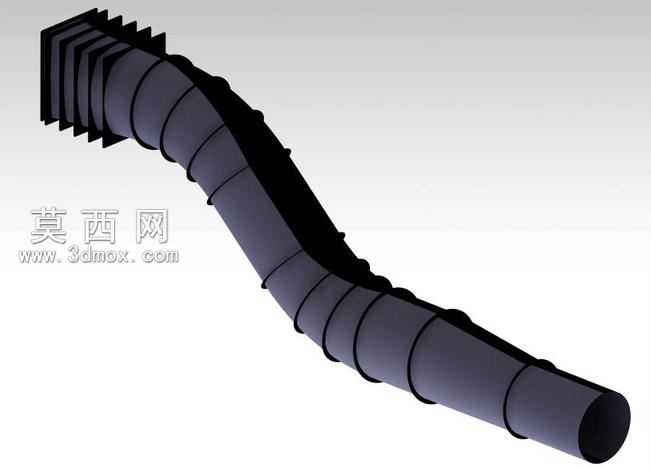

本作品为带波纹缓冲段的弯型压力钢管三维建模设计，建模过程中首先梳理压力钢管的实际应用工况，明确其在液压、能源输送场景中需要兼顾承压能力与弯折适配性的核心需求，首先搭建钢管的整体走向骨架，确定弯折段的曲率半径与整体长度比例，保证管路走向符合实际布设的空间要求。建模时针对钢管一端的多层波纹结构进行精细化处理，每一圈波纹的凸起高度、间距都经过参数化校准，既保证波纹段能够吸收管路工作时产生的振动与少量位移补偿，也避免波纹结构过深导致的应力集中问题；钢管主体的平直段与弯折过渡段采用等壁厚设计，严格匹配压力钢管的常规壁厚参数，保证管壁厚度均匀一致，符合承压管件的强度设计要求。材质渲染阶段，为钢管主体赋予深灰色哑光金属材质，还原压力钢管表面做防腐处理后的真实质感，波纹段的边缘做细微的光影区分，突出层叠结构的立体感，管口位置做轻微的倒角处理，还原真实钢管管口的加工细节，避免尖锐边缘带来的不真实感。结构设计上，波纹段与平直管段的衔接位置做平滑过渡处理，不存在结构断点，保证管路内部流道的顺畅性，减少介质输送时的阻力；整根钢管的弯折角度经过反复调整，适配常见的管路转角布设需求，既可以用于液压系统的压力油路输送，也可用于能源领域的承压流体输送场景。建模全程遵循工业管件的设计规范，所有结构尺寸都参考实际压力钢管的行业标准设定，没有出现违背生产加工逻辑的异形结构，模型的细节层次清晰，既可以用于产品方案的展示演示，也可作为管路布设设计的参考构件，帮助设计人员快速完成管路系统的布局搭建，直观呈现压力钢管在整体系统中的安装形态与适配效果。
