可旋转整猪肋排炭烤烧烤架结构设计

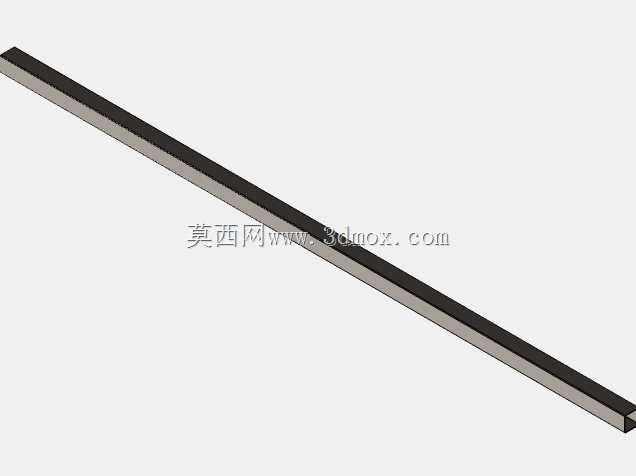

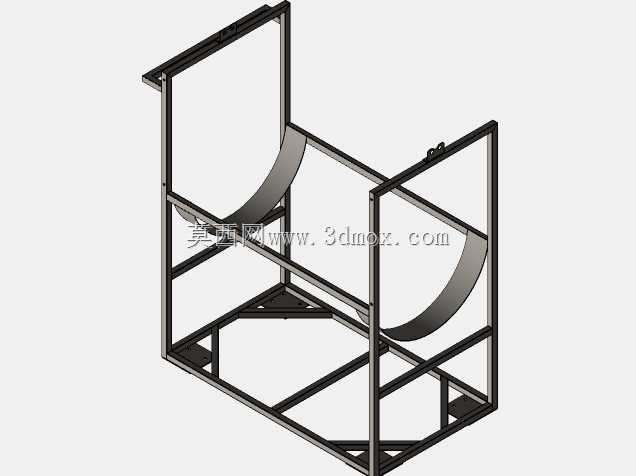

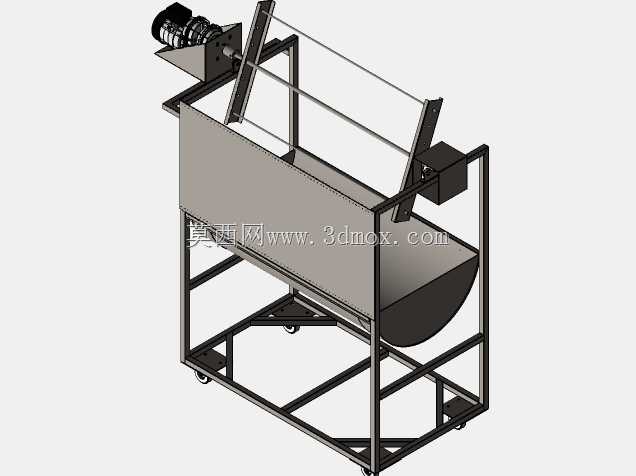

　　这款旋转式烧烤设备主要面向商用餐饮场景设计，适配户外营地、特色烧烤门店、农庄聚餐等需要整猪、整扇肋排烤制的使用需求，区别于常规小型桌面烤架，其结构设计围绕大尺寸食材的均匀受热、操作便捷性展开。设备底部采用方管焊接成型的框架式支撑结构，框架底部配置四个带刹车的万向脚轮，可根据场地使用需求灵活推移设备，就位后踩下刹车即可固定设备位置，避免烤制过程中设备移位引发安全隐患。烤制腔体采用下半部圆弧槽型结构设计，圆弧内壁可聚拢炭块燃烧产生的热量，减少热量向四周无意义散逸，同时承接烤制过程中食材滴落的油脂，避免油脂直接滴落到高温炭块上产生大量呛人油烟，腔体上部设置可翻转的食材固定架，翻转架通过两端的转轴与两侧支架连接，

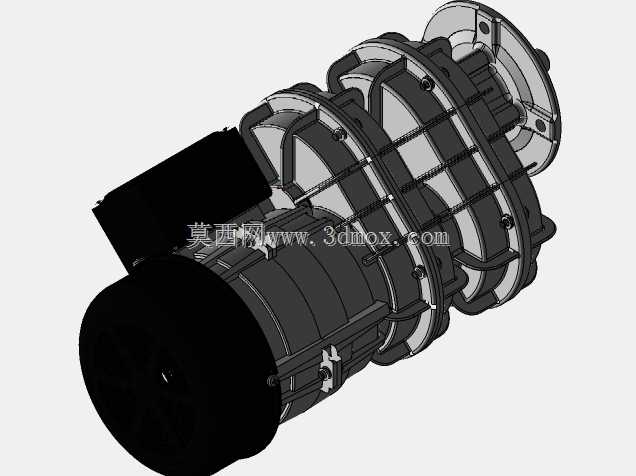

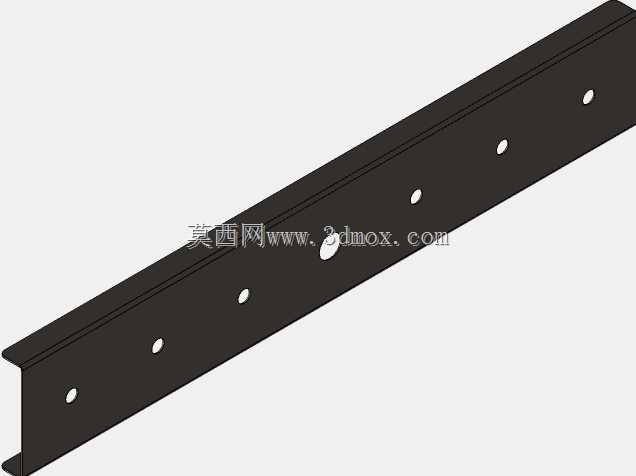

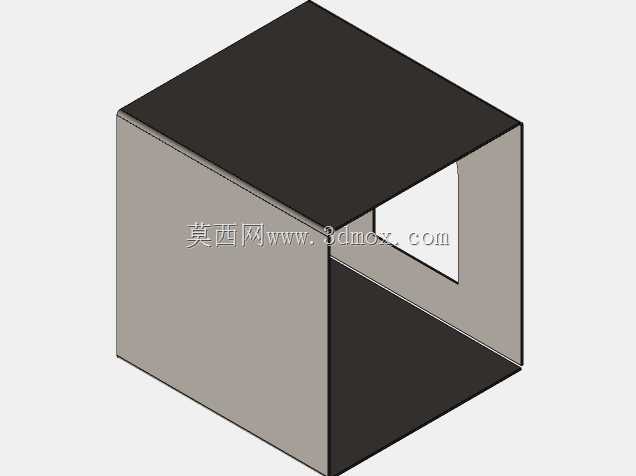

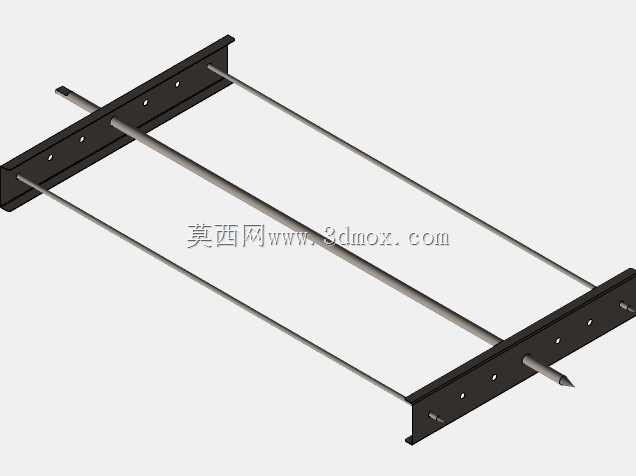

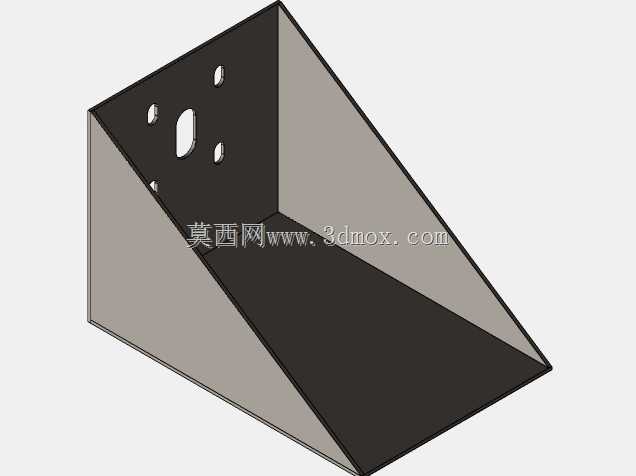

　　其中一端转轴通过减速机构与驱动电机相连，电机运转时可带动整根烤架以恒定低速转动，无需人工反复翻面即可让食材各个面均匀受热，避免局部烤焦、局部未熟透的问题。烤签组件采用多根平行不锈钢圆杆搭配端部固定挡块的结构，可将整猪或者整扇肋排牢牢固定在翻转架上，转动过程中不会出现食材松脱滑落的情况，翻转架的翻转角度可手动调整，需要添加炭块或者清理腔体时，可将整个翻转架向上翻起并通过侧边的定位销固定，留出足够的操作空间。驱动部分选用适配低转速大扭矩需求的减速电机，电机输出转速匹配食材烤制的合理转动速率，不会因转速过快导致食材表面水分流失过快，也不会因转速过慢出现单侧长时间受热烤焦的问题，电机安装位置设置在腔体侧上方的独立安装盒内，

　　与高温烤制区域保持足够的安全距离，避免长期高温烘烤影响电机使用寿命，同时接线部位做隔热防护处理，杜绝高温引发的线路安全隐患。设备整体框架采用标准型材焊接，所有焊接位置做打磨去毛刺处理，与食材、油脂接触的部件均采用食品级不锈钢材质，长期接触高温、油脂不会出现锈蚀脱落的问题，符合食品加工设备的卫生要求。安装边界方面，设备整体占地尺寸适配常规商用后厨或者户外操作场地的摆放需求，不需要额外做地基固定，放置在平整硬质地面上即可使用，电源接入采用常规民用供电规格，不需要额外配置专用供电线路，接入即可正常运转。结构设计过程中充分考虑日常使用的维护需求，接油的圆弧槽可整体向上抬升取出，倾倒积油、清理炭灰时不需要拆解其他结构部件，

　　日常清洁维护操作十分便捷；翻转架与转轴的连接采用快拆式结构，需要深度清洁或者更换烤签组件时，不需要借助专用工具即可快速拆卸分离。设备的重心经过合理配平，翻转架满载食材转动时整体重心始终落在底部框架的支撑范围内，不会出现侧翻风险，框架的方管选型经过承重校核，可承载整猪烤制的满载重量，长期使用不会出现框架变形、转轴偏移的问题。烤制区域的高度设置符合人工操作的舒适高度，不需要过度弯腰即可完成食材固定、炭块添加、成熟度检查等操作，降低长时间操作的疲劳感。侧边的电机安装盒同时集成了控制开关，操作人员站在设备侧面即可完成启停操作，不需要绕到设备其他位置操控，使用流程顺畅。
