壁挂式双开门电气配电箱体结构设计

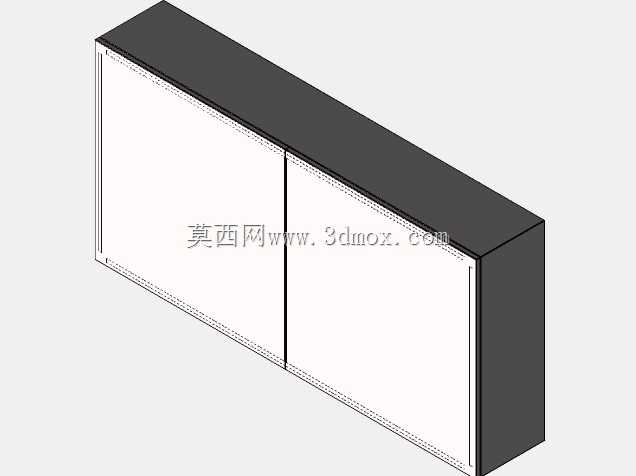

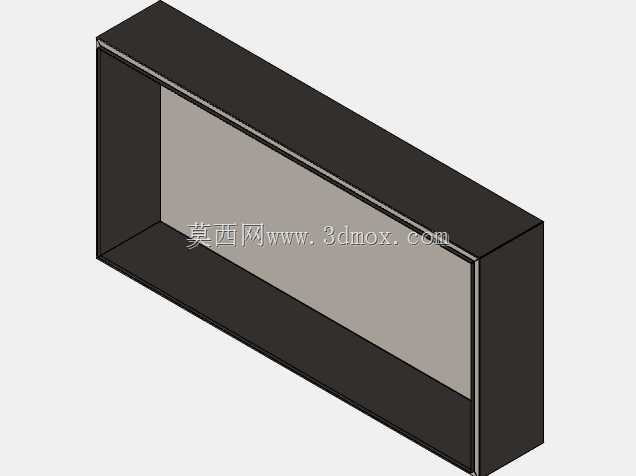

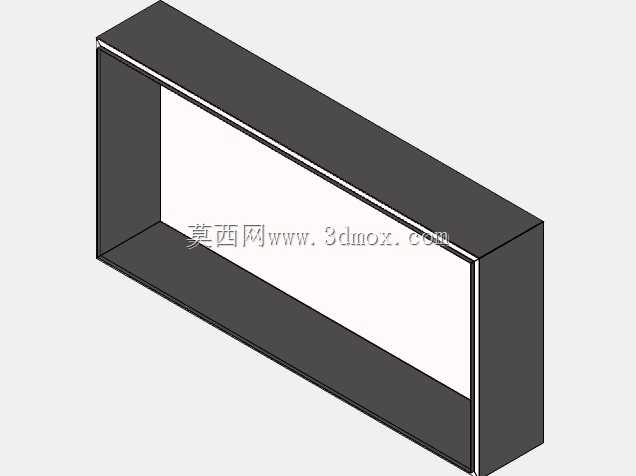

　　在工业配电、楼宇电气配套的现场场景里，明装壁挂式的配电箱体一直是末端配电环节的核心承载部件，这类箱体不需要嵌入墙体预留槽位，直接通过背部挂点固定在墙面、钢结构立柱表面，适配厂房改造、商业空间配电升级、户外临时配电点搭建等多种场景，相比落地柜更节省安装空间，也能避开地面潮湿、积水带来的元器件受潮风险。这款双开门结构的电气配电箱体，整体采用薄钢板折弯拼焊的成型思路，箱体主体的边框做了内折边处理，既可以提升薄钢板壳体的整体结构刚度，避免大尺寸平面钢板在运输、安装过程中出现鼓包变形，同时内折边形成的止口结构可以和门板边缘配合，在门板闭合后形成弯折的缝隙路径，减少灰尘、飞溅液体直接进入柜体内部的概率，满足常规室内配电场景的防护要求。从安装边界来看，该箱体的外形尺寸控制在1600mm×800mm×288mm，这个尺寸规格属于中等容量的明装配电箱范畴，宽度方向1600mm的尺寸可以在内部排布多排导轨，容纳微型断路器、漏电保护器、接线端子排、小型信号采集模块等多种低压配电元器件，800mm的高度适配成年人站立操作的视线范围，不需要踮脚或者弯腰就能操作柜内的开关、查看仪表读数，288mm的深度属于薄型壁挂设计，不会过多突出墙面，在走廊、设备旁侧安装时不会阻碍通行，也能避免过往人员、搬运物料时磕碰柜体。双开门的结构设计是这款箱体的核心特点，相比单开门结构，对开式的两扇门板在完全打开后，门板向外伸出的长度仅为单开门的一半，在安装空间局促的场景下，比如设备间隙、

　　狭窄走廊旁的墙面安装时，开门操作不会被周边的设备、墙体阻挡，日常检修时不需要完全拆下门板就能接触到柜内全部的元器件安装区域。门板和箱体之间采用暗藏式铰链连接，铰链固定在箱体侧边框的内折边上，外部没有裸露的连接部件，既提升了柜体外观的整体性，也能减少外力破坏铰链、违规开启柜门的风险。门板内侧预留了元器件标识牌的粘贴位置，也可以根据需求加装门板接地端子，实现门板和箱体主结构的可靠接地，避免静电积累或者漏电时门板带电引发安全隐患。箱体的背部设计有一体化的挂装孔位，挂孔采用上宽下窄的葫芦孔形式，安装时先将膨胀螺栓固定在墙面的对应点位，把箱体挂装孔对准螺栓卡入后再拧紧螺母即可完成固定，不需要在箱体内部拧装固定螺丝，提升现场安装的效率。

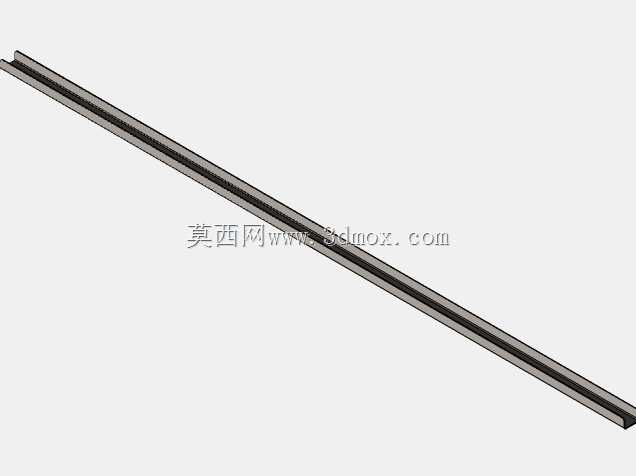

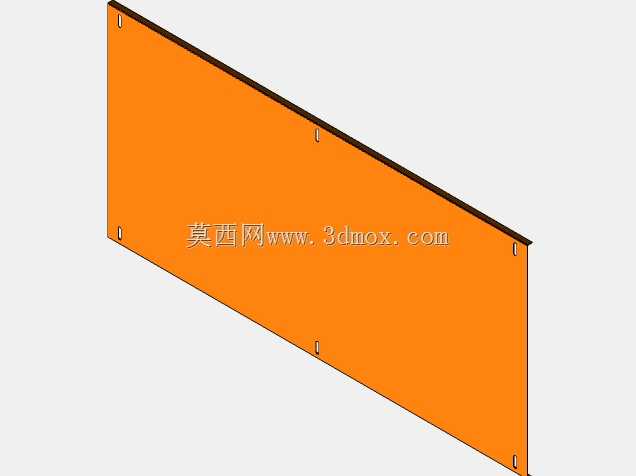

　　箱体上下边框预留了标准化的敲落孔位，现场施工时可以根据进出线电缆的方向、数量敲掉对应位置的敲落孔，加装电缆格兰头或者护线套，保护电缆外皮不被钢板切口划伤，同时也能封堵线缆安装后的缝隙，提升柜体的防护性能。在结构设计阶段，这款箱体充分考虑了钣金加工的工艺性，所有折弯边的圆角都匹配常规钣金折弯模具的R角要求，不需要定制特殊模具就能完成加工，焊接位置都设计在箱体内部的拼接处，外部焊缝经过打磨处理后喷涂防护涂层，外观平整没有明显的焊接痕迹。箱体内部预留了通用的安装横梁固定点位，横梁可以根据内部元器件的尺寸调整上下安装位置，适配不同规格的导轨、元器件安装板的固定需求，不需要在现场重新钻孔加工，减少现场施工的工作量。对于电气设计人员来说，

　　这款箱体的尺寸参数可以直接纳入配电系统的选型库，在做末端配电布局时，根据回路数量核算元器件排布所需的空间，确认该箱体的内部可用容积满足需求后，就可以直接选用，不需要重新设计柜体结构，缩短配电系统的设计周期；对于结构建模人员来说，这个模型完整还原了钣金折弯、门板配合、挂装结构的细节，可以直接套用在厂房配电、楼宇电气的三维布局场景中，用来校验柜体和周边设备、管线的安装间距，避免现场安装时出现空间干涉的问题。在日常使用场景中，这类箱体主要承担低压回路的配电分配、线路保护、信号采集的功能，内部元器件排布完成后，门板关闭可以对内部元器件形成物理防护，避免无关人员触碰带电部件，也能阻挡日常生产过程中的灰尘、杂物落到元器件接线端子上，降低线路接触不良、短路的故障概率。
